Бирюков

Номер патента: 729355

Опубликовано: 25.04.1980

Авторы: Бирюков, Гиллер, Ниценко, Петров, Фисенко

МПК: E21C 47/10

Метки: кольцевая, фреза

...повышает абразивный износ колец и подшипников и служит причиной недолговечности кольцевых фрез. Цель изобретения - повышение надежности при работе кольцевых фрез.Это достигается тем, что неподвижныйдиск и вращающееся кольцо выполнены с опорными щеками, при этом во вращающемся кольце имеется паз, в котором расположен стопор для фиксации элементов качения. Стопор выполнен в виде пальца.На чертеже показана кольцевая фрезав разрезе.Фреза содержит вращающееся кольцо 1 10 с приводными зубьями 2, входящими в зацепление с приводной шестерней 3, и неподвижный диск 4. В кольце 1 и диске 4 имеются беговые дорожки 5 и щеки 6 и 7.Крепление кольца 1 с диском 4 осуществляется шариками 8, которые вставляются в паз 9 кольца, и фиксируется стопором 10,...

Номер патента: 729235

Опубликовано: 25.04.1980

Авторы: Анашкин, Бирюков, Ивченко, Родных, Скляров, Тучинский

МПК: C10G 9/20

Метки: печи, пиролиза, процессом, трубчатой

...зоне, то есть такжепри малой жесткости.Сущность изобретения поясняетсячертежоч,Ъзмеевиктрубчатой печи 1 имеетконвекционную 2 и рапиантную 3 секции.Послепняя на конечном участке оснащена пополнительными вхопами 4 цля подачи сырья, попогреввемого в конвекционном змеевике 5, Рясхоп сырья вкаждый дополнительный вхоп изменяетсяс помощью регулирующих клапанов 6.Температура продуктов пиролизя ня выхопе из печи измеряется патчиком температуры 7 и регулируется с помощью регулятора8, воздействующего на клапан 9, установленный на линии подачи топлива вгорелки 10 печи,Состав продуктов пиролиза измеряется датчиком 11 и регулируется с помощью управляющего устройства 12, работающего по запанной программе, опрепеляемой конструкцией конкретной...

Номер патента: 728044

Опубликовано: 15.04.1980

Авторы: Аваев, Бирюков, Гришаков, Поросенков

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, растяжении, сжатии, статическом, усталость, циклическом

...нагрузок. 25 Эта цель достигается тем, что1 одвижный Захват снабжен продольнымвазом, а тяга установлена с возможностью перемещения в этом пазу.На фиг.1 представлена предлага О емая установка, общий вид; нафиг.2 - то же, вид сверху, а нафиг.3 - то же, вид в изометрии.Установка содержит неподвижныйзахват 1 для испытуемого образца 2,подвижный захват 3 с продольнымпазом 4. При помощи штанг 5 подвижный захват 3 соединен с механизмом 6статического нагружения.Устройстводля создания циклической изгибающейнагрузки включает воэбудитель 7-колебаний и резонатор, представляющий собой подвижную массу 8, подвешенную на пружинах 9 внутри корпуса 10, установленного на возбудите-ле 7 колебаний. Подвижная масса 8соединена с подвижным захватом 3тягой 11,...

Номер патента: 728020

Опубликовано: 15.04.1980

Авторы: Бирюков, Богданов, Пилипчик, Скок, Устинов, Щербаков

МПК: G01M 7/00

Метки: испытания, нагрузки, стенд, ударно-вибрационные

...фиг, 1 схематично показан стенд, общийвид; на фиг. 2 - вариант выполнения стендадля испытания тяжелых изделий; на фиг. 3показана конструкция направляющих для, столов.Испытываемые изделия 1 установлены настолах 2, на которых закреплены кронштейныс роликами 3. Столы 2 с помощью упругихэлементов 4, которые, в частности, выполненыв виде плоских пружин, связаны с платформой 5, установленной на возбудителе 6 колебаний (например, на стандартном вибратореВЭДС - 200 - А). Последний установлен в станине 7 вместе с вейтилятором 8 на амортизаторе 9, Станина 7 и амортизатор 9 установленына основании 10.Устройство для создания ударной нагрузкивключает столы 2 с упругими элементами 4и привод в виде установленного на платформе5 с помощью...

Номер патента: 726535

Опубликовано: 05.04.1980

Авторы: Бирюков, Логинов, Никифоров, Сарычев

МПК: G06F 17/13

Метки: дифференциальных, линейных, решения, систем, уравнений

...на код, блоки приращения функций, запоминакнций блок, блокуправления и элементы И.Недостатками такого устройства являются большое количество оборудования,а также невозможность решать уравненияс переменными коэффициентами, представленными в виде частотвт следования импульсов,Наиболее близким по технической сущ- Оности к данному изобретению являетсяустройство 2) (например, цифровой генератор гармонических колебаний), содержакцее цифровые интеграторы частотного типа,Недостатком такого устройства является большое количество оборудования, зависящее от квадрата величины иБелью изобретения является сокращение количества оборудования. Поставленная цель достигается тем, что устройство, содержащее й реверсив ных счетчиков, содержит т 1...

Номер патента: 726338

Опубликовано: 05.04.1980

Авторы: Бирюков, Гусев, Золотарев, Кулаков, Плюхин, Сучков, Файнер, Хан, Чернодаров, Шахматов

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...1 предстаэлена схема подготовки выемочного участка; наФиг. 2 - схема отработки гориэонтИЬНбГО "СЛОЯи"ПРИ ВЫЕМиКЕ "ПолиОДЙ Улежачего ббка" Миасита "на фиг. 3"иеии"ииииии ибйисЮ у"иисИйего "иа-"ка пласта; на фиг,4 - то же,вкрест " " "прбстирания пласта; на фиг, 5схема разработки после выемки нескольких слоев,Выемочный участок на вентиляционном горизонте вскрывают квершлагами1 и 2, а на откаточном - квершлагами 3 и 4, Квершлаги 1 и 3 соединяют скатом 5, пРойденным у лежачегобока пласта, Квералаги 2 и 4 соединяют скатом 6, пройденным у -вися-чего бока, В киаЖдибм"гбрйэонталиьйиомслое 7 в первую очередь отрабатывают полосу 8 у лежачего бока пласта, При"подходе к скату 6 вйиемиОчный комбайн разворачивают на 180вгориэойтальной йлоскиости и...

Номер патента: 725755

Опубликовано: 05.04.1980

Авторы: Бирюков, Николаев

МПК: B21F 1/00

Метки: арматуры, гибки, проволочной

...сжатие, поэтому она быстро в ыходйт из строя, что ведет к искажениюнужной геометрической формы изделия,а затем и к поломке устройства.Кроме того, данное устройство имеетлишний узел - механизм правки изделия,так как сначала изделие сгибается вокругбарабана, а затем выпрямляется в правильных роликах,Целью устройства является упрощение конструкции и повышение надежноотй устройства,Зта.цель достигается тем, что подвижное основание устройства выполненов виде бесконечной ленты, состоящей из 15отдельных шарнирно соединенных междусобой пластин, причем на каждой пласти не -установлей гибочный рычаг,На фиг. 1 изображено предлагаемоеустройство, вид сбоку; нафиг, 2 - то же, 20вид сверху.Устройство содержит бесконечную ленту, выполненную из отдельных...

Номер патента: 671290

Опубликовано: 05.04.1980

Авторы: Бирюков, Гандурина, Осипова, Хомутов

МПК: C07H 19/20

Метки: аденилата, амино(метилтио)пропилфосфонил, белка, биосинтеза, избирательного, ингибирования, клетке», натриевая, соль, ферментов

...+0,76 относительно АМФ млюируют при +4 - 4,5 С, млюат 15 лиофилизуют, остаток промывают абсолютным метанолом, эфиром и сушат в вакууме над Р,Оа. Выход натриевой соли а-аминас - (метилтио) - прапилфосфонил- аденилата 0,067 г (25,св), (/яма, = +0,76, 20 (в. = 13250, рН 7), На хроматограммах и млектрофарегр ам мах поглощающее в УФ пятно окрашивается нингидрином, вещество окисляется периодатом натрия до соответствующего диальдегида (ссис-гликольная 25 группировка) и при гидролизе 1 н. соляная кислота, 100 С, 10 мин) дает только аденозин-фосфат и а-амина-(у-метилтио)-пропилфосфоновую кислоту (наличие ангидридной связи).30 Исследовалось влияние а-амина-у-(метилтио)-пропилфосфонил-аденилата на реакции, катализируемые валилфенилалашсл- и...

Номер патента: 671289

Опубликовано: 05.04.1980

Авторы: Бирюков, Осипова, Хомутов

МПК: C07H 19/20

Метки: аминоизобутилфосфонил)-5-аденилат, белка, биосинтеза, исследования, натриевая, процессов, соль

...100 лл воды и элюируют 2%-ным спиртозым расгво 1 росм триэпиламина. Злюаты спаркзаОт в ва 1 сууме досу 5;а, остаток раст зоряот в 1 лл метанола и добазляот раствор 0,06 а (0,5 илоло) 1 перкларата натрия в 1 цл метанола. Выпавший осадик отделяют 1 центрифугированием, иромьввают спиртом и пссле препаратиз ното электрофореза (бумага ФН, буфер - 0,05 М ацетат нагрия, рН 4,1 на 1 пряжет 1 ие 4000 В, полосу с подзигкность 10 +0,76 относительно АЧФ элюируют при 4 - 4,5 С водой, элюат лиофилизуют, 25 сстаток промывают мстанолсм, эфиром, сушат,в вакууме над Р,О) получа 10 т 0,050 г (20% ) натриевой соли (Н-с-ампноизобутилфосфонил)ч 5-аденилата 1 в виде белого гигроскопичеакого вещества с удельной 30 акт 11 вностыо 65 .НКгг/,ц.цогь.При...

Номер патента: 671288

Опубликовано: 05.04.1980

Авторы: Бирюков, Гандурина, Ишмуратов, Осипова, Хомутов

МПК: C07H 19/20

Метки: аминофосфонил-5аденилатов, белка, биосинтеза, избирательного, ингибирования, клетке», натриевые, процессов, соли

...триэтиламина в метаноле) получают0;150 г (50% ) триэтиламмонцевой солиМ-карбобензоксипроцзодного целезогопродукта. 0,150 г (0,24 ммоль) этого процззодссого смешивают с раствором 0,085 г (0,25 г.гсолгь) три-и-октиламина в 3 лсл абсолютного диметилформамида, упзривают досуха з вакууме, остаток растворяют в 2 лсл абсолютного дцметилформамида и гидрируют в течение 3 - 5 ч над 70 мг Рг 1-черни, промытой абсолютным диметилформамидом, Катализатор отфильтровывасот, фильтрат упариза. ют в вакууме при 40 С, остаток растзор;. - ют с абс. изопропанолом и эфиром, осадок огделясот, растворяют в 1 лсл метанола ц прибавляют метанольный расгвор 0,028(0,24 лгмоль) перхлората натрия. Осадок отфильтровывают, промываот спиртом и после очистки...

Номер патента: 724786

Опубликовано: 30.03.1980

Авторы: Бирюков, Дашевский, Шестобитов

МПК: F01K 21/04

Метки: парогазовая

...папрубком 10 подвода пара к турбоне 3.По воде расширитель подключен черезнасос 11 к водяной мапюстрали 7 междуэиономайзерами б и б, В контактномуНПО Поиск Государственного 113035, МосЖе 233 Тираж 583 Подписное комитета СССР по делам изобретений и открытий ва, Ж, Раушская наб д. 4/5 п. Харьк. фи Патент экономай 1 зеру б 1 подсоедийен охладитель 12.Ту 1 рбина,8 выпол;иена д 1 вуйцилиндрозой, причем цилиндр высокого да 1 вления у 1 к 1 реплен на одно 1 м валу с компрессором 1, а лат 1 рубок 10 подвода пара подключен к трубспрэводам между цилиндрами турби- НЫ о. ЦИЛИНДР 1 ВЬВСОКОГО ДаВЛЕНИЯ ттРбИ- ны 3 установлен на одежном валу снагрузочным успройспвом 13, например питательным насосом птароту 1 рбинного блока.Па 1 рогазо 1 вая...

Номер патента: 724709

Опубликовано: 30.03.1980

Авторы: Бирюков, Виноградов, Карабельников, Мартиросян, Михайлычев, Пащенко, Саенко, Шульман

МПК: E21B 47/10

Метки: газовом, концентрации, песка, потоке

...основным усилителем 7 и компенсируетсй до нуля при помощи дискриминатора уровня 8 контроль осуществляется по экрану катодного осциллогра фа), При появлении песка в потоке газанапример, в продукции газовой скважины) на экране контрольного осциллографа 9 появляю ся импульсы-отклики, амплитуда которых пропорциональна массе и 20 скорости песчинок, попадающих на приемную площадку датчика. Интегратор 10интегрирует эти импульсы-отклики с учетом пересчетного коэффициента на весьпоток профиль скоростей плоский, датчик 25 регистрирует расход через площадку 7 ммсечение трубопровода более 2000 мм ).Регистрирующий прибор 11 фиксируетмассовый расход песка в газовом потоке.Блок автоматики 12 поддерживает дебит ЗО скважины на уровне, при котором...

Номер патента: 723637

Опубликовано: 25.03.1980

Авторы: Бирюков, Потапов, Рыбковский, Сомов

МПК: G08B 23/00

Метки: аварийной, сигнализации

...генератора и своим контактомподключает к источнику питания 24 Всигнальную лампу 32. На входе элемента НЕ-И 25 имеются сигналы разрешения от триггера 21, поэтому инвертированный сигнал элемента НЕ-И 25 черезэлемент ИЛИ 14 поступает на вход элемента задержки 10. Через время задерж -ки с выхода элемента задержки 10 при,наличии сигнала от датчика 1 на вход .элемента НЕ-И 12 поступает сигнал разрешения, На другие два входа этогоэлемента поступают сигналы с генерато -ров 5 и 6. При совпадении всех трехсигналов с выхода элемента НЕ-И 12на вход элемента НЕ-ИЛИ 9 поступаетсигнал. С выхода элемента НЕ-ИЛИ 9сигналы усиливаются усилителем 8 ипоступают на звуковой сигнализатор 7,при этом оператор слышит прерывистыйзвук соответствующей тональности....

Номер патента: 723175

Опубликовано: 25.03.1980

Авторы: Бирюков, Будник, Казаков, Капелюш, Осипов, Попов, Титов, Щербенко

МПК: E21D 23/04

Метки: крепи, механизированной, секция

...исчерпании предохранительной податливости гидростоек.Указанная цель достигается тем, чтовыдвижная балка и верхняк выполнены ввиде клиновой пары, между которымиустановлен рессорно-пружинный механизм.На фиг. 1 схематически изображенасекция механизированной крепи; на фиг,2 - сечение А-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 2,Выдвижная балка 1 с козырьком, размешенная в направляющих пазах верхняка2, выполнена с верхняком в виде клиновой пары, Выдвижная балка постоянноподжата к кровле с помощью рессорнопружинного механизма 3. Гидродомкрат4 служит для выдвижки балки, а гидродомкрат 5 - для передвижки секции крепи. Между верхняком 2 и основанием 6установлены гидростойки 7.стойки, верхняк с направляющими иазами, в котором размещена...

Номер патента: 723026

Опубликовано: 25.03.1980

Авторы: Бирюков, Гудзенко, Мильковицкий, Митилино, Скворцов, Ярощук

МПК: E02D 5/46

Метки: свай, сооружения

...подвешен вибратор 4 с бункером 5. Внутри бункера 5 расположен шнековый питатель 6. К бункеру 5 прикреплена труба 7 с башмаком 8. На башмаке 8 посредством шарниров укреплены створки 9, взаимодействующие с рычагами 1 О, на которых укреплены противовесы 11. Рычаги 10 подвижно закреплены в кондукторе 12 с защелками 13.3Устройство работает следующим образом, Погружение трубы 7 в грунт производят посредством вибратора 4 (фиг. 1). При этом наконечник башмака 8 раздвигает рычаги 10, которые, поворачиваясь на своих осях, входят в зацепление с защелками 13 и остаются в открытом положении (фиг. 2 и фиг, 4). Трубу 7 погружают до бункера 5, после чего подают туда порцию песка, равную объему трубы 7. В процессе погружения трубы 7 створки 9 башмака 8...

Номер патента: 719984

Опубликовано: 05.03.1980

Авторы: Беркович, Бирюков, Боровик

МПК: C04B 15/16

Метки: асбестоцементных

...сформован разцов, кг/ свеж эх об,21 Относительнудлинение прразрыве свесформованньобразцов,% е 7 б Предел при из о 5 8 302 к дельная уязк ость94 9 м/см,71 Прочность сцеп. пения капронового волокна с цементом, кт/смф 13,4 б сбестоце отдельны 3, 71Для осуществления предлагаемого способасинтетические волокна подвергают следующейпредварительной обработке,Бесконечные моноволокна пропускают че.урез пару рифленых,поверхностей, установленных с определенным зазором (например, парагофрнрованых валиков или зубчатых колес),затем пропущенныечерез рифленую повеохность волокна обрабатывают обезвоженнымкеросином, диметоксиэтаном, метилиэобутилкетоном или другими веществами, способнымивызывать растрескивание поверхности, и сушатв нерелаксированном...

Номер патента: 719557

Опубликовано: 05.03.1980

Авторы: Бирюков, Душкин, Жуган, Миронов, Павленко, Сапожников, Смелянский

МПК: A01G 1/06

Метки: винограда, калибровки, нарезки, черенков

...радйсу" от"ос ЙфъЖения.тального стола 14 с бункерами 10 и подачекулачки 16.=черейКа, находящегося в бункере, в зонуНатраектории движения черенка в бун-механизма 17,кере 10 в"зоне его"верхнего торца располо- После обрезкй на"заданную-длину чережен механизм 17 окончательной обрезки нокпродолжает перемещаться с бункером 10черенков. Под бункерами 10 расположены до того момента, когда фиксирующий элесборные емкости 18. " . мент 15 этого бункера войдет в контактУстройство работает следующим образом,с одним из калибрующихупоров; в резульНеразрезанная подвоинаялоза"подается " тате чего подвижная пластина 12 освобож "= бйераторбм-вручйуюнижним койотом"Йа "про- ""дается и"поворачйвается в"шарнире, а черетиворежущий упор 4 и нож 2...

Номер патента: 718807

Опубликовано: 29.02.1980

Авторы: Бирюков, Дьяков, Ложников, Мазуркевич, Столяров

МПК: G01R 29/08

Метки: напряженности, поля, электрического

...значений, а амплитудный детектор включен между выходом сумматора мгновенных значений и входом корнеизвлекателя, выходы трехкоординатного датчика через квадраторы соединены с входами сумматора,На чертеже представлена структурная схема предлагаемого устройства для измерения напряженности электрического поля.Устройство содержит трехкоординатный датчик 1 напряженности электрического поля, квадраторы 2 - 4 мгновенных значений, сумматор 5 мгновенных значений, амплитудный детектор б, корнеизвлекатель 7.Каждый выход датчика 1 соединен с входом соответствующего квадратора мгновеннь 1 х значений. Выходы квадраторов 2 - 4 мгновенных значений, подключены к входу сумматора мгновенных значений, выход которого соединен с входом амплитудного...

Номер патента: 717366

Опубликовано: 25.02.1980

Авторы: Ашарин, Бирюков, Грицаюк, Заикин, Зельцер, Зиглин, Кацага, Куракин, Осипов, Романов, Тир

МПК: E21D 23/04

Метки: крепи, механизированной, основание, секции

...основв период ее передвижения,На фиг. 1 изображено положвания до выдвижки, на фиг. 2после выдвижки. Основание имеет продольные балки 1 и поперечную траверсу 2. Между балками 1 расположена направляющая 3, соединенная посредством шарнира 4 с секцией конвейера 5. На направляющей 3 установлен717366 Формула изобретения Р Г Составитель В. РТехред К. Шуфрич Тираж 626 ПИ Государственного кделам изобретений и Москва, Ж - 35, Раушс П Патент, г. Ужгоро р Т. Клюкина93/46ЦНИИ Редак Заказ 113035илиал ПП гидродомкрат 6 и рычаг 7, соединенныйшарниром 8 с клиновой опорой 9.Направляющая 3 снабжена упорами 10,которые препятствуют самопроизвольномуподъе у завального конца клиновой опоры 9.Работа основания происходит следуюиим образом.В период статического...

Номер патента: 717062

Опубликовано: 25.02.1980

Авторы: Бирюков, Осипова, Хомутов, Хурс

МПК: A61K 31/66, C07F 9/48

Метки: аминофосфонистые, избирательного, ингибирования, кислоты, ферментов

...моль) оксима изомасляно" " " о альдегйда, поддерживая температуру реакционной смеси при 25-35 фС.Перемешйвают 1 ч .(допрекращения са-мораэогревания реакционной смеси)и оставляют на 24 ч при 20 фС. За"тем разбавляют равным объемом водыи наносят на колонку (15,2 2,9 см)с сульфосмолой Дауэкс 50 8, (100200 меш. Н+- форма). Колонку про"ьйвают сначала водой добтсутствия вэлюатах пдглоцения при 207 нм инейтральной реакции, а затем 1 н.водным раствором аммиака. Фракции,даюйие йоложительную реакцию с нийгидрином, объединяют, упаривают досу: ха в вакууме и получают 0,65 гсубстратных аминокислот, являют бирательными и эфФективными инг торами этих Ферментов.как показ йспытания, проводившиеся на очн Препаратах валил- и метионил-тР синтетаз из Е,...

Номер патента: 715613

Опубликовано: 15.02.1980

Авторы: Бирюков, Киселев, Палий, Редькин, Соколов

МПК: C10G 33/04

Метки: нефти, обезвоживания

...ведут в отдельной ем" кости путем смешения исходных компонентов в следующей последовательности;уксусная кислота (35-15 вес.%), соляная кислота (5-10 вес.%), фракция диоксановых спиртов (40-50 вес.%), аромаЗОтические углеводороды (20-25 вес.%).После введения растворителя в эмульсионный слой последний полностью разру шается в течение 30 мин.Предлагаемый способ позволяет стабилизировать процесс обезвоживания нефти, содержащей механические примеси, иулучшить качество дренируемой йоды посодержанйю механических примесей инефтиеП р и м е р. Обезвоживанйе нефтипроводят обработкой эмульсии реагентом - деэмульгатором, с сепарацией отгаза и отстаиванием при 35 С. При нао45коплении в межфазной зоне промежуточного слоя,состав которого приведен втабл,...

Номер патента: 715537

Опубликовано: 15.02.1980

Авторы: Беркович, Бирюков, Боровик

МПК: C04B 15/16

Метки: асбестоцементных

...иия асбестоцементпрепятствующей максимальному исполь- введения синтетичеэовянию армирующих свойств синтети- тоцементную суспеческих волокон, :формованием в асб-определенной толщины. Причем волокна,используемые в способеимеют толщину:25-150 мкм,Асбестоцементные иэделия полученные предложенным способом обладаютболее высокими механическими показателями по сравнению с асбестоцементными изделиями, полученными по способу, в котором . асбестоцементную сус 10 пензию вводят синтетические волокна ввиде штапельков.В таблице приведены физико-механические показатели асбестоцементных изделий, полученных различными способами,Физико-механические показатели новй на в Без квпрновоговолокна проиовые олокнв в иде замкнуых колец о 1,62 2,93 6,2 6,6 Предел...

Номер патента: 715536

Опубликовано: 15.02.1980

Авторы: Беркович, Бирюков, Боровик

МПК: C04B 15/16

Метки: асбестоцементных

...и цемента. Затем в бегуны загружается 18836, 4асбест и производится дальнейшая обработка волокнистых компонентов.После окончательной распушки волокнистых компонентов производится приготовление асбестоцементной суспензии споследующим формованием на круглосеточных машинах.3Такой способ обеспечивает равномерное распределение полиамидных волокон,10 препятствует их гомокоагуляции (слипанию в прочные агрегаты), способствуетувеличенйю прочности сцепления воло кон с асбестоцементом, что обеспечиваетулучшение прочностных показателей ас45 бестоцементных изделий,В таблице приведены физико-механические показатели асбестоцементных изделий, полученных различными способами,370 3 6 78 1,6 3,3 5,7 7 57 25 Совместная обработкаасбеста и цемента...

Номер патента: 715061

Опубликовано: 15.02.1980

Авторы: Бирюков, Василенко, Думай, Смелянский

МПК: A01G 3/00

Метки: виноградной, лозы, почек, срезания

...подающих вальцов 5 оборудован муфтой 7 периодического действия или свободного хода. Скорость протягивания вальцов 6 принята больше скорости подающих вальцов 5. Подающие вальцы 5 установлены на качающемся рычаге 8, расположенном между упорами 9 и 10 и связаннои с пружиной 11. Кинематическая связь подающих вальцов 5 с механизмом управления головкой осуществлена с помощью цепочек 12, соединяющих рычаг 8 с поводками 3. Поршень 13 гидроцилиндра 14, оборудованного дросселем 15, связан с рычагом 8.Удаление почек с виноградной лозы с помощью предлагаемого устройства осуществляется следующим образом.В исходном положении устройства (фиг. 1) рычаг 8 пружиной 11 прижат к упору 9. При этом цепочки 12, растягивая пружину 4, удерживают поводки 3 с...

Номер патента: 713556

Опубликовано: 05.02.1980

Авторы: Бирюков, Выборнов, Данченко, Кузьменко, Чарушников

МПК: A22C 21/04

Метки: птицы, тепловой, тушек

...установленную на опорах 1 ванну 2, в торцовых Стенках 3 и 4 которой установлены насосы 5 и б. Ванна содержит систему 7 подогрева воды с терморегулятором. Вдоль боковой стенки 8 ванны 2 расположен водораспределктельный раструб 9, а навстречу ему вдоль стенки 10 - раструб 11. Раструбы имеют регулировочные заслонки 12, установленные в щелях 13. При этом в направлении движения воды сечение йодораспределительных раструбов уменьшается. Привод насосов 5 и б осуществляется от электродвигателей 14 и 15 через ременные передачи 16 и 17.Устройство работает следующим образом.Насосы 5 и б, установленные в торцовых стенках 3 и 4, производят отбор воды с противоположных концовванны 2 и подают ее в водораспределительные раструбы 9 и 11Из раструбов через...

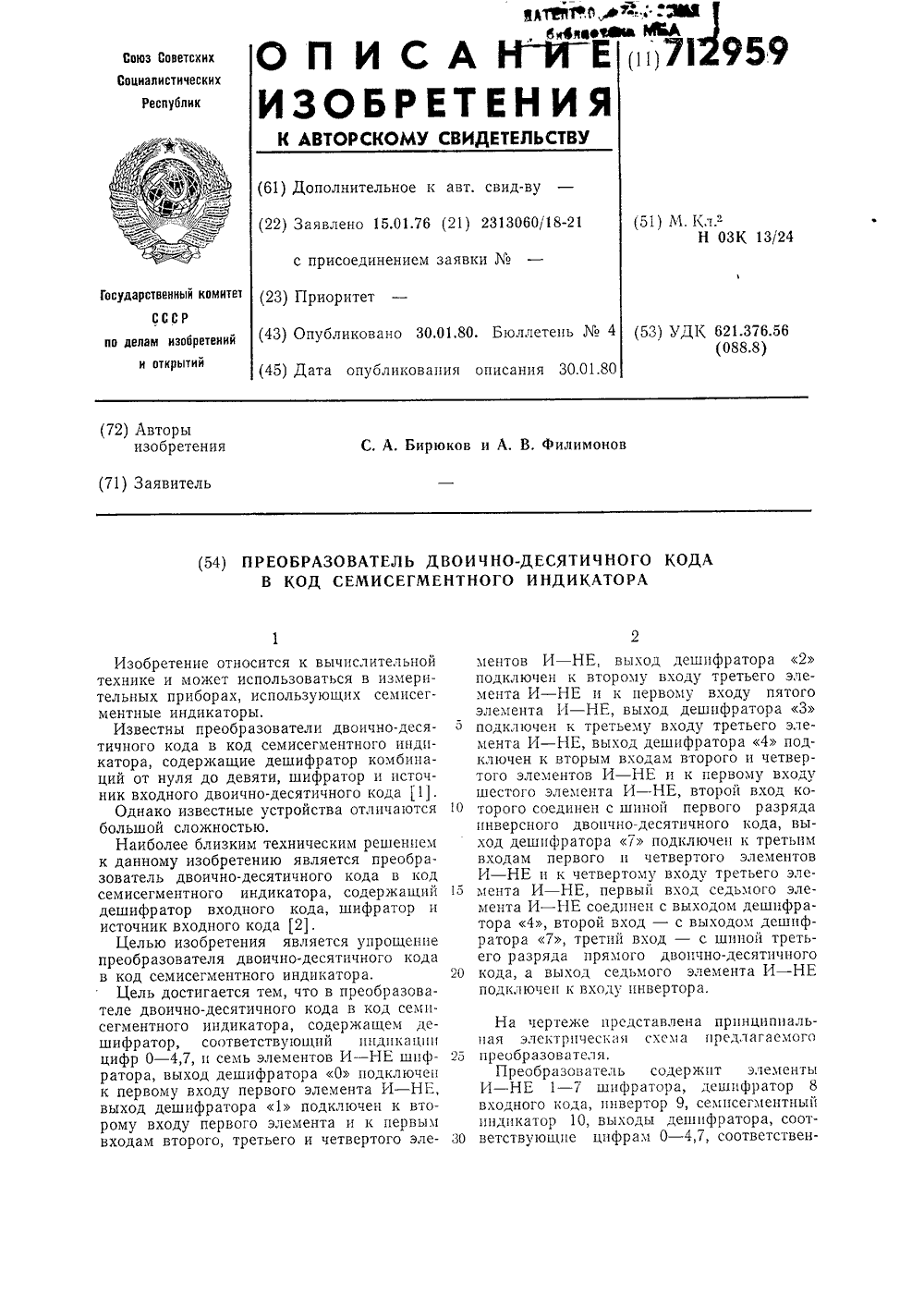

Номер патента: 712959

Опубликовано: 30.01.1980

Авторы: Бирюков, Филимонов

МПК: H03K 13/24

Метки: двоично-десятичного, индикатора, код, кода, семисегментного

...И - НЕ 1 - 7 шифратора, дешифратор 8 входного кода, инвертор 9, семисегментный индикатор 10, выходы дешифратора, соответствующие цифрам О - 4,7, соответственно, 11 - 16, шины 17 - 20 прямого кода, шины 21 - 24 инверсного кода.Преобразователь работает следующим образом.При подаче на шины 17 - 21 входного кода, соответствующего цифрам 0 - 4,7, дешифратор 8 формирует сигнал на одном из своих выходов 11 - 16, который через элементы И - НЕ 1 - 7 шифратора гасит соответствующие сегменты индикатора.оПри подаче на шины 17 - 24 входного кода, соответствующего цифрам 5, 9, происходит гашение левого нижнего сегмента через элемент И - НЕ 6 от сигнала с шипы 21 инверсного кода первого разряда, а гаше ние правого верхнего сегмента происходит при...

Номер патента: 712943

Опубликовано: 30.01.1980

Авторы: Бирюков, Штейншнейдер

МПК: H03K 5/153

Метки: регистра, ячейкой

...для управления ячейкой регистра работает следующим образом,Блок ввода информации по сигналам блока управления вводит в блок памяти необходимую информацию, Затем блок управления начинает считывать эту информацию. Затем блок управления начинает считывать эту информацию из блока памяти, последовательно изменяя информацию на адресной шине 13. Смена информации на информационной шине 9 происходит по тактовым импульсам. Тактовые импульсы с блока 3 управления по тактовой шине 11 поступают через элемент И 7 на синхронизирующий вход (фиг. 2, а) триггера 8.Информация на выходной шине 12 также меняется по тактовым импульсам, но с задержкой на один такт относительно ее смены на информационной шине 9 при наличии на шине 10 управления...

Номер патента: 712769

Опубликовано: 30.01.1980

Авторы: Амбросов, Бирюков, Исьемин

МПК: G01R 19/00

Метки: бесщеточной, ротора, синхронной

...быть применены измерительный прибор, суммирующий орган устройства защиты от коротких замыканий во вращающемся полупроводниковом выпрямителе и т. п.Для снижения влияния высших гармонических ЭДС на качество выходного сигнала, а также для повышения уровня сигнала, на выходе выпрямителя 6 может быть установлен сглаживающий фильтр Э.При использовании в качест=е исполнительного элемента измерительного прибора первоначальную настройку устройства для измерения тока ротора бесщеточной синхронной машины производятся следующим образом.С помощью вспомогательного токосьемника измеряются действительное значение тока возбуждения ротора синхронной машины. При определенном воздушном зазоре (например, между торцом сердечника 2 измерительной катушки 1...

Номер патента: 711330

Опубликовано: 25.01.1980

Авторы: Бирюков, Лакомченко, Марков, Николаев

МПК: F27B 9/20

Метки: печи, роликовый

...цилнндричес кие ролики 4 со смещенным относительно их оси 5 центром тяжести (например, ролики с несимметрично высверленными отверстиями) . Цапфы 3 роликов 4 снабжены винтовыми ребордами 6 противоположного направления.Опорные поверхности 2 продольных корпусов 1 имеют канавки 7 для сопряжения с винто. выми ребордами 6 цапф 3, Полдоны 8 снабжены опорными направлявшими выступами 9.Устройстве работает следующим образом.Под действием толкателя (на чертеже не по. казан) поддоны 8, опирающиеся направляющими выступами 9 на цилиндрические ролики 4, перемешаются благодаря действию сил трения11330 Составитель Н. КузовкинаТехред З.Фчн га Корректор М, Вигул Редактор В, Романен 6 Р 1 Подписносударственного комитета СССРм изобретений и открытийва, Ж -...

Номер патента: 711201

Опубликовано: 25.01.1980

Авторы: Бирюков, Карев, Кудрявин, Ладонкин, Носакин

МПК: D04B 21/02

Метки: двухсторонний, одинарный, основовязаный, плюшевый, трикотаж

...три нити, а в другом одна, что ведет к поперечной полосатости. В одномряду трикотаж утогнпен, а в другом утонен, это снижает кача ство трикотажа.3 71Кроме того, на каждую петлю ворсакак лицевой так и изнаночной сторонетрикотажа приходится две петли грунтаэто снижает ворсистость трикотажа.Целью изобретения является расширение ассортимента трикотажа путем повышения ворсистости,Это достигается тем, что ворсовыепетли на лицевой стороне расположенынад каждой петлей грунта и закрепленыкиперными протяжками, соединяющимиосновные петли в соседних рядах,На чертеже изображен график кладки нитей, проборка гребенок и аналитическая зались кладок нитей.Трикотаж, согласно изобретению, образован из четырех систем нитей, заправленные в гребенки (Г, Г,...
