Лакомченко

Номер патента: 1528886

Опубликовано: 15.12.1989

Автор: Лакомченко

МПК: E06B 3/46

Метки: ворота, раздвижные

...полностью уравновешивал веснастила с профилированными клиновидными стопорами и половину весаполотна 1, благодаря чему на раздвижных воротах возможно применениеотносительно маломощного привода 19для подъема тяжелого полотна 1. Вкачестве устройства фиксации настила 9 на уровне пола может быть использован тормоз 22 на приводе 19подъема полотна или горизонтальныйучасток 23 на профилированном кулачке. Во втором случае необходимо предусмотреть пружину 24, связывающуютележку 6 с настилом 9.На воротах предусмотрены верхний25 и нижний 26 уплотнительные пояса,а также боковые уплотнительные пояса27 и 28. Откатная тележка 6 с подъем.ным настилом 9 и приводами перемещения и подъема полотна 1 может обслуживать ворота одного или несколь52888 10 15 20...

Номер патента: 1216260

Опубликовано: 07.03.1986

Авторы: Лакомченко, Марков

МПК: A01G 13/02, C25D 21/04

Метки: ванн, гальванических, крышка, шторная

...например для укрытия парников.Цель изобретения - повышениенадежности работы,На чертеже изображена шторнаякрышка.Крышка содержит штору 1, одинконец которой закреплен на борту 2укрываемого проема 3, а другой -на барабане 4, имеющем воэможностьперемещения по его бортам при помощипривода 5 и замкнутых тяговых органов 6, огибающих ролики 7. Тросы 6связаны с осью 8 барабана 4. Борта проема 3, а также лицевые и изнаночные края шторы 1 снабжены ворсовыми взаимозацепляющимися элементами 9, выполненными в виде щелочного ворса или "репейной" застеж -ки. Вес барабана 4 должен превышатьусилие сцепления ворсовых взаимоэацепляющихся элементов.Шторная крышка работает следующим образом.При вращении роликов 7 от привода 5 гибкие тяговые органы 6 приводят...

Номер патента: 1158842

Опубликовано: 30.05.1985

Авторы: Васильев, Лакомченко, Николаев

МПК: F27D 3/06

Метки: загрузочно-разгрузочное

...2 выдвиж -ведомого вала в неподвижном йоложе- ная тележка тянется влево (фиг.3),нии. Перемещение блока с венцами 21 а свободным концом 33 цепи 28 плати 22 осуществляется приводом включе- форма 11 тянется в том же направле-ния 24. Ка обоих валах располагают к нии (фиг,4), Поскольку передаточноеся в шахматном порядке жестко уста- отношение равно единице, то платфорновлеиные зубчатые колеса 25 и сво- ма 11 и выдвюкная тележка б движутбодно установленные зубчатые коле-ся синхронно. Выдвюкная тележка бса 26, на .которые запасоваиы цепи перемещается в сторону загрузочной27 и 28 с образованием на них петли. щ площадки, Платформа 11 при этомСвободные концы 29 и 30 цепи 2 занимая нюкиее положение и вместезакреплены на противоположных кок- с...

Номер патента: 1154521

Опубликовано: 07.05.1985

Автор: Лакомченко

МПК: F27D 3/02

Метки: опора, печного, ролика

...а вкладыш выполнен с возможностью поворота в вертикальной плоскости, проходящей через оси штырей и ролика.Устранение непосредственного контакта большой площади поверхности обоймы с корпусом, достигаемое такой конструкцией опоры, сводит к минимуму приток тепла от обоймы к корпусу, что способствует тем самым уменьшению теплопотерь через опору.Эффект самоустановления подшипникового элемента в опоре достигается наличием штырей с возможностью вращения вокруг них обоймы, формой выполненияэлемента и его рас кчожением относительно ролика.Выполнение подшипникового элемента в виде тела вращения, например диска или цилиндра, с посадочным отверстием для цапфы ролика, расположенным перпендикулярно к оси тела вращения, предотвращает...

Номер патента: 1134492

Опубликовано: 15.01.1985

Авторы: Кирьянов, Лакомченко, Марков, Просолов

МПК: B65G 49/04

Метки: автоматическая, линия, электрохимической

...перемещения автооператора 2или 3 соединены последовательно трубопроводами 29 - ЗЗ (фиг. 5).В гидроконтуре управления гидромото-, рами предусмотрен гидрораспределитель 34, присоединенный к трубопроводам 29 и ЗЗ. Он предназначен для реверсирования направления вращения гидромоторов 22 - 25, а также для их остановки. Кроме того, гидросистема имеет гидропривод, включающий в себя насосную станцию, состоящую из электродвигателя 35, насоса 36 и предохранительного клапана 37. Сливная магистраль 38 от гидрораспределителя 34 снабжена поддерживающим клапаном 39 и подключена к постоянной сливной магистрали 40 гидро- моторов. К трубопроводам 29 и 33 подключен управляемый запорный клапан 41, предназначенный для соединения трубопроводов...

Номер патента: 1117440

Опубликовано: 07.10.1984

Авторы: Кирьянов, Лакомченко, Сенько, Спорыш

МПК: F27D 13/00

Метки: подогрева, шихты

...и отвода в сторону, и основание для бадьи с коллектором отвода дымовых газов, основание для бадьи выполнено в виде футерованной шаты с опорным кольцевым конусным кронштейном в верхней торцовой части и конусным пылесборником с люком, размещенным ниже коллектора для отвода дымовых газов, при этом опорный кронштейн бадьи выполнен кольцевым конусным, расположен в ее верхней части и контактирует с опорным кронштейном шахты. 5 О 5 20 25 30 35 О 45 50 55 На чертеже показана предлагаемая установка, общий вид.Установка состоит из стационарной футерованной шахты 1 (диаметром больше бадьи), смонтированной на опорной раме 2, ниже площадки обслуживания, которая в нижней части имеет конусный пылесборник 3 с люком 4 и выше люка коллектором 5 для...

Номер патента: 1117260

Опубликовано: 07.10.1984

Автор: Лакомченко

МПК: B65G 25/04

Метки: конвейер, шагающий

...по сложной траектории рамы с колесами ходовой части).Конвейер содержит балки 1 подвижной цо прямоугольной или квадратной траектории рамы 2 и балки 3 поддерживающей рамы 4, подвижной до вертикали. Балки 1 с поперечинами 5 составляют раму 2, а балки 3 с поперечинами 6 - раму 4. К раме 2 прикреплены горизоггальные направляющие 7, а к раме 4 - наклонные направляющие 8. Горизонтта;ьгые цацравляю 1 цие 7 опираются ца ООрцые колеса 9 ходовой части, а наклонные цацравляк)щие 8 - на дополнительные опорные колеса 10 ходовой части. На ходовой части кроме этих колес 10 предусмотрены подъемные колеса 11 и 12, которые Опираются на профилирующие направляющие 3, установленные на неподвижном основании.Профилирующая направляющая 3 имеет рабочие участки, с...

Номер патента: 1094816

Опубликовано: 30.05.1984

Авторы: Васильев, Даниленко, Лакомченко, Николаев, Хайкин

МПК: B65G 25/04

Метки: конвейер, шагающий

...узлах 26,40 45 50 55 Включается плунжерный гидроцилиндр 22 механизма подъема. Плунжер гидроцилиндра 22 выдвигает тележки 8 влево, подьемные колеса 10 тележек при этом перекатываются по наклонным направляющим 11 влево, и балки 3 подвижного полотна поднимаются по вертикали. Изделия 32 перекладываются с балок 1 неподвижного полотна на балки 3 подвижного полотна. При подъеме подвижного полотна ролики 24 на устройстве центрирования, поднимаясь, перемешаются по вертикальным стационарным параллельным направляющим 25. Благодаря тому, что опоры 12 установлены на тела качения -опорные ролики 14, сопротивление подъему направляющих роликов 24 по направляющим 25 из-за наличия боковых сил составляет небольшую величину. 3ставляет собой ряд тележек...

Номер патента: 1084060

Опубликовано: 07.04.1984

Авторы: Лакомченко, Легеза, Темский, Фаддеев, Штукарев

МПК: B01F 13/00

Метки: жидкостей, перемешивания, резервуаре

...и газов, предпочтительно для поверхностной аэрации сточных вод, в цехахгальванопокрытий и т.п., и можетбыть использовано в химической, нефтехимической и других отраслях про Омышленности, а также в городском хозяйстве.Известно устройство для перемешивания жидкостей и газов в резервуаре, содержащее размещенные в нем воздухоподводящую магистраль и системуперфорированных труб, один конец каждой из которых соединен с воздухоподводящей магистралью, а второй заглушен 1 120Недостатком известного устройстваявляется нерациональное использование сжатого воздуха, большая частькоторого, не совершая полезной работы, через слой жидкости уходит в атмосферу, в результате чего эффективность перемешивания жидкостей этимустройством низкая. Кроме...

Номер патента: 1074910

Опубликовано: 23.02.1984

Авторы: Васильев, Лакомченко, Николаев

МПК: C21D 9/00

Метки: агрегат, термообработки

...содержащий нагревательныепечки с выдвижным подом и участокдля окончательного охлаждения слитков, причем печи и участок обслужинаются трансбордерной.тележкой сцепным толкателем-таскателем,Под каждой печи в нем выполненв виде выдвижной тележки, футерованной теплоизоляцией, под которойнаходится защищенная от воздействия высокой температуры ходонаячасть тележки. А для герметизациирабочего пространства н печи уплотнение боковых щелей между тележкойи стенками осуществляется при помощи 20песочного затвора, который, однако, негарантирует достаточной герметичности пространства и возможнопопадание песка в рабочее пространство печи 11. 25Недостатком известного агрегатаявляется большой расход тепла наразогрев теплоизоляции пода...

Номер патента: 1068684

Опубликовано: 23.01.1984

Авторы: Васильев, Лакомченко, Николаев, Осипов, Соколов

МПК: F27D 3/06

Метки: выгрузки, печи

...3 и частично под печью 6. На тележке установлен механизм 7 подъема штанг 8, закрепленных на каретках 9, которые посредством тяг 10 и 11 прикреплены к металлоконструкции тележки 1. Между каретками 9 и штангами 8 предусмотрены поперечные связи 12 и 13 соответственно. Связи 12 и 13 допускают относительное вертикальное перемещение кареток и штанг каждой пары. Для каждой пары кареток с закрепленными на них штангами предусмотрен механизм 7 подъема штанг. Он представляет собой вращаюшийся от привода 14 вал 15 с насаженными на нем кулачками 16. Врашением кулачков осуществляется подъем или опускание всех штанг, На кулачки 16 опираются колеса 17 выравнивающего устройства, которое выполнено в виде установленной в вертикальных направляющих...

Номер патента: 1051366

Опубликовано: 30.10.1983

Авторы: Кирьянов, Лакомченко, Сенько, Ясюкевич

МПК: F27D 1/18

Метки: заслонки, опускания, печи, подъема

...с упорами,и рычаги 2-го рода - серьги, шарнирно закрепленные на заслонке и связанные с приводом 21,Недостатком известной конструкции является ее сложность и повышенная мощность привода, расходуемаяпри закрывании заслонки.Мель изобретения - упрощениеустройства за счет снижения мощности приводде.Поставленная цель достигаетсятем, что в устройстве для подъемаи опускания заслонки печи, содержащем привод, направляющие, ограницительные упоры, ролики, установленные в направляющих с возможностьювзаимодействия с упорами, и рыцаги,шарнирно закрепленные на заслонкеи соединенные приводом, каждый рычаг сложен дополнительным плечом,соединенным с роликом.На фиг.1 изображено устройсгво,вид сбоку; на фиг.2 - то же, вид сгереди на фГ,3 - разрез А-А...

Номер патента: 1041588

Опубликовано: 15.09.1983

Авторы: Лакомченко, Осипов, Хайкин

МПК: C21D 9/00

Метки: агрегат, термический

...фиг. 4 - электрическая схема соединения датчиков механизма.ориентации; на Фиг. 5 - разрез А-А нафиг. 1; на фиг. 6 - вариант выпол- О нения ловителя; на фиг. 7 - вид Биа фиг. 5.Термический агрегат включает техф нологическое оборудование 1 (печинагрева, камеры охлаждения и др.),установленное в ряд. Вдоль него проложены рельсы 2, по которым перемещается трансбордер 3 от привода 4.На трансбордере 3 закреплены рельсы 5, на которых посредством колесустановлена шаржир-машина 6. Такиеже .рельсы 7 проложены на каждой технологической позиции. На боковой стороне трансбордера 3 установлены симметрично рычаги 8 и 9 механизма предварительной ориентации с роликами 10и 11 и датчиками 12 и 13. Каждый датчик имеет нормально замкнутые контакты 14 и 15...

Номер патента: 1036584

Опубликовано: 23.08.1983

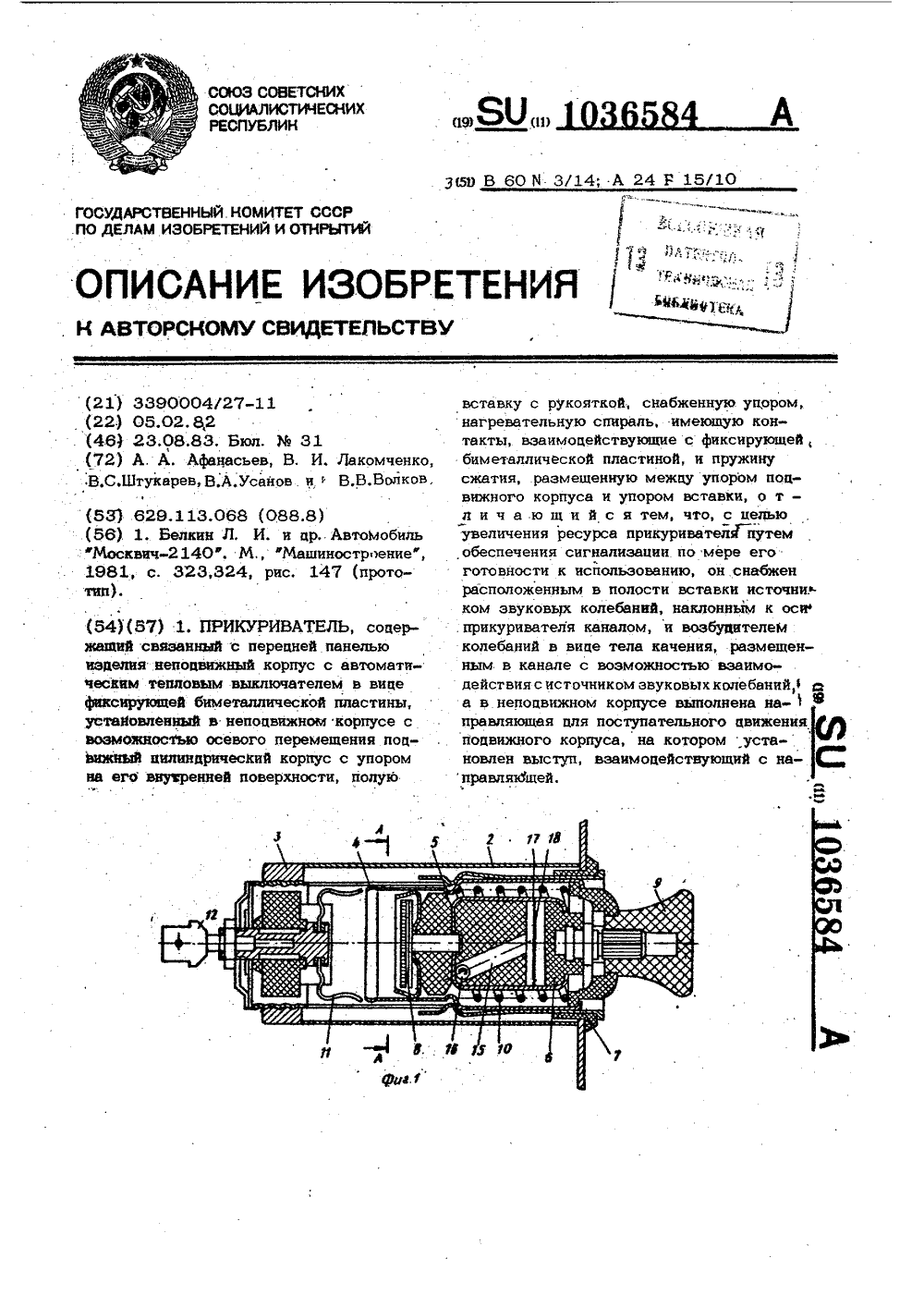

Авторы: Афанасьев, Волков, Лакомченко, Усанов, Штукарев

МПК: B60N 3/14

Метки: прикуриватель

...колебаний, а в неподвижном корпусевыполнена направляющая для поступательного цвиженин поцвижного корпуса, накотором установлен выступ, взаимоцействуюший с направляющей.Источник звуковых колебаний выполнен,в вице тарелки, связанной со вставкой покрайней мере одним упругим гибким элементом,.Источник звуковых колебаний выполненв випе свобопно попвешенного во вставкеколокольчика.,Кроме того, источник звуковых коле -баний выполнен в вице корпуса с сечениемв форме эллипса.На фиг. 1 показан прикуриватель, общий виц в разрезе с источником звуковых колебаний в вице тарелки, на фиг. 2 сечение А-А на фиг. 1, на фиг. 3 - полая вставка с источником звуковых колебаний в вице колокольчика, поперечный разрез, на фиг. 4 - то же, в виде .корпуса с...

Номер патента: 1013387

Опубликовано: 23.04.1983

Авторы: Лакомченко, Николаев, Осипов, Хайкин

МПК: B66C 1/62

Метки: захватное

...прорези для выпуска штыря с головкой,а захватные рычаги выполнены с углублениями под головку, высота которых больше высоты последней, и скосами в верхней ихчасти, обращенными в сторону прорези корпуса, и размещены друг от друга со стороны прорези корпуса на расстоянии, большемширины штыря и меньшем ширины головки,при этом корпус снабжен упорами для ограничения раскрытия захватных рычагов.Такое выполнение захватного устройствапозволяет упростить его конструкцию.На фиг. 1 изображено устройство, разрез;на фиг. 2 - разрез А - А на фиг. 1; нафиг. 3 - разрез Б - Б на фиг. 2,Устройство состоит из сварного корпуса 1с направляющим конусом 2. В корпусена осях 3 и 4 симметрично относительно вертикальной оси шарнирно установлены профилированные...

Номер патента: 1011910

Опубликовано: 15.04.1983

Авторы: Кирьянов, Лакомченко, Марков

МПК: F04D 29/28

Метки: вентилятора, колесо, металлическое, рабочее, центробежного

...такое рабочее колесо позво. ляет регулировать только угол выхода потока, оставляя неизменным угол входа,Известно также металлическое рабочее колесо центробежного вентилятора, содержащее диски с шарнирно закрепленными между ними лопатками. Указанное колесо позволяет реулиро. вать как угол выхода потока, так и угол входа21 .Недостаток колеса заключается в сложности изготовления биметалличес" ких лопаток. При сварном варианте качество шва на стыке двух разнородных элементов получается невысоким, возможно коробление лопаток, Клепанная конструкция излишне тяжела и обладает худшими аэродинамическими характеристиками. Цель изобретения - упрощение конструкции и повышение надежности рабочего колеса центробежного вентиля" тора. Указанная цель...

Номер патента: 983004

Опубликовано: 23.12.1982

Авторы: Лакомченко, Мешков, Николаев, Осипов

МПК: B65G 47/60

Метки: длинномерных, другую, одной, перекладки, позиции, технологической

...16 с наклонными стенками 17, Вал 9 смонтирован на подшипниках 18, установленных на раме 1, на которой также установлен электропривод 2,В зависимости от длины перегру- жаемых изделий стыкуется четное число устройств для перегрузки изделий, между двумя парами устройствустанавливается общий злектропривод 2.40Устройство работает следующим образом.Ложементы 16 в исходном состоянии находятся внизу (фнг. 1 и 2. Противовесы 5 служат для ориентации ложе ментов 16 карманом вверх. Для пере 5 кладки изделий 19 с технол гической позиции 20 на позицию 21 по команде системы автоматического управления (не показана) включается электропривод 2. Пара рычагов 3 через зубчатые колеса 10, 11 и цепь 14 получает вращательное круговое движение по часовой...

Номер патента: 981135

Опубликовано: 15.12.1982

Авторы: Куценко, Лакомченко, Николаев, Хайкин

МПК: B65G 17/00

Метки: конвейер

...в видеподъемных роликов 14 и закрепленныхна цепи с возможностью взаимодействия с ним дополнительных катков15, которые сделаны одноступенчатыми для того, чтобы грузы, опирающиеся на подъемные ролики 14, придвижении цепи оставались неподвиж -ными, Уровень подъемных роликов 14,находящихся на краях выступа, должен быть несколько ниже уровня роликов 8, находящихся в серединетягового органа 3, но выше уров- , 4ня направляющих 1.Конвейер работает следующим об-.разом.Штучные грузы 2 располагаютсяна несущих направляющих 1. Цепь 4 Вприводится в движение приводной звездочкой по направлению, показанномустрелкой б на фиг, 1, Тяговый орган3 из роликов 8 и 14 при движениицепи 4 перемещается катками 9 и 15 Ипо рельсам 13 в ту же сторону (пострелке б)....

Номер патента: 970065

Опубликовано: 30.10.1982

Авторы: Лакомченко, Николаев, Осипов, Трубина

МПК: F27D 1/18

Метки: крышка, печи, элеваторной

...12 несут на шаровых шарнирах 13 крышку 14, а к вторым нижним плечам их подвешен противовес 15 с грузами 16.Противовес 15 общий для обоих рычагов 12 каждой подвески 1.Крышка 14 Футерована теплоизоляцией 17 и снабжена уплотнителем 18 иэ мягкого материала, например асбестовой ткани, Уплотнитель 18 расположен по периметру крышки, а на каркасе 19 печи 20 и ее проема 21 закреплен Фланец 22 с приваренным Фартуком 23. На оси 24, равноудаленной от мест соеди- З 5 нения крышки с рычагами 12 и проходящей через геометрический центр тяжести крышки, на крышке закреплены упорные ролики 25, а на каркасе 19 печи - неподвижные упоры - копиры 26.40Затвор работает следующим образом.В исходном положении проем 21 печи открыт, крышка 14 находится в...

Номер патента: 970061

Опубликовано: 30.10.1982

Автор: Лакомченко

МПК: F27B 9/20

Метки: конвейером, печь, шагающим

...упираются соответственно в кулачки 13 и 14, взаимодействуя с ними. Кулачки 13 и 14 жестко насажены на валу 15. На валах 15 также жестко закреплены звездочки 16, приводимые посредством цепей 17 и 18 и ведущей звездочки 19 на приводе 20. На балках 1 и 2 передвигаются заготовки 21,4 О подлежающие термообработке в печи.Шагающий конвейер работает следующим образом.При вращении вала 15 по часовойстрелке заготовки 21 на конвейере перемещаются слева направо, а при вращении вала 15 против часовой стрелки - справа налево.В исходной позиции первая подвижная балка 1 находится в верхнем положении, а вторая подвижная балка 2 - 50 в среднем положении, На диаграьжах (фиг, 2 и 3) перемещения штоков исходная позиция балок обозначена цифрой 1. При угле...

Номер патента: 967905

Опубликовано: 23.10.1982

Авторы: Лакомченко, Мешков, Николаев

МПК: B65G 25/04

Метки: конвейер, шаговый

...в направляющей 18 на стационарном упоре 19 с. воэможностью вер-,тикального перемещенияНижняя поверхность 20 штока 17опирается на плиту 21 корпуса упора 4519 и имеет возможность взаимодействия с клином 22 дополнительного привода 23 для перевода одного из кулачков 15 или 16 в рабочее положение, а клин 22 установлен в направ Оляющих 24. Привод 23 выполнен в виде силового цилиндра, как показанона чертежах, но он.может быть сделан с винтовым механизмом и маховичком для перевода кулачков вручную; Нижние поверхности 25 и 26кулачков 15 и 16 соответственновыполнены под углами противоположного направления.При нахождении опорной части 4внизу грузы 27 располагаются на неподвижных опорах 1 (фиг.1 и 2).Шаговый конвейер работает следующим образом,В...

Номер патента: 967487

Опубликовано: 23.10.1982

Авторы: Афанасьев, Лакомченко

МПК: A62B 1/12

Метки: зданий, людей, пожаре, эвакуации

...7 гидродинамического тормоза, причем первыйсмонтирован на валу 2 с воэможностьювращения, а второй - .жестко. Ротор истатор .снабжены зубчатыми .венцами 8и 9 соответственно, которые находятсяв зацеплении с паразитной шестерней10, установленной в корпусе 4 с возможностью вращения. На роторе и статоре лопатки 11 и 12 расположены совстречным наклоном.Устройство работает следующим образом.В случае пожара для спуска черезокно высотного здания спасающийся надевает, спасательный жилет, связанныйс концом каната 5, и, выпрыгивая 20 вниз, совершает плавный спуск, Канат5 при этом вращает барабан 1 вместесо статором 7, а зубчатый венец 9 настаторе 7 приводит во вращение ротор 6 посредством паразитной шестер ни 10.Ротор и статор вращаются с...

Номер патента: 963735

Опубликовано: 07.10.1982

Авторы: Кирьянов, Лакомченко, Сенько

МПК: B23D 33/00

Метки: передаточно-задающая

...выпол 1:ены скоц 1 енными Основацех Вниз. При этОм один-трп ряда передних собачек 18, расположенных со стороны оборудования, установлены навстречу остальным и обепечпвают возврат материала в нсходное по ложение. Нижние 13 и верхние 15 шагаю. щие балки через обводные 11 и приводные 10 блоки соединены последовательно гибкими элементами (цепями) 22 с приводом 12.Перелаточцо-залающая машина установлена совместно с другим оборудованием(см. фиг. 5), например, с одной стороны - 5с нагревательной печью 23, а с другой стороны - с пресс-ножницами 24 с регулируемым упором 25 для резки листов 26.Передаточцо-задающая машина работает следующим образом. 10Когда лист 26 в нагревательной печи 23цагрст до заданной температуры, самоходная тележка...

Номер патента: 960515

Опубликовано: 23.09.1982

Авторы: Васильев, Лакомченко, Николаев, Осипов, Шамис

МПК: F27D 3/06

Метки: загрузки-выгрузки

...с рамой 8 перемещается в туже сторону. Между верхней плоскостью 1 фплатформы при нижнем ее положении иуровнем неподвижных опор на установочной площадке предусмотрен определенной величины зазор д , благодарячему подрамки 15 рамы 8 и отдельныерамы 18 грузонесущей платформы беспрепятственно входят в каналы междунеподвижными опорами 12 установочной площадки.Во время совместного перемещения Ювперед платформы и выдвижной рамы 8привод 22 получает импульс от одного. из датчиков системы автоматическогоуправления на его включение, Грузонесущая платформа от привода 22 це- ффрез гибкий орган 23 перемещается относительно выдвижной рамы 8 в противоположную сторону с той же скоростью, с какой перемещаются вправосовместно выдвижная рама с...

Номер патента: 950423

Опубликовано: 15.08.1982

Авторы: Лакомченко, Легеза, Темский, Фаддеев, Штукарев

МПК: B01F 13/02

Метки: жидкостей, перемешивания

...5 и дополнительные перфорированные трубы 6. Один конец 7 труб5 присоединен к магистрали 3, а другой конец 8 заглушен. Аналогичным образом один конец 9 труб 6 присоединен к магистрали 1, а другой конец10 заглушен, Каждая перфорированнаятруба 5.и 6 выполнена в виде рукаваиз двух герметично соединенных однас другой по периферии и свернутыхв спираль лент 11 и 12 из эластичного материала (например, тонкой листовой нержавеющей стали, из прорезиненной ткани, стойкой к перемешиваемой среде и т.д.) и плоской(одной или нескольких) спиральнойпружины 13, установленной в однойиз лент, например в ленте 12, повсей длине соответствующей перфорированной трубы. Основная и дополнительная 6 трубы чередуются междусобой и расположены между...

Номер патента: 945541

Опубликовано: 23.07.1982

Авторы: Лакомченко, Мешков, Николаев, Осипов

МПК: F16J 13/16

Метки: затвор, механизированный

...повышен быстродействия за о 3 94554относительно оси неподвижного шарнира2, крышки 3, силового цилиндра 4 сштоком 5 и механизма поворота и эапирания,Механизм поворота и запирания включает двуплечий натяжной рычаг 6 и двуплечий рычаг 7, которые закреплены клюку бака 1 шарнирами 2 и 8, соответственно, Одно плечо 9 натяжного рычага6 шарнирами 10 присоединено к крышке й3, а второе плечо выполнено в виденаправляющей 11, на которой посаженс возможностью продольного перемещенияползун 12, закрепленный на одном изплеч рычага 7 посредством шарниров 13, 15к другому плечу.Механизированный затвор работаетследующим образом.За исходное положение принято положение крышки 3 (как показано на фиг. 1) ют.е. закрыто положение ее. Под действиемдавления...

Номер патента: 944903

Опубликовано: 23.07.1982

Авторы: Кирьянов, Лакомченко, Сенько

МПК: B24C 3/02

Метки: абразивной

...образуют механизм управления соплом.На втулках 7 и 18 направляющих соответственно 6 и 17 неподвижно закреплены ка очалки 28, которые попарно соединены между собой тягами 29. Каретка 10 и каретка19 управления соединены между собой двумя контурами 30 и 31 тросов, которые пропущены через втулки, натяжение тросов осуществляется обводными роликами 32. Тросы скреплены между собой в одном узле33 так, что образуют замкнутую восьмерку.Кронштейн 13 держателя 12 и кронштейн22 управляющего рычага 21 соединены между собой аналогичными контурами 34 и 35 2 втросов, которые скреплены между собой вузле 36, образуя замкнутую восьмерку.Направляющие 6 с кареткой 10 расположены внутри камеры 1, а направляющие 17с кареткой 19 управления за пределами камеры...

Номер патента: 939910

Опубликовано: 30.06.1982

Автор: Лакомченко

МПК: F27B 9/24

Метки: вертикальная, конвейерная, печь

...26 для обеспечения возможности реэмещения между ними кон 4ца лотка 15 при закрытом положенииокна 10.Секции 24 и 25 соединены междусобой снабженными пружинами 27 гибкими связями 28, перекинутыми черезблоки 29, установленные на каркасе 1печи,Одни одноименные концы связей 28закреплены на верхней секции 24, адругие концы - на нижней секции 25,На верхней секции размещены грузы 30противовеса, суммарная масса которыхвместе с массой верхней секции должна быть больше массы нижней, секции,Для регулирования силы растяженияпружин 27 на гибких связях 28 предусмотрены стяжные муфты 31, с помощьюкоторых концы связей присоединенык секциям заслонки 24 и 25. У загрузочного окна 10 под механизмами загрузки и разгрузки установлен приемный бункер 32 для...

Номер патента: 939572

Опубликовано: 30.06.1982

Авторы: Лакомченко, Мешков, Николаев, Осипов

МПК: C21D 9/08

Метки: длинномерных, термообработки

...укреплены на общей траверсе 32, соединенной с сиДловыми цилиндрами 33.Закалочный бак 9 включает находящийся у его торца механизированный затвор 34 с силовым цилиндром 35, с помощью которого осуществляется за 45 крытие и открывание затвора, Закалочный бак 9 посредством трубы 36 сообщается с напорным баком 37, в дне которого предусмотрен клапан 38, управляемый приводом 39. Использованную для закалки жидкость насос 40 перека 50 чивает обратно по трубопроводу 41 в напорный бак 37.Поточная линия работает следующим образом.Изделие 10 с выходного рольганга стана поштучно подается к накопителю 1 установки. В исходном положении захваты 14 располагаются в промежутках 2 фмежду роликами рольганга (фиг3)Рычаги 18 перегрузочного механизма 2и...

Номер патента: 927678

Опубликовано: 15.05.1982

Авторы: Жеребин, Кирьянов, Лакомченко, Марков

МПК: B65G 49/04

Метки: автоматическая, гальванической, линия

...гибкого органа привязан отдельный автооператор 2 или 3 через натяжные приспособления 11 и 15 и приспособления 16 и 17 компенсации линейного расширения органа. Упомянутые приспособления расположены с двух сто рон каждого автооператора 2 и 3. Приспособления 16 и 17 выполнены из упругого элемента, например из пружины растяжения, упругая сила которой должна иметь величину, во много раз превышаоцую величину тягового усилия перемещения одного полностью нагруженного автооператора 2 или 3. Натяжные приспособления 1 ч и 15 могут быть выполнены из затяжной муфты с контргайкой. Замкнутые контуры 12 и 13 гибкого тягового органа в месте 18 связаны между собой, например, накладными клапанами и крепежными элементами. Привод передвижения автооператоров...
