Бардин

Номер патента: 447224

Опубликовано: 25.10.1974

Авторы: Бардин, Островский, Потапов

МПК: B23B 7/14

Метки: станку, трубоотрезному, упор

...7 с опорами 8, несущими рычаг 9 с буфером 10.На основании 2 в подшипниках 11 установлена шарнирная опора 12 с плечами 13, 14, и 15 параллелограмма привода перемещения подвижной платформы и рычага с приводом Плечо 13 шарнирно соединено с платформой 7 п с пневмоцилиндром 16, установленным на кронштейнах 17 стоек 1, а плечи 14 и 15 с серьгой 18, соединенной в свою очередь с рычагом 9. Кроме того, ца основании 2 установлен упор 19, ограничивающий отклонение плеча 13 параллелограмма привода перемещения подвижной платформы и рычага с приводом.Плечо 15 имеет возможность изменять свою длину за счет регулятора 20.Работа предлагаемого упора заклточается в следующем. В начале подвижная платформа 7 и рычаг 9 с буфером 10 отведены в крайнее...

Номер патента: 442303

Опубликовано: 05.09.1974

Авторы: Бардин, Кутенков, Попков

МПК: E21C 39/00

Метки: горного, массива, относительных, прибор, смещений

...Ые РаСПОЛаГаЕмого по нормали к продольной оси;трубчатого става 3 с продольнымипазами 4 и двумя Г-образными выре 5зами на конце для жесткого соединения с репером, Внутри трубчатого става по продольной осирасположен составной шток 5 с де-лениями с закрепленным на. нем от 1 о СЧЕТНЫМ ИНДИКатОРОМ 6, НаПРИМЕР,часОВого типа,Механизм распора для пленияВ массиВ 6 составного штока состоит, нащщмер, из четырех пар шарм вирко сввеввввд медку собой, стеривей т и О, втулок О и 10 ввутрикоторик проводит шток О, втулкаО соедииева со штоком О йасредством резьбы,а втулка 9 фиксированщ относительнопродольной Оси штока5 с одной стороны заплечивами, сОЙ стороны - гайкой 11,замера величины перемещенияигорного массва по Оси скважины5 Относительно...

Номер патента: 440170

Опубликовано: 25.08.1974

Авторы: Бардин, Потапов, Финагин

МПК: B21B 19/04

Метки: передний, стана, стол, трубопрокатного

...с пневмоприводом 4 посредством рычага 5, Приводной вал 3 своими цапфами (не показано) опирается на подшипники 6, установленные на желобе 1, который, имея поворотную ось 7, соеУстройство рабо В начале работы п 15 с рычагами-выбра опущенном полож ваясь по наклонно ся перед желобом поворотных крыш 20 мопривод 4, кото вращает приводно воротные крышки.ющим образом. крышки 2 вместе 11 находятся в товка 13, скаты, задерживаетй поверхностьюключается пневством рычага 5 приподнимая потает следуоворотныесывателямиенин, Загой решетке1 торцовоек. Затем врыи посредй вал 3,асыватели 11 в это время не ри дальнейшем ходе штока 4 винт 12 действует на выступ выбрасывателей 11, в результате е приподнимаются до уровня етки 14. Заготовка 13 скатываь б...

Номер патента: 439637

Опубликовано: 15.08.1974

Автор: Бардин

МПК: F16C 17/02

Метки: подшипниковый, скольжения, узел

...в ее торцрично расположенныеочками, внутри которыскручивания и ось 6.ел скольжения работае На чертеже показа никовый узел скольжПодшипниковый уз втулку 1, антифрикц щую несколько пред окон, вал 3, эксцент окнах ролики 4 с выт помещена пружина 5Подшипниковый уз следующим образом. и д ельномки, выокнах,втулки, в, конй - с Изобретение отнстроения.Известен подшипсодержащий концна валу, по крайнеОднако эти подвечны при работеПредлагаемыйчается от известнылом блокировки, втированных в окнаце внутренней втуженных роликов, клом, а другой - свторой втулки,Такое выполнениовечность при При качании вала 3 скольжение по внутренней поверхности втулки 2 возможно только в одну сторону - противоположную скольжению по наружной поверхности. Ролик 4 5...

Номер патента: 438459

Опубликовано: 05.08.1974

Авторы: Бардин, Островский, Потапов

МПК: B21B 35/14

Метки: шпиндельное

...палец.На фиг. ( представлен общий вид описываемого устройства; на фиг, 2 - 1 разрсз по А - А на фиг, 1,Шпиндельное устройство состоит из промежуточного вала 1 и двух шарнирных головок, каждая из которых составлена из шара 2, смоятированного на промежуточном валу (, 5 скрепленных между собой болтами 3 двух полумуфт 4 и 5 и пальца 6, пропущенного сквозь Х-образный паз шара 2 и контактирующего своими коническими цапфами а и б с полу- муфтами 4 и 5. На пальце 6 смонтированы 0 втулки 7 или подшипники скольжения. Дляизоляции шаровой поверхности от грязи и окалины полумуфты 4 защищены сферическими втулками 8, закрепленными на оси шара, и законченными гайками 9.15 Крутящий момент передается на полумуфту5 и соединенную с ней посредством болтов...

Номер патента: 435290

Опубликовано: 05.07.1974

Авторы: Бардин, Гребцова, Григор, Изобретени, Култыгин, Лактионов, Логинов, Нишников, Топилин

МПК: C21C 5/52, C21C 7/00

Метки: модифицирования, сплавов, стали

...к электрометаллурИзобретии. соб вв с интер пуска ет сост ения реагентов лом 5 - 15 мин печи, причем ка ть 0,05 - 0 20 оо 5 вестно воения Предм зоб ния дифицирования стали и сплавов и введением щелочноземельных тличающийся тем, что, с цения качества металла и увеличегодного, щелочноземельные мепериод рафинирования в тен с последующей выдержкойв течение 2 - 10 мин. Способ мо электропеч еталлов, о ью повыше ия выхода аллы вводя ение 5 - 60 еталла в п т в ми ечи(22) Заявлено 07.07.72 (21) 1807024/22-2 Известен спо ед в сталь порциями ва за 5 - 60 мин до вь издая порция моя ави / от веса расплава.Недостатком из го способа является нестабильность ус элементов - модификаторов. 10Цель изобретения - обеспечение стабильных результатов...

Номер патента: 433936

Опубликовано: 30.06.1974

Авторы: Бардин, Потапов, Терентьев, Финагин

МПК: B21B 37/78, B21B 38/00, B23B 31/10 ...

Метки: барабана, валком, подачи, поперечно-винтовой, прокатки, рабочим, стана, труб, угла, указатель

...угла подачи рабочих валков, так как шкалы со стрелками загорожены механизмами стана, а также невысокая точность показаний, обусловленная отсутствием механизма для увеличения цены деления и расширения рабочего диапазона шкалы.С целью обеспечения удобства настройки и увеличения точности показаний изменения угла подачи барабана с ,рабочим валком в предлагаемом указателе стрелка выполнена в виде длинного плеча 1.-образного рычага, шарнирно установленного на станине и имеющего на конце короткого плеча ролик, связанный с продольным пазом на наружной поверхности барабана.На фиг. 1 изображена клеть с укрепленными на ней указателями для каждого рабочего валка, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез по А - А на фиг....

Номер патента: 382506

Опубликовано: 01.01.1973

Автор: Бардин

МПК: B24B 13/01, B24B 37/02

Метки: инструментbibjij-icteiia, каблучный

...каблучные инструментыводки цилиндрических поверхностей, наиз оптических материалов.Однако такие инструментьют необходимой точности и пти труда при обработке.Цель изобретения - повысить тформы обрабатываемой поверхности нлях большой длины, например из стекДля этого рабочие элементы выне сплошными, а в виде двух каблукоределенным соотношением размеровмента и каблуков, инструмента и обрабмой детали.На фиг. 1 изображена схема прего инструмента, при доводке наружндрической поверхности детали; нато же, при доводке внутренней цилкой поверхности.Инструмент для обрповерхностей содержитвиде двух одинаковыхнов, расположенных сино его оси,аботки цилиндрических рабочие элементы 1 в металлических каблумметрично относительПри обработке заготовок с...

Номер патента: 373121

Опубликовано: 01.01.1973

Авторы: Бардин, Вител, Климанова

МПК: B23P 19/02

Метки: всесиюзная

...резьбовых рукояток 4, при этом средняя часть цилиндрического корпуса 1 имеет в сечении вид трехгранной призмы б, на одной из граней которой выполнено шестигранное гнез до б для базирования демонтируемой детали,а на других гранях - выступы с шестигранными гнездами 7, 3 различных типоразмеров.Для ориентации захватных кулачков 3 относительно шестигранных гнезд кулачки свя заны с резьбовыми рукояткаМи подвижнымификсирующими дел ительными механизмами, каждый из которых выдолцен в виде двух концентрично установленных одна относительно другой втулок 9 и 10 с буртиками, на тор це одного из которых (наружная втулка 10)выполнены выступы, а на другом (внутренняя втулка 9) - соответствующие выступам впадины.Для выпрессовки деталей, например, цап фы...

Номер патента: 395129

Опубликовано: 01.01.1973

Авторы: Бардин, Волчков, Островска, Потапов, Финагин

МПК: B21B 21/02, B21B 27/02

Метки: валок, прокатный, стана, трубопрокатного

...поверхностями Б и В, причем поверхность Б соосна с подшппниковымц оп вность В имеет эксце ои к поверхности Б.Между цодшццннковыми опорами 2устанавливается сменная калиброваннаяка 4, имеющая для сопряженпя с приводалом кже две эксцентричные между свнутреннпе цилиндрические поверхности,торые обхватывают соответствующую экс0 рическую ццлццдрическую поьерхность в Для замены изношенной бочки приводнойвал по обе стороны эксцентричных между собой цилиндрических поверхностей Б и В вы полнен с односторонне направленными коническими поверхцостямц " и Д, соосными с одной из эксцентричных поверхностей вала, т, е.с ловеохцостью Б. На этцх конических поверхностях прп помощи переходных конусных вту лок 6 и 6 установлены соответственно подшиппики опор 2...

Номер патента: 349432

Опубликовано: 01.01.1972

Авторы: Бабушкин, Бардин, Волчков, Московский, Попов, Потапов, Сплавов, Финагин

МПК: B21B 39/14

Метки: трехроликовый, трубопрокатногостана, центрователь

...3, нижний рычаг 4 с парой аналогичных роликов 5 и б, промекуточное звО в В:ле серьги 7привод 8 поворота рь 1 чягаг. В шарнцрс, сослцняк 1- щем серьгу с нцжццм рычагом, размещен регулятор изменения расстояния между шяр 1- 5 ря.,ц рычагов. Регулятор выполнен в видеэгссцецтр 1 ГКОВОГО Вала 9, кото)ый соосньВ 11 цягфамц установлен в нижнем рычаге, а эсцецтрцчной шейкой соединен с серьгойЧехянизм стопорец 1 я ц фцксцроваця эксцентрц- О кового вала относительно нижнего рычагавключает рукоятк 10, размещен ю ца од 1 Ом конте эксцентрцкового Вала, цттырь 11 ц .1 рк,.1 12. б Прц необходимости изменения положенияосц цетрцрованця роликов штырь 11 выволцтся цз фцксцруОщего отверстия ца рьчаге 1 на величин сжатия ппхжц;цы 12 и посредством рукоятки...

Номер патента: 347957

Опубликовано: 01.01.1972

Авторы: Бардин, Петрос, Устинов, Шинкарев

МПК: H05K 3/00

Метки: печатных, плат

...а другой снабжен толкателем 26, взаимодействующим с подпружиненными штоками 20.Устройство для контроля печатных плат выполняет три рода работ: контроль сопротивления изоляции электроизоляционных промежутков, контроль целостности токопроводящих цепей и измерение сопротивления печатных проводников платы,Перед началом проведения контроля, когда печатную плату 11 устанавливают в контактную систему 1, заглушки 22 снимают. Для первого и второго рода работ набирают единую программу контроля, заключающуюся в том, что в каждой электрически разобщенной цепи контролируемой платы выбирается металлизированный переход 15 в висячей вершине этой цепи. Каждому металлизированному переходу платы на панели 16 однозначно соответствует гнездо 17. На шаблоне -...

Номер патента: 341549

Опубликовано: 01.01.1972

Авторы: Бардин, Островска, Попов, Потапов, Сплавов, Финагин

МПК: B21B 31/24

Метки: валка, механизм, прокатного, установки

...анительн ого устройстра является то, что при работе в различвых средах (вода, окалина, прядь) кожух не обеспечивает полной, герметичнюсти вследствие чего мелкая окали 1 на накапливаепся на резьбе нажимного виконта и при перемещениях последнево попадает в резьбевое соединение нажимной винт-гафийка, что снижает срок их эксплуатации,Предложенный механизм отличаемся от известных тем, что на виршнем товарце нажии.ной гайки установлен подпружиненный зубчатый юектор, который имеет по меньшей мере два резьбовых,выступа, взаимодействующих с резьбой нажимното винта.На чертеже изображен предлагаемый механизм с разрезом по А-А.Механизм содержит пажимной виконт 1 и гайку 2, смонтированную в станине 3 рабочей клети. На внешнем товарце упористой...

Номер патента: 340077

Опубликовано: 01.01.1972

Авторы: Бардин, Выдыш, Мацкин, Розенгауз

МПК: H03M 1/66

Метки: iпатейт1ш-тх-1г, всесоюзная, нднбиьлио"кл

...8.1.1 а вход устройства управло 1 ия 4 поступают:з ццфрового вычислительного усгройствя код помера очередного капала и код цапря жепця, лекодируемого по данному каналу. Посигналу цз устройства управления 4 коммутаторподключает выход интегратора 7 соответствующего канала ко входу схемы срявцепця 2, олцовремспво открывается всцтцль б 2 О того же канала, а код декодцруемого папряженпя цз устройства управления 4 поступает па вход прсооразователя 1. Выходное напряжецце последПего сряввивяется с цяпряжеппем па выходе соотзетствуОщего каиала в схеме 25 сравцения 2, с выхода которой сигнал о знакерассогласования через открытый вентиль 5 поступает ца триггер б ц запомицается.Ключ 8, управляемый триггером 7, подключает хол пцтсгрятора 7 к...

Номер патента: 329917

Опубликовано: 01.01.1972

Авторы: Бардин, Козловский, Московский, Попов, Потапов, Сплавов

МПК: B21B 35/14

Метки: библ, зубчатый, оегна, шпиндели

...радиальных усилий на них, предохранительная муфта снабжена расположенной между зубчатой обоймой и полумуфтой промежч 25 точной обоймой со сферическим роликоподшипником, на котором установлена зубчатаяооойма,Известен зубчатый шпиндель привода прокатной клети, в котором зубчатая обойма соединена с валом через предохранительную муфту со срезными болтами, а зубчатая втулка связана с полумуфтой через сферический подшипник.Предлагаемый шпиндель отличается тем, что предохранительная муфта снабжена расположенной между зубчатой обоймой и полу- муфтой промежуточной обоймой со сферическим роликоподшипником, на котором уста новлена зубчатая обойма, Это позволяет обеспечить точную установку срезных болтов и исключить радиальные усилия на них,На...

Номер патента: 326003

Опубликовано: 01.01.1972

Авторы: Бардин, Есаулов, Московский, Островский, Полухин, Попов, Потапов, Сплавов, Терентьев, Умеренков, Финагин

МПК: B21B 15/00

Метки: sarotobktt, зацентровки, прошивку

...заготовки с бойка.На фиг, 1 дано устройство, вид в плане; на фиг. 2 - разрез по А - А на фиг. 1; на фиг.З - разрез по Б - Б на фиг, 1; на фиг, 4 - вид по стрелке В на фиг. 3; на фиг. 5 - разрез по 1 - 1 на фиг. 1,Устройство включает пневматический зацентровщик 1 с бойком 2, зажимное устройство для удержания заготовки в момент центровки в виде рычажного центрователя с размещенными на рычагах 3 сферическими губками 4 с приводом от пневмоцплиндра 5. На валу 6 рычажного центрователя закреплен кулачок 7, который расположен под одним рычагом 8 рычажного выбрасывателя, вклю чающего ряд рычагов, сидящих на общемвалу 9, приводном от привода 10, Параллельно оси зацентровщпка установлен сталкиватель заготовки с бойка, выполненный в виде упора...

Номер патента: 308876

Опубликовано: 01.01.1971

Авторы: Бардин, Бужинский, Курбесов, Хом

МПК: B28D 5/02

Метки: глухих, отверстий

...часто растрескивается при остывании,Целью изобретения является получение качественных заготовок облегченных зеркал и предупреждение истирания материала в шлам при сверлении.Это достигается тем, что при помощи алмазного трубчатого сверла производят не- сквозную засверловку монолитного стекла на глубину (Ь), не превышающую по величине 1,5 - 3 диаметра цилиндра (д), а затем наносят резкий удар по верхнему краю засверленного цилиндра при помощи молотка и металлического бойка.Вследствие обр азующихся при ударе изгибающего момента и усилий растяжения в основании цилиндра, а также при наличии усилий сжатия остального монолитного материала, этот цилиндр легко скалывается у самого основания, а поверхность скола представляет собой плавную...

Номер патента: 305132

Опубликовано: 01.01.1971

Авторы: Бардин, Евсеев, Клаузнер, Огнев

МПК: B66F 9/12

Метки: грузозахватное, погрузчику

...или стеллажа.Это достигается тем, что вилы снабжены поворотными подпружиненными опорными площадками и вертикальными разделительными листами.На фиг. 1 изображено предлагаемое устройство, общий вид;на фиг. 2 - то же, в процессе механизированного затаривания.Грузозахватное устройство представляет собой каретку с вилами 1. На каждой из вил насажена опорная площадка 2 и установлен вертикальный разделительный лист 3. Опорная площадка пружиной 4 в ненагруженном состоянии удерживается в положении, близком к вертикальному. При захвате бочек вилы с опорными площадками направляются между ветвями транспортера или грузовыми консольными площадками стеллажа несколько ниже дна бочки. При подъеме вил бочки захватываются опорными площадками и...

Номер патента: 304019

Опубликовано: 01.01.1971

Авторы: Бардин, Бондаренко, Волчков, Полухин, Потапов, Терентьев, Фикагин

МПК: B21B 45/00

Метки: заготовки, зацентровки, пневматическая, пушка, трубной

...на осях 9 в клещах 10, которые установлены на шарнирах и снабжены подпружиненным упором 11, связанным с вы Известна пневматическая пуш тровки трубной заготовки, включ в котором размещен боек, пнев ремешения бойка и прижим загДля обеспечения точеной заце товок различного сортамента пневматическая пушка снабжен эксцентриковым механизмом по а прижим заготовки выполнен вого центрирующего захвата, с рез упор с выталкивателем-втул щаемой вдоль ствола,талкивателем-втулкой, размещенной на стволе.Устройство работает следующим образом.При упоре поданной заготовки в выталкиватель-втулку 5 сводят захваты 6 пневмоцилиндром 4 и зажимают заготовку. Боек 3, перемещаемый вдоль ствола 1 от пневмосистемы, за счет кинетической энергии удара наносит...

Номер патента: 287470

Опубликовано: 01.01.1970

Автор: Бардин

МПК: F16H 19/02, F16K 31/53

Метки: герметичность, испытаний, присоединительное, сосудов

...для подвода давления.В этой области применяется несколько типов оснастки, в частности переходник Р 4-67-4/4 (ПНТПО2-66-1347/159), предназначенный для присоединения к стыкуемым элементам типа А, Б, В. Недостатками известных устройств является применение переходника для одного размера и типа стыкуемого элемента, а также трудоемкость наладки на очередное испытание.Предлагаемое устройство отличается от известных тем, что в нем зажимное устройство выполнено в виде патрона, кулачки которого снабжены выступами, входящими в спиральную канавку приводного диска. Это расширяет диапазон диаметров стыкуемых элементов испытываемых сосудов.На фиг. 1 изображено предлагаемое устройство в положении, когда осуществляется зажим стыкуемого элемента типа А;...

Номер патента: 282424

Опубликовано: 01.01.1970

Автор: Бардин

МПК: H03K 23/66

Метки: делитель, импульсов, следования, частоты

...задержки и динамического триггера 13.Матричный шифратор выполнен на диодах14 - 23.С выходов элехтенгов 1, 2, 3, 4 и 5 генерируемые различные комбинации в соогветствиис рекурентной последовательностью подают- .ся на дешифратор. В нашем случае (при п=5)последовательность комбинаций приведена втаблице,При поступлении 1 О О О О с выхода дешифратора появигся единица, которая, проходитчерез элементы 8, 9, 10, 11, 12 и запускает динамический триггер.Динамический триггер будет генерироватьединицы на входы схемы сложения по модулю два до прихода импульса с элемента 12.Так как на входы схемы б поступают единицы, то с выхода на элемент 1 будут поступать нули. Таким образом рекурентнаялиния задержки переводится в,исходное состояние, когда во всех...

Номер патента: 275457

Опубликовано: 01.01.1970

Авторы: Бардин, Бокий, Ивашкевич, Кожевников, Сюн

МПК: G01J 1/36

Метки: спектрофотометр

...через вырезы модулятора 18 пучок света на генератор опорного напряжения 22.Схема управления В предназначена для управления пропускателем 27 и формирователем кода 29, Она состоит из фотоэлектрического малоинерционного приемника 18 типа фотоумножителя, преобразующего световые потоки пучков образца и сравнения в электрические сигналы, схемы формирования 23, преобразующей сигналы приемника 18 в прямоугольные импульсы, фаза которых зависит от соотношения амплитуд сигналов пучков образца в сравнении, генератора опорного напряжения 22, выдающего прямоугольные импульсы напряжения, двух схем совпадения 24, 2 б и линии задержки 2 б.Преобразователь вал - цапфа С предназначен для регистрации величины светопропускания образца в момент равенства...

Номер патента: 212572

Опубликовано: 01.01.1968

Авторы: Бардин, Кожевников

МПК: G01J 1/00, G01J 1/04

Метки: светоослабитель, фотометрический

...пучка сравнения. Прп этом пучок 10 проходит через окно б. Фотометрический светоослабитель, пред ставляющий собой диск с прозрачным участком с непрерывно изменяющейся по окружности рабочей площадью, отличпющийся тем, что, с целью повышения точности измерения, прозрачный участок выполнен в виде распо ложенной по окружности сетки, причем ширина светоослабляющей части остается постоянной. Известные фотометрические ослабители, выполненные в виде диска с прорезью и непрерывно изменяющейся рабочей площадью, изменяют поперечное сечение ослабляемого пучка света, Они допускают фотометрические ошибки и требуют применения источников с равномерной яркостью по площади излучающего тела.Предложенный светоослабитель отличается от известных тем,...

Номер патента: 203255

Опубликовано: 01.01.1967

Авторы: Бардин, Бодовский, Большаков

МПК: C22B 61/00, C22B 9/02

Метки: дистилляционный, извлечения, рения

...меди и железа остаются в бисульфате натрия. Добавляемый к МаНЯО 4 сульфат натрия необходим для связывания и удержания в расплаве серной кислоты, которая может присутство- З 0 СОБ ИЗВЛЕЧЕНИЯ РЕНИЯ вать в растворе, С целью предотвращения восстановления рения в расплав вводят окислитель или непосредственно в сернокислый раствор добавляют небольшое количество перекиси водорода. Воздух, который используют в качестве газа-носителя, поступает в расплав со скоростью 5 - 10 л(час, Пары воды, НКеО и КеОт, выходящие из ванны, охлаждают в холодильнике до температуры -+3 - +5 С и направляют в сборник соединений рения. Расплав, обогащенный спутниками рения, периодически выводят из ванны. В случае непрерывного процесса дистилляции в ванну...

Номер патента: 178574

Опубликовано: 01.01.1966

Авторы: Бардин, Бсгллпазгиу, Голиков

МПК: G09B 3/06

Метки: знаний, пособие, учащегося, учебное

...кассет, имеющей продольный паз 13 на передней грани, подпружиненного толкателя 4, смонтированного па задней кромке полки 1, и планки 15, свободно помещенной в пазу полки. Планка 15 снабжена двумя выступами 16, которые соответствуют вырезам 3 кассет 2 и предназначены для удержания кассет ца полке 12.Механизм для вывода карточек из окна б включает в себя короб 17 (фиг. 6) для шариков 9 - правильных ответов, имеющий наклонное дно с отверстием 18, и укрепленцыи цод коробом двуплечий рычаг 19, Одно плечо рычага несет наклонный желоб 20, расположенный под отверстием 18 дна короба, а другое - два кулачка 21 для поддерживания с двух сторон очередной кассеты в окне 6.Работает учебное пособие следующим образом.Перед началом работы комплект...

Номер патента: 172235

Опубликовано: 01.01.1965

Авторы: Бардин, Кобахидзе

МПК: E02B 3/06, E02D 29/02

Метки: железобетонная, контрфорсная, ломаного, подпорная, профиля, сборная, стенка

...трения грунта.На чертеже дан поперечный разрез подпорной стенки. Она включает грани - переднюю 1 и заднюю 2. Передняя грань состоит из двух взаимно смещенных в поперечном направлении частей, соединенных между собой при помощи наклонного элемента 3. Последний направлен под угломк горизонту, соответствующим углу внутреннего трения грунта засыпки.Грани отстоят друг от друга на величину, равную 0,3 - 0,4 высоты подпорной стенки, При вычислении бокового давления на переднюю грань величина интенсивности временной нагрузки или откоса грунта за подпорной стенкой почти не влияет на величину давления.Устойчивость стенки следует проверять позадней грани, учитывая при этом коэффициент внутреннего трения грунта, Если проверять устойчивость по...

Номер патента: 164889

Опубликовано: 01.01.1964

Авторы: Бардин, Исл, Подвигалкин

МПК: G03G 13/18

Метки: изображения, одновременного, переноса, скрытого, формирования

...периметра соприкосновения формного цилиндра с воспринимающей лентой, Благодаря этому повышается све. точувствительность материала,На чертеже представлена схема электро- фотографического аппарата для осуществления предложенного способа.Светочувствительный слой С (например, слой аморфного селена или селенпда кадмия) нанесен на стеклянный цилиндр 1, покрытый прозрачной проводящей пленкой 2. Световой поток через прозрачную стенку цилиндра и пленку падает на слой С в месте его контакта с валиком 3. Воспршимающее полот (например, Оумажная лента, покрьТая то слоем полистирола), сматываясь с боби протягивается через прижимные валики поступает в проявочное устройство,Между проводящей пленкой 2 и воспр мающей лентой 4 приложено постоянное...

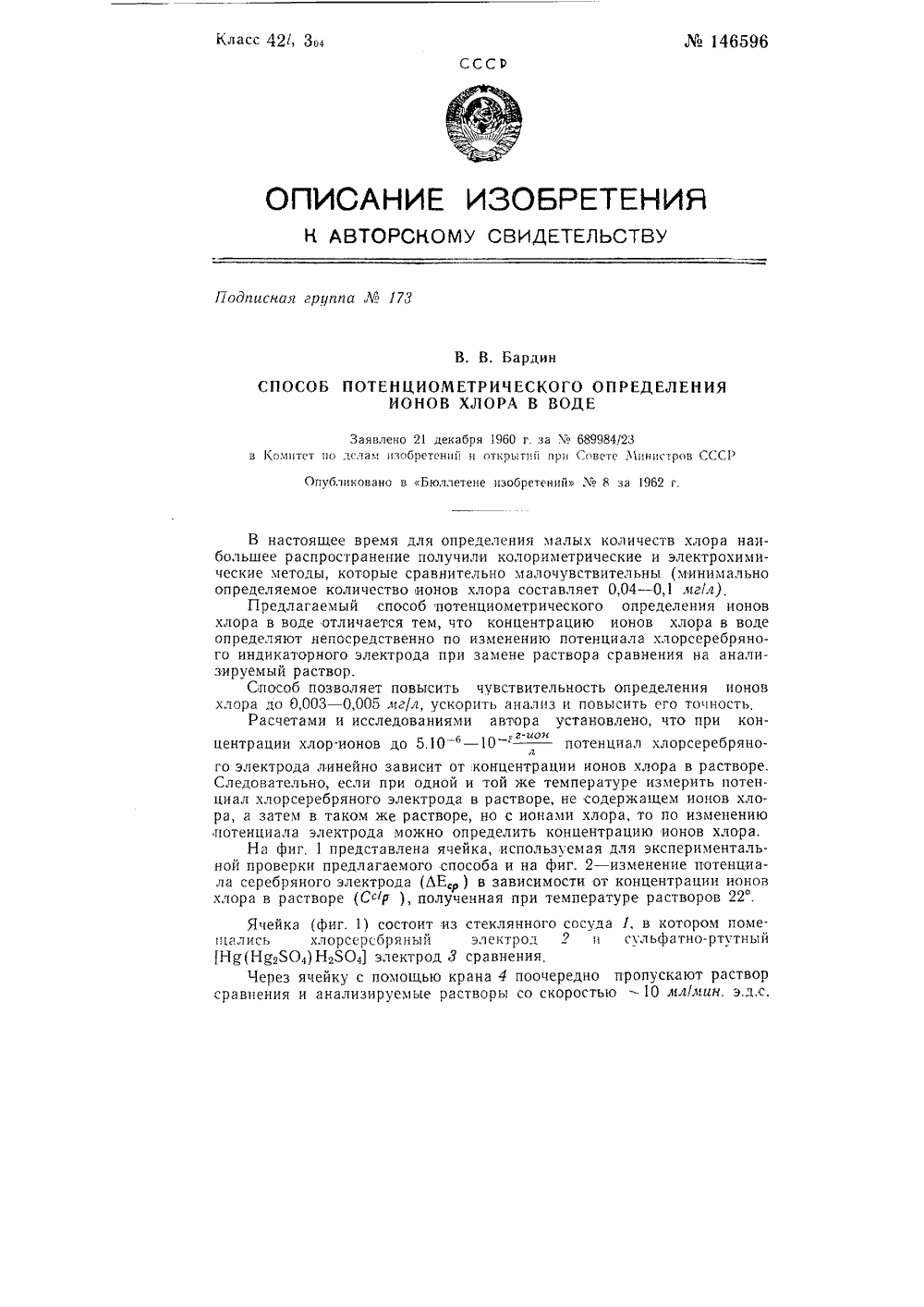

Номер патента: 146596

Опубликовано: 01.01.1962

Автор: Бардин

МПК: G01N 27/333

Метки: воде, ионов, потенциометрического, хлора

...электрода можно определить концентрацию ионов хлора.На фиг, 1 представлена ячейка, используемая для экспериментальной проверки предлагаемого способа и на фиг. 2 - изменение потенциала серебряного электрода (ЛЕ, ) в зависимости от концентрации ионов хлора в растворе (Сер ), полученная при температуре растворов 22.Ячейка (фиг. 1) состоит из стеклянного сосуда 1, в котором помепгались хлорсерсбряный электрол 2 и сульфатно-ртутный Нд(Н,504) Н,304 электрод 3 сравнения,Через ячейку с помощью крана 4 поочередно пропускают раствор сравнения и анализируемые растворы со скоростью -10 мл(л 1 ин. э.д.с,М 14 б 59 б ячейки измеряют потенциометром ППТВ- через 2 - 3 мин после переключения крана 4. В качестве раствора сравнения берут 0,01 н.Н,304....

Номер патента: 144319

Опубликовано: 01.01.1962

Автор: Бардин

МПК: B01D 1/00, B01L 7/00

Метки: автоматический, дистиллятор, лабораторный

...часть которой служит кипятильником, брызгоуловителя, расположенного в верхней части кипятильника, внутренней трубки для отвода и конденсации водяного пара и регулятора уровня, с помощью которого поддерживается заданный уровень воды в кипятильнике. Отличительная особенность предлагаемого дистиллятора состоит в том, что его холодильник и кипятильник выполнены в виде одной вертикальной трубки с верхней расширенной частью.Конструкция и работа дистиллятора поясняется чертежом.Водопроводная вода, пгступающая в холодильник 1 через ввод 2, выводится через отвод 3, Регулятор уровня 4, соединенный с отводом 3 посредством резинового шланга б, поддерживает в кипятильнике б необходимый уровень воды. Образующийся пар через брызгоуловитель 7...

Номер патента: 134074

Опубликовано: 01.01.1960

Авторы: Бардин, Марков, Пушкин

МПК: G07C 3/10

Метки: выработки, машин, привод, счетчику, учета, чесальных

...к счетчику выработки, выполнен в виде коробки 1, установленной на раме машины. Внутри этой коробки смонтированы червячная шестерня 2, передающая движение механизму счетчика (на чертеже не показан) и вращаемый передачей от съемного барабана вал 8, на нижний конец которого свободно посажена втулка 4, подпираемая пружинной 5, На верхний конец вала 8 свободно надет двигающийся по вертикали и сцепляющийся с червячной шестерней 2 полый червяк б, нижний конец которого снабжен бортиком и надетым поверх его кольцом 7, которое посредством соединенного с ним троса 8, перекинутого через блочек 9, связано с ползушкой 10 электроостанова (по авт. св.Мо 124851).При пуске чесальной машины ползушка 10 отводится в заднее положение, увлекая за собой...
