B29B — Подготовка или предварительная обработка материалов перед формованием; производство гранул или заготовок; регенерация пластиков или других составляющих использованных материалов, содержащих пластики

Номер патента: 363606

Опубликовано: 01.01.1973

Автор: Ипос

МПК: B29B 15/02

Метки: латекса, осаждения, синтетического

...г воды. В качестве осадителя добавлялось 6,5 г 30%- ного раствора хлорида магния. Образовавшаяся суспензия имеет содержащества 10% и следующий грсостав:3ческие высокомолекулярные соединения или соответствующие комбинации.Ня чертеже даня схема псполпсп 15 устройства для осажде 1 п 15 смешанного якрилош 1 трнлбутадпенстпрольпого лтекс.В гн 1 жней части осадптельного котл 1 установлено распылнтелш 1 ое устройство 2, направленное внутрь осадительпого котла. Распылительное устройство имеет один подводящий трубопровод для латекса и один для раздуВяопего средстВ, Опо сыоптпрОВя 10 па ОсадптелыОм котле таким образом, что с)сс. раздувающего средства и лятекся гп 1 жс уровня жидкости находящегося В Осадительпом котле Осадка рс 1 спыляется В...

Номер патента: 363611

Опубликовано: 01.01.1973

Авторы: Голомолзин, Лапкин

МПК: B29B 11/02, B29D 23/00

Метки: автомат, маркировки, резки, трубок, хлорвиниловых

...37, которая шарнирно соединена с подпружиненным рычагом 38, находящимся в кинематической связи с кулачком б, для обеспечения возвратно-поступательного движения штока, В центре револьверной го ловки имеется отверстие, в котором проходит подпружиненный стержень 39, имеющий на конце жестко закрепленную ограничительную вилку 40 для сбрасывания отмаркированной трубки в бункер. 35По наружной поверхности головки 35 расположены продольные пазы, служащие для прохождения прямоугольного выступа штока. В рабочем положении головка фиксируется 40фиксатором 41. Револьверная головка расположена в корпусе, имеющем кольцевую канавку для прохождения прямоугольного выступаштока при смене позиций трубки и удержанияштоков в нерабочем состоянии. 45При...

Номер патента: 364458

Опубликовано: 01.01.1973

Авторы: Кузнецов, Орлов, Покровский

МПК: B29B 13/02, B29B 15/10, B29B 9/16 ...

Метки: 364458

...по делам изобретений и открытий при Совете Министров СССРМосква, М(-35, Раушская наб., д. 4/5 Тинограф)я24 Со 1 озиолиграрироыа, Москва, 121019, )л, Маркса - Энгельса, 1 Ф гОпят порошкозую композицию по рецептуре; разделяют слипшиеся ода с другой частицы с нанесенным на ни слоем связующег) при перомсшиван 1 и в порошковой композиции, при этом происходит формирование обол)чки макросферы; отделяют избыток поро 1 нка о макросфер, закгросферы ОтВсрж )ают.Ниже привелн пример осуществлс)сия прел. лнгасмкго способа с использованием и кач- ствоправки вспса)снных ло максимальных размеров по)листирогьных частиц, а в качестве связу,ощих - низковязкой композиции эпокси.1 Ированн)го фенилглицидилового эфир;1 и ог- Врдителя олигоамида Ли...

Номер патента: 364463

Опубликовано: 01.01.1973

Авторы: Доманский, Курицын

МПК: B29B 13/06, B29B 15/02, B29B 7/82 ...

Метки: валков, двухвалковой, зазоров, концах, уплотнение

...ограничители перетекания латекса на торцы валков выполнены в виде расположенных в кольцевых пазах валков и взаимодействующих между собой замкнутых эластичных трубок.На фиг. 1 изображены валки с уплотнением; на фиг, 2 - вид валков с боку; на фиг, 3 - разрез уплотнения по А - А на фиг. 2: б - при максимальном зазоре, в - при минимальном зазоре.Уплотнение зазоров на концах валков двухвалковой сушилки состоит из эластичной 5 замкнутой трубки 1, закладываемой в паз 2валка 3. Второй валок 4 также имеет паз б, в который заложена эластичная замкнутая трубка б. Между валками регулируемый зазор а.10 Уплотнение зазоров на концах валков двухвалковой сушилки, например, для выделения каучука из латекса и сушки его содержит ограничители переливания...

Номер патента: 366012

Опубликовано: 01.01.1973

МПК: B02C 19/16, B29B 13/10

Метки: муки

...воздушной сепарации устанавливают таким образом, чтобы продукт обработки, от366012 О ф 1 Древесная мука с размерами частиц ниже 40 мк 1Р 43чдйоОйдо полученная способом термоме- ханической ак- тивации полученная на молотковых мельницахСвойства древесной муки Насыпной вес, г/дм" Маслоемкость на 100 г древесной муки по ГОСТУ 10086 - 39, гКоличество грамм фталевого ангидрида, вступившего в реакцию с 1 г древесной муки, г 107 235 113 330 250 91 1,37 2,55 О,бб Составитель В. ЧистяковаТехред 3. Тараненко Корректоры: Л. Чуркина и Е. СапуноваРедактор Д, Пинчук Заказ 398/3 Изд.146 Тирагк 576 ПодписноеЦНИИПИ Комитета по делам изобстеппй и открытий прп Совете Министров СССР Москва, Ж, Раушская паб., д. 45 Тииог 1 афин, ир. Сапунова, 2...

Номер патента: 366973

Опубликовано: 01.01.1973

Авторы: Бекин, Городецкий, Засов, Захаркин, Смирнов

МПК: B29B 7/56

Метки: 366973

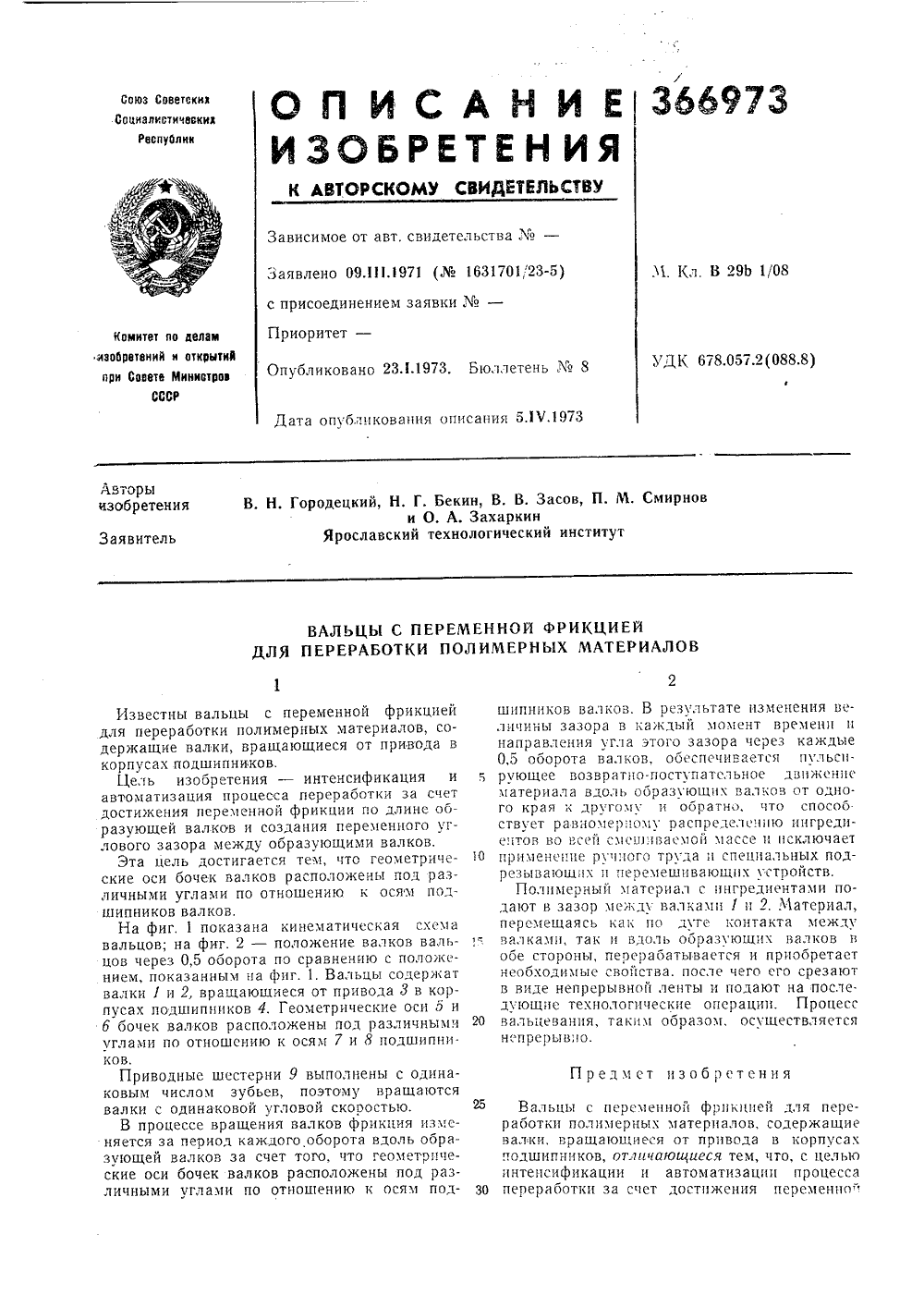

...оси бочек валков расположены под различными углами по отношению к осям подшипников валков.На фиг, 1 показана кинематическая схема вальцов; на фиг. 2 - положение валков вальцов через 0,5 оборота по сравнению с положением, показанным на фиг. 1. Вальцы содержат валки 1 и 2, вращающиеся от привода 3 в корпусах подшипников 4. Геометрические оси 5 и б бочек валков расположены под различными углами по отношению к осям 7 и 8 подшипников,Приводные шестерни 9 выполне ковым числом зубьев, поэтому валки с одинаковой угловой скорВ процессе вращения валков фр няется за период каждого оборота зующей валков за счет того, что ские оси бочек валков расположе личными углами по отношению шипников Валков. В результате изменения величины зазора в каид 1 Й...

Номер патента: 367662

Опубликовано: 01.01.1973

Авторы: Долгодворов, Фокин

МПК: B29B 11/02, B29C 37/00

Метки: вырезки, головка, колец, резцовая, типа

...фиг. 1 изображена резцовая головка с закрепленным на ней кольцевым прижимом, продольный разрез; на фиг. 2 - разрез по А - А на фиг, 1; на фиг. 3 - узел 1 на фиг. 1 и частичный разрез по Б - Б на фиг. 2.Кольцевой прижим к резцовой головке (оправке) состоит из прижимного устройства и сферического шарнира, смонтированного на толкателе резцовой головки.Прижимное устройство состоит из опорного кольца 1 (см. фиг. 3), которое непосредственно прижимает вырезаемое кольцо-деталь, вставленное в кольцевой паз обоймы 2 по ходовой посадке для вращения обоймы и исключения попадания стружки в соединение. Обойма имеет два паза для размещения резцов. Для предотвращения выпадания кольца 1 из обоймы 2 на его наружном диаметре имеется кольцевая выточка, в...

Номер патента: 368049

Опубликовано: 01.01.1973

Автор: Шиповской

МПК: B23D 15/04, B29B 11/02

Метки: всесоьозная

...28.В исходном положении подвижный нож 5перпендикулярен движущемуся ленточномуматериалу, упоры 25 установлены симметрично относительно оси вала 22, а соедпнсннысвместе толкатели 17 и 18 находятся на равном расстоянии от упоров 25.Для получения заготовки, например, в виде неравнобочной трапеции, т. е. заготовки с разными углами реза, вращая штурвалом 2 б винт 24, сдвигают упоры 25 на расстояние, соответствующее величине меньшего угла реза. Для получения большего угла реза толкатель 18 отводят от жестко закрепленного толкатсля 17 и фиксируют винтом 19.После настройки поворотного устройства включают электродвигатель подачи материала. Тянущие валики начинают подавать ленточный материал через прямоугольное отверстие неподвижного ножа 9....

Номер патента: 368053

Опубликовано: 01.01.1973

Авторы: Алёшин, Калугин

МПК: B29B 15/10, B29C 53/68

Метки: оболочек, стеклопластика, формования

...в камере полимеризации; крючки 21 для поддерживания заготовки на цепи в камере поли меризации; концевые выключатели 22 и 2,т,включающие и останавливающие механизмы обмотки; кабестан-съемник 24,Дорны 6, покрытые разделительным слоем(если необходимо замотанные в поперечном 20 направлении нитями) со вставленными переходниками 7 в виде звездочек подводятся к отверстию в кольцевой пропиточной ванне 3 при помощи подающей цепи 16 с поддерживающими крючками 17. В нижней части пере ходника 7 закрепляются жгуты, которые располагаются между его зубьями. Жгуты подаются с бобин 1 через пропиточную ванну 3 и направляющие ролики 2.Затем дорн 6 вместе со жгутами опускается 30 в формующую трубу 9. Подача дорнов 6осуществляется подающей цепью 1 б...

Номер патента: 368056

Опубликовано: 01.01.1973

Авторы: Петров, Старателев

МПК: B29B 11/02

Метки: вырубки, заготовок, полосового

...плите 3 траверсы 4 вырубного пресса; съемник 5, жестко соединенный со стержнями б и 7; и выталкиватель 8, жестко связанный со стержнями 9 и 10, Стержни б, 7, 9 и 10 имеют возможность перемещаться в направляющих втулках 11, запрессованных в плите 3 и подпружиненных относительно плиты пружинами 12.К нижним торцовым поверхностям съемника 5 выталкивателя 8 прикреплены соответственно подушки 13 и 14 из губчатого материала. Подушки образуют с распределительными канавками 15 и 1 б съемника 5 и выталкивателя 8 полости, соединенные с осевыми отверстиями полых подпружиненных стержней б и 9 для подачи смазки к подушкам из резервуара при помощи гибких шлангов 17 и 18.Внутренний профиль подушек 13 и 14 соответствует профилю штанцевого ножа 1 и...

Номер патента: 368792

Опубликовано: 01.01.1973

Авторы: Авторы, Балаев, Веремеев, Гальперин, Козлова, Назарьевский, Обретени, Тишин

МПК: B29B 9/10, B29C 67/20

Метки: блочного, истирола, пенопол

...смешение, больше, чем требуется для насыщения полимера (поэтому смешение происходит в более легких условиях), Из смесителя 4 раствор полистирола через дроссельное устройство 6 поступает в расширитель 6, в котором поддерживают давление и температуру, обеспечивающие заданную концентрацию вспенпвающего агента в соответствии с упругостью паров цизкомолекуляриой жидкости цад раствором полистирола.Из расширителя 6 расплав полистирола, цасьиценный вспецивающим агентом, шнеком Т илц насосом подают на граиулирующую головку 8. Выходящие из головки стренгп с температ рой 120 - 130 С проходят водяную ванну 9 и поступают в гранулятор 10. Избыток вспеиивающего агента, поданного в смеситель, удаляют из расширителя 6 в виде паров, охлаждая массу до...

Номер патента: 371083

Опубликовано: 01.01.1973

МПК: B29B 17/00

Метки: 371083

...одновременного в с двух сторон ких изделий, наизделие пропусх один под друи отделение пороизводят в зорастяжения слоогибания издес присоединением заявкПриоритет Известные способы отделения поверхностных слоев материала с резиновых изделий, заключаются в том, что отделение слоев проводят режущим инструментом путем лущения,В известных способах предусмотрено удаление поверхностного слоя с монолитного резинового изделия, что не позволяет использовать его для одновременной двусторонней обработки длинномерных резинотехнических изделий, например транспортерных лент,С целью обеспечения одновременного отделения поверхностных слоев с двух сторон длинномерных резинотехнических изделий, например транспортерных лент, изделие пропускают...

Номер патента: 372071

Опубликовано: 01.01.1973

Авторы: Глуз, Журин, Колосов, Начинкин, Сорокин, Юферов

МПК: B29B 11/06

Метки: аппарат, полимерных, связующих

...испытаниями было установлено, что для полученияоднородных по геометрическим характеристикам волокнистых полимерных связующих необходимо обеспечить подачу полимера в зону10 установившегося течения осадительной ваннытаким образом, чтобы струйки полимера попадали в зону максимального давления и в равномерный поток осадительной ванны. Это достигается тем, что фильеры 4 располагаются на15 расстоянии, равном 1/з - /з диаметра ротора,считая от его нижнего края, так как стабилизация потока осадительной ванны наступаетна высоте, равной т/; - % диаметра ротора.Однородность потока осадительной ванны в20 этой зоне достигается подбором соотношениядиаметров статора и роора в пределах от1,02 - 1,2. При этом зазор между ротором истатором должен быть в...

Номер патента: 372072

Опубликовано: 01.01.1973

Авторы: Кон, Пйт

МПК: B29B 13/04

Метки: библиотека

...битум имеет наибольшую вязкость, но сохраняют свойства жидкости и может практически транспортироваться по термоизолированному трубопроводу и при диспергировании тянуться в длин ные волокна без образования мелких гранул.П р и и е р. После окисления битум, имеющий температуру размягчения 104 С, охлаждают кипящей водой до 124 - 144 С, после чего его подают по термоизолированному или 20 обогреваемому теплоносителем битумопроводу на центробежный элемент для расчленения и охлаждения в потоке охлаждающего воздуха. Образующиеся при вращении центробежного элемента волокна битума переплетаются и 25 слипаются между собой, в результате чего охлаждаемый битум приобретает объемно-сетчатую волокнистую структуру. Этому способствует завихрение...

Номер патента: 372077

Опубликовано: 01.01.1973

Автор: Лопатин

МПК: B29B 13/02, B29C 44/02

Метки: пенопластов, формования

...и процесс повторяется.Емкость, контейнер и формы должны бытьиз нержавеющего материала или покрыты им, 15 Чтобы процесс был непрерывным, нужноиметь одну емкость и 2 - 3 контейнера. Емкость должна плотно закрываться, чтобы уменьшить испарение раствора. Формы должны быть перфорированными.20 Способ экономичен, так как раствор толькоодин раз доводят до кипения, а затем температуру кипения поддерживают путем периодического добавления воды или раствора иззапасной емкости.25 Запасная емкость необходима потому, чтов момент загрузки контейнера раствор должен заполнять все формы, для чего количество раствора берется избыточным. Бисер до вспенивания занимает небольшой объем, по мере ЗО вспенивания бисер (гранулы), увеличиваясь до372077...

Номер патента: 372079

Опубликовано: 01.01.1973

Авторы: Акимов, Бронштейн, Вишн, Иванов

МПК: B29B 15/04, B29B 7/64, B29C 37/00 ...

Метки: барабана, нож, поверхности, срезания, цилиндрической

...ступенчато, Кроме того, на оправке со стороны, противоположной расположению режущей пластины, установлены упоры. подшипниках б и связаны через рычаг 7 спружинным прижимным устройством 8.Срезающее лезвие 2 своей свободной кромкой (острием) прилегает к образующей ох 5 лаждаемого изнутри барабана 9. Прилеганиеобеспечивается в результате сжатия пружиныприжимного устройства 8 и при изгибе срезающего лезвия 2 совместно с пакетом пластин 3, а также в результате притирки острия10 лезвия 2 к барабану 9.В установке замораживания - оттаивания,имеющей барабан длиною 3 м и диаметром2 л, установлено срезающее лезвие толщиной0,6 мм. При такой толщине обеспечивается15 быстрое самозатачивание острия срезающеголезвия 2.Для изменения активной ширины...

Номер патента: 373150

Опубликовано: 01.01.1973

Автор: Шкуро

МПК: B29B 7/82, B29C 43/46

Метки: валок, гс, нагревательный, оgt, —я

...подшипниковые узлы и получению неравномерного температурного поля по длине валка.В предложенном валке для сокращения теплопотерь с поверхностей цапф последние взаимодействуют с опорными втулками посредством цилиндрических стержней, расположенных по периферии цапф.На чертеже изображен описываемый нагревательный валок.Нагревательный валок 1 содержит корпус с цапфами, подшипники 2 и опорные втулки 3 с каналами для охлаждения, установленные под подшипниками валка. Поверхности цапф взаимодействуют с опорными втулками посредством цилиндрических стержней 4, расположенных по периферии цапф.При нагреве валка тепло от поверхности 5 цапф передается цилиндрическим стержням,опорным втулкам и подшипникам, Цилиндрические стержни сокращают площадь...

Номер патента: 373166

Опубликовано: 01.01.1973

МПК: B29B 13/10, B29D 31/50

Метки: пластичных, полимерных

...за формованием и, колодку по ложки карка каркаса и р стны способы нз ерных пластичны зиновой обуви нав том, что перед ей заготовок обу материала - под истого материала заготовки. делии изнапри- ключаюи вулкакрывают а, слоем зи новым Предлагаление и каобуви. Предмет изобрете Предлагаемый способ отличается от известных тем, что резиновый слой заготовки наносят путем дробления резиновой смеси измельчающим инструментом, с приданием образующимся мелкодисперсным пластичным частицам смеси кинетической энергии для их слипания с образованием резинового слоя заготовки.Предлагаемый спосоо дробления может быть применен и для изготовления изделий промтехники, в частности шин, приводныхремней и др. Способ изготовления изделий из полимерных...

Номер патента: 374195

Опубликовано: 01.01.1973

Авторы: Ванны, Вид, Вижной, Включают, Вход, Вых, Дона, Колеса, Общий, Останавливают, Отключают, Отличающеес, Перемещени, Подвижную, Поступательного, Привода, Рейки, Сливают, Снабженной, Сочетание, Фиг, Целью, Чистку, Что

МПК: B29B 15/04

Метки: барабан, ванну-поддон, вращаемый, выделения, вымораживающий, каучука, латекса, латекса1известны, латексную, опорах, подвижную, подшипниковых, полый, содержащие, устройства

...для погорота ванны-поддона в направлении ее перемещения,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид по стрелке А на фиг. 1.Устройство для выделения каучука из латекса состоит из вымораживающего барабана 1, ножа 2 для снятия пленки каучука, ванны- поддона 8, выдвижной тележки 4, зубчатых реек б, зубчатых колес б, рамы 7 и привода 8.Перед чисткой ванны-поддона от рабочей поверхности барабана 1 отводят нож, останавливают установленный на раме 7 барабан,сливают из поддона остатки продукта, отключают стопорное устройство (на чертежах не показано), фиксирующее рабочее положение выдвижной тележки 4, и включают привод 8 5 перемещения тележки с ванной-поддоном. Одновременно ванна-поддон 3 поворачивается...

Номер патента: 374201

Опубликовано: 01.01.1973

МПК: B29B 11/02, B65H 29/22

Метки: tt»iii-=iibfl, бекиит, всесоюзнаяn, гольберг, лбиб, обыденников, промышленности, шинной, €ю№

...НИИП одписпое ипография, пр, Сапунова,3После включения транспортера между валками тянульной пары подаются полосы раскраиваемого материала и протягиваются к резательному приспособлению, При перемещении штока цилиндра влево транспортерная лента подает полосы материала влево на величину, равную ходу штока (на величину, равную длине получаемых заготовок), После подачи выполняется рез; затем шток пневмоцилиндра возвращается в исходное положение, при этом обгонная муфта обеспечивает неподвижное состояние тянульной пары и транспортерной ленты. Крайнее левое положение штока соответствует левому положению плунжера цилиндра, а крайнее правое положение штока регулируется перемещением гайки-упора при вращении винта и, таким образом,...

Номер патента: 376236

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B29B 9/00

Метки: грануляции, порошкообразных, прессматериалов, термореактивных

...Формообразующие поверхности валка должны иметь высокую чистоту и хромирование. Расположенная на формующем валке 2 плоская лента 3 имеет размеры в сечении, соответствующие размерам кольцевых канавок на валке 2. На кромках лент имеются скосы. Количество лент соответствует количеству кольцевых канавок на валке 2. Материал лент - сталь. В кольцевых канавках вспомогательного валка 4 размещается лента 3. Ширина канавок соответствует ширине лент, глубина канавок на 1 - 3 мм больше толщины ленты. Валок 4 не имеет индивидуального привода и свободно вращается в подшипниках.376236 10 Гранулируемый2 материал Для натяжения ленты 3 служит натяжной ролик б. Каждую ленту целесообразно натягивать индивидуально и лишь при высокой точности изготовления...

Номер патента: 376237

Опубликовано: 01.01.1973

Авторы: Вител, Клевенский, Крупное

МПК: B29B 11/12, G01F 13/00

Метки: гидромеханическим, дозирования, машинам, объемного, приводом, роторным, таблетировочным

...не показан) засыпается пресс-порошок. Объем необходимой дозы в матрице 5 определяется положением верхнего торца нижнего пуансона б относительно поверхности стола 4. Положение пуансона б, в свою очередь, обусловливается положением ролика ползуна 8. Положение ролика ползуна 8 в момент входа очка матрицы 5 под окно бункера 22 (или, что то же самое, заданная доза пресс-порошка в матрице) зависит от того, в каком положении по высоте находится в это время подвижный участок копира 13, Изменение положения последнего достигается следующим.При вращении вала 1 машины в момент, соответствующий входу очка матрицы 5 под окно бункера 22, упор 19 подходит под щуп 15, шарнирно закрепленный на станине, В зависимости от заранее установленной высоты упор...

Номер патента: 376238

Опубликовано: 01.01.1973

МПК: B29B 7/82, B29C 43/46

Метки: валковым, валок, машинам

...прикрепленных к торцовым стенкам барабана и имеющих ка - 10 для подвода теплоносителя и ка - 1 б для отвода теплоно. сителя.Винтовые двухзаходные каналы выполнены в виде двух смежных винтовых каналов переменного сечения от торцов к середине валка. Целесообразно винтовые двухзаходные каналы начинать и заканчивать кольцевыми проточками 1 б и 17 и разделять эти проточки заглушками 18 на зоны 19 и 20 подвода теплоносителя и зоны 21 и 22 отвода теплоносителя.Теплоноситель из тепловой станции по каналу б подают в канал 7, где его разделяют на два потока: по каналу 8 теплоноситель направляют в винтовой канал 28, а по каналам 9 и 10 - в винтовой канал 24. По мере прохождения теполносителя по каналу 28 его температура понижается, то же 20...

Номер патента: 376244

Опубликовано: 01.01.1973

Авторы: Велье, Ветров, Вторы, Лте, Наумов

МПК: B29B 11/02

Метки: заготовок, пластичных, резки

...уста ебок 3, соедиу 4 с электромаятникового по всей длине ается с прием Дата опубликования описан Авторыизобретения С. А, Гавриков Изобретение относится к устройствам для резки термопластичных стержней на заготовки, является дополнением к горизонтальному прессу или экструдеру и может применяться в тех случаях, когда бесконечный пластичный 5 стержень практически любого сечения разрезают на большое количество одинаковых частей,Известные устройства для резки пластичных заготовок, например стержней, содержащие 10 неподвижный и подвижный ножи, систему автоматического управления устройством и направляющие лотки.Цель изобретения - упрощение устройства.Это достигается тем, что подвижный нож 15 выполнен в виде маятникового скребка, установленного...

Номер патента: 376255

Опубликовано: 01.01.1973

Авторы: Авторы, Витвицкий, Жданов, Петухов, Сенатос, Тимофеев, Четвертухин

МПК: B01D 35/02, B29B 13/10, B29C 47/68 ...

Метки: полимера, прессу, расплава, фильтрации, червячному

...В. Суммарное сечение камер Г и Д и сечениевнутреннего канала втулки 3 подбираются из условия равенства их пропускной способности, В каналах Б и В со стороны входа расплава 5 установлены взаимозаменяемые фильтрующиеэлементы, состоящие из решетки 4, сменного пакета сеток 5 и крепежной втулки б. Необходимое уплотнение тщательно притертой поворотной оправки 2 обеспечивается затяжкой 10 гайки 7 с шайбой 8. Отверстия в корпусе-переходнике 1, предназначенные для смецы фильтрующих элементов, закрываются пробками 9.Принцип действия описываемого устройствазаключается в следующем.15 Экструдируемый расплав. полимера движется по цилиндрическому каналу корпуса-переходника 1, продавливается через пакет сеток 5, очищается от примесей и поступает в...

Номер патента: 376262

Опубликовано: 01.01.1973

Авторы: Акимов, Прищепенко

МПК: B29B 11/10, B29C 63/14, B29D 29/00 ...

Метки: поликлиновых, ремней

...ремней, путем образования,на предварительно собранном бесконечном холодном основании профильного слоя.Однако при наложении сформированной 5 ленты на холодное основание происходит ее усадка, приводящая к искажению заданного лрофиля ремня и изменению его шага,С целью улучшения качества ремней по предлагаемому способу образование профиль ного,слоя осуществляют путем спиральной намотки на основание горячей экструдируемой ленточки с одновременным формованием ее в кольцевые замкнутые реора заданного профиля, 15Сущность предлагаемого способа поясняется чертежом.На барабане 1 любым известным способом собирают основание 2, содержащее слой растяжения, силовой, слой и,прямолинейную часть 20 слоя сжатия поликлинового ремня. Затем к барабану...

Номер патента: 376923

Опубликовано: 01.01.1973

Авторы: Вильгельм, Иностранцы, Лео

МПК: B29B 9/06

Метки: 1939871, 1969, 1973удк, 2(088, viii, бюллетень, дата, ле, описания, опубликования, сссрi, фргопубликовано, —приоритет

...отводной меаннзм, выполненный в виде тележки 17 (см, фиг. 4), имеющей возможность перемещаться на роликах 18 по соответствующим направляющим 19. На тележке смонтирован силовой цилиндр 20, шток которого соединен с нижней частью 21 корпуса отводного меха. ннзма. На тележке также установлены теле скопнческие опоры 22, верхние концы кото рых, как и шток силового цилиндра, соедине ны с нижней частью корпуса отводного ме ханизма. Такое конструктивное выполнение обеспечивает подъем и опускание корпуса отводного механизма, а также его перемеще. нне совместно с тележкой, перекатывающей. ся на роликах по направляющим 19.Нижняя часть 21 и верхняя часть 23 кор 5 10 15 20 25 30 35 40 45 50 55 60 65 пуса отводного механизма разделены ситом 24, К...

Номер патента: 377166

Опубликовано: 01.01.1973

Авторы: Есипов, Журавлев

МПК: B01J 2/06, B29B 9/10

Метки: задания, истечения, капель, мономеров, путем, смесей, струйного

...плане.Устройство для задания капель ссосуда цилиндрической формы 1 с дСосуд снабжен перегородками 3 изующими камеры для подачи мономсмешивающейся жидкости,Одна из перегородок 3 имеет каналы переменного сечения 4 для подааи неомешивающейся жидкости, расширяющиеся по холоду движения струи.5 Перегородка 5 снабжена сооснымиалами переменного сечения соплами б1 вода мономера, концы которых вход аналы переменного сечения.Предложенное устройство раб ает следую щим образом.Иономер А и несмешивающая жидкость Бпюступают в устройство через штуцеры, Струя мопомдра, выходящая из сопла б, подхватывается потоком эмульгатора, делится на кап ли и выносится из устройства в аппарат наполимеризацию. Конусиое расширение создает условия, при которых скорость...

Номер патента: 377240

Опубликовано: 01.01.1973

Авторы: Ромушкевич, Язловицкий

МПК: B29B 9/06

Метки: гранулятор, термопластов

...короб 10 для сброса гранул и смотровое окно 11.Вышедший из экструдера 1 расплавленныч материал через гранулирующую головку 2 поступает на формующую решетку 3; одновременно по внутренним каналам головки 2 на формующую решетку 3 из замкнутого циркуляционного контура подается охлаждающая вода, которая поступает на лопасти режущего устройства 4 и приводит его во вращение. Ножи устройства 4, перемещаясь по формующей решетке 3, режут выдавленный расплав на гранулы, которые уносятся водой, омывающей формующую решетку. Срезанные гранулы вместе с водой поступают на неперфорированный приемный участок 8 отжимной 5 центрифуги б, а затем на перфорированныйучасток, где обезвоживаются в процессе транспортировки к приемному коробу 10. Отжатая в...

Номер патента: 377251

Опубликовано: 01.01.1973

Авторы: Доманский, Курицын

МПК: B29B 13/06, B29B 15/04, B29B 7/64 ...

Метки: нож, пленки, поверхности, снятия, сушильного

...4, кронштейнов 5, укрепленных на оси с помощью гаек б и имеющих вилки 7, оправки ножа 8 с лезвием 9, пружины поджатия 10 лезвия 9 и направляющих 11 с пазами 12.Направляющие 11 жестко укреплены концентрично относительно барабана, таким образом, чтобы лезвие 9 передвигалось параллельно оси барабана и постоянно прилегало по образующей к его поверхности. Лезвие 9 ножа укреплено в оправке 8, насаженной на ось 1, которая при помощи вилок 7 имеет возможность передвигаться по направляющим 11, Между оправкой ножа 8 и кронштейнами 5 установлены пружины 10, прижимающие лезвие 9 к поверхности барабана, а вилку 7 к направляющей 11. Для передвижения ножа навстречу вращению барабана необходимо передвинуть ось 1, при этом пальцы 2 5 будут скользить...
