B29B 9/10 — формованием материала, т.е. обработкой его в расплавленном состоянии

Номер патента: 102132

Опубликовано: 01.01.1955

Авторы: Преображенский, Титов

МПК: B29B 9/02, B29B 9/10

Метки: дробления, новолачных, охлаждения, смол

...вертикально внизс высоты 5 ь в виде тонких нитей (1 -2,5 зрзь), охлаждаемых током встречноговоздуха, и достигает конца пути уже ох.лажденнои и твердой. Во время паденияи дальнейшей транспортировки шнеком отместа падения нити дробятся на кусочкидлиной 1 - 5 зь.ьь,На чертеже изображен аппарат для выполнения предлагаемого способа.1 асплавленная смола сливается из варочного котла в прямоугольную емкость11) с обогреваемым коническим днищем,имеющую съемное решетчатое дно (2) с отверстпызиь, диы 3 ьстроз 3 - 5 "ь ьь п расгтояпиез Лье;кду кх центрамп Ь - 10 ми. Пз кони еской емкости смола с;икается через отверсгия решетки в виде тонких питеп,ньамстром 1 - 2,5 изь, идущих идолп вертикальной шахты (3), Высота иадениь нити должна бьть не менее 4 -...

Номер патента: 115134

Опубликовано: 01.01.1958

Авторы: Антонов, Жегневский, Рябенький

МПК: B29B 9/10

Метки: грануляции, пластмасс, полиэтилена, способа, типа, шнекмашина

...шнекмашина для осуществления способа, состоящая из корпуса и головки с фильтровальными сетками и решетками для образования жгутов, отличается тем, что к головке ее прикреплена прилегающая к решетке фильерная решетка с меньшим числом отверстий. за которой установлена прижимаемая к ней пружиной система вращающихся многолопастных ножей, насаженных на вал, и закрепленная на корпусе шнекмашины.Общая технологическая схема осуществления способа гранулирования представлена на фиг, 1, где 1 - шнекмашина, 2 - место филь ерной решетки, 3 в место резательного устройства, 4 в вентилятор, 5 пневмотранспортный трубопровод, 6 - циклон, 7 в смеситель.Схема устройства специальной головки к типовой шнекмашине представлена на фиг. 2, где 8 - корпус типовой...

Номер патента: 125031

Опубликовано: 01.01.1959

Авторы: Бродский, Ловецкая, Песин, Рипс, Сагалаев

МПК: B29B 13/04, B29B 13/10, B29B 9/10 ...

Метки: порошкообразной, смолы

...ее дробление и, таким образом, отпадает необходимость в работе размольного оборудования и полностью отпадает ручной труд.Способ осуществляется следующим образом.Готовую расплавленную "молу с температурой 100 - 130 из варочного котла или иной промежуточной емкости направляют в пневматические форсунки распылительной камеры, в которых смола под влиянием струи сжатого воздуха диспергирует с образованием факела значительной поверхности теплообмена,Распыленная смола, взаимодействуя с хладагентом - воздухом, нагнетаемым вентилятором в камеру (по принципу прямо- или противотока охлаждается и, в з;,висимости от гидродинамнческого режима, застывает в виде крупинок или нитей, которые отсасывают мелющим вентилятором. В вентиляторе массу...

Номер патента: 142418

Опубликовано: 01.01.1961

Авторы: Клим, Либерман, Приедитис

МПК: B29B 9/10

Метки: порошкообразных, термопластов

...растворителей,Отличительной особенностью описываемого способа является то, что расплав термопласта подвергают центробежному распылению, после чего расплавленные частицы выдерживают при температуре выше точки его плавления, а затем образовавшиеся шарики охлаждают, Такой способ обеспечивает получение твердых шаровидных частиц термопласта центробежным распылением непосредственно из расплава.Расплавленная термопластмасса под действием центробежных сил вращающегося распылителя равномерным слоем распределяется 1 по его рабочей поверхности и, непрерывно перемещаясь к периферии распылителя, отрывается от его края в виде коротких тонких нитей.Длина нитей зависит от поверхностного натяжения, вязкости и удельного веса пластмассы, а также...

Номер патента: 142419

Опубликовано: 01.01.1961

Авторы: Клим, Либерман, Приедитис

МПК: B05B 3/02, B05B 3/12, B29B 9/10 ...

Метки: порошкообразных, термопластов

...поверхности кольцевой камеры оборудованы обогревом,Установка такой конструкции обеспечивает получение твердыхшаровидных частиц термопласта.На чертеже схематически изображена установка для изготовленияпорошкообразных термопластов.В кольцевой камере 1, обогреваемой сверху и снизу регулируемыми источниками 2 и 3 тепла, расположен грибовидный центробежныйраспылитель 4, который снизу также обогревается регулируемымисточником. 5 тепла. Распылитель приводится во вращение со скоростью порядка 15000 - 20000 оборотов в минуту от электропривода(на чертеже,не показан). Над центробежной частью распылителя расположено. регулируемое посредством иглы б сопло 7 плавильного узла 8, например, автоклава или шнекмашины. Вся установка заключена в...

Номер патента: 147756

Опубликовано: 01.01.1962

Автор: Зайцев

МПК: B29B 9/10

Метки: пластического, тел, формования, шарообразных

...оболочка 3 прижимается к углублениям 2, а между обеими резиновыми оболочками формуются шарики 5. Пройдя район стыка барабанов, упругая оболочка 3 выпрямляется, отрываясь от стенок углублений, а площадь прилегания оболочек к шарикам Б сокращается до минимальной величиныВ этих условиях шарики весьма легко отделяются от упругой оболочки под действием собственного веса в сочетании с даже незначительной центробежной силой. Шарики, не отделившиеся от резиновой оболочки, могут быть легко удалены съемными ножами б.Сжатие шариковупругими оболочками в период расхождения поверхностей барабана исключает разрыв сформированных шариков, наба 14775 б людаощихся у двух барабанных устройств для формования без упругой оболочки, что уменьшает процент...

Номер патента: 149562

Опубликовано: 01.01.1962

Авторы: Павликов, Сахарова

МПК: B29B 9/10, C08J 3/12

Метки: гранулирования, смол, фенолформальдегидных

...процесса гранулирования, предлагают смолу в расплавленном состоянии или в виде кусков подавать при размешивании в предварительно нагретый до 105 - 120 С этиленгликоль. Последний должен содержать 5 - 6% талька от веса смолы. При высокой температуре куски смолы плавятся и под воздействием мешалки образуются частицы смолы в виде шариков диаметром от 1 до 4 мм. Частицы смолы в результате адсорбции талька приобретают при охлаждении устойчивую, неслипающуюся форму гранул. После охлаждения полученной суспензии до температуры 20 - 25 С образовавшиеся твердые гранулы отфильтровывают, промывают холодной водой и сушат,В лабораторных условиях предлагаемым способом было получено в граулированном состоянии несколько видов...

Номер патента: 159969

Опубликовано: 01.01.1964

МПК: B29B 9/10

Метки: 159969

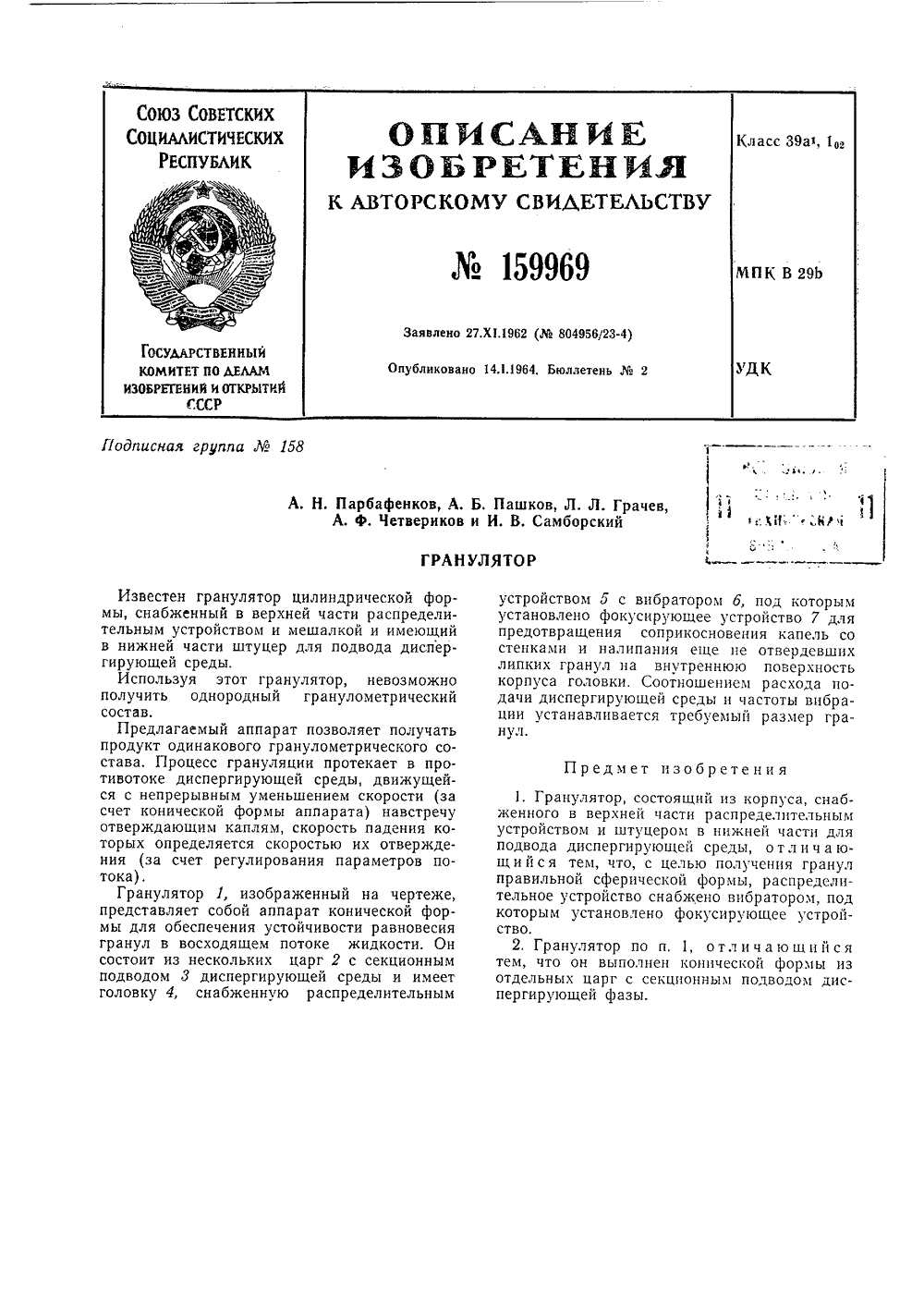

...потока).Гранулятор 1, изображенный на чертеже, представляет собой аппарат конической формы для обеспечения устойчивости равновесия гранул в восходящем потоке жидкости. Он состоит из нескольких царг 2 с секционным подводом 3 диспергирующей среды и имеет головку 4, снабженную распределительным устройством 5 с вибратором б, под которым установлено фокусирующее устройство 7 для предотвращения соприкосновения капель со стенками и налипания еще не отвердевших липких гранул на внутреннюю поверхность корпуса головки. Соотношением расхода подачи диспергирующей среды и частоты вибрации устанавливается требуемый размер гра- нул Предмет изобретения 1. Гранулятор, состоящий из корпуса, снабженного в верхней части распределительным устройством и...

Номер патента: 195082

Опубликовано: 01.01.1967

Автор: Тумченок

МПК: B29B 9/10

Метки: вибрационный, гранулятор

...эластичная труба, взаимодействующая с приспособлением для гранулирования, установленным под бункером, содержащим колесо с роликами и снабженную пружинами наковальню. Предложенный вибрационный гранулятор позволяет получить равномерный гранулометрический состав из пастообразных материалов.На чертеже изображен общий вид гранулятора. Он содержит установленныи вупругих опорах 2 бункер 3, снижней части патрубком 4, напится эластичная труба 5, взащая с роликами б, подвижно ув колесе 7, установленном под плетень Ло 9УДК 66.099.2.05(088,8 тТрубу 5 прижимают роликами б к наковальне 8, снабженной пружинами 9.Пастообразный материал загружают в бункер 3. Под действием вибраций, возникающих при работе, материал по патрубку 4 поступает в эластичную...

Номер патента: 197928

Опубликовано: 01.01.1967

Автор: Матвеев

МПК: B29B 9/10

Метки: гранулятор-питатель

...вал 10 с правой-левой нарезкой; концы направляющей 9 закреплены в Опорах 11, а ведущий вал в конце-концов сосди еп с редуктором и электродвигателем В зубчатой рейке просверлены гранулпрующие отв рстия 12. Г 1 од зуочатой рейкой поперек п 1 эоходит;ептт 13 смшп,7 к. Д,7 я резки жгутов :ассы па чсИц предусмотрен подвижной нож 11. 1 и ко;иах реки выполнены уп 017 ы 15, расположеппыс иад контактами 1 б вь:ключателя электродвиг;егя. Шестерня и зубчатая рейка имеют прямые или косые зубья, послед;шс обеспечшают более равномерную загрузку пастообразпой массы а ленту сушилки. Шестерен может быть и больше, в завис гмости от задаваемой производительности,Грапулятор-питатсль работает следующим Ооразом. В бу,ке 17заг 1 ужают пастооб 17 азпую массу,...

Номер патента: 256988

Опубликовано: 01.01.1969

Автор: Хусточкин

МПК: B29B 9/10

Метки: гранулирования, смолообразиыхпродуктов

...из обогреваемой теплоносителем емкости 1 с соплами 2, над которыми установлены дозирующие органы-пружины 3 и плунжеры 4, совершающие с помощью эксцентрикового механизма 5 возвратно- поступательное движение и выталкивающие порции смолы на движущуюся ленту конвейера б.Дозирующий орган выполнен в виде двухпружин 3 и 7, свободно надетых на плунжер 4 и разделенных шайбой 8. Жесткость пружины 7 больше жесткости пружины 3.Устройство работает следующим образом. О Для получения порций расплавленной смолы в виде капель определенного веса плрнжсрам 4 с помощью эксцентрикового механизма б сообщают возвратно-поступательные перемещения.5 Когда плунжер 4 находится в верхнем крайнем положении см. фиг. 3), расплавленная смола проходит между витками...

Номер патента: 249594

Опубликовано: 01.01.1969

Авторы: Конструкторское, Механизации

МПК: B29B 9/10

Метки: гранулирования, полимерныхматериалов

...бункер прц пе 5 регцбе ленты на приводном барабане конвейера,Устройство для гранулированця полю материалов, преимущественно смолообр содержащее обогреваемую емкость с со в которой расположены соверш ающи 5 вратно-поступательное движение плунж лецгочный конвейер, от,тчающееся тем,целью получения гранул определенной ц веса, плуцжеры снабжены дозиру элементами, выполненными в виде 0 эластичного конуса.ерны азных, плами, е возеры, ц что, с формы ющпмц полого Известно устройство дляполимерных материалов,смолообразных, содержащее окость с соплами, в которойвершающие возвратно-поступние плунжеры, и ленточный коВ предлагаемом устройствежены дозирующими элементами в виде полого эластичногдаря чему можно получатьленной формы и веса,гранулирования...

Номер патента: 251809

Опубликовано: 01.01.1969

Авторы: Бармашин, Вители, Мошенский, Сараев

МПК: B29B 9/10

Метки: гранулятор, грануляции, полимерных, центробежный

...рабочей поверхности шибера строго соответствует кривизне внутренней поверхности барабана.Шибер 17 с помощью кронштейна 18 и штока со шлицами 19 прикреплен к корпусу 8 и зафиксирован от проворота, а пружина 20 обеспечивает плотное прилегание шибера к внутренней поверхности барабана и компенсирует возможные биения. Корпус барабана смонтирован на раме 21 с помощью стяжек 22, гасящих вибрации,Для уменьшения адгезии расплава поверхность шибера и фильеры выполняют из несмачиваемого материала 28, например фторопласта (фиг. 3),Работает гранулятор следующим образом.Расплав полимера 24 поступает через загрузочный бункер 14 во внутреннюю полость вращающегося барабана 1. Под действием центробежных сил он разбрасывается от центра барабана к...

Номер патента: 263121

Опубликовано: 01.01.1970

Авторы: Локтионов, Шаломеев

МПК: B29B 9/10

Метки: гранулирования, смолообразныхпродуктов

...схе Бма устройства; на фиг, 2 - общий вид узла гранулирования; па фиг. 3 - разрез по А - А на фиг. 2; на фиг. 4 - дозирующий орган в исходном положении; на фиг. 5 - положение скребка в момент дозирования смолы в отвер ,стие перфорированного дна; на фиг. 6 - положение скребка в момент выталкивания порции смолы,Устройство для гранулирования инденкумароновой смолы состоит из обогреваемой теп лоносителем емкости 1 с перфорированным дном 2, над которым установлены дозирующие органы 3, выполненные в виде системы плотно прилегающих к дну 2 полых наклонных скребков 4, соединенных с магистралью 30 5 для подачи сжатого воздуха и снабженныхприводом б для сообщения им возвратно-по.ступательного движения вдоль перфорированного дна емкости. оиство...

Номер патента: 264677

Опубликовано: 01.01.1970

МПК: B29B 9/10

Метки: 264677

...из:последПри вращении кулачков пизбыточное давление нажается, и происходит отнала фильеры. в создается пзб в фильеры, и рас них в виде кап о направлению ввходе в фильерыделение капли о тточплав ли 7. верх счиоистве дозирующие орде пары приводных куконгактирующими вшинами. Это упрощает каПр едм ет изобретен и," кено описываемое уст Устройство чих сред, нап держащее еь фильерами, н рующие орга лью упрощею рующие орга водных кулач щими в процеемкость 1, в днище кочьеры 2. Над фильераующие органы, выполриводных кулачков 3 с ирующими в процессе Кулачки закреплены на верхней части емкости ая горловина 6. Известно устройство вязкотекучих сред, нап меров, содержащее ем женным фильерами, на ны дозирующие органьВ предлагаемом устр ганы...

Номер патента: 303199

Опубликовано: 01.01.1971

Авторы: Коксохимической, Конструкторское, Кузьмин, Механизации, Ротт, Сенюта, Хусточкин

МПК: B29B 9/10

Метки: гранулирования, смолообразныхпродуктов

...покрытие, Это устройство выполнено в виде барабана 7, покрытого слоем 8 пористой 20 резины и вращающегося за счет контакта сдвижущимися пластинами конвейера. При этом барабан опускается в водный раствор мыла, подаваемыи в ванну 9 из емкости 10 насосом 11. Количество захвать 1 ваемого ба рабаном мыльного раствора регулируетсяусилием поджатия ролика 12, установленного на качающемся рычаге 13. За время движения пластин к месту разливки смолы влага нанесенного раствора испаряется за счет 50 внутреннего тепла пластин, и на ннх обрз 3031995 10 15 2025 30 зуется тончайшая пленка мыла, предотвращающая прилипание смолы к рабочей поверхности пластин.Смола разливается дозирующим устройством 2 на отдельные струйки, которые, слегка...

Номер патента: 398401

Опубликовано: 01.01.1973

Авторы: Мтел, Нчйл, Платонов

МПК: B01J 2/06, B29B 9/10

...корпус с каналамилля расплава, полпружиненныи режущий элемент с приволом его вращения и охлаждаю щую ванну, от,)пчающайся тем, что, с цельюповышения качества гранулята, корпус снабжен каналами лля газа, выходные отверстия которых расположены по окружцости межлу выходными отверстиями каналов расплава ц О нижней поверхности корпуса, взаимодействук)Корпус 1расплава 2цево) каналов, соотвекоторых царедуютсяс и. канала: для тЖды" кольодных каняые отверстия орпуса 1 чей окружцоимеет два и для газа л имеет не гственно 4 нижней п т)дсполож кольцевых(азота) 5, Ксколько выИ 5, В 2 эХОДНоверхностиены по одн Известны грацуляторы, содсрждщ:)с кр, с каналами для расплава, цодпружицснцыи режущий элемент с приводом его вращенияохлаждающую ва)н)у....

Номер патента: 368792

Опубликовано: 01.01.1973

Авторы: Авторы, Балаев, Веремеев, Гальперин, Козлова, Назарьевский, Обретени, Тишин

МПК: B29B 9/10, B29C 67/20

Метки: блочного, истирола, пенопол

...смешение, больше, чем требуется для насыщения полимера (поэтому смешение происходит в более легких условиях), Из смесителя 4 раствор полистирола через дроссельное устройство 6 поступает в расширитель 6, в котором поддерживают давление и температуру, обеспечивающие заданную концентрацию вспенпвающего агента в соответствии с упругостью паров цизкомолекуляриой жидкости цад раствором полистирола.Из расширителя 6 расплав полистирола, цасьиценный вспецивающим агентом, шнеком Т илц насосом подают на граиулирующую головку 8. Выходящие из головки стренгп с температ рой 120 - 130 С проходят водяную ванну 9 и поступают в гранулятор 10. Избыток вспеиивающего агента, поданного в смеситель, удаляют из расширителя 6 в виде паров, охлаждая массу до...

Номер патента: 377166

Опубликовано: 01.01.1973

Авторы: Есипов, Журавлев

МПК: B01J 2/06, B29B 9/10

Метки: задания, истечения, капель, мономеров, путем, смесей, струйного

...плане.Устройство для задания капель ссосуда цилиндрической формы 1 с дСосуд снабжен перегородками 3 изующими камеры для подачи мономсмешивающейся жидкости,Одна из перегородок 3 имеет каналы переменного сечения 4 для подааи неомешивающейся жидкости, расширяющиеся по холоду движения струи.5 Перегородка 5 снабжена сооснымиалами переменного сечения соплами б1 вода мономера, концы которых вход аналы переменного сечения.Предложенное устройство раб ает следую щим образом.Иономер А и несмешивающая жидкость Бпюступают в устройство через штуцеры, Струя мопомдра, выходящая из сопла б, подхватывается потоком эмульгатора, делится на кап ли и выносится из устройства в аппарат наполимеризацию. Конусиое расширение создает условия, при которых скорость...

Номер патента: 410957

Опубликовано: 15.01.1974

МПК: B29B 9/10

Метки: 410957

...4 - продольное сечение.На раме 1 (см. фиг 2) установлены подшипники 2 и 3, в к на цапфах 4 и 5 поворачивается основа к которому крепится гребенка 7 из фторопласта при помощи прижима 8 и болтов 9. Конфигурация гребенки соответствует канавкам 10 вальца 11, но несколько уже по периметру. Рычаг 12 с роликом 13 укреплены на цапфе 5 при помощи шпонки, Кулачок 14 имеет внутреннюю канавку 15 с выступом.На тихоходном вале редуктора 16 укрепленкулачок 14.10 Электродвигатель 17, через муфту 18, вариатор 19 и муфту 20 соединяется с редуктором 16.Имеется бункер 21 с обогреваемным валком 22 и ножи 23. Гра15 продукт - 24 и конвейер 25,Описанное устройство работает следующимобразом.Продукт, подлежащий сушподается в бункер 21 и при вр20 11 и валка 22...

Номер патента: 1219378

Опубликовано: 23.03.1986

Авторы: Ватутин, Генералов, Игнатченко, Чичев

МПК: B29B 9/10

Метки: валковый, гранулятор

...преимущественно полимерных материалов и может быть использовано в промышленности для грянуляции самых разнообразных полимеран и смесевых составов ня ихоснове.Цель изобретения - расширение диапазона перерабатываемых веществ,за счет обеспечения возможности обработки материалов с плохой адгезией к материалам,Иа фиг. 1 изображен гранулятор,общий вид; на фиг, 2 - разрез Л-Лна фиг, 1,Гранулятор содержит загрузочноеустройство 1, приводной рабочий валок 2 с перфорированными дисками 3 на торцах.Гранулятор снабжен обоймой н ниде размещенных с обоих торцов рабочего валка 2 соосных ему планшайб имеющих общий привод вращения (н показан).Вокруг рабочего валка н контакте с ним па образующим размещены уплатняющие валки 5, которые...

Номер патента: 1229051

Опубликовано: 07.05.1986

Авторы: Берсенев, Гарцман, Ткаченко, Щербань

МПК: B29B 9/10

Метки: гранул, мономеров, сферических, формирования

...былидостаточными для создания одинаковойскорости жидкости в каждом канале.Камеры 1 и 2 снабжены штуцерами6 и 7 для подвода соответственно мономера и несмешивающейся жидкости.Устройство работает следующим образом,Нагнетаемый через штуцер 6 мономер образует на острых концах сопелкапельки. По достижению строго определенного размера они срываются сконцов сопел силой вяэкостного трения несмешивающейся жидкости, проходящей через каналы. Момент отрыванаступает тогда, когда сила вязкостного трения Стокса преодолевает силуповерхностного натяжения капли образованной на острие сопла т.е. бБ с 1 с 3 ТВЧ -Р где 1" и 7 вязкость и скорость несмешивающейся жидкости,6 - межфазное поверхностное натяжение.Для данного диаметра сопел дпри постоянстве...

Номер патента: 1268099

Опубликовано: 30.10.1986

Автор: Рейнхард

МПК: B29B 9/06, B29B 9/10

Метки: веществ, текучих, экструдирования

...поврежде -ния наружного контейнера 1.В зависимости от применения соплового бруса 25 или 25 а внутренниеконтейнеры 3 или 3 также могут иметь 45различную форму. На фиг, 6 показанвнутренний контейнер 3 по фиг. 4,содержащий канавку 28 а, в данномслучае с параллельными стенками, сопловой брус 25 а (фиг. 4) радиальновставлен снаружи в канавку 28 а. После установки наружного цилиндрического контейнера 1 сопловой брус 25 азакрепляется во внутреннем контейнере 3.При использовании внутреннего кон 55 тейнера 3 (фиг. 7) канавка 28 продолжается в аксиальном направлениидо первого переднего торца 3 а внутреннего контейнера 3 . Передний то1268099,35 5рец 3 а внутреннего контейнера 3 и передний торец За внутреннего контейнера 3 (фиг. 6)...

Номер патента: 1273257

Опубликовано: 30.11.1986

Авторы: Новик, Уманский

МПК: B29B 9/10

Метки: гранулирования, термопластов

...поперечное обтекаемое сечение (фиг. 4) и на которой закреплена наклоненная в сторону вращенияна угол резаниялопатка 11. Наружная и параллельная оси ротора кромка12 лопатки 11 заострена. Ширина лопатки 1 1, определяющая длину ее кромки, несколько превышает ее фронт резания, равный диаметру профильной за, готовки с учетом ее разбухания в момент выхода иэ отверстия фильеры. Расплав термопласта экструдируется через отверстия 3 фильеры 1. При этом каждая из лопаток 11 в указанной на фиг. 1 последовательности набегает сверху вниз в зоне резания фильерной решетки 1 на непрерывно выступающие иэ отверстий 3 профильные заготовки, врезаются в них и отделяют от заготовок равные частигранулы. Гранулы, оставаясь на передней грани...

Номер патента: 1323401

Опубликовано: 15.07.1987

Авторы: Джунковский, Ромушкевич

МПК: B29B 9/10

Метки: гранулирования, подводного, термопластов

...неподвижно закреплена своей периферийной частьюэластичная мембрана 6, Центральнаячасть мембраны 6 установлена на валу 3 с уплотнением 7 и пружиной 8 своэможностью возвратно-поступательногсперемещения вдоль оси вала. Торцо 25вая стенка 5 камеры гранулирования 1оснащена трехходовым краном 9, связанным с магистралью подвода сжатоговоздуха в полость 10 между стенкой 5и мембраной 6.Устройство для гранулирования ра 30ботает следующим образом. Перед пуском устройства в полость 10 между эластичной мембраной 6 иторцовой стенкой 5 через трехходовой 35 кран 9 подается сжатый воздух. Под действием сжатого воздуха мембрана 6 распрямляется и уменьшает тем самым объем камеры гранулирования 1, котоРый затем заполняется водой, После40 распрямления...

Номер патента: 1362634

Опубликовано: 30.12.1987

Авторы: Иванова, Колкер, Кононова, Кузнецов, Хофбауэр

МПК: B29B 9/10

Метки: гранулирования, полимеров

...расплава, распределитель 3 и ленточный транспортер 4. Под верхней ветвью транспортера 4 установлен коллектор 5 для подвода охлаждающей жидкости к транспортеру 4. Для подачи холодного воздуха предусмотрен вентилятор 6, а для получения гранул - режущий узел 7, под ним размещен приемный бункер 8.Для поддержания нужной температуры расплава смолы аппарат 2 снабжен паровой рубашкой 9, 3-секционной разъемной механической мешалкой 1 О, имеет корпус 1 конусной формы и разъемные соединения конического днища 12 и крышки 13, штуцеры 14 для подачи расплава и 15 для поддува инертным газом (азотом) и запорное устройство 16.Коническое днище имеет узел 17 электрообогрева, съемный сливной патрубок 18, выполненный в форме раструба.Устройство работает...

Номер патента: 1593966

Опубликовано: 23.09.1990

Авторы: Новоселов, Шарина

МПК: B29B 17/00, B29B 9/10, B29C 45/17 ...

Метки: инжекционных, литьевых, машин, цилиндров

...образом создается давление, необходимое для впрыскивания расплава в фильерирующее устройство 8. Сначала изцилиндра 9 удаляются остатки массы, а затем основная масса, поступающая из бункера 1, Материал прогоняют через цилиндр 3и фильерирующее устройство 8 до тех пор,пока он не станет пригодным для литья деталей, т,е, будет содержать посторонниевключения. Следовательно, за счет тогр, чтоматериал, поступающий иэ бункера 1 в обогреваемый инжекционный цилиндр 3 при непрерывном вращении червяка, 4, врасплавленном состоянии непрерывно прогоняется через цилиндр 3, обогреваемоесопло 9 и дополнительно через необогреваемое фильерирующее устройство 8 для фильерирования расплавленной массы в жгутымалого сечения (0,8-1,2 мм) с...

Номер патента: 1766686

Опубликовано: 07.10.1992

Авторы: Газизулин, Литвинов, Сахаров, Стяжкин

МПК: B01J 2/24, B29B 9/10

Метки: полимерных, расплавов, чешуирования

...поворота. Вал 18 и ось 19 нижнего ролика 12 связаны с приводом вращательного движения (не показан). Соотношение количества .зубьев зубчатых колес 16 и 17 выбирается таким,чтобы обеспечивалась одинаковая по величине и противоположная по направлению линейная скорость поверхностей ролика 12 и дисков 13,Около роликов 11 и 12 в конце охладителя установлена приемная плита 20 с режущим средством 21, под которым укреплен выгрузочный бункер 22 чешуированного продукта, Для отвода пыли в кожухе 4 имеется штуцер 23. Пластина 3 охладителя наклонена в направлении режущего средства21.Работа устройства осуществляется следующим образом.Расплав полимерного материала из патрубка 2 подается в валковый формирователь и в виде плоской пластичной пленки...
