Установка для производства щепы из тонкомерных деревьев

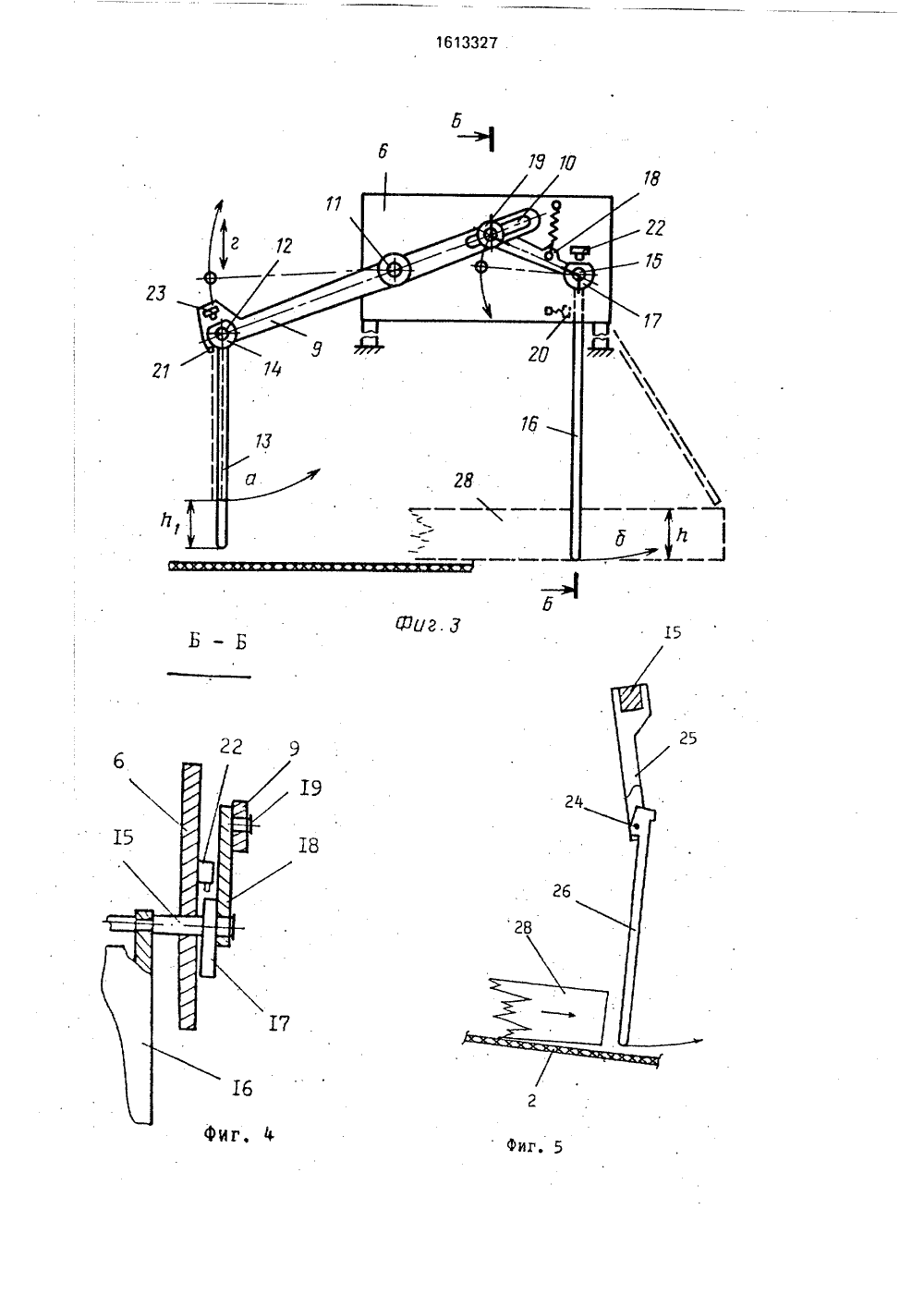

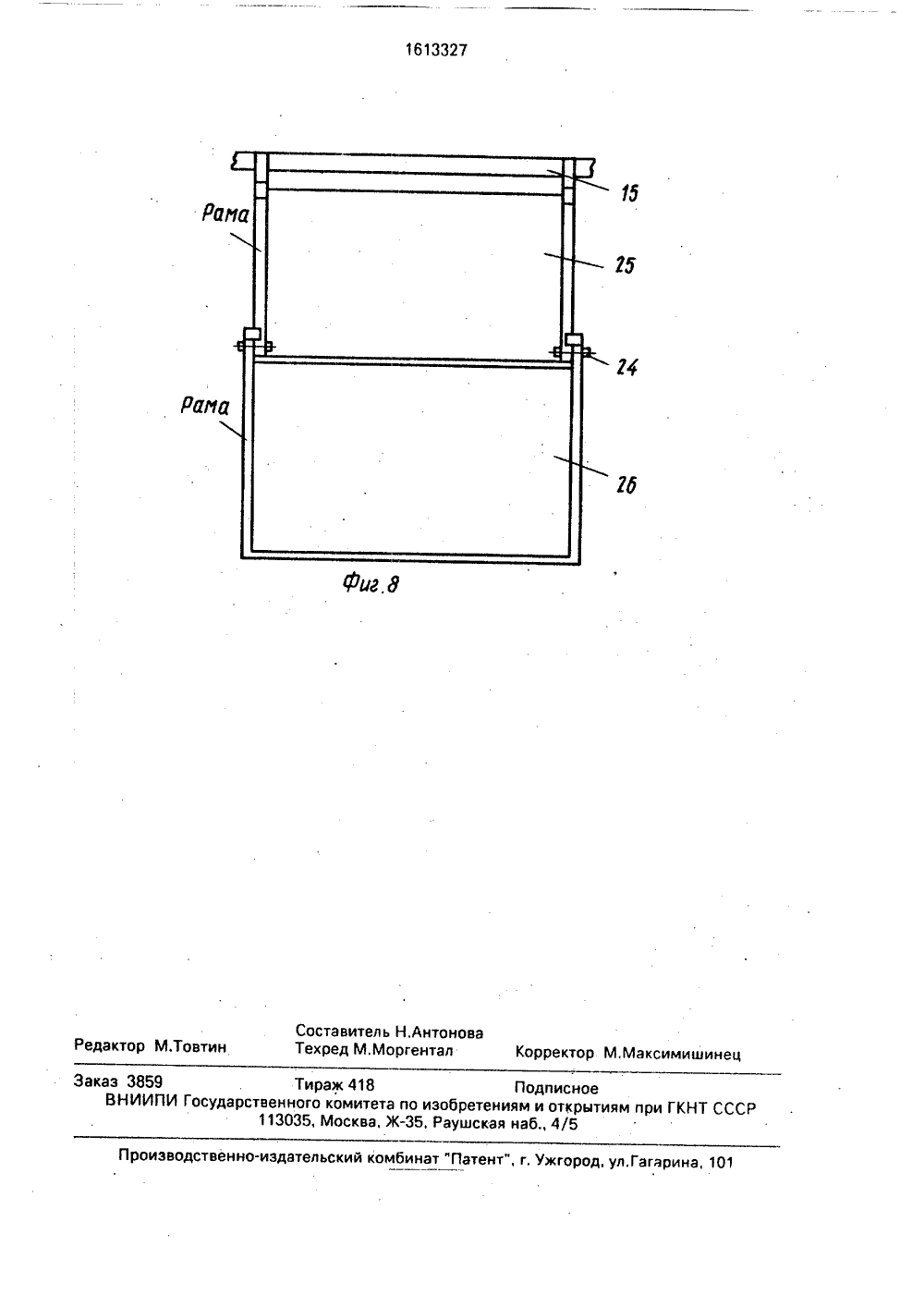

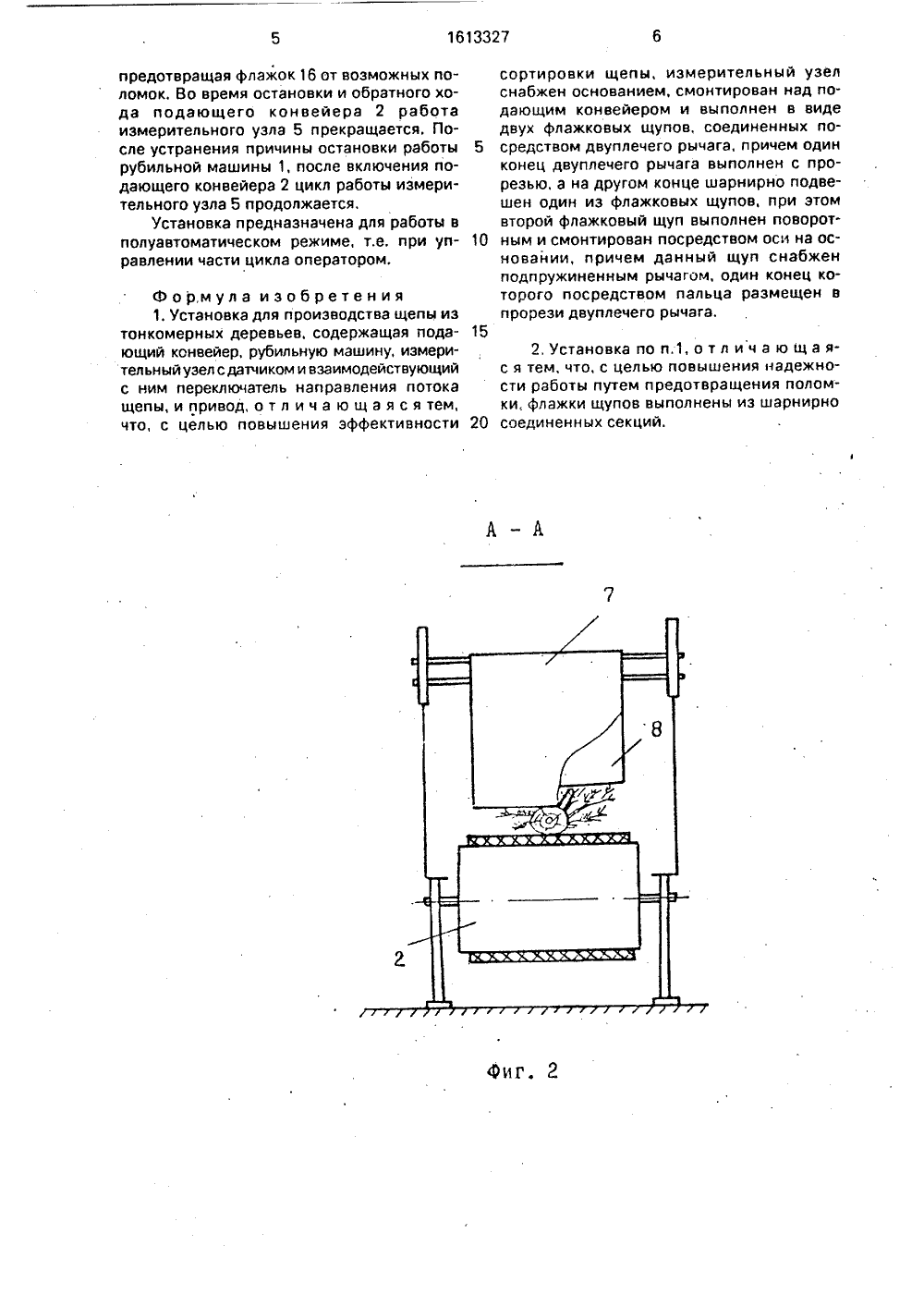

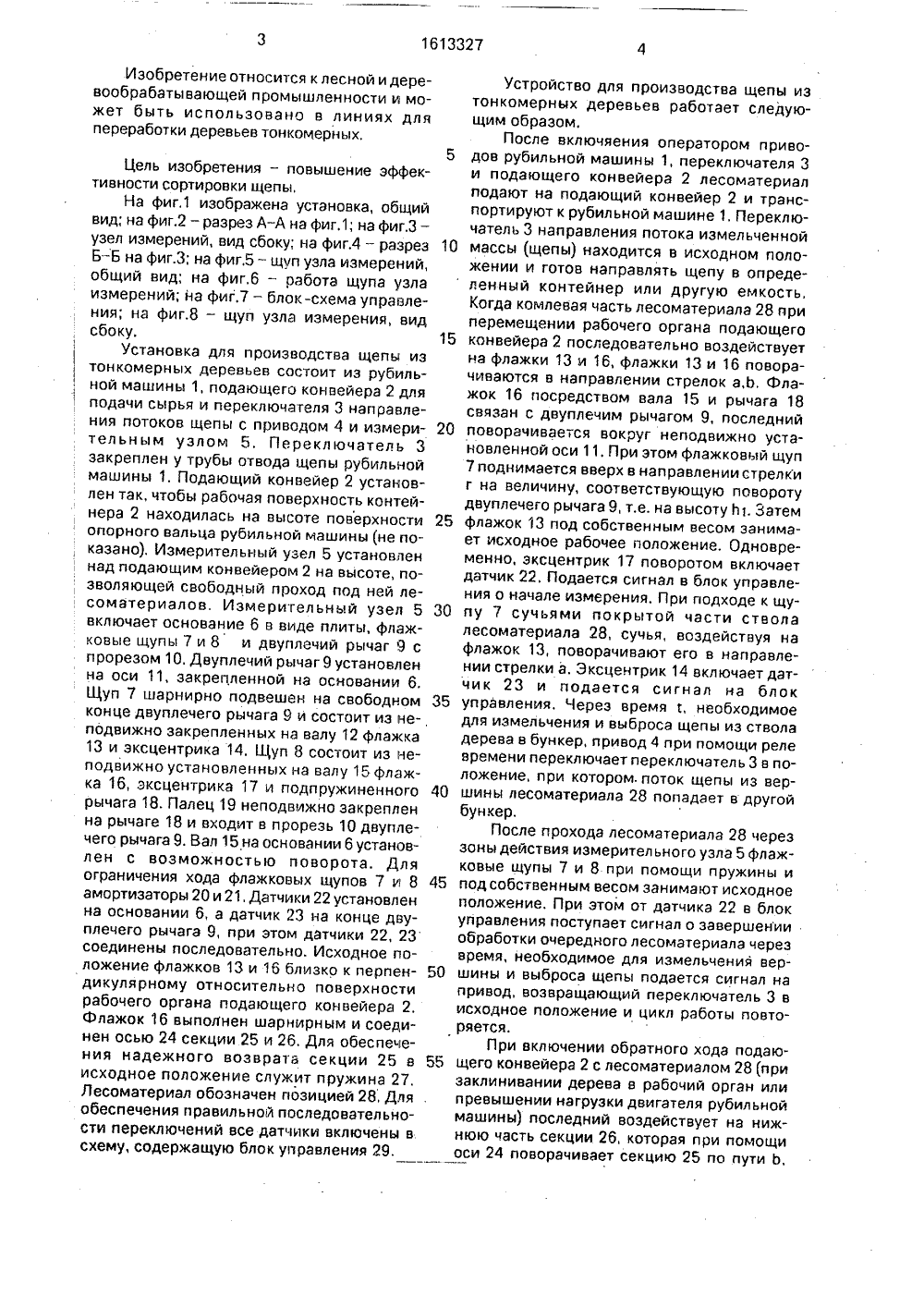

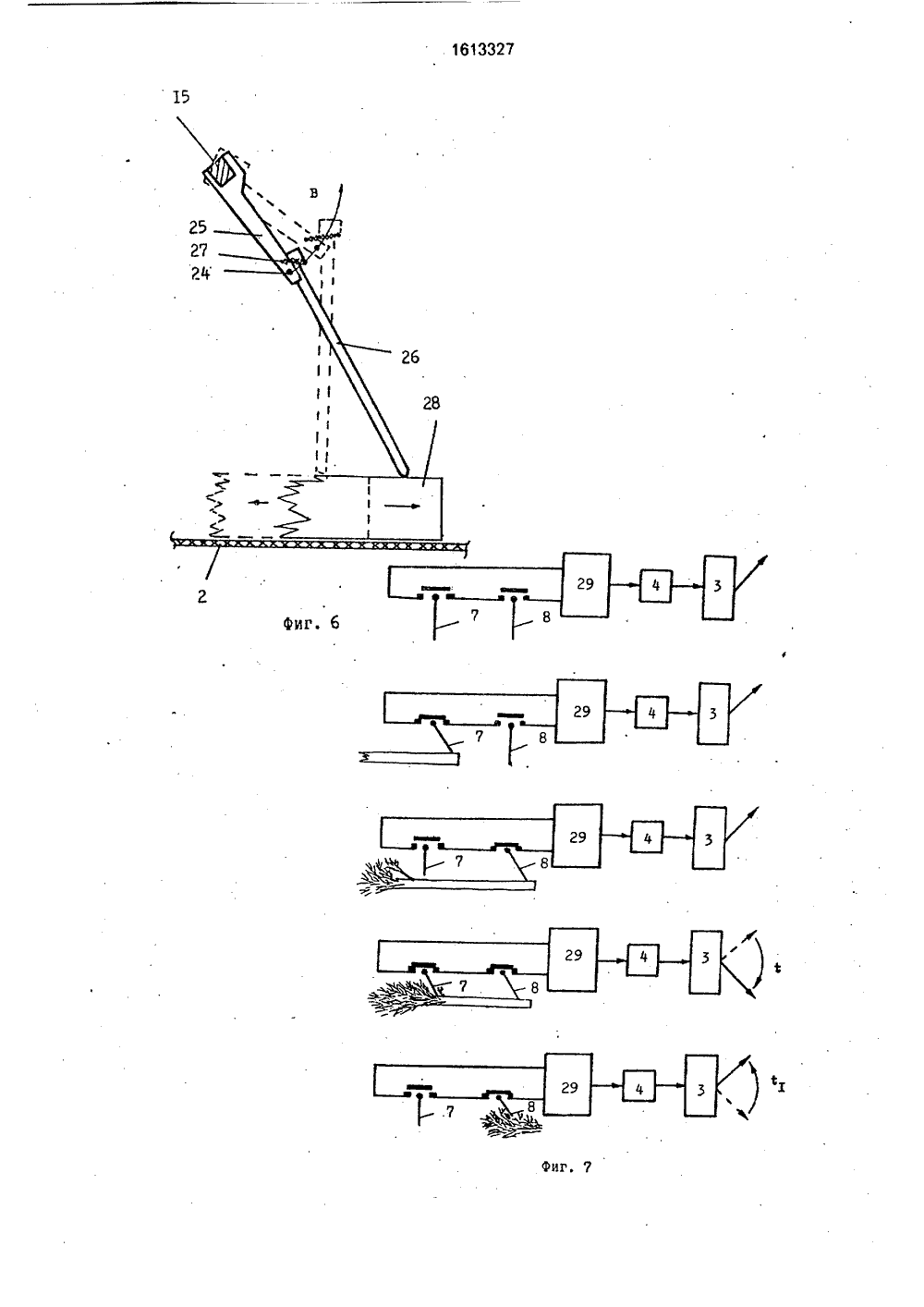

(19) П ) 5)5 В 27 1 11/О ПИСАНИЕ ИЗОБРЕТЕНИЯ Фыг. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-производственное объединение "Силава" Министерства лесного хозяйства и лесной промышленности ЛатССР(56) Авторское свидетельство СССР ЬЬ 455847, кл. В 27 1 11/00, 1973.Авторское свидетельство СССР М 979114, кл. В 271 11/00, 1981,(54) УСТАНОВКА ДЛЯ ПРОИЗВОДСТВАЩЕПЫ ИЗ ТОНКОМЕРНЫХ ДЕРЕВЬЕВ(57) Изобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано в линиях дляпереработки тонкомерных деревьев. Цель изобретения - повышение эффективности сортировки щепы, Над подающим конвейером установлен измерительный узел с основанием 6, флажковыми щупами, двуплечим рычагом 9 с прорезью 10 Один флажковый щуп шарнирно подвешен на одном конце двуплечего рычага 9 и выполнен из закрепленных на валу 12 флажка 13 и эксцентрика 14, другой состоит из установленного на валу 15 флажка 16, эксцентрика 17 и подпружиненного рычага 18. Палец 19 неподвижно закреплен на рычаге 18 и размещен в прорези 10 двуплечего рычага 9. Во время перемещения лесоматериала 28 флажковые щупы своим поворотом включают датчики 23 и 22. При этом поступают сигналы в блок управления и щепа автоматически, в зависимости от фракционного состава, попадает в соответствующий бункер. 1 з.п. ф-лы, 8 ил.Цель изобретения - повышение эффективности сортировки щепы,На фиг,1 изображена установка, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.З - узел измерений, вид сбоку:, на фиг.4 - разрез Б - Б на фиг.З; на фиг.5 - щуп узла измерений, общий вид; на фиг,6 - работа щупа узла измерений; на фиг.7 - блок-схема управления; на фиг.8 - щуп узла измерения, вид сбоку,Установка для производства щепы иэ тонкомерных деревьев состоит из рубильной машины 1, подающего конвейера 2 для подачи сырья и переключателя 3 направления потоков щепы с приводом 4 и измерительным узлом 5. Переключатель 3 закреплен у трубы отвода щепы рубильной машины 1. Подающий конвейер 2 установлен так, чтобы рабочая поверхность контейнера 2 находилась на высоте поверхности опорного вальца рубильной машины (не показано). Измерительный узел 5 установлен над подающим конвейером 2 на высоте, позволяющей свободный проход под ней лесоматериалов. Измерительный узел 5 включает основание 6 в виде плиты, флажковые щупы 7 и 8 и двуплечий рычаг 9 с прорезом 10. Двуплечий рычаг 9 установлен на оси 11, закрепленной на основании 6,Щуп 7 шарнирно подвешен на свободном конце двуплечего рычага 9 и состоит из не-,подвижно закрепленных на валу 12 флажка 13 и эксцентрика 14, Щуп 8 состоит из неподвижно установленных на валу 15 флажка 16, эксцентрика 17 и подпружиненного рычага 18. Палец 19 неподвижно закреплен на рычаге 18 и входит в прорезь 10 двуплечего рычага 9. Вал 15 на основании 6 установ 40 лен с возможностью поворота. Для ограничения хода флажковых щупов 7 и 8 амортизаторы 20 и 21, Датчики 22 установлен на основании 6, а датчик 23 на конце двуплечего рычага 9, при этом датчики 22, 23соединены последовательно. Исходное положение флажков 13 и 16 близко к перпен дикулярному относительно поверхности рабочего органа подающего конвейера 2, Флажок 16 выполнен шарнирным и соединен осью 24 секции 25 и 26. Для обеспечения надежного возврата секции 25 в исходное положение служит пружина 27, Лесоматериал обозначен позицией 28, Для обеспечения правильной последовательно 55 Изобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано в линиях для переработки деревьев тонкомерных. сти переключений все датчики включены всхему, содержащую блок управления 29. 5 10 15 20 ЗО Устройство для производства щепы из тонкомерных деревьев работает следующим образом.После включяения оператором приводов рубильной машины 1, переключателя 3 и подающего конвейера 2 лесоматериал подают на подающий конвейер 2 и транспортируют к рубильной машине 1. Переключатель 3 направления потока измельченной массы (щепы) находится в исходном положении и готов направлять щепу в определенный контейнер или другую емкость, Когда комлевая часть лесоматериала 28 при перемещении рабочего органа подающего конвейера 2 последовательно воздействует на флажки 13 и 16, флажки 13 и 16 поворачиваются в направлении стрелок а,Ь, Флажок 16 посредством вала 15 и рычага 18 связан с двуплечим рычагом 9, последний поворачивается вокруг неподвижно установленной оси 11. При этом флажковый щуп 7 поднимается вверх в направлении стрелки г на величину, соответствующую повороту двуплечего рычага 9, т.е. на высоту и . Затем флажок 13 под собственным весом занимает исходное рабочее положение. Одновременно, эксцентрик 17 поворотом включает датчик 22. Подается сигнал в блок управления о начале измерения. При подходе к щупу 7 сучьями покрытой части ствола лесоматериала 28, сучья, воздействуя на флажок 13, поворачивают его в направлении стрелки а. Эксцентрик 14 включает датчик 23 и подается сигнал на блок управления, Через время 1, необходимое для измельчения и выброса щепы из ствола дерева в бункер, привод 4 при помощи реле времени переключает переключатель 3 в положение, при котором. поток щепы из вершины лесоматериала 28 попадает в другой бункер,После прохода лесоматериала 28 череззоны действия измерительного узла 5 флажковые щупы 7 и 8 при помощи пружины и под собственным весом занимают исходное положение, При этом от датчика 22 в блок управления поступает сигнал о завершении обработки очередного лесоматериала через время, необходимое для измельчения вершины и выброса щепы подается сигнал на привод, возвращающий переключатель 3 в исходное положение и цикл работы повторяется.При включении обратного хода подающего конвейера 2 с лесоматериалом 28 (при заклинивании дерева в рабочий орган или превышении нагрузки двигателя рубильной машины) последний воздействует на нижнюю часть секции 26, которая при помощи оси 24 поворачивает секцию 25 по пути Ь,1613327 Фиг. 2 предотвращая флажок 16 от возможных поломок, Во время остановки и обратного хода подающего конвейера 2 работа измерительного узла 5 прекращается. После устранения причины остановки работы рубильной машины 1, после включения подающего конвейера 2 цикл работы измерительного узла 5 продолжается,Установка предназначена для работы в полуавтоматическом режиме, т.е. при управлении части цикла оператором. Формула изобретения 1. Установка для производства щепы из тонкомерных деревьев, содержащая подающий конвейер, рубильную машину, измерительный узел сдатчиком и взаимодействующий с ним переключатель направления потока щепы, и привод, отл и ч а ю ща я с я тем, что, с целью повышения эффективности сортировки щепы, измерительный узел снабжен основанием, смонтирован над подающим конвейером и выполнен в виде двух флажковых щупов, соединенных по средством двуплечего рычага, причем одинконец двуплечего рычага выполнен с прорезью, а на другом конце шарнирно подвешен один из флажковых щупов, при этом второй флажковый щуп выполнен поворот ным и смонтирован посредством оси на основании, причем данный щуп снабжен подпружиненным рычагом, один конец которого посредством пальца размещен в прорези двуплечего рычага,15 2, Установка по и;1, о т л ич а ю щ а яс я тем, что, с целью повышения надежности работы путем предотвращения поломкифлажки щупов выполнены из шарнирно 20 соединенных секций.1613327 Рака Составитель Н.АнтоновТехред М,Моргентал Редактор М.Товтин Корректор ксимиш Заказ 3859 Тираж 418 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
