Люнет
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1004067
Авторы: Васильевых, Жуйков
Текст

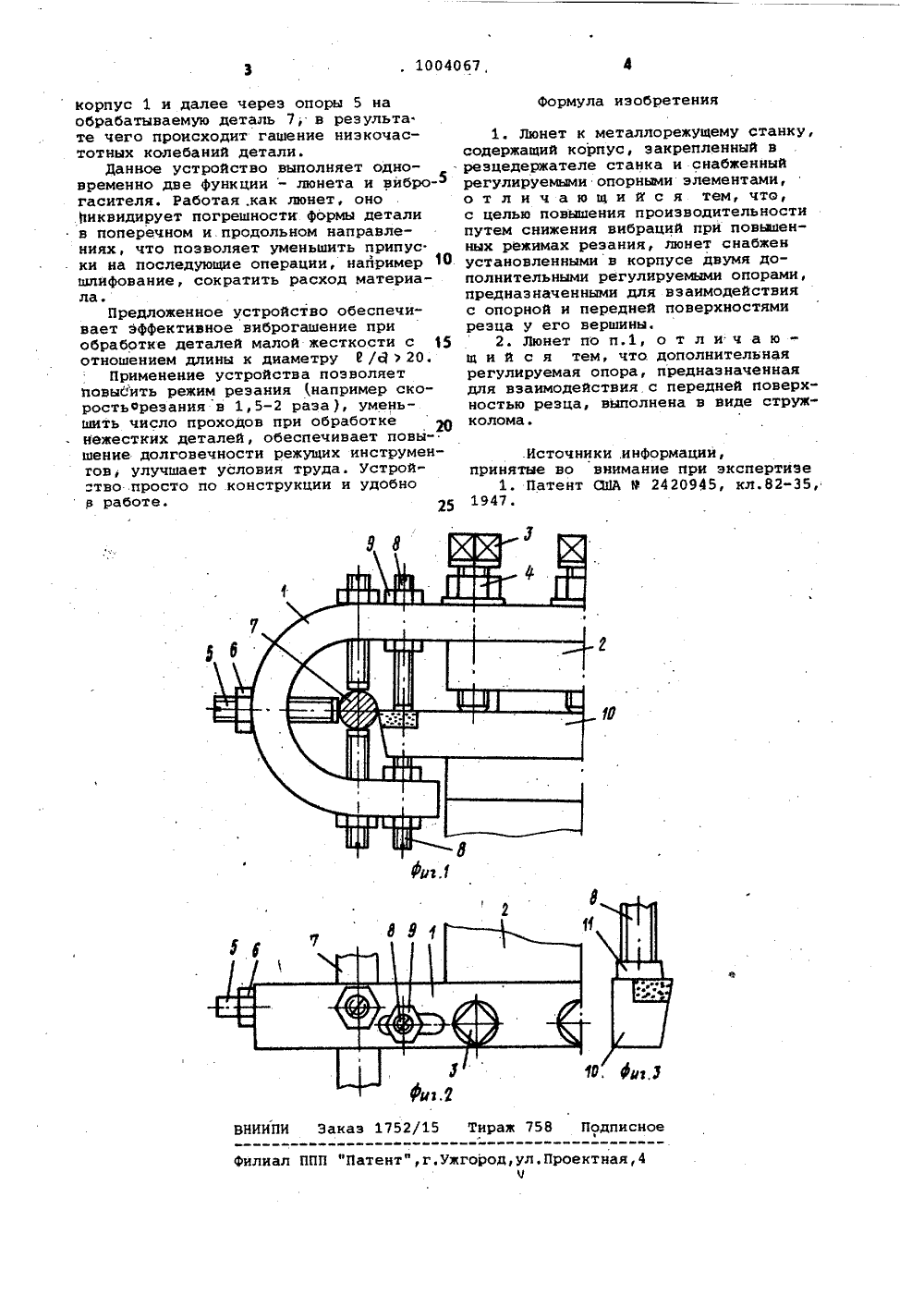

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСецналнстнческнхРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 110981 (21) 3336347/25-08 51 М. КЛ.З с присоединением заявки Нов В 23 В 1/24 Государственный комитет СССР по делам изобретений и отярмтий.62-229.3(088.,8) Дата опубликования описания 150383(71) Заявитель Кировский политехнический институт(54) ЛВНЕт 15 Изобретениеотносится к станкостроению и может быть использовано при обработке деталей малой жесткости на токарных станках.известен люнет к металлорежущему 5 станку, содержащий корпус, закрепленный в резцедержателе станка и снабженный регулируемыми опорньаии элементами 1 .Недостатком известного люнета явля ется возможность возникновения вибраций при повышенных режимах обработки. Цель изобретения - повышение про-.изводительности труда путем снижения вибрации при повышенных режимах резания. Цель достигается тем, что лвнет снабжен установленными в корпусе двумя дополнительными регулируемыми опорами, предназначенными для взаимодействия с опорной и передней поверхностями резца у его вершины.Кроме того, дополнительная регулируемая опора, предназначенная для взаимодействия с передней поверхностью резца, выполнена в виде стружколома.На фиг,1 показан люнет, общий вид; на фиг.2 - то же, вид сверху, на фиг.З - выполнение опоры в виде стружколома.Люнет содержит корпус 1 камертон- ного типа, закрепляемый в реэцедержателе 2 с помощью винтов 3 и гаек 4, несущий регулируемые опоры 5, стопорящиеся гайками 6 и взаимодействующие . с обрабатываемой деталью 7. Корпус снабжен дополнительными рь:улируеааи опорами 8, стопорящимися гайками 9, контактирующими с резцом 10. Опора, контактирующая с передней поверхностьв резца, может иметь контактную часть 11, выполненную в форме стружколома.Июнет работает следующим образом.Регулируемые опоры 5 предварительно настраивают на обработку партии деталей определенного диаметра, Устанавливают деталь на станок, включают привод главного движения и подачи. После того, как резец 10 протачивает небольшув шейку, вступают в контакт с обработанной поверхностьв детали, регулируемые опоры. Они поддерживают деталь по отношению к резцу и позволяют обработать ее без погрешностей формы в продольном и поперечном сечениях. Возникающие при этом высокочастотные колебания резца, передаются через опоры 8 на.Проектная,4 филиал ППП фПатент",г.ужгор корпус 1 и далее через опоры 5 на обрабатываемую деталь 7, в результа те чего происходит гашение низкочастотных колебаний детали.Данное устройство выполняет одновременно две функции " люнета и виброгасителя. Работая .как люнет, оно .ликвидирует погрешности формы детали в поперечном и продольном направлениях, что позволяет уменьшить припус. ки на последующие операции, например 0 шлифование, сократить расход материала,Предложенное устройство обеспечивает эффективное виброгашение при обработке деталей малой жесткости с 15 отношением длины к диаметру 0/д20.Применение устройства позволяет повысить режим резания например скоростьорезания в 1,5-2 раза ), уменьшить число проходов при обработке нежестких деталей, обеспечивает повышение долговечности режущих инструменгов, улучшает условия труда. Устройство просто по конструкции и удобно з работе. 25 1. Люнет к металлорежущему станку, содержащий корпус, закрепленный в резцедержателе станка и снабженный регулируемыми опорными элементами, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности путем снижения вибраций при повышенных режимах резания, люнет снабжен установленными в корпусе двумя дополнительными регулируемыми опорами, предназначенными для взаимодействия с опорной и передней поверхностями резца у его вершины.2. Люнет по п.1, о т л и ч а ющ и й с я тем, что дополнительная регулируемая опора, предназначенная для взаимодействия с передней поверхностью резца, выполнена в виде стружколома..Источники .информации,принятые во внимание при экспертизе 1. Патент США 9 2420945, кл.82-35,1947.
СмотретьЗаявка
3336347, 11.09.1981
КИРОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ВАСИЛЬЕВЫХ ЛЕОНИД АРКАДЬЕВИЧ, ЖУЙКОВ ВАЛЕРИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: B23Q 1/76
Метки: люнет
Опубликовано: 15.03.1983
Код ссылки
<a href="https://patents.su/2-1004067-lyunet.html" target="_blank" rel="follow" title="База патентов СССР">Люнет</a>
Передний управляемый мост с регулируемыми углами установки колес транспортного средства
Номер патента: 1266778
Опубликовано: 30.10.1986
Автор: Леиашвили
МПК: B62D 17/00
Метки: колес, мост, передний, регулируемыми, средства, транспортного, углами, управляемый, установки
