Бункер с ножевым захватом

Номер патента: 559809

Опубликовано: 30.05.1977

Автор: Кашубин

МПК: B23Q 7/00

Метки: бункер, захватом, ножевым

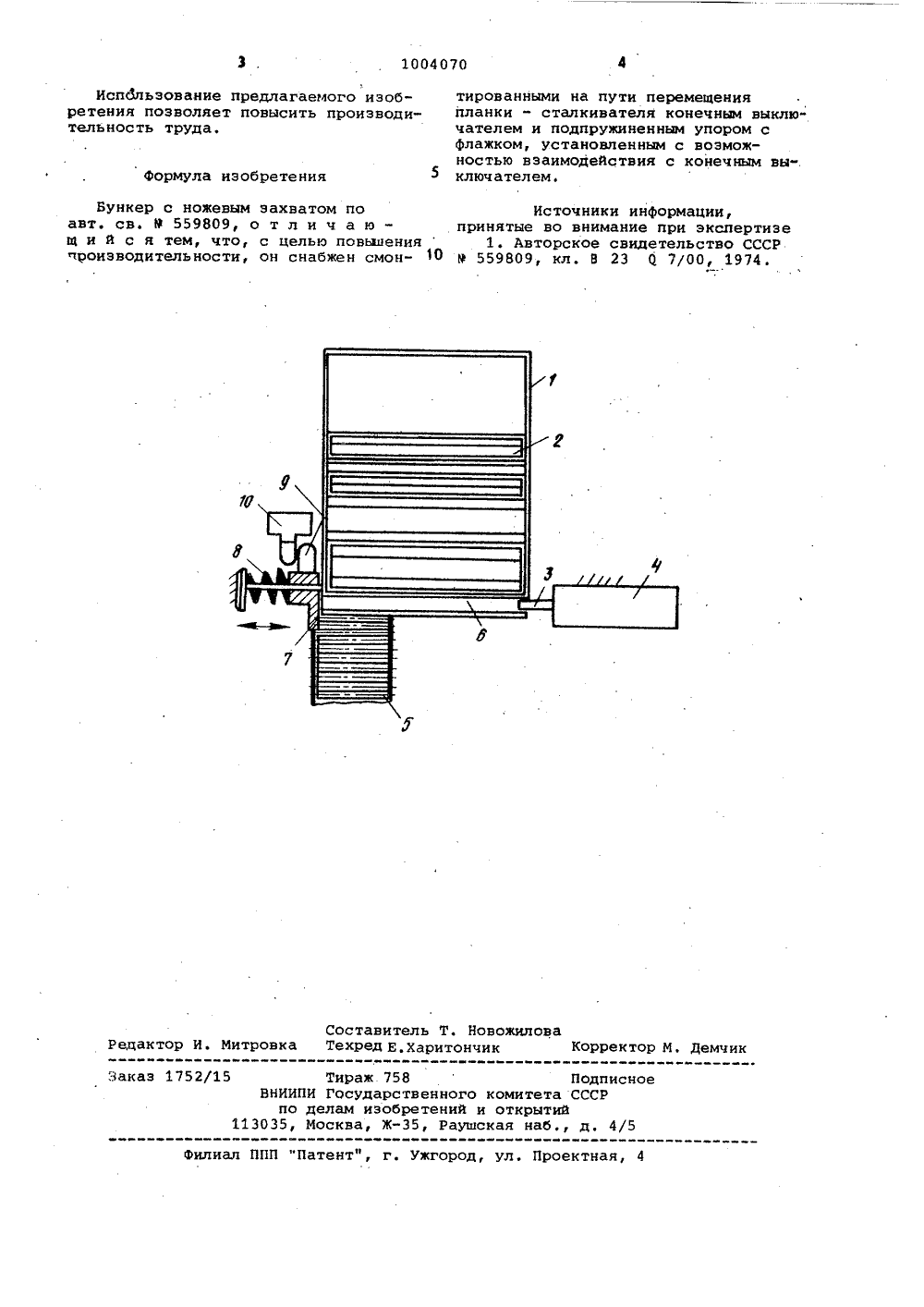

...иа фиг. 2 - то же, в плане.5 Емкость чаши 1 бункера снабжена полузнами 2, имеющими привод от цилиндров 3.Площадка выдачи 4 с упором 5 имеет подвижную планку-сталкиватель 6, которая может перемещаться под действием цилиндра О 7. Для скатывания заготовок из емкостсибункера установлен лоток 8. Ползуны 2 установлены параллельно ножевому захвату 9 и подвижной планке 6.Заготовки засыпают в емкость 1, где под 5 действием движения ползунов 2 и благодарятому, что расстояние между ними меньше длины заготовки, они ориентируются своей продольной осью параллельно оси планки- сталкивателя 6.20 Ножевой захват 9 поднимает ориентированные таким образом детали, которые скатываются на площадку выдачи. Затем плаккасталкиватель совершает движения вдоль...

Номер патента: 522942

Опубликовано: 30.07.1976

Автор: Кашубин

МПК: B23Q 7/00

Метки: бункер, захватом, ножевым

...подхода несориентированной заготовкк подающему лотку. 25Бункер состои из чаши 1 с установленнымв ней ворошителем 2 в виде шарнирно-подвижного дна, приводимого в движение цилиндром 3.Захват ножевого типа 4 соединен с цилин дром 5, Упор б выполнен в виде планки, установленной над подающим лотком и смещенной в сторону лотка на расстояние не менее диаметра заготовки. Упор выполнен регулируемым по высоте и диаметру детали.Бункер работает следующим образом.В чашу бункера загружаются навалом мерные заготовки. Захват перемещается в вертикальной плоскости вверх и вниз под действием пневмоцлиндра и при своем движении захватывает несколько заготовок и подает их на лоток 7. При этом смещение упора в сторону от стенки чаши на расстояние не менее...

Номер патента: 1816524

Опубликовано: 23.05.1993

Авторы: Барашков, Вольпер, Калинушкин, Макиевский, Райчук

МПК: B21C 37/08

Метки: длины, конечной, прямошовных, сварки, стан, труб

...захват 11 устанавливается соосно с заготовкой и с помощью тележки 8 подается вперед до входа в заготовку. Захват 11 раздвигается до упора во внутреннюю поверхность заготовки, включается привод 12 его вращения и заготовка поворачивается на роликах до тех пор, пока стык кромок не совместится с продольной вертикальной плоскостью, проходящей через ось сварки, После этого заготовка, удерживаемая захватом 11, опускается (одновременно опускается и направляющая линейка 10) и включением привода тележки 8 подается во входную тянущую клеть 3 и далее в сварочную клеть б,При сварке заготовок. имеющих зазор между кромками. верхний валок входной тянущий клети 3 может быть снабжен разрезной шайбой, входящей в зазор между кромками. Тем самым...

Номер патента: 554986

Опубликовано: 25.04.1977

Авторы: Алексеев, Казин, Колесников, Курочкин

МПК: B23K 37/04

Метки: длины, конечной, сварки, труб

...6 для прижима кромокстыка к лОжементу и вертикальную плоскость 7 для эриентации кромок относительноканавки лэжемента. Вертикальные рабочиеплоскости половины упоров 5 совмешены сплэскэстью стыка сварного соединения,Обратно ориентированные упоры 5 попарно смэнтированы в отдельных обоймах 8,которые посредством подвижных скалок 9связаны с пэрталом 2. Упэры 5 и скалки9 управляются при помощи пневмоцилиндров 10,15Работа устройства начинается с подъемаклавишных прижимов 4 и опускания одни,ходинаково ориентированных упоров 5 на ложемент 3, относительно которых и осушествляется ориентация одной из кромок стыка. 20Как только крэмка коснется всех опущенных упэров 5, опускаются клавишные прижимы 4 и упоры 5, имеюшие обратную ориентацию...

Номер патента: 1774888

Опубликовано: 07.11.1992

Авторы: Бронфен, Грушин, Казакевич

МПК: B21C 37/08

Метки: длины, конечной, сварных, труб

...заготовки приложен равномерно распределенный по длине кромок изгибающий момент, равный пластическому моменту. Это условие выполняется за счет того, что профиль паза кулачка механизма поворота рабочих узлов выполнен так, что зажимные органы рабочих узлов осуществляют поворот и перемещение кромок листа по траектории, при которой изделие получает в сечении форму круга.Кроме того, предложенное устройство позволяет расширить диапазон диаметров труб эа счет того, что сварка производится с наружной стороны.На фиг. 1 изображено устройство для изготовления труб конечной длины; на фиг.2-то же, видв плане; на фиг. 3 - разрез А - А на фиг 2; на фиг. 4 - разрез Б - Б на фиг, 2, на фиг, 5 - разрез В - В,на фиг, 4; на фиг. 6 - разрез Г-Г на фиг. 2;...
