Номер патента: 1093451

Опубликовано: 23.05.1984

Авторы: Жеребцов, Ставров, Якухин

МПК: B23G 9/00

Метки: заусенцев, резьбы, снятия

...устройство,разрез; на фиг. 2 - разрез А-А нафиг.1 (профильный реэьбовый инструмент),Устройство состоитиз корпуса 1,к которому крепится крышка 2, В корпусе 1 и крышке 2 выполнены четыре паза 3 попарно на противоположныхстенках, Между корпусоми крышкой2 расположена с возможностью перемещения в пазах 3 пара ползунов 4 с фасонными торцовыми поверхностями. Вкорпусе 1 симметрично размещены дведержавки, каждая из которых выполнена в виде пары прихватов 5, а каждыйприхват 5 установлен на соответствующем ползуне 4 на осях 6 и 7 с воэможностью вертикального и горизонтального перемещений. В прихватах 5 закреплены при помощи стопорных винтов 8профильные инструменты 9, имеющие возможность регулировки в осевом направлении за счет винтов 10,...

Номер патента: 1096062

Опубликовано: 07.06.1984

Авторы: Куракин, Самойлов, Сомов, Чувиков, Шилин

МПК: B23G 1/04

Метки: программным, резьботокарный, станок, управлением, числовым

...1 управления, первый выход которого соединен с приводом 2 шпинделя 3, снабженного датчиком 4 оборотов шпинделя; выход которого связанс первым входом блока 1 управления.Второй выход блока 1 управления соединен с входом двухкоординатногоинтерполятора 5, первый и второйвыходы которого через усреднители6 и 7 соединены с шаговыми приводами8 и 9 продольной 10 и поперечной11 кареток суппорта. Третий выходинтерполятора 5 соединен с входомделителя 12.Станок содержит также элемент И13, первый вход которого соединен10 15 20 25 30 35 65 нарезание резьбы на детали. После 40 45 50 55 60 с третьим выходом интерполятора 5, а второй вход - с третьим выходом блока 1 управления, и элемент ИЛИ 14, первый вход которого соединен с выходом делителя 12 цикла,...

Номер патента: 1098700

Опубликовано: 23.06.1984

Авторы: Зозуля, Наследников, Устинов

МПК: B23G 1/18

Метки: полуавтомат, сверлильно-резьбонарезной

...корпус 10, установленный в подшипниках 11 и 12, поперечный .вал 13 с закрепленными на нем кулачком 14 подачи пиноли 15 сверлильного шпинделя 16, кулачком 17 подачи пиноли 18 резьбонареэиого шпинделя 19 и кулачком 20 привода перемещения двусторонней кулачковой муфты 21, реверс реэьбонарезного ,шпинделя 19, три угловых закрепленных в корпусе 10 на осях 22-24 рычага 25-27.Рычаги 25 и 26 связывают пиноли 15 и 18 шпинделей 16 и 19 с кулачками подачи 14 и 17, а рычаг 27 связан одним плечом при помощи шарнира 28, пружины 29 и упора 30 с вилкой 31переключения муфты 21, другое плечо контактирует с кулачком 20 реверса и снабжено роликом 32 с осью 33, размещенном н пазу 34 прямоугольного выступа 35, одна грань 36 которого направлена к центру...

Номер патента: 1100054

Опубликовано: 30.06.1984

Авторы: Кудрявцев, Хрящев

МПК: B23G 1/16

Метки: отверстий, резьбовых

...находитсяо втулке 5, а задний конец связанчерез подшипниковый узел б с поршнем 7 цилиндра 8, закрепленного накорпусе. Вращение шпинделя 3 осуществляется электродвигателем 9 через пару шестерен 10 и 11 с внутренним зацеплением и сменные шестерни 12 и 13.Пиноль 2 со шпинделем 3 перемещаетсяот шестерни 14, соединенной с шестерней 15, шестерен 1 б и 17, четвячнойпередачи 18, сменных шестерен 19 и20, через фрикционно-обгонную муфту 21 и реечную шестерню 22. Внутрипиноли 2 расположена пружина 23,под действием которой пиноль 2 все55 вРемя поджата вперед. От разворо апиноль предохраняется шпонкой 24. В передней части корпуса 1 встроенмеханизм 25 зажима пиноли. Фрикцион3 1100 но-обгонная муфта 21, предназначенная для компенсации погрешностей,...

Номер патента: 1103968

Опубликовано: 23.07.1984

Авторы: Белявский, Бондарь, Дрожин, Човник

МПК: B23G 5/12

Метки: головка, резьбоформирующая

...тремя рабочими поверхностями для взаимодействия с резьбоформирующими элементами, причем тангенсы углов наклона рабочих поверхностей кулачка к плоскости, перпендикулярной к оси головки, относятся как члены последовательного ряда целых чисел, начиная с нуля. На фиг. 1 показана головка, общий вид; на фиг. 2 - взаимное расположение элементов; на фиг. 3 - торцовый кулачок; на фиг. 4 - развертка опорного кольца. Головка содержит корпус 1, внутренняя поверхность которого выполнена в форме кулачка 2. Резьбоформирующие элементы 3 установлены в рычагах 4, Оси рычагов размещены в кольце 5, имеющем возможность поворота относительно корпуса 1. Резьбоформирующие элементы 3 установлены с 30 35 40 45 50 55 возможностью осевого перемещения относительно...

Номер патента: 1110567

Опубликовано: 30.08.1984

Авторы: Витушкин, Зотов, Калинин, Матвеев, Надеин

МПК: B23G 5/12

Метки: внутренней, образования, резьбы, станку

...размещен внутри корпуса 2 стаким же радиальным зазором, как и втулка 28 на корпусе 2. Величина радиального зазора принимается равной утроенному значению ожидаемой несоосности корпуса 2 и заготовки.На верхней части корпуса 2 выполнены шлицы, с помощью которых корпус крепится к переходной втулке 31 с возможностью перемещения вдоль вертикальной оси, Резь. бовая пробка 32, винт 33 и пружина 34 удер живают корпус 2 в переходной втулке 31.Рычаг 35 удерживает кулачок 14 от вращения вместе с водилом 15. Рычаг 35 закреплен на зубчатом венце 9 с помощью кронштейна 36 и оси 37.Рычаг 35 контактирует с толкателем 38, размещенным во фланце 39, и под действием пружины 40 выдвинут из фланца. Винт 41 ограничивает ход толкателя 38. Фланец 39 установлен на...

Номер патента: 1114506

Опубликовано: 23.09.1984

Авторы: Буткевич, Зиндер, Рык, Френкель, Хаги

МПК: B23G 1/18

Метки: автомат, гайконарезной

...выступом 14 на неподвижно установленное устройство контроля 15 при перегрузке по осевому усилию. Рабочее положение патрона 10 с метчиком 4 относительно шпинделя 3 и винтовых роликов 6 стабилизируется пружинами 16, установленными на штангах 7 и воздействующими на патрононоситель 8 в направлении торпа шпинделя 3. Усилие пружин 16 выбрано в соответствии с усилием насаживания гайки на режущую часть метчика 4 и на порядок меньше усилия пружины в патроне известного. Над нижними роликами 6 смонтирован лоток-накопитель 17 механизма загрузки для выдачи в ннх заготовок гаек 18. Гайконареэной автомат работаетследующим образом.4506 4 3 111Заготовки гаек 18 иэ выходного отверстия лотка-накопителя 17, где они находятся в ориентированном положении ось...

Номер патента: 1115871

Опубликовано: 30.09.1984

Авторы: Меркушев, Мокроносов, Халин

МПК: B23G 5/06

Метки: метчик

...Т - шаг резьбы калибрующей части;Т 1 - шаг боковой винтовой поверхности зубьев заборной частисо стороны хвостовика;Т 2 - шаг боковой винтовой поверх ности зубьев заборной частисо стороны калибрующей части",6 Т - величина приращения шага Тотносительно Т;50ЬТ - величина уменьшения шага Т 2относительно Т.Выполнение боковых винтовых поверхностей профиля зубьев заборной частис разными шагами, связанными с шагом 55резьбы калибрующей части указаннойзависимостью, позволяет для формообразованим треугольных или трапецеидаль-,них реэьб угол профиля зуба метчикана заборной части выполнять прямоугольным, т.е. с уг.1 ом прн вершине,равным нулю, а также беэ ослабленияпоперечного сечения метчика значительно (в 5 раз) увеличить боковые задниеуглы и...

Номер патента: 1117160

Опубликовано: 07.10.1984

Авторы: Ноздреватых, Рубан

МПК: B23G 1/02

Метки: автоматической, механизм, нарезки, резьбы, специальному, станку, токарно-резьбонарезному

...закрепленными на нем копирными раликами 2, цилиндрической шестерней 3вращаемой от ходового валика станка, и собачкой 4 храповага механизма, подвижной на основании каретки 5с ползунам реэцедержателя 6, имеюшим упор 7 и подвижную пружину 8,барабана копирав, включающего цилиндрическую шестерню 9, взаимодействующую с шестерней основания, кулачок 10 продольной подачи, входящий в зацепление с роликами на основании, и плоский кулачок 11 подвода - отвода ползуна, а также цилиндрического копира 12 врезания с храпавым колесом 13, установленных на тяге 14 со следящими роликами 15 и 16, контактирующими с плоским кулачком подвода-отвода, и съемника 17 стружки, связанного с ползуном резцедержателя осью 18,толкателем 19 и рычагом 20,...

Номер патента: 1117161

Опубликовано: 07.10.1984

Автор: Сыровацкий

МПК: B23G 1/16

Метки: автомат, гайках, нарезания, резьбы

...упругой подвижноймуфтой, выполненной из двух соединенных между собой полумуфт звездообразной формы.На фиг,1 представлена кинематическая схема автомата; на фиг,2механизм подачи шпинделя, на фиг.3упругая муфта, вид спереди, нафиг.4 - то же, вид сбоку; на фиг.5механизм подачи заготовок,Автомат содержит редуктор 1 сэлектродвигателем (не показан),приводной вал 2, на который установлен маховик 3 с шатуном 4, фланцы 5и 6, закрепленные на зубчатой рейке 7, а между фланцами 5 и 6 и на,правляющими втулками 8 кронштейна 9расположены пружины 10. Зубчатаярейка 7 кинематически связана с шестерней 11, которая: связана валом 12 с мультипликатором 13, выходной вал 14 которого через упругоподвижную муфту 15 соединен со шпинделем 16, на котором...

Номер патента: 1119797

Опубликовано: 23.10.1984

Автор: Пивоваров

МПК: B23G 1/16

Метки: автомат, двухсторонний, метчиками, многошпиндельный, нарезания, резьб

...14,рычагов-отсекателей 15, зубчатой передачи 16, заготовок 17, накопителя 18.Для пуска н автоматнчсекой работыстанка необходимо наличие на метчиках3 заготовок 17, заполненных ими магаэинов 4 и приемников 6.Автомат работает следующим образом.От электродвигателя 13 крутящиймомент передается на шпиндели 2 с 55метчиками 3 череэ клиноременную пере.дачу 12, червячный редуктор 11, механизм реверса 9, эубчатую передачу 797 216. При этом принимается условие,что правая заготовка 17, находящаясяна метчиках, уже нарезана, левая -нет. При вращении шпинделей 2 правая заготовка 17 начинает сниматьсяс метчиков 3 при их свинчивании,взаимодействуя при этом черезпра"вый приемник 6 со скалками 5, перемещает скалки и приемники вправо,тем самым...

Номер патента: 1121112

Опубликовано: 30.10.1984

Авторы: Лоскутова, Сергеев

МПК: B23G 1/20

Метки: многошпиндельное, резьбонарезное

...и расположенный вкорпусе механизм загрузки и выгрузки, механизм подачи выполнен в видевала с винтовыми парами на концах,при этом механизм выгрузки снабженустановленными на его корпусе рычагами съема готовых деталей, свободное плечо каждого иэ которых предназначено для взаимодействия с в.:еденными в устройство регулируемыми,упорами, установленными на корпусемногошпиндельной головки.На фиг,1 изображена кинематическая схема устройства; на Фиг.2 - видЛ на Фиг.1; на фиг.3 - вид Б наФиг.1; на Фиг,4 - нид В на фиг.1; наФиг.5 - вид Г на фиг,1.Предлагаемое устройство содержитэлектродвигатель 1, соединенный зубчатой передачей 2 с редуктором 3,связанным четырехэненным механиз"мом 4, коромысло 5 которого совершает колебательное движение с редукто...

Номер патента: 1126394

Опубликовано: 30.11.1984

Авторы: Белкина, Большихин, Большихина

МПК: B23G 1/00

Метки: автоматах, нарезания, резьбы, токарных

...диск 20,фрикционной муфты, ведомый диск 21которой закреплен на однозубой полумуфте 10. При этом поверхность 22 ведущего диска 20 выступает на расстояние я,от торца 23 выступа 14 полу"муфты 13. На кулачковом валу 8 закреплен кулачок 24 для формирования1 резьбы рабочая поверхность 25 кото=,:.т. Ррого выполнена по винтовой линии,и кулачок 26 подвода и отвода режущего инструмента в радиальном направлейии. Кулачок 26 контактирует с ро.ликом 27, установленным на качающемся рычаге 28, другой ролик 29 которого взаимодействует с кронштейном30, закрепленным на установленнойс возможностью перемещения и поворота пиноли 31. На пиноли 31 за"креплен ролик 32, контактирующий срабочей поверхностью 25 кулачка 24.Кронштейн 30 поджимается к ролику...

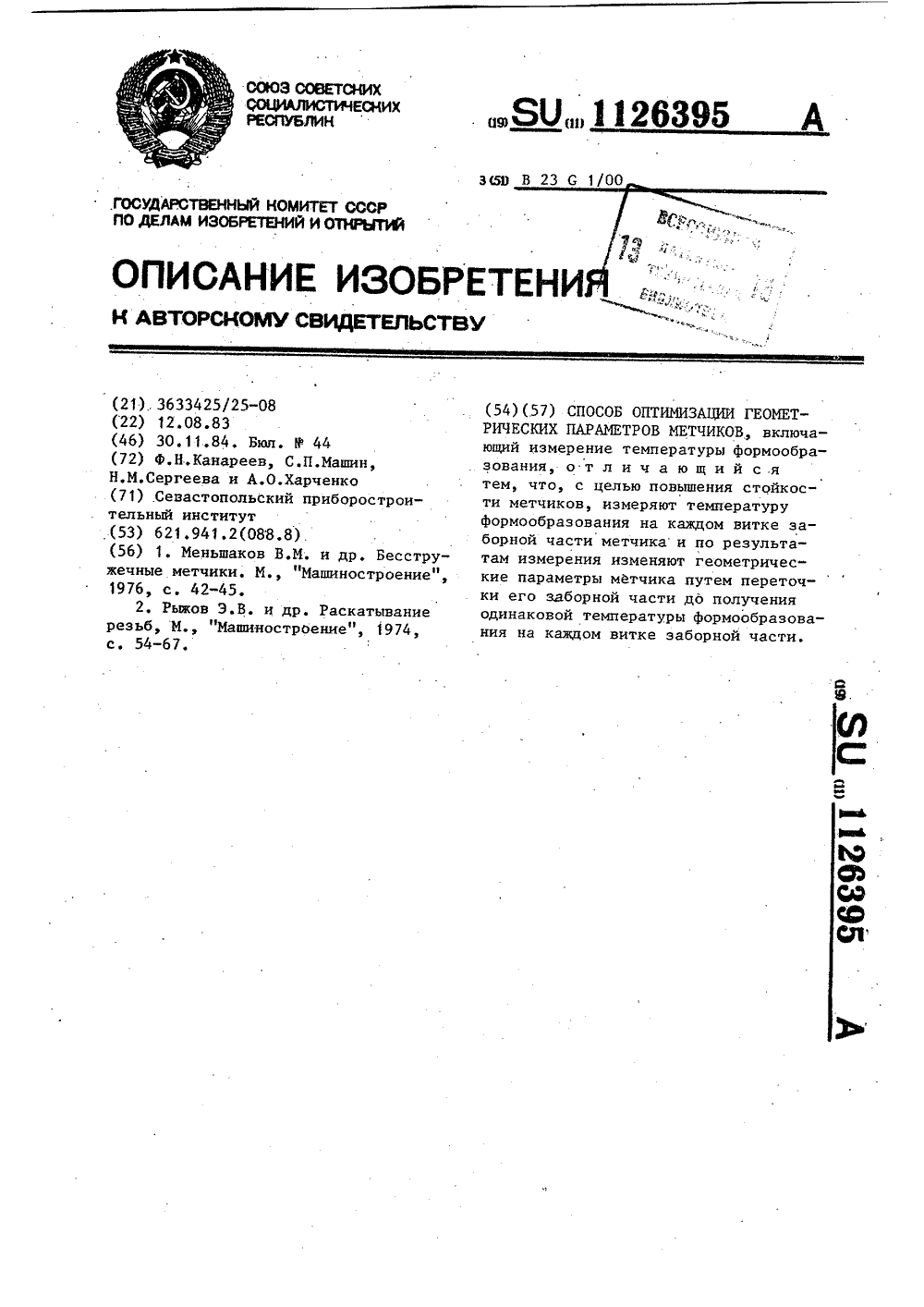

Номер патента: 1126395

Опубликовано: 30.11.1984

Авторы: Канареев, Машин, Сергеева, Харченко

МПК: B23G 1/00

Метки: геометрических, метчиков, оптимизации, параметров

...части. На фиг,1 изображена схема измерения температуры; на фиг.2 - графикраспределения температуры по виткамреэьбч исходного метчика на фиг.Зграфик распределения температурыформообразования по виткам резьбыметчика после оптимизации его геометрических параметров,Предлагаемый способ осуществляется следующим образом.Метчик 1, например Мбх 1, закрепляют в шпинделе станка и изолируютот шпинделя. Обрабатываемую деталь .2, толщина которой равна Р =Р=1 мм,устанавливают на столе 3 и изолируютот станка. Предварительно. тарируютестественную термопару инструмент деталь. На метчике 1 устанавливаюттокосъемное кольцо 4, Затем метчику1 сообщают рабочее движение - вращение на один оборот и осевое перемещение на один шаг в обрабатываемуюдеталь 2. Данные...

Номер патента: 1126396

Опубликовано: 30.11.1984

Авторы: Канареев, Харченко

МПК: B23G 3/00

Метки: головка, многошпиндельная

...головка. с регулируемым положением шпинделей, содержащая корпус с ползунами, в которыхустановлены шпиндели, связанные посредством шарнирно-телескопическойерунда с риодом ращен, снабже на механизмом настройки, состоящимиэ резьбовых втулок, установленных вползунах, винтов с червячными колесами и червяка, установленных в корпусе, причем винты предназначены для 45взаимодействия с резьбовыми втулками, а червячные колеса с червяком.На фиг. 1 показана многошпиндельная головка, общий вид; на фиг.2 -.сечение А-А на фиг.1.Иногошпиндельная головка содержиткорпус 1, в пазах которого расположены с возможностью радиальных перемещений ползуны 2 с установленными в,них шпинделями 3, содержащими копир 55ные пары винт 4 - гайка 5. Ползуны 96 12...

Номер патента: 1129039

Опубликовано: 15.12.1984

Авторы: Зиндер, Колоницкий, Ситов, Хаги

МПК: B23G 1/16

Метки: автомат, гаек, мелких, нарезания

...хвостовика метчика и улавливающую камеру, ограниченную кожухом, имеющим окно для направленной выдачи нарезанных гаек, улавливающая камера выполнена на патроне в виде проточки на его периферии, нижний торец которой сопрягается с окном кожуха.На чертеже изображен автомат с местным разрезом по его оси.Автомат для нарезания мелких гаек содержит станину 1, несущую подвижную резьбонарезную головку 2 с размещенным в ней вертикальным шпинделем 3 и приводом 4 его вращения и возвратно-поступательного перемещения самой головки 2. На нижнем торце шпинделя 3 закреплен патрон 5 с полым каналом 6 для размещения в нем изогнутого хвостовика метчи- ка 7 с нанизанным на него гайками 8. Патрон 5 охватывается кожухом 9, закрепленным на нижнем торце...

Номер патента: 1131613

Опубликовано: 30.12.1984

Авторы: Бойко, Зильдман, Нестеров

МПК: B23G 1/26

Метки: концах, нарезания, резьбы, труб

...от стен, пола или потолка,необходимость удержания трубы в тисках и необходимость прикладываниязначительных усилий в начале обработки.Цель изобретения - расширение технологических возможностей и повьппение производительности.Поставленная цель достигается тем, что устройство дпя нарезания резьбы на концах труб, содержащее корпус с храповым колесом, несущий инструмент и одетую на корпус обойму с рукояткой храпового механизма, снабжено50 цангой с рукояткой и наружной рез 1 ьбой, а в корпусе выполнена внутренняя резьба для взаимодействия с упомяну-, той резьбой цанги.На фиг. 1 показано предлагаемое ,устройство, общий вйд, на фиг. 2 - сечение А-А на фиг. 1 ф на фиг. 3 и 613 24 - примеры использования устройства.Обойма 1 установлена на корпус...

Номер патента: 1133050

Опубликовано: 07.01.1985

Авторы: Зубатов, Подбориц, Савельич

МПК: B23G 1/16

Метки: насадка, резьбонарезная

...снабжено втулкой с аксиальными пазами, установленной с возможностью осевого перемещения на приводной оправке, и установленной в аксиальные пазы втулки и оправки подпружиненной вилкой, которая снабжена винтом и поводком с цилиндрической и призматической частями, причем призматическая часть предназначена для взаимодействия с аксиальными пазами втулки, ан цилиндрическая - для взаимодеиствия с винтовым копиром.На фиг. 1 показано резьбонарезная насадка, осевое сечение; на фиг. 2 - сечение А-А на фиг. 1;,на фиг, 3 - вид Б на фиг. 1 (приводная втулка и резьбовой ко- пир).2Оправка 1 со шпонкой 2 установлена вшпинделе 3 силовой головки 4, На оправке выполнены аксиальные пазы 5. Приводнаявтулка 6, также имеющая аксиальные паза 7, установлена. с...

Номер патента: 1134319

Опубликовано: 15.01.1985

Автор: Свидерский

МПК: B23G 1/00

Метки: нарезания, наружных, резьб

...угла,Х в зависимости отэтих же величий; на фиг.8 - зависимость изменения минимального угланаклона оси долбяка от вертикалиАобеспечивающего нулевой кинематический задний угол с; = О, от отношениярадиуса детали к радиусу инструмента и апроксимирующая эту зависимостьпрямая.Резьба на заготовке нарезаетсядолбяком 1, установленным ниже заготовки 2 на величину Е . Ось долбякаотклоняю 1 от вертикали в направлении осевой подачи на угол 3 . Заготовке 2 сообщают движение резания щ . Зубья долбяка выполнены по спирали с углом наклона 4 = А - ы учитывающим установку долбяка под углом. Л и угол подъема винтовой линии резьбы ы . 5Способ осуществляют следующим образом.После устачовки долбяка виже цент- ра заготовки 2 на величину...

Номер патента: 1134320

Опубликовано: 15.01.1985

Автор: Вашковец

МПК: B23G 1/16

Метки: нарезания, переносной, резьбы, станок

...осуществлять врезание первого метчика комплекта, что приводит к 5 срезанию эаходных ниток резьбы;. Кроме того, большие усилия врезания приводят к быстрвму износу шестерни подачи.Цель изобретения - повышение качества нарезаемой резьбы и надежности работы станка.Поставленная цель достигается тем, что переносноч станок для нарезания резьбы снабжен установленной в основании корпуса станка кондукторной втулкой с внутренней поверхностью, соответствующей профилю инструмента.При вращении шпинделя метчик ввертывается в резьбу кондукторной втул ки, чем создается необходимое осевое усилие, осевое перемещение и на" правление метчика. При этом устраняется разница в шаге осевого перемещения шпинделя с шагом метчика, воз .никающая при ручной...

Номер патента: 1134321

Опубликовано: 15.01.1985

Автор: Касурин

МПК: B23G 5/06

Метки: метчик

...заборного конуса.На Фиг.1 схематически изображен предлагаемый метчик 1 на фиг.2 -30 сечение А-А на фиг. Е; на фиг.З - вид Б на фиг.2.ЪВМетчик включает участок заборного конуса 1, калибрирующий участок 2 и стружечную канавку 3. Витки метчика имеют многогранное сечение, а каждый35 виток заборного конуса состоит из режущих 4 и опорных 5 зубьев, вершины которых лежат на окружности б. В предлагаемой конструкции метчика боковые стороны заборного конуса со стороны 40 хвостовика имеют срезы 7 и 8 под углами К и р к оси метчика,которые увеличиваются от торца к хвостовику (Фиг.З) . Чанные срезы расположены таким образом, что точки их пересечения лежат на биссектрисе угла заборного конуса, а угол наклона определяется по формулебяфБ скНгде Б "...

Номер патента: 1134322

Опубликовано: 15.01.1985

Автор: Лопухов

МПК: B23G 5/06

Метки: метчик

...плоскость.Метчик включает заборную часть 1, калибруюшчю часть 2 и хвостовик 3. На каждом зубе метчика по ширинепера. выполнены режущий участок 4,дополнительный пластически деформирующий (выглаживающий) участок 5и основной пластически деформирую щий (выглаживающий) участок б.Участки 5 и 6 выполнены бочкообразной формы в дуговых сеченияхпо среднему диаметру и смещены кспинке пера. Средние диаметры ре О жущего дг и пластически дефорРмирующих д " и д 2 участков отличаются между собой следующим обРаэОм; 2 ) с 2"с 2при этОм,) В 1, Рс в 2, в2 2 2 2, В 2 Р 15 Для величины перепада д 2 - дгрекомендуется диапазон 0,03-0,05 мм 1для величины перепада о 1221 - дРг Ррекомендуется соответственно диапазон 0,02-0,04 мм. Пластическидеформирующие участки...

Номер патента: 1135576

Опубликовано: 23.01.1985

Авторы: Копысова, Мальцев

МПК: B23G 1/00

Метки: асимметричного, многопроходного, нарезания, профиля, резьбы

...5 и б устанавливают в револьверную головку 7 того же станка.Черновой резец 5 из исходного положения перемешают по программе в начальную точку обработки С с какой-то погрешностью, которая находится в пределах допуска погрешности А установки чернового резца и определяется из суммы погрешностей: погрешности настройки резца 5 относительно резцедержателя 3, равной удвоенной цене деления прибора, которым производилась настройка, и погрешности установки резцедержателя 3 в револьверную головку 7, определенная величина для конкретного вида крепления, и точности позиционирования инструмента при перемещении его в начальную точку обработки, равной дискретности перемещения суппорта станка в продольном направлении. Погрешность установки чистового...

Номер патента: 1138269

Опубликовано: 07.02.1985

Автор: Сорокин

МПК: B23G 1/00

Метки: нарезания, резьбы, станках, чпу

...резьбы, постоянна 12.При обработке резьбы известным способом наибольшая скорость нарезания резьбы ограничена величинойИмахЕ(1)где л-наибольшая скорость нарезаниярезьбы;. 1,ц допустимый перепад скоростипривода продольного суппорта;о - шаг нарезаемой резьбы,Поэтому скорость резания резьб с крупным шагом на современных станках с ЧПУзначительно ниже рекомендуемых общемашиностроительными нормативами.Кроме того, при обработке резьб на скоростях, определенных по формуле (1), в начальном и конечном участках резьбы рассогласование привода подач и вращениязаготовки может превышать требуемуюточность шага обрабатываемой резьбы.Тогда скорость резания необходимо вычислить по формулес Ь ЬИиах - Я7где у - коэффициент меньше единицы, зависящей...

Номер патента: 1139584

Опубликовано: 15.02.1985

Авторы: Воробьев, Гусев, Гусева

МПК: B23G 5/06

Метки: метчик

...на фиг, 2 - схема удаления припуска зубьями метчика.Метчик содержит заборный конус А и калибрующую часть В. Зубья забооного конуса А образованы канавками с шагом Р и профилем требуемой резьбы, расположенными на диаметре О, и дополнительными канавками, нарезанными на наружной поверхности заборного конуса через зуб так, что соседние зубья 1 и 2 по ходу винтовой линии с углом а нарезаны: первый - с канавками, второй - без них. Дополнительные канавки нарезаны в виде участков, вспомогательной многозаходной конической резьбы с углом конуса, равным углу заборного конуса метчика, осевыми шагами захода Б, причем Р равно произведению Б на М, где Х - число заходов вспомогательной резьбы. На калибрующей части предусмотрена возможность завышения...

Номер патента: 1139585

Опубликовано: 15.02.1985

Авторы: Канареев, Харченко

МПК: B23G 5/06

Метки: метчик

...резьбообразующие элементы имеханизм их диаметральной настройки, последний выполнен в виде скрещиваюшихся сосью метчика под прямым углом осей с резьбовыми участками и с червячными колесами и червяком, расположенным вдоль осиметчика с возможностью вращения, а в каждом изрезьбообразуюших элементов перпен.дикулярно к передней поверхности выполнено резьбовое отверстие для взаимодей- Зоствия с резьбовым участком соответствующей оси.На фиг. 1 показан предлагаемый метчик,общий вид; на фиг. 2 - сечение А-А нафиг. 1,Метчик содержит корпус 1, в которомустановлены резьбообразующие элементы 2 в виде гребенок, в каждом из которых перпендикулярно к передней поверхности выполнены резьбовые отверстия, взаимодействующие с резьбовыми...

Номер патента: 1140933

Опубликовано: 23.02.1985

Автор: Тарасюк-Васильев

МПК: B23G 1/02, B23Q 35/00

Метки: гидрокопировальный, резьботокарный, станок

...каретки 6 продольного хода и через храповой механизм 29 - с золотником 30 управления гидроцилиндрами 11 и 12. Каналы Р золотников 28 и 30 связаны с системой давления, а каналы С - с системой слива. Золотник 28 снабжен шариковымзамком 31 двух положений. Канал 32 золотника 28 соединен с программным устройством 33, канал 34 - с левой полостью тидроцилйндра 7, а канал 35 - с правой. Канал 36 связан с нижней полостью гидро- цилиндра 21,щупа 22. Золотник 30 подпружинен пружиной 37, а храповой механизм 29 снабжен гидроцилиндрами 38 и 39 отвода собачек от рейки. Поршни этих цилиндров подпружинены, а противоположные полости соединены с каналом 40 золотника 30. Канал 41 соединен с гидроцилиндром 11, канал 42 - с гидроцилиндром 12. Каналы 43 - 46...

Номер патента: 1141232

Опубликовано: 23.02.1985

Автор: Мясковский

МПК: B23G 1/00, F16B 31/00

Метки: резьбового, соединения

...при котором по меньшей мере в одной из деталей нарезают резьбу с переменной шириной резьбовой канавки, переменную ширину резьбовой канавки получают путем нарезания резьбы с постоянным шагом и переменной глубиной резьбовой канавки по длине резьбы.На чертеже показан один из вариантов резьбового соединения, которое можно изготовить предлагаемым способом.Соединение состоит из охватывающей 1(гайка) и охватываемой 2(винт) деталей. Резьбовая нитка 3 винта 2 имеет постоянную высоту и, следовательно, глубина резьбовой канавки на винте является постоянной по его длине. Резьбовая нитка 4 гайки 1 имеет переменную по ее длине высоту, а следовательно, резьбовая канавка гайки - переменную глубину. Поскольку резьба на гайке прорезается одним...

Номер патента: 1143535

Опубликовано: 07.03.1985

Автор: Рикман

МПК: B23G 5/06

Метки: деформации, методом, метчик, пластической, резьбы, ступенчатый

...цель достигается тем, что в ступенчатом метчике для изготовления резьбы методом пластической. деформации паз на корпусе выполнен под углом относительно оси метчика, равным углу подъема резьбы ступени большего диаметра, причем направление угла паза выполнено таким же, как и направление резьбы на метчике.На фиг. 1 показан предлагаемый метчик; на фиг. 2 - вид А на фиг. 1.Иетчик состоит из ступени 1 мень-. шего диаметра и ступени 2 большего диаметра. Ступень 1 имеет цилиндрический хвостовик 3, в котором установлен штифт 4. Хвостовик 3 входит в отверстие 5 корпуса 6 и поднружинен пружиной 7. В корпусе 6 имеется паэ 8, выполненный глухим и расположенный под угломотносительно оси метчика, т.е. паз 8 выполнен по винтовой линии. Уголпаза...

Номер патента: 1143536

Опубликовано: 07.03.1985

Авторы: Боярунас, Кириенко, Лукьяненко, Хмельницкий

МПК: B23G 5/06

Метки: метчик

...передней поверхности формирует передний угол. Перо 1 затыловано по задней поверхности, что формирует задний угол . При этом шаг 3 заты лования пера по задней поверхности меньше ширины пера, вследствие чего задняя поверхность пера метчика выполнена в виде чередующихся выступов 4 и впадин 5. Каждый из выступов 4 55 образует задний угол, например в сквозных отверстиях с толщинами среза 0,1-0,15 мм,задний угол равен 18-20. Шаг 3 затылования по задней поверхности выполнен равным или в целое число раз меньшим припуска 6 на переточку передней поверхности, Шаг 3 затыпования пера по задней поверхности выполнен также меньшим, чем ширина 7,просвета между смежными выступами обрабатываемого прерывистого отверстия.Процесс нарезания резьбы...
