B23G — Нарезание резьбы; обработка винтов, болтов или гаек в сочетании с нарезанием резьбы

Номер патента: 150736

Опубликовано: 01.01.1962

Авторы: Даниэлянц, Терентьев, Томсинский

МПК: B23G 3/08

Метки: металлорежущих, пневмогидравлический, привод, приспособлениям, станков

...в гнездо 2 и закрепляется байонетным затвором. Поворотом рукоятки 3 распределительного крана 4 открывается доступ сжатого воздуха в резервуар б низкого давления. Из резервуара 5 под действием сжатого воздуха происходит вытеснение масла в рабочие цилиндры приспосооления (на чертеже не показаны) в объеме, достаточном для предварительного зажима заготовок.При переводе рукоятки 3 распределительного крана 4 во второе положение сжатый воздух, продолжая поступать в резервуар 5 низкого давления, одновременно подается на пневматический роторный двигатель б, который через редуктор 7 вращает гайку 8. При этом происходит осевое перемещение винта 9. Винт 9 через пакет таргльчатых пружин 10 перемещает плунжер 11, который вытесняет масло из полости 12...

Номер патента: 151212

Опубликовано: 01.01.1962

Авторы: Ахмечет, Копорев, Макаров, Полищук, Рашкович, Свириденко, Хвалов, Шпиглер

МПК: B23G 1/36

Метки: винтов, высокоточных, нарезания, станок

...датчика 5, измерительный винт 6 которого также кинематическн связан со шпинделем, а гайка 7 помещена на суппорте 4 в непосредственной близости от инструмента 8. Следящий привод 9 с шаговым двигателем 10151212обеспечивает необходимый поворот гайки 11 ходового винта в зависимости от сигнала, поступающего от датчика.Работает станок следующим образом.Передаточное отношение кинематической цепи ходовой винт - шпиндель выбирается немного меньшим, чем это требуется для получения заданного шага нарезаемого винта 12, Разница между требуемым передаточным отношением и выбранным компенсируется вращением гайки 11 ходового винта от следящего привода 9, Передаточное отношение кинематической цепи шпиндель - измерительный винт подбирается таким, что...

Номер патента: 152370

Опубликовано: 01.01.1962

Авторы: Белов, Воскобойников, Клюев, Ковригина, Мануйлов, Черников, Юхвид

МПК: B23D 39/00, B23G 9/00

Метки: наружных, протягивания, протяжками, сборными, шлицев

...на неподвижной части станины, гидропривода и делительного механизма,Заготовка 3, подлежащая обработке, устанавливается в центрах 4 и 5. Нижний центр 4 неподвижно закреплен на столе устройства, а верхний центр 5, охватывающий шейку б, расположен на шпинделе 7 делительного механизма. При помощи гидропривода протяжки 1 перемещаются вниз, а их резцы 8 во время этого движения выбирают шлицевые пазы 9 на заготовке 8. После выполнения пары пазов 9 протяжки 1 возвращаются в исходное положение, а делительный механизм посредством шпинделя 7 и центра 5 поворачивает заготовку 8 на соот152370 ветствующий угол, В тех случаях, когда пазы 9 выполняются несквозными, отдельные резцы (секции) 8 протяжки перемещаются в радиальном направлении пружинами 10,...

Номер патента: 155074

Опубликовано: 01.01.1963

МПК: B23G 3/04

Метки: 155074

...32)киГ 2 от сиГнальну 0,11)1 пОчеу 11. ВО В,)емя пе 1)ВО 0 про);ода резьбы нажимаот кнопку 12, посылан элеетричесеи импульс, который подготавливает резьбоуказатель к отсчету заданного значения числа 000)отов .(Одовог Винти - и а. ЭлсетРическиЙ импУльс Ве,1 ю155074чает также электромагнит 5, который выталкивает вверх находящийся над ним штырь 2; одновременно загорается лампочка 13 сигнального устройства.После окончания первого прохода резьбы маточная гайка суппорта (на чертеже не показаны) раскрывается, и диск 1 начинает вращаться; суппорт отводится вправо (при нарезании правой резьбы), и токарь, переместив резец на необходимую подачу (врезания), ожидает момента замыкания маточной гайки. К этому времени диск 1 подводит под кнопку...

Номер патента: 155086

Опубликовано: 01.01.1963

МПК: B23G 9/00

Метки: 155086

...по А-А на фиг. 1.Заготовки 1 винтов с потайной или полупотайной головками с прорезанными шлицаыи, но с гладкиъ 1 и без резьоы стрежнями пост)па 10 тиз бункера в гнезда 2 вращающегося диска 3. Толщина закаленного диска 3 меньше диаметра стержня заготовки обрабатываемого винта.Диск сменный, и устройство может быть использовано прн ооработкевинтов любого диаметра. Открытые с двух сторон гнезда 2 выполненыпо форме головки винта и имеют закаленную режущую кромку 4.Поступающая на обработку заготовка проходит под планкой 5, скосом которой досылается в гнездо 2. Далее заготовка попадает междудвумя встречно вращающимися роликами б и 7, сообщающими ей вращательное движение.Оси роликов баю на ОО 51 х 8 стойк 11 х9 и 10, стянутых м вращаются...

Номер патента: 156035

Опубликовано: 01.01.1963

МПК: B23G 1/30

Метки: 156035

...чертеже изобра:кен описываемый вороток.В корпусе 1 воротка укреплена неподвижная губка 2.,По направляющим корпуса первмещается подвижная губка 3. С двух сторон корпуса ввернуты неподвижная рукоятка 4 и подвижная рукоятка 5. Проходящий сквозь рукоятку 5 винт б ввернут в подвижную губку д. Губка 2 выполнена ступенчатой и может входить частично,в паз губки 3.Обе губки выполнены в виде призм с двойными углами 90 и 120, позволяющими крепить метчики и круглые плашки. Для крепления метчиков подвижную губку 3 при помощи полой винтовой рукоятки 5 двигают до зажима квадратного хвостовика между губками. Для крепления круглой плашки подвижную губку зажимают рукояткой 5, а винтом б, входящим в прорезь плашки, контрят от проворота.Ла...

Номер патента: 156065

Опубликовано: 01.01.1963

МПК: B23G 1/16

Метки: 156065

...10 с плавными скосами, заходящими в вырезы призмы. При этом выводы выправляются и центрируются по отверстиям цанг. Затем цанги сближаются и захватывают концы выводов заготовки, а после опускания призмы в исходное положение, фиксируют заготовку. Затем плите 15 от кулачка 1 б через ролик 17 сообщают продольное направление вместе с цангами и заготовкой, которая получает и вращательное движение, согласованное с осевым перемещением.Ролик 18, перемещающийся вдоль копирной линейки 19, сообщает движение инструментальной бабке ЯО и приводит абразивный диск в соприкосновение с заготовкой, В процессе нарезания резьбы величина сопротивления измеряется специальным прибором (на чертеже не показан). При достижении заданной величины сопротивления от...

Номер патента: 158475

Опубликовано: 01.01.1963

МПК: B23B 31/04, B23G 5/02

Метки: 158475

...1 патрона связан муфтой 2 с перемещающейся вдоль оси корпуса 3 патрона пинолью 4, Эта пиноль подпружинена пружиной 6 растяжения и взаимодействует с пружиной 6 сжатия, смонтированной в хвостовике 7 на втулке 8, опирающейся на его торец Крутящий момент пиноли передается пазами корпуса через шарикоподшипники 9 и ось 10.При нарезании резьбы с помощью описываемого патрона последнему сообщают подачу меньшую шага нарезаемой резьбы. Упираясь в нарезаемое отверстие и передвигаясь вместе с патроном вперед, метчик сжимает пружину 6Когда усилие сжатия пружины 6 будет больше сопротивления ма. териала изделия врезанию метчика, последний начнет ввинчиваться в нарезаемое отверстие. Так как при ввинчивании метчика его перемещеЛв...

Номер патента: 158476

Опубликовано: 01.01.1963

МПК: B23G 5/08

Метки: 158476

Номер патента: 158779

Опубликовано: 01.01.1963

МПК: B23G 5/06

Метки: 158779

...- по среднему диаметру.Это улучшаег условия нарезания резьбы в вязких и труднообрабатываемых материалах уменьшением периметра его режущих и трущихся кромок,На чертеже изображен описываемый метчик. Все его четные перья служат для снятия металла по профилю резьбы, для чего режущая часть занижена по наружному диаметру на 0,06 - 0,1,и,и, а для снятия металла по наружному диаметру режущая часть нечетных перьев занижена по среднему диаметру на 0,2 - 0,4 .им,Предмет изобретения.Четчик группового резания с четным числом перьев, отл и ч а ю. щ и й с я тем, что, с целью улучшения условий нарезания резьбы в вязких и труднообрабатываемых материалах уменьшением периметра его режущих и трущихся кромок, четные перья метчика выполнены заниженными...

Номер патента: 159096

Опубликовано: 01.01.1963

МПК: B23B 11/00, B23G 5/12

Метки: 159096

...Цсиа 5 кои.открытий СССР бум. 50)(90 ь1450делам изобретенийр. Серова, д. 4. 1 оди. к печ. 22/11 - 64 г. Ф Заказ 3257/14 ЦНИИПИ Государственного ко:;и Москва, ЦрматТиран ета п нтр, п биография, пр. Сапуно резьбонарезания, оно снабжено закрепленными на револьверной головке упорами, осуществляющими раскрытие и закрытие головки при упирании в них вилки, расположенной в кольцевом пазу головки, а для отвода раскрытой головки от нарезанного изделия на каретке револьверной головки закреплен кулачок. взаимодействующий при ее повороте с роликом, вращающимся на осн, соединенной с хвостиком резьбонарезной головки.2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения осевого перемещения резьбонарезной головки при остановленной...

Номер патента: 160417

Опубликовано: 01.01.1964

МПК: B23G 9/00

Метки: 160417

...линейную скорость режущего органа.На чертеже изображено предлагаемое устройство для зачистки заусенцев на головках винтов, общий вид.На неподвижной части 1 накатного станка установлены кронштейны 2 и 3, закрепленные гайками 4 и б. В кронштейны устанавливают планку б, к которой жестко прикреплен режущий инструмент (напильник) 7 для зачистки заусенцев на головках накатываемых винтов 8.Накатные плашки 9 и 10 выполнены плоскими и установлены соответственно на неподвижной 1 и подвижной 11 частях станка. В данном случае в качестве режущего инструмента использован плоский напильник, режуИ ЗАУСЕНЦЕВ НА ГОЛОВК АТКИ РЕЗЪБЫ ПЛАШКАМИ щая часть которого расположена со стороны неподвижной плашки 9. При перемещении подвижной части 11 станка...

Номер патента: 160959

Опубликовано: 01.01.1964

МПК: B23G 1/16

Метки: 160959

...ооработки боковых сторон профиля шлифуемой резьбы.На фиг. 1 схематически изображено описываемое устройство, обший вид; на фиг. 2 - то же, вид сверху.На вертикальной плоскости шлифовальной бабки 1 главного шлифовального шпинде.тя станка укрепляют клинообразную плиту-рамку 2 и на ней закрепляют болтами внутришлифовальную головку 3 станка с тем, чтобы обеспечпть поворот осп шлпфовдльного круга 4 1 а необходн 1 ый у 10,1 В плд 11 е Относ 11 те,1 ь 1 О ОСП ПЭДЕЛПЯ,При ВодстрОпстлд Осу 1 цсстлл 51 стся 1 ерез контрпрплод б к,1 пнорсменной передачи б, до- ПУСКД 1 ОЩЕП НЕООЛЫОП ПЕРЕКОС ЛЕДОЪ 10 ГО ШКН- ва в плдпе (нд 8). Контрпр;Вод з;утршл 11- фовальной головки д получает врдщс ше от электродВПГателЯ 1 плНфол 1 аь.101 Йдбк 11 1 (и:1...

Номер патента: 163871

Опубликовано: 01.01.1964

МПК: B23G 1/22

Метки: 163871

...головку с приводом, ловки для зенковки фасок с регущупом, многопозиционный повол с мальтийским механизмом, мсжихга заготовки и распределительправляющий основными движения- известен и широко применяется в енин. Предлагаемын полуавтомат отличается тем, что он снабжен кинематически связатгной с распределительным валом оправкой, входящей в предварительно просверленное в заготовке отверстие и выводимой после ес зажима. Такая конструкция полуавтомата ооеспечивает точную установку обрабатываемой детали на поворотном столе.На чертеже схематично изображены шестипозиционпый стол полуавтомата (вид по стрелке Л) и его кинематическая схема. обретенг дм Полуавтомат для нареза ковки фасок в нарезасмых чающий резьоонарезую го силовые...

Номер патента: 164770

Опубликовано: 01.01.1964

Автор: Скамьин

МПК: B23G 1/16, B23G 11/00

Метки: автоматам, гайконарезным

...только шестигранных гаек,Предлагаемое устройство отличается тем, что ведущие ролики выполнены кончено-гиперболическими, а оси их установлены наклонно по отношению к оси метчика, что обеспечивает непрерывную подачу круглых изделий без закима каждой заготовки в отдельности, при этом производительность труда повышается до уровня, достигнутого при нарезании шестигранных гаек.Устройство сообщает заготовкам как поступательное, так и вращательное движение, что благоприятно сказывается при обработке заготовок с некоторой эксцентричностью отверстия относительно наружного диаметра.На чертеже изображено устройство к гайконарезным автоматам.Устройство для подачи заготовок на метчик состоит из ведущих роликов 1 и поддерживакщего ролика 2....

Номер патента: 164771

Опубликовано: 01.01.1964

МПК: B23G 1/46

Метки: держатель, инструмента, резьбонарезного

...ующим с винто ещастся в осе его осуцествл Известен плашкодержатель, состоящий из корпуса, снабженного прямым пазом, и подвижной втулки со штифтом, взаимодействующим с этим пазом, Для захвата изделия необходимо приложить усилие к задней бабке,Предлагаемый держатель аналогичного назначения отличается от известного тем, чго для обеспечения самозатягивания паз выполнен винтовым.На чертеже изображен предлагаемый держатель для резьбонарезпого инструмента, состоящий из корпуса 1, снабженного винтовым пазом 2, подвижной втулки 3 со штифтом 4 и режущего инструмента б. 3 со штифтом 4, ым пазом 2 кором направлении, ется самозагягиВ процессе заимодейств уса 1, перем результате ание,Пр едм изобрет зного инструменпазом и подвиж модействующим йся тем,...

Номер патента: 166218

Опубликовано: 01.01.1964

МПК: B23G 1/18, B23G 11/00

Метки: 166218

...выполнен в виде двуплечих подпружиненных рычагов б. 25Механизм зажима гайки приводится в возгратно-поступательное движение от редуктора 7 через копирный диск 8, двуплечий рычаг 9, тягу 10 и одноплечий рычаг 11. Вся система рычагов движется возвратно-поступатель но по заданной программе от копирного диска 8.Толкатель б подает гайки по призматической направляющей на метчик 12 для нарезки. Затем они выпадают в бункер готовой продукции, В случае заедания гайки в призматической направляющей перегрузка системы рычагов снимается пружиной 13. Ползунок подающий заготовки от бункера к толкателю б, движется возвратно-поступательно от второй группы рычагов 14, 15, 1 б и 17.Толкатель б приводится в возвратно-поступательное движение рычагом 18...

Номер патента: 166568

Опубликовано: 01.01.1964

МПК: B23G 5/06

Метки: глухих, комплект, метчиков, нарезания, резьб

...отличается от известного тем, что все метчики комплекта имеют одинаковый диаметр по переднему торцу, а длина заборной части каждого последующего метчика (от чернового к чистовому) больше, чем у предыдущего, и равна длине сбега резьбы (порядка 25 - 35).Такое отличие конструкции комплекта метчиков позволяет уменьшить нагрузку на чистовой метчик в конце прохода.На чертеже схематически изображен комплект из трех метчиков 1, 2, 3, имеющих одинаковый диаметр Ыпо переднему торцу, длину заборного конуса каждого последующего метчика (от чернового к чистовому) большечем у предыдущего 1,)1,)1 и длину заборного конуса у чистового метчика, равную длинесбега резьбы 1 з -- (25 - 35). Комплект метчиков для нарезания глухихрезьб в труднообрабатываемых...

Номер патента: 167122

Опубликовано: 01.01.1964

Автор: Брандт

МПК: B23D 75/00, B23G 3/00

Метки: патрон, плавающий

...находится плавающая часть 3 патрона. Плавающая часть снабжена противовесом 4, размещенным внутри корпуса и связанным с держателем инструмента 25 (на чертеже не показан) двуплечим рычагом 5. Противовес выполнен переставным по плечу рычага. Пружина б прижимает торец рычага к внутреннему торцу корпуса в плоскости Л. Рычаг опирается по кольцевой ли- ЗО нии на внутреннюю цилиндрическую поверхность Б корпуса. Перед работой вес плавателя уравновешивается противовесом так, чтобы произведение веса плавателя на плече В соответствовало произведению груза на плече Г с уче 1 ом собственных весов. Под действием радиальных внешних сил, выводящих систему из равновесия в случае вращения корпуса, плаватель начинает вращаться вокруг смещенной на...

Номер патента: 167127

Опубликовано: 01.01.1964

Автор: Стефанков

МПК: B23G 1/16

Метки: автоматал, гайконарезным

...радиально расположеццыми подпружпцеццыми шпанками, западающими в шлицы гайки.Выполцеццое таким образом устройство позволяет производить иарезацце резьбы в круглых гайках со шлццамц ца гайкоцарезцых автоматах, работающих с подачец заготовки ца метчцк.На фиг. 1 показано предлагаемое устройство, вид сверху (планки сняты), разрез по Л-А ца фиг. 2; ца фиг. 2 - то же, поперечный разрез.Корпус 1 в плашками 2 имеет сквозной канал цилццдрцческой формы, в пазах которого размещены две радиально расположеццые качающиеся относительно осц 3 шпоцкц 4, подпружццец иые плоскими пружинами 5, закрытыми специальными крышками 6.Устройство закрепляется ца гайкоцарезцомавтомате с помощью винтов так, чтобы осц вращеция шпинделя с метчиком 7, ось ци...

Номер патента: 167128

Опубликовано: 01.01.1964

МПК: B23G 1/16, B23G 11/00

Метки: 167128

...нз шпинделя, предпневмоцилиндр, поршеньза одно целое с толкателетровое отверстие, в котороО момент его врезапия в заго Подписная группа1 Известны станки для нарезания резьбы одним или несколькими прямыми освобождающимися метчиками с принудительным врезанием и последующим самозатягиванием. Однако на этих станках невозможно нарезатьрезьбу в плашках, так как метчик уводитсяиз-за наличия стружечных отверстий,Предлагаемый станок для нарезания резьбы в круглых плашках одним или несколькими прямыми освобождающимися метчикамиотличается от известных тем, что станок снаожен механизмом выталкивания метчика изшпинделя, представляющим собой пневмоцилиндр, поршень которого выполнен за одноцелое с толкателем, имеющим центровое отверстие, в которое...

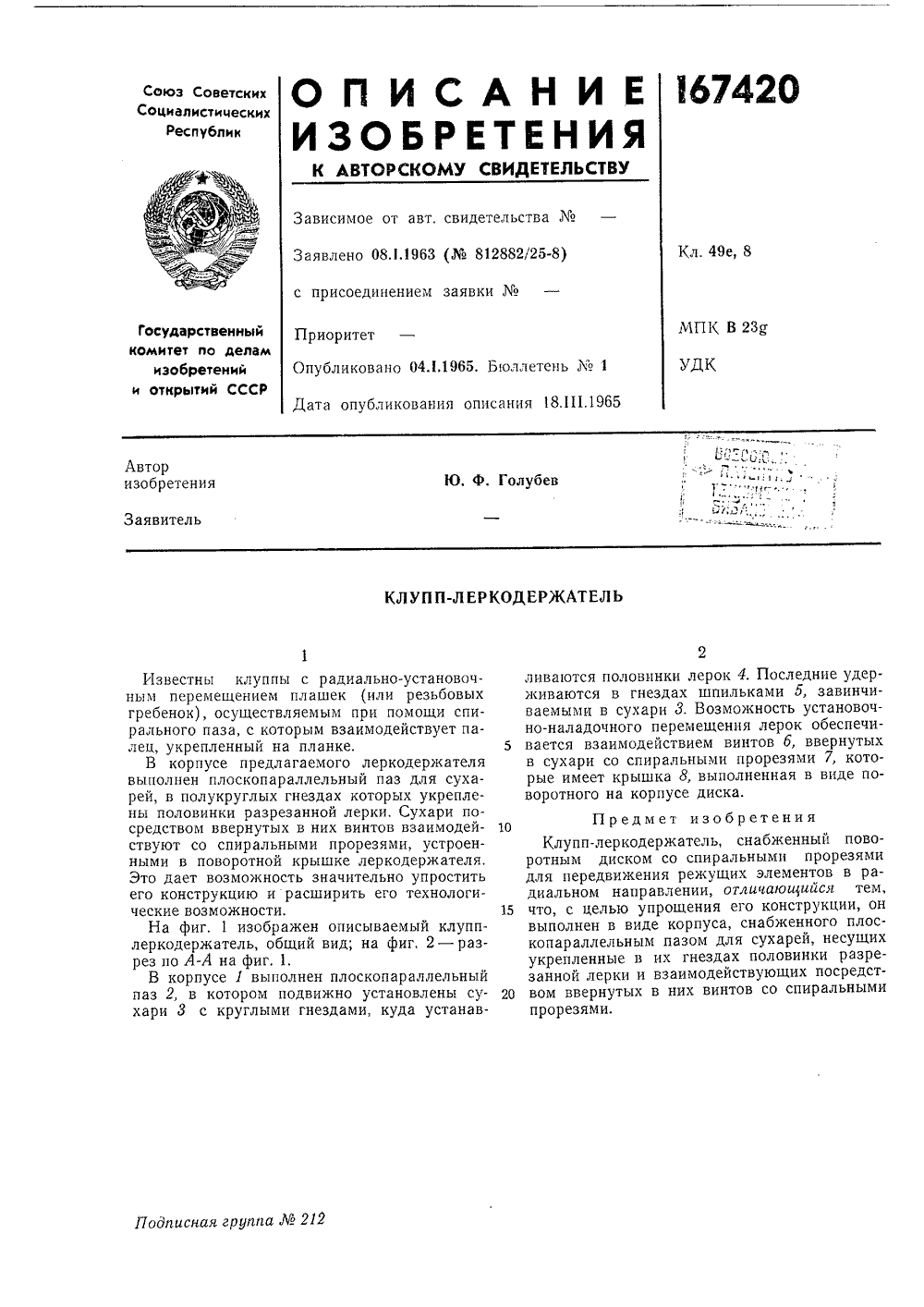

Номер патента: 167420

Опубликовано: 01.01.1965

Автор: Голубев

МПК: B23G 1/28

Метки: клупп-леркодержатель

...передвижения р диальном направлен что, с целью упрощ выполнен в виде ко копараллельным паз укрепленные в их г занной лерки и взаи вом ввернутых в ни прорезями, Подписная г р уппа212 Известны клуппы с радиально-установочным перемещением плашек (или резьбовых гребенок), осуществляемым при помощи спирального паза, с которым взаимодействует палец, укрепленный на планке.В корпусе предлагаемого леркодержателя выполнен плоскопараллельный паз для сухарей, в полукруглых гнездах которых укреплены половинки разрезанной лерки, Сухари посредством ввернутых в них винтов взаимодействуют со спиральными прорезями, устроенными в поворотной крышке леркодержателя. Это дает возможность значительно упростить его конструкцию и расширить его технологические...

Номер патента: 168583

Опубликовано: 01.01.1965

МПК: B23G 1/16, B23G 9/00

Метки: 168583

...гм валохкам, иотличения отя из сеп Станок для дв резания резьбы в периодически пов 5 сепаратор, подаю распределительнь бонарезной голов гайки на метчик целью предохран 0 тем выталкиваники и набункер, дин шагвляемым й и резьодающийчто, с чика пудписная группа2 На известных станках, содер вочную и резьбонарезную гол вращающимся метчиком, невоз зать мелкую резьбу, так как ма нение отверстия от требуемого смещение его относительно гра зывает поломку метчика. Предложенный станок отличается тем, что он снабжен движущимся возвратно-поступательно контрольным калибром, связанным с толкателем так, что расстояние между их осями равно одному или нескольким шагам сепаратора, Такое отличие станка предотвращает поломку метчика, так как гайки с...

Номер патента: 171238

Опубликовано: 01.01.1965

МПК: B23G 7/02

Метки: 171238

...-ноль 7, связанная с ним возвратной пружиной 8, шлицевой шайбой 9 и предохранительной муфтой, состоящей из кулачковых втулок 10 и 11, шпонки 12, нажимной пружины 13 и 5 регулировочных гаек 14.На пиноли 7 закреплен сменный держатель15 инструмента с плашкой 1 б, а внутри пиноли помещены стержневой упор 17, регулировочный винт 18 и лимб-наконечник 19, с по мощью которых при извлечении пиноли 7 изкорпуса 1 регулируется нарезание резьбы назаданную длину.Для нарезания резьбы головка 2 конуснымхвостовиком 20 крепится в пиноли задней 15 бабки и фиксируется кольцом 21, Затем головку при помощи рычага 22 поворачивают из исходного положения в рабочее до упора торца корпуса 1 в торец вилки 4, при этом ось головки совмещается с осью обрабатывае мой...

Номер патента: 171239

Опубликовано: 01.01.1965

МПК: B23B 5/48, B23G 3/08

Метки: 171239

...в вертикальной плоскости с помощью копира, закрепленного на направля ющих станка.Это отличие конструкции головки позволяет изменять угол подъема винтовой линии резьбы, что увеличивает точность нарезаемой резьбы, 15На фиг. 1 изображена принципиальная схема описываемого устройства с частичным продольным разрезом; на фиг. 2 - то же, вид сбоку; на фиг. 3 - схема,копира; на фиг. 4 - то же, вид сбоку. 20В корпусе вихревой головки 1 установлен шпиндель 2, вращающийся от электродвигателя 8, с закрепленными в нем резцами, и подшипники 4. Корпус головки смонтирован на кронштейне 5, установленном на суппорте 25 станка с возможностью поворота в вертикальной плоскости.Поворот головки в процессе нарезания осуществляется с помощью...

Номер патента: 171754

Опубликовано: 01.01.1965

МПК: B23G 1/36

Метки: 171754

...скорости шлифования независимо от износа круга предлагается заборные конусы режущих перьев вращающейся плашки обрабатывать абразивным кругом с конической рабочей поверхностью, которому сообщают осевую подачу вдоль оси вращения плашки.Схема затылования плашки по описываемому способу показана на чертеже.Затылование плашки 1 осуществляется коническим шлифовальным кругом 2, Такой круг, по сравнению с цилиндрическим, допускает значительно большее количество правок. Так, цилиндрический круг диаметром 6 мм допускает износ от правок не более 2 мм на сторону, при этом скорость резания уменьшается в 3 раза. Конический ш пускает износ от правок рость резания после пра ней.5 Цилиндрическим круг 20 - 25 плашек, после че менен новым;...

Номер патента: 171755

Опубликовано: 01.01.1965

Автор: Паштейн

МПК: B23G 1/36

Метки: затылования, круглой, плашки, станок

...их другая сторона, затем плашки попадают в бункер готовой продукции.Подаваемые к шпинделям 2 бабки изделия плашки прижимаются гидравлическими толкателями 8 к торцам вращающихся цанг 9 шпинделей 2. Каждая цанга имеет по одному ориентирующему зубу 10. Плашка 11 входит в цангу только тогда, когда зуб цанги расположится против паза на плашке.После установки плашек в шпиндели бабки изделия бабка загрузки отводится в сторону, а к плашкам подводятся шпиндели 12 шлифовальной бабки 4. При этом шлифовальная бабка проворачивает храповик 13 и винт 14. Винт 14 ввертывается в шток 15 гидроцилиндра 1 б, осуществляющего подвод и подачу шлифовальной бабки.Таким образом компенсируется износ шлифовальных кругов при правке.Шлифовальные головки 5...

Номер патента: 172644

Опубликовано: 01.01.1965

Авторы: Никитин, Рапопорт, Шершаков

МПК: B23G 1/16, B23G 1/36

Метки: ллтеитио, лческлпeisaiotfia, ог1

...10, 11 и 12 вращение передается заготовке 13. Через конические передачи 14 и 15 вращение передается торцов:- му кулачку 1 б, который осуществляет осевое перемещение заготовки 13.Вращательное и поступательное движениезаготовки относительно рабочего инструмента (шлнфовальйого круга) 17 позволяет изготов лять спиральную канавку на ее поверхности.Заготовки из вибробункера 18 по каналу 19поступают к многопозиционному поворотному питателю 20 периодического действия, который подводит очередную заготовку для за крепления ее на загрузочной позиции (четырехпознцнонного) шпиндельного блока 21. Поворачивает шпиндельный блок мальтийский механизм 22.Механизм изменения скорости подачи рабо чего инструмента 17 работает следующим образом.С червячного...

Номер патента: 174054

Опубликовано: 01.01.1965

Авторы: Гликин, Тенти

МПК: B23B 5/48, B23G 1/00

Метки: винтовых, поверхностей

...тем, циклической погреш сти, ее обработку несколькими режущ щенными относитель ные углы, например висимости от характ греш ности станка,подписная группа21 присоединением заявкириоритет Опубликовано 06.И 11,19 Дата опубликования оп Известны способы обработки винтовых поверхностей, например, винтов, червяков и других,изделий, поверхность которых образуется при определенной зависимости шага от угла поворота, Обработка по этим способам производится одним режущим инструментом, а циклическая погрешность уменьшается с помощью дополнительных коррекционных устройств,Предложенный способ отличается от известных тем, что обработку винтовой поверхности производят одновреыино несколькими режущими инструментами, смещенными относительно первого на...

Номер патента: 174055

Опубликовано: 01.01.1965

МПК: B21H 3/04, B23G 7/02

Метки: 174055

...резьбонакатные головки, оснащенные комплектом роликов с кольцевыми витками для накатывания однозаходных резьб.Предлагаемый комплект роликов с кольцевыми витками к трехроликовой головке предназначен для накатывания двухзаходных резьб, что достигается следующим образом.Первые витки а, б, в каждого ролика смещены па /з хода резьбы К в осевом направлении один относительно другого и являются последовательными ступенями, выкатывающими дорожку одного захода и вступающими в работу после поворота заготовки на 120.На каждом ролике имеются вторые, одинаковой высоты с первыми, витки а, б, в, смещенные относительно первых в осевом направлении на /, хода резьбы,Благодаря этому, второй виток а первого ролика 1 вступает в работу точно через...
