Андрусенко

Номер патента: 1082790

Опубликовано: 30.03.1984

Авторы: Андрусенко, Вожжова, Григоренко, Жумабеков, Ищенко, Лиманов, Осадчая, Сагиндыков, Узбекгалиев, Шайхутдинов, Шайхымежденов

МПК: C09K 7/02

Метки: буровой, раствор

...8-10%-ных водных растворов, сильно разжижающих глинистые растворы Г 13,Однако реагенты, понижающие водо отдачу глинистых растворов, дефицитны.Известен буровой раствор, содержащий глину, понизитель водоотдачи и воду, который в качестве понизителя водоотдачи содержит полиэтиленгли коль (ПЭГ) 21.Однако данный раствор имеет значительную водоотдачу.Цель изобретения - улучшение качества раствора за счет снижения 5 его водоотдачи.Поставленная цель достигается тем, что буровой раствор, содержащий глину, понизитель водоотдачи и воду, в качестве понизителя водоотда" ЗО чи содержит полиацетальгликоль, полученньй ацетализацией дивинилового эфира диэтиленгликоля и диэтиленглино- СН СН оСН СН-ОСН-Ог г гСнт,е. ПАГ содержит кроме концевых гидрокСИльных...

Номер патента: 1075451

Опубликовано: 23.02.1984

Авторы: Андрусенко, Безрукавый, Жогленко, Калениченко, Кравцов, Куров, Орлик, Свирикова

МПК: H05B 6/36

Метки: индукционного, кольцевых, нагрева

...и, как следствие, увели-чивает погрешность замера температу ры нагреваемой детали.Цель изобретения - повышение качества нагрева детали и увеличениенадежности и долговечности устройстна.Поставленная цель достигаетсятем, что в устройстве индукционного нагрева кольцевых деталей, содержащем разъемный магнитопроводс индукционной обмоткой, в месте разь 2 О ема которого установлена вставка для размещения деталей и датчик температуры с устройством поджима, датчик температуры размещенв пазу,. выполненном в магнитопро воде со стороны. вставки и закреплен на одном конце устройства поджима, выполненного в виде неуравновешенного рычага, один конец которого установлен в укаэанном пазу, 0 а в другом имеется наклонный пази он...

Номер патента: 1066496

Опубликовано: 15.01.1984

Авторы: Андрусенко, Журов, Липчинский, Пластун, Соколовский

МПК: A01F 15/00

Метки: пресс-подборщик

...17 с блоком 18 игл. Собачка 19 однооборотной муфты 15 в выключенном положении упирается в двуплечий рычаг 20, соединенный тягой 21 с другим двуплечим рычагом 22. На оси 10 также установлен указатель величины задаваемой плотности, выполненйый в виде сектора 23 со шкалой и упора 24, который может поворачиваться на оси 10 и фиксироваться приспособлением 25 для фиксации. На прессовальпой камере 4 шарнирно закреплены крюки 26, удерживающие за цапфы 27 звднюю стенку 6 в закрытом положении. Поворот стенки 6 осуществляется на шарнирах 28, Для возврата стенки 6 после ее открытия в исходное положение служит упругий элемент 29, взаимодействующий с кронштейном 30, закрепленным на стенке 6. Крюк 26 тягой 31 шарнирно соединен с качающимся на оси...

Номер патента: 1065389

Опубликовано: 07.01.1984

Авторы: Андрусенко, Гладушко, Лукьянова, Олефиренко, Павленко, Скороход, Скрипник, Толстопалова, Черногуб

МПК: C05B 3/00

Метки: дигидроксотетрафосфат, использования, кальция, качестве, удобрения

...и может быть использован как Фосфорное удобрение, так-как 16 Р 20 в дигидроксотетрафосфате кальция находятся в усвояемой растениями форме.Способ получения дигидроксотетраФосфата кальция и испытания его цитратной растворимости иллюстрируются следующими примерами.П р и м е р 1. В 850 мл раствора БаСХ, содержащего 4595 мг/л Са, добавляют 4,25 мл БаОН с исходной кон- центрацией 86 г/л БвОН, затем 111,5 мл БазРО 4 с исходной концентрацией 46,5 г/л РОРеакционную смесь перемешивают 10 мин при . 710 С и исходном РН 9,6, затем .отфильтровывают, проклинают от хлоридов, высушивают при 60-65 С и анализируют на Са и РО). Получено 8714 мг вещества 2 Са (РС) х хСа (ОН)2.Химическая Формула полученного соединения подтверждается данными химического...

Номер патента: 1061885

Опубликовано: 23.12.1983

Авторы: Андрусенко, Воронцов, Кузин, Соколов

МПК: B21D 22/00

Метки: деформации, заготовок, нагрева, пластической

...для нагрева заготовок при пластической деформации, содержащее источник тока и связанные с его полюсами прямолинейные токоподводы, устанавливаемые в контакте с заготовкой 2.Недостатком этого устройства является его ограниченные технологические возможности, так как оно может использоваться только при тех видах обработки давлением,в контакте с заготовкой, снабжено блоком управления параметрами тока, а токопроводы от каждого из полюсов выполнены по меньшей мере в виде двух элементов, расположенных в чередующемся порядке с токопроводами противоположного полюса на равном расстоянии один от другого, и связаны с источником тока посредством блока 5 О 5 20 25, тока посредством блока 2 управления па.раметрами тока.Токоподводы 3 в закреплены...

Номер патента: 1060245

Опубликовано: 15.12.1983

Авторы: Андрусенко, Борисенко, Огибалов, Решидов, Ульянов

МПК: B05B 17/04

Метки: жидкости, поток, пылегазовый, распыления

...сущности и достигаемому результату является устройство для Распыления жидкости н пылегаэоный поток, содержащее полую камеру в форме тора с выходным соплом и .средством для подвода жидкости 2) .Однако данное устройство просто по конструкции и удобно в изготов. лении, но имеет небольшой угол факела распыла, вследствие чего газопровод быстро зарастает пылью.Цель изобретения - увеличение угла Факела распыла беэ изменения степени диспергиронания жидкости.Поставленная цель достигается тем, что н устройстве для распыления жидкости в пылегазовый поток, содержащем полую камеру в форме торас выходным соплом и средством дляподвода жидкости, полая камера снабжена кольцевой перегородкой, делящей ее полость на два кольцевыхотсека, один из...

Номер патента: 1052790

Опубликовано: 07.11.1983

Авторы: Андрусенко, Беляков, Еньков

МПК: F23G 7/06

Метки: газов, дожигания, термического

...перегородками 2 на несколько камер 3. В каждой перегородке 2 выполнено окно 4, соединяющее смежные камеры 3. В каждом окне 4 установлена горелка 5 для сжигания топливного газа. В каждой камере 3 выполнена газопроницаемая насадка 6 из огнеупорного материала. Газопроницаемые насадки 6 опираются на колосниковые решетки 7, отстоящие от нижней кромки корпуса 1 на некоторое расстояние, Объем каждой камеры 3, расположенный под колосниковой решеткой , диффузором 8 соединен с переключающим устройством 9, имеющим патрубок 10 для нагнетания сброс- ного газа, патрубок 11 для вывода очищенного газа и сопло 2, шарнирно соединенное с патрубком 11. Сопло 12 может периодически поворачиваться вокруг оси шарнирного соединения и устанавливаться своей...

Номер патента: 1043108

Опубликовано: 23.09.1983

Авторы: Андресон, Андрусенко, Антонова, Истлеев, Коротич, Леплянин, Парамонов, Рафиков, Сулоева, Толстиков

МПК: C01F 7/04

Метки: глиноземного, производства, пульп, сгущения

...1 ч,После тщательного перемешивания(1 с) цилиндр с пульпой и коагулянтом помещают в термостат с темпера 1;и1ЮВ 1 где и = 40-85;1 п = 15-60 мол. в количестве.0,005-0,016 кг/т пульпы.Статистический сополимер метил.метакрилата с-оксиэтиламидом метакриловой кислоты является продуктом взаимодействия полиметилметакрилата (ПММА) с моноэтаноламином в среде диметилформамида (ДМФА):еПМИА, в качестве которого используют крошку оргстекла, в количестве 2-5 вес, растворяют в ДИФА, добавляют 12-30 вес, моноэтаноламина и нагревают при 80-150 С при перемешивании в течение 3-10 ч,Получаемый флокулянт представляет собой прозрачную желтоватую, густую турой 90 +. 0,5 С и наблюдают эа ходом сгущения и осветления пуль при указанной темпаратуре в опреде.ленные...

Номер патента: 1040520

Опубликовано: 07.09.1983

Авторы: Андрусенко, Гладков, Зубков, Мирошниченко

МПК: G11B 23/04

Метки: кассета, кассетного, магнитофона

...7 размещены прокладки 10, выполненные с отверстиями, ана логичными отверстиям 2 оснований корпуса кассеты. Вокруг отверстий для намоточных валов магнитрфона и против кольцеобразных углублений 4 корпуса прокладки 10 имеют прямоугольные высечки 11,10405Изобретение относится к приборостроению, а именно к технике магнитной записи и может быть использовано при изготовлении кассет для магнитной ленты.Известна кассета для кассетного магнитофона, содержащая корпус с двумя отверстиями для намоточных валов магнитофона, центрируюшие выст.:.ты, выполненные в корпусе концентрично укаэанным отверстиямсердечники, размещенные с воэможностью вращения на выступах, и прок-, ладки, размещенные между сердечниками икорпусом 13Однако в этой кассете...

Номер патента: 1030270

Опубликовано: 23.07.1983

Авторы: Андрусенко, Кравцов, Куров, Яловенко

МПК: B65G 25/08

Метки: конвейер, шаговый

...установлена с возможностью возвратно-поступательного движения относительно направляющей штанги и снабжена жестко закрепленными на ней пальцами, при этом одно из плеч каждого рычага выполнено с пазом, в котором размещен палец, а подвижная рама снабжена склизом, установленным с возмож" ностью взаимодействия с плечом рычага, имеющим паз, в начале холостого хода. На фиг. 1.и 2 изображен конвейерв двух проекциях, на фиг. 3 - вид Ана фиг. 1; на фнг. 4 " разрез Б-Б нафиг. 1,Направляющая круглая штанга 1,5 закрепленная своими концами на неподвижной раме 2, является направляющей для движения по ней четырехползунов 3 с шарнирно закрепленнымина них толкателями в виде двуплечихщ рычагов 4, служащих для перемещениядеталей с позиции на позицию,...

Номер патента: 1020705

Опубликовано: 30.05.1983

Авторы: Андрусенко, Еньков, Исаков, Шейко

МПК: F23G 7/06

Метки: газов, дожигания, сбросных

...газыпроходят через решетку иэ кирпича,10 нагревают ее и затем выходят из аппарата в дымовую трубу. После того,как кирпичи в первой камере остывают,направление движения газов путем переключения клапанов меняется на про 15 тивоположное31.Однако в указанном устройстве придожигании отбросных газов, содержащихгорючую пыль, смолистые вещества,кондесируемые горючие масла и т.п.,20 последние отлагаются на холодных поверхностях кирпицных решеток и забивают их, а при изменении направлениядвижения газов горючие отложения крекируются, причем вредные продукты кре 25 кинга удаляются в атмосферу необезвреженными,Цель изобретения - исключение засорения регенеративных насадок устройства и увеличение полноты обезвреЗо живания газов, содержащих...

Номер патента: 1020236

Опубликовано: 30.05.1983

Авторы: Андрусенко, Горбенко, Гунько, Полищук, Синельниченко

МПК: B27D 5/00

Метки: кромкофанеровочному, отделения, подачи, станку, шпона

...Это тре бует также постоянного наблюденияэа правильностью поштучной выдачиполос шпона.Цель изобретения - повышение надежности работы устройства и обеспечение непрерывности технологичес, кого процесса.Поставленная цель достигаетсятем, что устройство снабженО всасывающим патрубком, который установлен виде подпружиненной лыжи с электрическим контактом и установлено послеограничительной линейки. за подающим роликом в зоне отделения шпона,. и отжимным роликом, который установлен рядом с подающим роликом, причем последний кинематически связан с транспортирующим механизмом,Кроме того, предохранительное устройство выполнено в виде подпружиненной лыжи с электрическим контактом и установлено после ограничи- тельной линейки.На фиг, 1...

Номер патента: 1011951

Опубликовано: 15.04.1983

Авторы: Андрусенко, Еньков

МПК: F23G 7/06

Метки: газов, обезвреживания, термического

...устройство подается в одну из камер 6, проходит через пористую 40стенкч полой емкости 1, нагреваясь в ней,ги поступает внутрь емкости. Затем предварительно нагретый газ проходит через отверстие 3 в перегородке 2 и догревается нагревателем 4 до температуры самовоспламенения вредных веществ, которые полно стью сгорают до Н О и СО . В смежной камере 6 обезвреженный газ проходит через пористую стенку емкости 1, нагревает ее,к температуре окружающей среды, и через клапанное устройство выходит в окружаю щую среду. По мере того, как одна половина полой емкости остывает, а вторая нагревается, производится переключение клапана и движение газа в аппарате изменяется на противоположное.Высокий термический коэффициент полез ного действия...

Номер патента: 1011076

Опубликовано: 15.04.1983

Авторы: Андрусенко, Журов, Липчинский, Пластун, Соколовский

МПК: A01F 15/00

Метки: пресс-подборщик

...18. Собачка 19 однооборотной муфты 15 в выключенном положении упирается в двуплечий рычаг 20, соединенный тягой 21 с другим двуплечим рычагом 22. На оси 10 также установлен указатель величины задаваемой плотности, выполненный в виде сектора 23 со шкалой и упора 24, который может поворачиваться на оси 10 и фиксироваться приспособлением для фиксации 25.На прессовальной камере 4 шарнирно закреплены крюки 26, удерживающие за цапфы 27 заднюю стенку 6 в закрытом положении, Поворот стенки 6 осуществляется на шарнирах 28. Для возврата стенки 6 после ее открытия в исходное положение служит упругий элемент 29, взаимодействуюший с кронштейном 30, закрепленным на стенке 6. Крюк 26 тягой 31 шарнирно соединен с качающимся на оси 32 рычагом 33,...

Номер патента: 995121

Опубликовано: 07.02.1983

Авторы: Андрусенко, Гладков, Гнидаш, Зубков

МПК: G11B 23/02

Метки: записи, катушки, ленточным, носителем, хранения

...Футляр 1, выполненныйс круглыми отверстиями 2 в его щечках 3 и снабженный поворотной крышкой 4. Поворотная крышка 4 снабженафиксирующими выступами 5, рифленымязыцковым выступом 6 и прозрачнымищечками 7. При этом прозрачные щецки7 поворотной крышки 4 выполнены сбуртиками 8 и с пружинящими язычками9 зажима катушки 10 с ленточным носителем 11 записи, например смагнитной лентой, а фиксирующие выступы 5расположены в круглых отверстиях 2щечек 3 прямоугольного футляра 1.Предлагаемое устройство содрежит,кроме того, соединители 12, имеющиесечение в виде ласточкина хвоста: иразмещенные в пазах 13 боковых стенок14 прямоугольного футляра 1. Однаиз стенок 14 прямоугольного футляра1 выполнена с вырезом 15,а щечки 3прямоугольного футляра 1...

Номер патента: 990131

Опубликовано: 23.01.1983

Авторы: Андрусенко, Журов, Липчинский, Пластун, Соколовский, Соломко

МПК: A01F 15/00

Метки: пресс-подборщик

...откуда она перемещается загрузчиком 8 в накопительную полость 27 прессовальной камеры 5, образованную лобовиной поршня 7 и зубьями 10 держателя спрессованной массы. По заполнении загрузочной полости 27 прессуемой массой поршень 7, двигаясь в прессовальной камере 5, начинает сжимать эту массу.С началом движения поршня 7 ролик 15, накатываясь на клиновидную часть направляющей дорожки 26, закрепленной на поршне, поворачивает ведущий рычаг 14 относительно оси кронштейна 3. При этом коромысло 20 посредством тяги 17 поворачивается относительно оси кронштейна 21 и шатуном 22 двигает рамку 9 с зубьями 10 по направляющим 6 в направлении выхода зубьев 10 из прессовальной камеры 5. Пружина 24 при выходе зубьев 10 из прессовальной камеры 5...

Номер патента: 980839

Опубликовано: 15.12.1982

Авторы: Андрусенко, Баранов, Борисенко, Верещагин, Матюшенко, Огибалов, Пономаренко

МПК: B03C 3/00

Метки: высокоомной, пыли, улавливания

...эффекта поверхности окисла необходимое определенное количество адсорбированных слоев гидр- окислов влаги. Диэлектрическая постоянная образовавшихся агрегатов (пылевых частиц с адсорбированными молекулами воды) возрастает, так как адсорбер на поверхности окисла подвижен. Диэлектрическая постоянная значительна пока в процессе адсорбции промежутки между скоплениями гидроксилов не соединятся в непрерывную цепь. При наличии таких мостов образуется статический монослой, который затрудняет адсорбцию и не участвует в создании емкости системы,Численные выражения минимального соотношения содержания влаги и твердых частиц окиси кремния (15) и максимального (200) определены в результате опытного освоения данного спо980839 Таблица 1...

Номер патента: 976890

Опубликовано: 30.11.1982

Авторы: Алексеенко, Андрусенко, Ермачков, Журов, Липчинский, Особов, Пластун, Соколовский, Соломко, Ясынов

МПК: A01F 15/00

Метки: пресс-подборщик

...колесном ходу 1 прессовальную камеру 2, загрузочную камеру 3, подборщик 4, пуансон 5, установленный на роликах 6 в прямолинейных направляющих 7, Пуансон 5 через шатун 8 при помощи втулки 9 соединен с эксцентриком 10, закрепленным на валу 11, установленном в подшипниках 12. Вал 11 с помощью цепного контура 13 и звездо чек 14 и 15 соединен с ведомым валом 16редуктора 17, который, в свою очередь, через карданную передачу 18 связан с ВОМ трактора. Внутри полого .вала 11 установлен вал 19 с кривошипами 20, к которым шарнирно присоединены две параллельные кулисы 21, расположенные внутри прессовальной камеры 2 и опирающиеся своими пазами 22 на ролики 23, закрепленные на стенках прессовальной камеры 2. На концах кулис 21 жестко закреплена...

Номер патента: 971165

Опубликовано: 07.11.1982

Авторы: Алексеенко, Андрусенко, Василенко, Пастухов, Шамин

МПК: A01F 29/02

Метки: измельчитель, кормов

...кормов, план; на фиг. 2- выгруг ное устройство, общий вид;5на фиг. 3 - сечение А-А на фиг. 2.Иэмельчитель кормов содержит бункер 1 с установленньм в нем над решетом 2 измельчающим ротором 3. Под бункером 1 расположена примыкающая к нему камера 4, имеющая окно 5 для выгрузки измельченного корка, В камере 4 размещено выгруэное устройст" во, выполненное в виде эксцентрично закрепленного под ротором. 3 поворотного диска 6, в теле которого выпол нены радиально расположенные щели 7с установленными в них эластичными лопастями 8,Иэмельчитель кормов используют следующим образом.Измельченные частицы корма через решето 2 поступают в камеру 4, где они захватываются лопастями 8 диска б и транспортируются ими к окну 5. В случае забивания...

Номер патента: 968498

Опубликовано: 23.10.1982

Авторы: Андрусенко, Филиппов, Хоруженко

МПК: F02D 17/02

Метки: внутреннего, впрыска, двигатель, сгорания, топлива

...программным барабаном б и валом 11 составляет а Ь К50 где К - число цилиндров двигателя.Регулирование мощности двигателя. осуществляется путем перемещения датчика 7 вдоль образующей вращающегося барабана 6 посредством рычага управления топливоподачей, жестко связанного с датчиком 7.При любом из фиксированных поло-жений датчика 7 одна из групп возбудителей совпадает с осью датчика 60 (например, с прорезью или с каким- либо возбуждающим элементом).При работе двигателя топливо, подаваемое в цилиндр, последоваТель- но проходит через открытый (и обесто тановлены во впускном трубопроводеили в цилиндре двигателя, органа выключения форсунок (клапан 5) с электромагнитным приводом, размещенногов нагнетательном трубопроводе насоса1, блока...

Номер патента: 952734

Опубликовано: 23.08.1982

Авторы: Андрусенко, Власова, Кубасов, Лукьянова, Мазанько, Павленко, Скороход, Скрипник

МПК: C01D 3/16

Метки: ионов, кальция, натрия, рассола, хлорида

...кальция, так каких содержание в очищенном рассолесоставляет 1-4 мг/л. Кроме того,укаэанный способ эффективен лишь ивысоком содержании ионов кальция врассоле (порядка 20-211 мг/л). и м е р 1. В 1 л рассола, соего 300 г/л хлорида натрия, 2 мл раствора ортофосфата иат952734 Формула изобретения Составитель Т.,ПушкинаТехред Т.Маточка Корректор С,Шекмар,Редактор А.Шишкина Заказ 6190/31 Тираж 509 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 рия с концентрацией иона РО 4-47,25 г/л1,5 мл раствора, содержащего 78,8 г/лгидроксида натрия, и суспенэию смешанной соли моногидроксофосфата иортофосфата кальция, содержащую1250...

Номер патента: 948714

Опубликовано: 07.08.1982

Авторы: Андрусенко, Воропаев, Назаренко, Сытник

МПК: B60P 7/06

Метки: грузов, транспортировки

...штока 11 гидроцилиндра 10, контактирующая -со сферическим телом качения 15, выполнена сферической с ограничительным буртиком 23, при этом внутренняя поверхность 24 ограничительного буртика23, контактирующая в крайних положениях со сферическим телом качения 15, выполнена конической такимобразом, что ее образующая является касательной к точке контакта иперпендикулярна радиусу, проведенному из последней.Рабочие полости 25 гидроцилиндров 10 через штуцера 26 (см, Фиг.7)соединены между собой трубопроводами 27 посредством распределителя 28,Гидросистема содержит насос 29с ручным приводом, вентиль 30 и масляный бак 31,Устройство работает следующим образом,Устройство совместно с грузом 12перемещается по рельсовому путиэлектролебедкой или...

Номер патента: 939890

Опубликовано: 30.06.1982

Авторы: Андрусенко, Батраков, Потапов

МПК: F25B 45/00

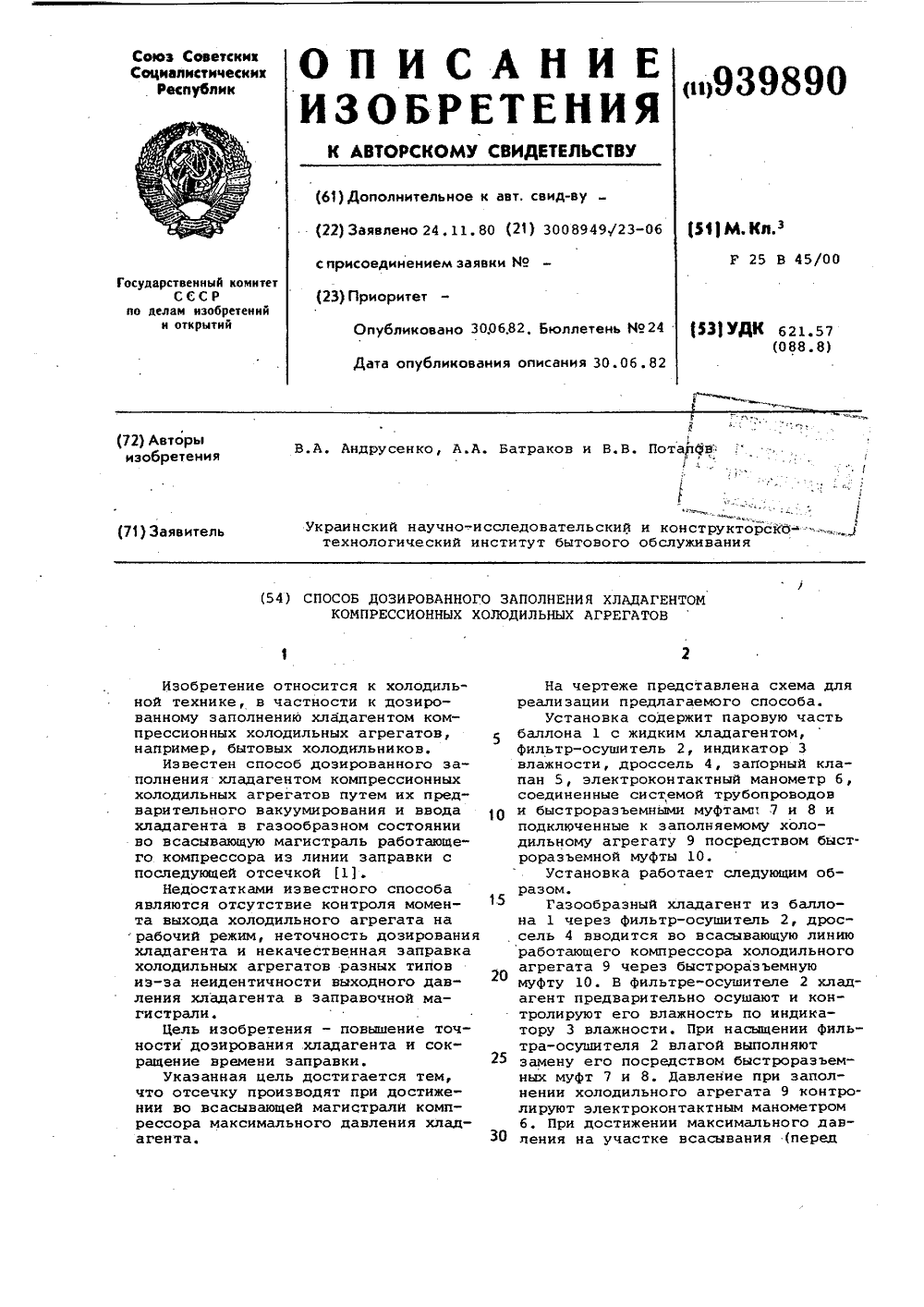

Метки: агрегатов, дозированного, заполнения, компрессионных, хладагентом, холодильных

...На чертеже представлена схема дляреализации предлагаемого способа.Установка содержит паровую частьбаллона 1 с жидким хладагентом,фильтр-осушнтель 2, индикатор 3влажности, дроссель 4, запорный клапан 5, электроконтактный манометр б,соединенные системой трубопроводови быстрораэъемными муфтамп 7 н 8 иподключенные к заполняемому холодильному агрегату 9 посредством быстроразъемной муфты 10.Установка работает следующим образом.Газообразный хладагент из баллона 1 через фильтр-осушитель 2, дроссель 4 вводится во всасывающую линиюработающего компрессора холодильногоагрегата 9 через быстроразъемнуюмуфту 10В фильтре-осушителе 2 хладагент предварительно осушают и контролируют его влажность по индикатору 3 влажности. При насыщении...

Номер патента: 931457

Опубликовано: 30.05.1982

Авторы: Андрусенко, Гольдберг, Зудин, Логвиненко, Тарасов

МПК: B25B 21/00

Метки: гайковерт, многошпиндельный

...и 7 0 ращение от полумуфт 6 и 7 через направляющие шпонки 8 передается ведомым частям 5 шпинделей, снабженным наконечниками для затяжки крепежа.После охвата наконечниками гаек последние начинают вращаться наворачиваться), а корпус 2 с вращающимисяшпиндельными головками останавливается, При затяжке на зубьях приводной и ведомой полумуфт 6 и 7 шпиндельных головок 3 возникает рабочий момент, образующий осевое составляющее усилие, под действием которого подвижная в осевом направлении полумуфта 7 отходит от приводной полумуфты 6, сжимая пружину 9, и стремится к выходу из зацепления. Пружина 9 рассчи тана таким образом, что при достижении необходимого момента затяжки ведомая полумуфта 7 практически выходит иэ зацепления с приводнойполумуфтой 6...

Номер патента: 717818

Опубликовано: 15.05.1982

Авторы: Андрусенко, Башкардин, Идельчик, Кальчик, Карпеев, Лебедюк, Сидоренко, Фокша

МПК: B01D 46/32

Метки: зернистый, фильтр

...потока при регенерации.Это достигается тем, что фильтр снабжен перфорированным желобом, размещенным в нижней части кассеты, и перфорированным экраном, расположенным перед соплами и прикрепленным к верхней части корпуса фильтра.На фиг. 1 изображен зернистый фильтр, разрез; на фиг. 2 - разрез А - А на фиг.1; на фиг. 3 - разрез Б - Б на фиг, 1.Зернистый фильтр включает корпус 1 с атрубком 2 для подачи запыленного газа, ерфорированные поверхности 3, 4, 5, формирующие зернистый материал 6, ромбовидные каналы 7 для отвода очищенного газа, образованные перфорированными поверхностями 5, газонепроницаемые перегородки 8, 9, 10, коллектор 11 чистого газа с патрубком 12 для отвода очищенного газа и заслонкой 13, бункер 14 для загрузки зернистого...

Номер патента: 912274

Опубликовано: 15.03.1982

Авторы: Андрусенко, Безин, Василенко, Грачева, Майоров, Пастухов, Солодников, Шегай

МПК: B02C 18/06

Метки: измельчения, кормов

...с приводом, и установленный внутри него ножевой измельчитель,,перфорированная обечайка выполнена конической, а ножевой измельчнтель установлен внутри конуса параллельно егообразующен,На фиг. 1 показано устройство для измельчения кормов, разрез, вид сбоку; нафиг. 2 - разрез А-А на фиг, 1,Устройство включает раму 1 с горизон 1 В тально расположенной загрузочной конуснойперфорированной обечайкой - бункером 2 сзацепами 3, опирающимися на опорные ролики 4 н 5 с приводом б, отбойным щитком 7,который крепится к раме 1 и защитным кожухом 8, Внутри конусного перфорированного бункера 2 параллельно его образующейустановлен измельчитель 9 с приводом 10.Под бункером 2 находится выгрузной транспортер 11.Устройство работает следующим...

Номер патента: 885713

Опубликовано: 30.11.1981

Авторы: Андрусенко, Балашов, Еньков, Исаков, Миндрул, Шейко, Шурин

МПК: F23G 7/06

Метки: газов, дожигания, сбросных, термического

...перегородками, отделяющими насадки от наружной стены кор. пуса и образующими отапливаемые смесительные каналы, а в разделительных перегородках выполнены окна, соединяющие смесительные каналы смежных камер.Конструкция устройства позволяет лучше смешивать. отбросный газ с продуктами горения топливного газа при повышенной скорости и турбулентности потока, осуществлять смешение в две ступени и получать более однородную смесь, достигая большей полноты дожигания вредных веществ, При сжигании однородных смесей требуется меньшая темпе. ратура процесса дожигания и меньший расход топливного газа. 1 аличие окон в разделительных перегородках смежных камер, соединяющих смесительные каналы смежных камер, и самостоятельного отопления в каждом...

Номер патента: 883244

Опубликовано: 23.11.1981

Авторы: Андрусенко, Бондарчук, Коваленко, Комаринский

МПК: E02D 15/10

Метки: оснований, планировки, подводных

...посредством вертикального шарнира и имеет привод поворота, при этом балка выполнена из соединенных между собой секций.На Фиг.1 изображено устройство, вид сбоку; на фиг.2 - то же, вид сверху.Устройство устанавливается на планируемую поверхность 1 и состоит из балки, собранной из секций 2, которая одним концом с возможностью поворота в горизонтальной плоскости соединена со стойкой 3, а другим - с тяговым тросом 4, который обеспечивает поворот рами, На раме с возможностью перемещения вдоль нее посред 883244ством привода установлена каретка 5, на которой закреплен планировочный нож 6, соединенный с кареткой посред" ством вертикального шарнира 7, и привод поворота ножа 8, 5Секция выполнена в виде пространственной фермы из сборно-разборных...

Номер патента: 874487

Опубликовано: 23.10.1981

Авторы: Андрусенко, Вольский, Горбачев, Закуренко, Зюзюкин, Очкур, Пятак

МПК: B65B 35/50

Метки: накопления, предметов

...производительности устройства.Поставленная цель достигается тем, что в известном устройстве для накопления предметов, преимущественно плоских, содержащем накопитель с подвижным днищем, питающий лоток с отсекателем, механизм выгрузки пакетов из накопителя с чувствительным элементом, связанным с системой автоматического управления, подвижное днище накопителя снабжено многопозиционным дискретным приводом, при этом отсекатель питающего лотка и многопозиционный дискретный привод связаны с системой автоматического управления.Введение в устройство для накопления многопозиционного дискретного привода, связанного с днищем накопителя, позволяет ступенчато регулировать высоту накопителя, т.е. комплектовать большие пакеты при исключении...

Номер патента: 872367

Опубликовано: 15.10.1981

Авторы: Андрусенко, Матагиров, Пастухов, Пластун

МПК: B62D 63/08

Метки: прицепное, средство, транспортное

...как только палец 9поравняется со входом в дугообразный паз 7,опора 10 пол действием растянутой пружины23 повернется на пальце 8 в исходное гори 0зонтальное положение,Устройство позволяет из кабины трактора управлять с помощью опоры дышла стояночными тормозами прицепа, при этомзатормаживанне колес производится без всякого участия мускульной силы оператора,э что в итоге снижает затраты времени наобслуживание и повышает безопасность эксплуатации прицепа. Формула изобретения Перед установкой прицепного средства на стоянку оператор, не сходя со своего рабоцего места, с помощью каната 21 поворачивает опору 10 в вертикальное положение и включает гидрораспрелелитель навесной системы (гидрокрюка) трактора на опускание. Под действием веса машины...
