Способ дозированного заполнения хладагентом компрессионных холодильных агрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 939890
Авторы: Андрусенко, Батраков, Потапов
Текст
ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СеветскнкСоцнвлнстнческнкРеспублик(22) Заявлено 24. 11, 80 (21) 3008949/23-06 И 1 М Кп з Р 25 В 45/00 с присоединением заявки М 9 Государственный комитет СССР по делам изобретениИ и открытийОпубликовано 3006.82, Бюллетень М 924 Дата опубликования описания 30 . 06 . 82 В.А. Андрусенко, А.А. Батраков и В.В. ПотарфваУкраинский научно-.исследовательский и конструкторскотехнологический институт бытового обслуживания(54) СПОСОБ ДОЗИРОВАННОГО ЗАПОЛНЕНИЯ ХЛАДАГЕНТОМ КОМПРЕССИОННЫХ ХОЛОДИЛЬНЫХ АГРЕГАТОВ Изобретение относится к холодильной технике, в частности к дозированному заполнению хладагентом компрессионных холодильных агрегатов, например, бытовых холодильников.Известен способ доэированного заполнения хладагентом компрессионных холодильных агрегатов путем их предварительного вакуумирования и ввода хладагента в газообразном состоянии во всасывающую магистраль работающего компрессора из линии заправки с последующей отсечкой (11.Недостатками известного способа являются отсутствие контроля момента выхода холодильного агрегата нарабочий режим, неточность дозирования хладагента и некачественная заправка холодильных агрегатов разных типов иэ-за неидентичности выходного давления хладагента в заправочной магистрали.Цель изобретения - повышение точности дозирования хладагента и сокращение времени заправки.Указанная цель достигается тем, что отсечку производят при достижении во всасывающей магистрали компрессора максимального давления хлад- агента. На чертеже представлена схема дляреализации предлагаемого способа.Установка содержит паровую частьбаллона 1 с жидким хладагентом,фильтр-осушнтель 2, индикатор 3влажности, дроссель 4, запорный клапан 5, электроконтактный манометр б,соединенные системой трубопроводови быстрораэъемными муфтамп 7 н 8 иподключенные к заполняемому холодильному агрегату 9 посредством быстроразъемной муфты 10.Установка работает следующим образом.Газообразный хладагент из баллона 1 через фильтр-осушитель 2, дроссель 4 вводится во всасывающую линиюработающего компрессора холодильногоагрегата 9 через быстроразъемнуюмуфту 10В фильтре-осушителе 2 хладагент предварительно осушают и контролируют его влажность по индикатору 3 влажности. При насыщении фильтра-осушителя 2 влагой выполняютзамену его посредством быстрораэъемных муфт 7 и 8. Давление при заполнении холодильного агрегата 9 контролируют электроконтактным манометром6. При достижении максимального давЗ 0 ления на участке всасывания (перед939890 формула изобретения оставнтельЮ. СуковТехред И, Гайду Корректор Г. Ога дактор А. фролова Подписноеомитета СССРткрытийя наб д. 4/5 акаэ 4643/5 Тираж 543ВНИИПИ Государственного по делам изобретений и 13035, Москва, Ж, Раущс филиал ППП Патент, г. Ужгород, ул. Проектная,заправочные патрубком холодильного агрегата 9) электрические контакты манометра 6 размыкаются, и подается команда на запорный клапан 5. который перекрывает заправочную магистраль. После заполнения хладагентом 5 холодильный агрегат 9 отсоединяют от заправочной магистрали.Предлагаемый способ позволяет по высить точность доэирования хладагента при заправке агрегатов и сокра тить время заправки. Способ доэированного заполнения хладагентом компрессионных холодиль ных агрегатов путем их предварительного вакуумирования и ввода хладагента в газообразном состоянии во всасывающую магистраль работающего компрессора из линии заправки с последующей отсечкой, о т л и ч а ю щ и й -с я тем, что, с целью повиаения точности доэирования хладагента и сокращения времени заправки, отсечкупроизводят при достижении во всасывающей магистрали компрессора максимального давления хладагента,Источники информации,принятые во внимание при экспертизе 1. Авторское свндетельство СССР В 623070, кл. Г 25 В 45/00, 1975.

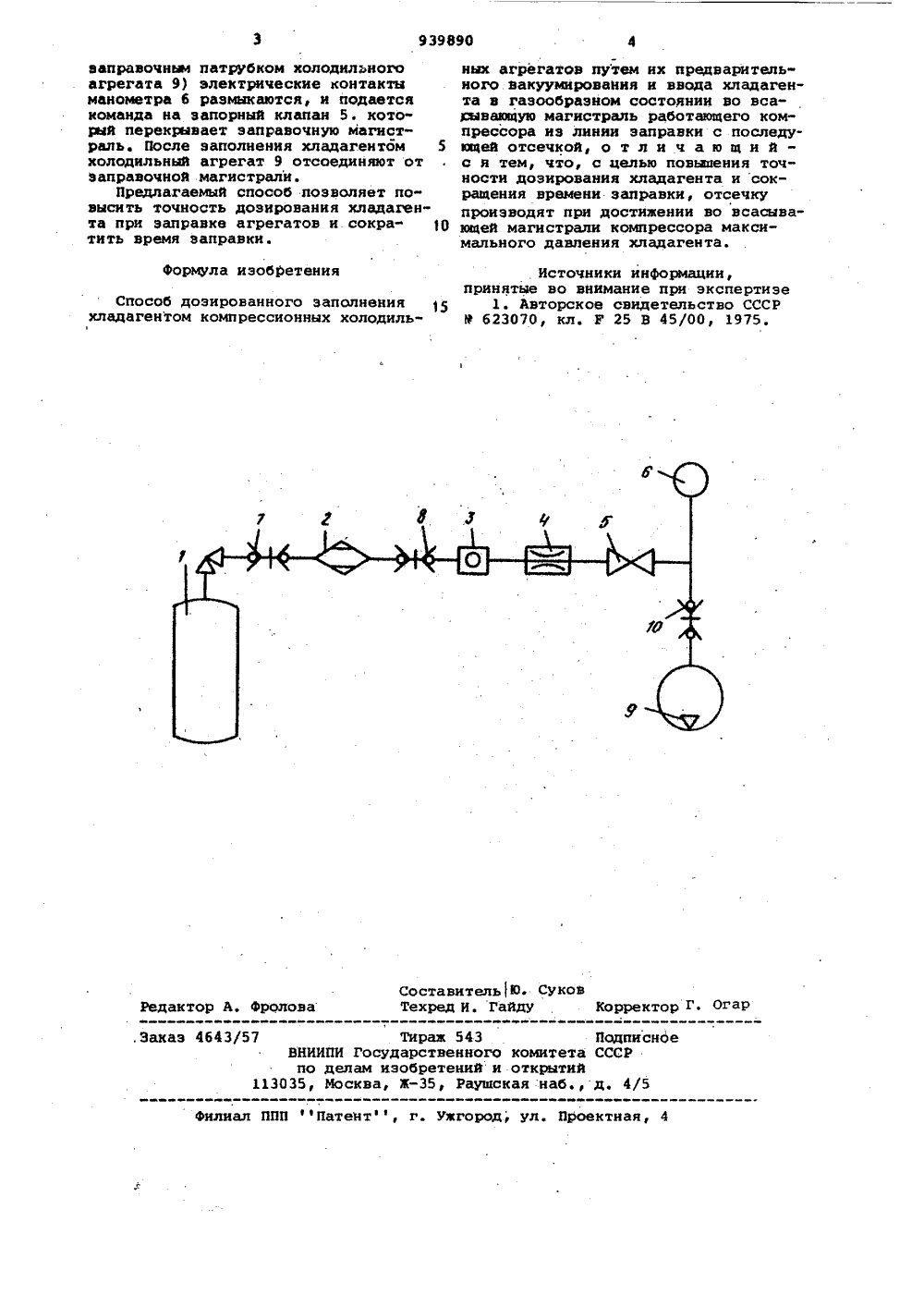

СмотретьЗаявка
3008949, 24.11.1980
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ БЫТОВОГО ОБСЛУЖИВАНИЯ
АНДРУСЕНКО ВЛАДИМИР АЛЕКСЕЕВИЧ, БАТРАКОВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ПОТАПОВ ВИКТОР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F25B 45/00
Метки: агрегатов, дозированного, заполнения, компрессионных, хладагентом, холодильных
Опубликовано: 30.06.1982
Код ссылки
<a href="https://patents.su/2-939890-sposob-dozirovannogo-zapolneniya-khladagentom-kompressionnykh-kholodilnykh-agregatov.html" target="_blank" rel="follow" title="База патентов СССР">Способ дозированного заполнения хладагентом компрессионных холодильных агрегатов</a>
