Номер патента: 1434202

Опубликовано: 30.10.1988

Автор: Абрамцев

МПК: F16H 37/16

Метки: абрамцева, вала, вращательного, выходного, движение, движения, инженера, преобразования, сложное

...зубчатых колес 1, 2 и 3, 4, между которыми посередине расположенынаходящиеся с ними в зацеплении круглые конические зубчатые колеса 5, соединенныедруг с другом основаниями, привод 6 с вход ным валом 7, выходной вал 8, установленный в опорах 9, 10 и 11 корпуса 12, и насадку 13, жестко установленную на одном из концов выходного вала 8. Насадка 13 - состоит из втулки 14 с П-образной прорезью, в которой установлен выходной элемент 15., Выходной элемент 15 жестко закреплен на оси 16, установленной во втулке 4 на подшипниках 7. На наружных концах оси 6 установлены два сателлита 18, с которымивходит в зацепление дополнительное зубчатое коническое колесо 19. В корпусе 12 выполнены параллельно оси выходного вала 8 направляющие 20, в...

Номер патента: 1420356

Опубликовано: 30.08.1988

Автор: Абрамцев

МПК: G01B 7/30

Метки: вала, датчик, поворота, трансформаторный, угла

...раздельного контроля угловых перемещений двух валов, а такжедля алгебраического суммированияэтих перемещений,Цель изобретения - расширениефункциональных воэможностей трансформаторного датчика угла поворота валапутем одновременного измерения углаповорота другого параллельно расположенного вала.На чертеже схематически изображентрансформаторный датчик угла поворота вала,Трансформаторный датчик угла поворота вала содержит неподвижный магнитопронод, выполненный в виде пары основных 1, 2 и пары дополнительных 3 20и 4 незамкнутых кольцевых ветвей исоединяющей эти ветви крестообразнойперемычки 5 с размещенной на ней измерительной обмоткой 6. Кольцевыеветви 1 и 2, а также 3 и 4 установлены попарно соосно и параллельно одна,другой, концы ветви 3...

Номер патента: 1404717

Опубликовано: 23.06.1988

Автор: Абрамцев

МПК: F16H 37/16

Метки: вращательного, движения, преобразования, сложное

...вала 2 от двигателя 3 передается на конические колеса 5.и б и далее на некруглые колеса 8, круглые колеса 9 и некруглые колеса 11.Если направление вращения некруглого колеса 8 совпадает с направлением переключения МСХ 21, последний включается, и вращение от колеса 8 одновременно передается кривошипу 20, а от него через шатун 23 коромыслу 22. Так как длина последнего вдвое больше длины кривошипа 20, оно совершает колебательные движения около своей оси, которые через коническую передачу зубчатое колесо 16 - зубчатое колесо 13 передаются выходному валу 4.Круглые колеса 9 под воздействием некруглых колес 11 совершают возвратно-поступательное перемещение, Связанный с ними через их валы выходной вал 4 также получает...

Номер патента: 1402740

Опубликовано: 15.06.1988

Автор: Абрамцев

МПК: F16H 13/10

Метки: передача, фрикционная

...включает нажимные винты 7 и нажимной ролик 8.Дополнительное нажимное устройство вы.полнено в виде нажимного кольца 9 и промежуточного кольца 10 с роликами 11 междуними. Промежуточное кольцо 10 подпружинено в радиальном направлении с помощьюупругих элементов, например пружин 12сжатия. Последние установлены в той частикольцевого зазора, которая обращена к прижимаемой стороне клинового ремня 5. Опорныи цилиндр 13 установлен в подшипниках30качения на валу ведомого конуса 3. Промежуточное кольцо 10 установлено с возможностью только радиального перемещения,Это обеспечивается тем, что оно снабженодвумя торцовыми зубьями 4, расположенными в пазах направляющих 5, укреплен 35ных в корпусе 1 передачи. На ведомом конусе 3 образована...

Номер патента: 1381329

Опубликовано: 15.03.1988

Автор: Абрамцев

МПК: G01B 7/30

Метки: датчик, перемещений, трансформаторный, угловых

...параллельно одна ругой кольцевыми ветвями 1 и крестобразным ферромагнитным элементом, выолненным в виде двух седлообразных еремычек 2. Ферромагнитный ротор 3 датика выполнен в виде Х-образного ферроагнитного элемента, на концах которого азмещены секции двухсекционной измериельиой обмотки 4. Обмотка 5 возбуждеия датчика также выполнена двухсекционой, секции которой размещены на седлобразных перемычках 2, огибающих ось 6 вращения ротора 3 и соединяющих расО положенные по разные стороны от этои ;оси 6 концы кольцевых ветвей 1 неподвижно"го магнитопровода.Трансформаторный датчик угловых перемещений работает следующим образом.При угловом перемещении ферромагнитного ротора 3 изменяется магнитное сопротивление плеч магнитного моста,...

Номер патента: 1379533

Опубликовано: 07.03.1988

Автор: Абрамцев

МПК: F16H 21/16

Метки: возвратно, вращательного, движения, механизм, поступательное, преобразования

...29 якоря 28.Обмотки 31 катушек электромагнита27 включены встречно Подвижные контакты 32 цепи питания электромагнита 27 установлены на торце оси 12коромысла 13 (фиг. 1),Механизм работает следующим образом,При вращении шкива 4 приводом (непоказан) кривошипный вал 5 перемещается по окружности Р (фиг, 4), Поскольку зубчатое колесо 8 взаимодействует с неподвижным зубчатым колесом 9, то кривошипный вал 5 вращается относительно оси 0,-0 а его палец 6 и соответствующий конец шатуна23 перемещаются относительно осиО, -О, по окружности П Второй конецшатуна 23 перемещается возвратно-поступательно по траектории Р, котораяв свою очередь перемещается вдольокружности Р.Коромысло 13 совершает качательное движение по траектории 0 вокругоси О,-О ....

Номер патента: 1337586

Опубликовано: 15.09.1987

Автор: Абрамцев

МПК: F16H 21/08

Метки: механизм, ползуна, регулируемым, ходом, шарнирно-кривошипный

...17, не имеющих пальцев 19, и соединены встречно, Для центрированиярамки 17 относительно тяги 11 на рамке 17 закреплен упругий фиксатор 22,выполненный, например, в виде подпружиненных в тяге 11 шариков 23.Ступица колеса 15 выполнена издвух частей, внутренняя часть которойимеет возможность свободного вращенияотносительно колеса 15 и жестко связана с тягой 11, Наружная 25 и внутренняя 24 части ступицы образуют конический кольцевой паз 26 со шлицами,с которыми взаимодействует якорь 27электромагнитной муфты 16, имеющийнаружные шлицы аналогичные шлицампаза 26, При отключенной муфте 16якорь 27 выведен из паза 26 пружиной 28.Механизм работает следующим образом.При подаче напряжения на обмотку21 муфты пальцы 19 входят в кольцевую проточку 18...

Номер патента: 1320576

Опубликовано: 30.06.1987

Автор: Абрамцев

МПК: F16H 37/12

Метки: винтовое, вращательного, движения, преобразования

...фрикционная муфта электромагнитом 19. При выполнении устройства преобразования движения с муфтой 20 свободного хода привод 6 должен иметь возможность реверсирования для получения различных видов движения выходного вала 11. Устройство для преобразования движения работает следующим образом.При включении электромагнита 19 полу- муфта 16 соединяется с полумуфтой 15 и конические колеса 5 жестко соединяются с выходным валом 11.При включении привода 6 вращения входного вала 7 передается на промежуточную зубчатую передачу и далее на некруглые колеса 1 и 2, круглые колеса 5 и не- круглые колеса 3 и 4. При этом выходной вал 11 совершает винтовое движение, состоящее из вращательного и одновременно возвратно-поступательных движений.При...

Номер патента: 1315790

Опубликовано: 07.06.1987

Автор: Абрамцев

МПК: G01B 7/30

Метки: абрамцева, датчик, перемещений, угловых

...элементы (МЧЭ) 2 и 3,например магниторезисторы, включенные по мостовой схеме измерения (непоказана). В зазоре между выступамимагнитопровода 1 установлен ферромагнитный ротор 4 с закрепленным нанем постоянным магнитом 5, В процессе измерения ротор 4 кинематическисвязывается с объектом контроля, Магнит 5, намагниченный радиально, установлен на оси ротора и выполнен споперечным сечением, ограниченнымдвумя симметрично расположенными,частками спирали Архимеда, и имеет продольное сечение я виде равнобедренной трапеции, меньшее основание которой расположено в области участковспирали Архимеда с наибольшим радиусом кривизны.Датчик угловых перемещений работает следующим образом,При повороте ротора 4 изменяютсявеличины зазоров между...

Номер патента: 1308797

Опубликовано: 07.05.1987

Автор: Абрамцев

МПК: F16H 25/08

Метки: возвратно-поступательное, вращательного, движения, преобразования

...колесами 18 и 19, соответственно. На корпусеи валу 2 установлены ответные конические колеса20 и 21. На приводном дополнительномвалу 22 привода 23 установлена шлицевая втулка 24 с внутренними и внешними шлицами, находящаяся в зацеплении 50с якорями 16 и 17 электромагнитныхмуфт 11 и 2. 97 2устройства, При вращении корпуса 1тела 7 - 1 О качения обкатываются побоковым поверхностям конусов 4 и 5,При этом, когда тела 7 и 8 каченияразмещаются на большой оси эллипса,а тела 9 и О качения одновременноразмещаются на малой оси другого эллипса, вал 6 вместе с промежуточнымзвеном 3 занимает крайнее левое положение. При дальнейшем повороте проомежуточного звена 3 на 90 тела 7 и8 качения размещаются на малой осиэллипса, а тела 9 и 1 О качения -...

Номер патента: 1298464

Опубликовано: 23.03.1987

Автор: Абрамцев

МПК: F16H 21/02, F16H 37/12

Метки: вращательного, движения, механизм, преобразования, сложное

...к механическим передачам, в которых осуществляется преобразование вращательного движения в сложное, состоящее из возвратно-поступательного и вращательного, может быть использовано в устройствах, предназначенных для финишной обработки отверстий или валов и т. п. и является усовершенствованием по авт. св, Мо 587294.Цель изобретения - расширение функциональных возможностей за счет регулирования величины хода ползуна.На чертеже показан предлагаемый механизм, общий вид.Механизм для преобразования вращательного движения в сложное содержит планетарную передачу, состоящую из подпружиненного в осевом направлении центрального колеса 1, установленного без возможности поворота относительно неподвижной центральной оси 2, и водила 3 с двумя...

Номер патента: 1298458

Опубликовано: 23.03.1987

Автор: Абрамцев

МПК: F16H 21/16

Метки: возвратно, вращательного, движения, механизм, поступательное, преобразования

...6, В шкиве 2 выполнено отверстие, в котором на подшипниках установлен кривошип 9, на одном конце которого установлена шестерня 10, а другой при помощи шатуна 11 соединен с коромыслом 4. Шестерня 1 О входит в зацепление с зубчатым колесом. Шатун 11 выполнен в виде кольца, обхватывающего ползун 5.На ползуне 5 крепится исполнительное звено 12.35Механизм работает следующим образом.Шток 7 фиксируется на корпусе 1, При вращении шкива 2 приводом (не показан) кривошип 9 перемешается по окружности Рз. Поскольку шестерня 10 взаимодействует с 40 неподвижным зубчатым колесом, то сам кривошип вращается относительно оси 01 - 01, а один из концов шатуна 11 перемещается относительно оси 01 - 01, по окружности Рь Второй конец шатуна 11 перемешается...

Номер патента: 1245871

Опубликовано: 23.07.1986

Автор: Абрамцев

МПК: G01B 7/30

Метки: датчик, перемещений, трансформаторный, угловых

...с которым размещена непод вижная измерительная обмотка 10, отделенная от него зазором. Радиальные стержни 7 ротора размещены в пространстве между кольцевыми участками 1 и 2;магнитопровода с небольшим45 воздушным зазором относительно их боковых поверхностей. Стержень перекладин 8 ротора связывается в процессе измерений с объектом контроля.Датчик работает следующим образом. 50Перекрестно соединенные кольцевые ветви 1 и 2 неподвижного магнитопровода совместно с ротором б образуют магнитный мост, питаемый от источника магнитного потока, созда ваемого обмоткой 5 возбуждения (Фиг.2). Ротор б представляет собой подвижную диагональ этого моста, При симметричном. положении стержней 7 ферромагнитного ротора б относительно перемычки 4...

Номер патента: 1237831

Опубликовано: 15.06.1986

Автор: Абрамцев

МПК: F16H 21/08

Метки: механизм, ползуна, регулируемым, ходом, шарнирно-кривошипный

...ползуна 3. Колесо 13 сцепленос ведущей солнечной шестерней 10 дифференциала вместе с сателлитами 11.В связи с этим солнечная шестерня а10 выполнена с широким венцом, взаимодействующим с сателлитами 11 и колесом 13, Средняя часть суммирующегорычага 4 выполнена в виде рамки 14(или кольца), сквозь которую проходит тяга 5 ползуна 3, На поверхности тяги 5 (фиг. 2 и 3) выполнен радиальный кольцевой паз 15. Рамка 14суммирующего рычага 4 с помощью соосных пальцев 16 и 17, входящих впаз 15, шарнирно соединена с тягой 1 О 15 2 О 25 ЗО 35 4 О 45 ЗО с 5, что позволяет полэуну 3 осуществлять сложное движение (вращательное с возвратно-поступательным). Колеса 18 и 19 (фиг. 5) связывают кривошипи солнечное колесо 12 с приводным двигателем и...

Номер патента: 1198298

Опубликовано: 15.12.1985

Автор: Абрамцев

МПК: F16H 37/16

Метки: абрамцева, вала, вращательного, выходного, движение, движения, инженера, преобразования, сложное

...выходного вала, состоящее из возвратно-поступатель;ного и вращательного.Цель изобретения - повышение равномерности преобразования движения.На фиг.1 изображена кинематическая схема устройства; на фиг.2 - вариант присоединения привода к устройству; на фиг.З - разрез А-А на фиг.2; на фиг.4 - вариант выполнения устройства .с некруглыми эллиптическими колесами.Устройство для преобразования вращательного движения в сложное движение выходного вала, состоящее из воз-вратно-поступательного и вращательного, содержит две пары некруглых конических зубчатых колес 1, 2 и 3, 4, между которыми посередине расположены находящиеся с ними в зацеплении круглые конические колеса 5, соединенные друг с другом основаниями, привод 6 с входным валом 7, промежу....

Номер патента: 704363

Опубликовано: 23.09.1985

Авторы: Абрамцев, Бибилашвили, Головкин, Головнин, Сидоров, Смешков, Соляный, Хайковский, Ямников

МПК: G21C 3/16

Метки: газосборником, стержневого, тепловыделяющий, типа, элемент

...для уплотнения столба топлива, выполненного ввиде спиральной пружины, содержащейв удаленном от столба топлива конце,по крайней мере, два витка с диаметром в ненапряженном состоянии большевнутреннего диаметра оболочкк 2,Целью изобретения является повы 35шение надежности работы ТВЭЛа.Поставленная цель достигается тем,что оставшаяся часть спиральной пружины выполнена с таким числом вит 40ков, диаметром и шагом навивки, чтоход этой части пружины, предварительно сжатой усилием первоначальногоуплотнения. столба топлива, до полногосжатия равен перемещению топлива оттермического расширения по длине45ТВЭЛа относительно оболочки при выходе реактора на мощность, а диа-метр витков в сжатом состоянии меньше внутреннего диаметра оболочки,На...

Номер патента: 1174638

Опубликовано: 23.08.1985

Автор: Абрамцев

МПК: F16H 15/12

Метки: вращательного, движения, механизм, преобразования, сложное

...собой для их синхронного вращения, и приводом вращения осей, 1 117463Изобретение относится к машиностроению и может быть использованов устройствах, где необходимо преобразовывать вращательное движение ввозвратно-поступательное с вращением.Цель изобретения - обеспечениерегулирования амплитуды возвратнопоступательного движения и сообщениеведомому валу вращательного движения.0На чертеже изображена схема механизма преобразования вращательногодвижения в сложное.Механизм состоит из корпуса 1,установленных в нем ведущего 2 вала 15и ведомого 3 валов, на последнемжестко укреплен торцовый кулачок 4.Ведомый вал 3 на одном конце имеетшлицевой участок, на который насажена шлицевая втулка 5, жестко соединенная при помощи штифта б с ведущимвалом...

Номер патента: 1076306

Опубликовано: 28.02.1984

Авторы: Абрамцев, Ковалев, Разуваев, Трекухин

МПК: B41C 1/02

Метки: фотогравировальное

...35 транзистор 34 открываетсяи изменяет режим усилителя постоянного тока таким образом, что генерация срывается.При работе задающего генераторана выходе 4 ьмкросхемы 33 возникаютимпульсы прямоугольной формы, длительность которых определяется постоянной времени резистора 39 и конденсатора 38 и величиной напряженияор.1 . Так как конденсатор 38 и резистор. 39 величины постоянные, тов рабочем режиме изменение ширины 1импульсов на выводе 4 микросхемы 33 40достигается изменением величины уп-.равляющего напряжения 0 пр, 1 нарезисторе 39, Конденсатор 37 обеспечивает обратную связь по переменному току для работы задающего генера-.45т ОраСхема на (Фиг, 5) работает следующим образом,Ток 12, протекающий по обмотке 43,создает магнитн"й " ок р в...

Номер патента: 1040261

Опубликовано: 07.09.1983

Авторы: Абрамцев, Листровой, Овчинников

МПК: F16K 31/02

Метки: клапан, электромагнитный

...габариты и нес, а также ограниченныефункциональные ноэможности.Цель изобретения - снижениевеса и габаритов,Поставленная цель достигаетсятем, что н корпусе электромагнитногоклапана с входным и выходным патрубками и размещенной между нимирабочей полостью, н которой параллельно установлены тарельчатые на-",.порные органы со штоками, связанными с якорями электромагнитныхприводов, взаимодействующие соответственно с седлами с различными диаметрами, размещенными навходном и выходном патрубках, а втареле одного из запорных органоввыполнены отверстия, суммарное проходное сечение которых меньше проходного сечения седла с большим диа.метром, выполнена дополнительнаяполость расположенная параллель Оно рабочей полости и соединяющаявходной и выходной...

Номер патента: 1033796

Опубликовано: 07.08.1983

Авторы: Абрамцев, Листровой

МПК: F16H 21/08

Метки: механизм, ползуна, регулируемым, ходом, шарнирно-кривошипный

...управления ходом ползуна и дифференциал, два звена которого связаны через дополнительные зубчатые передачи с кривошипами, а третье - с приводом управления ходом ползуна 11.Недостатками этого механизма являются большие габариты и сложность конструкции, связанные с параллельным размещением кривошипов и наличием дополнительных зубчатых передач.Цель изобретения - упрощение конструкции и уменьшение габаритов.Для достижения указанной цели в шарнирно-кривошипном механизме с регулируемым ходом ползуна, содержащем два кривошипа, ползун, связанный с ним суммирующий рычаг, шатуны, одни концы которых шарнирно соединены с соответствующими концами рычага, а другие - с соответствующими кривошипами, привод управления ходом ползуна и дифференциал,...

Номер патента: 984879

Опубликовано: 30.12.1982

Автор: Абрамцев

МПК: B41C 1/02

Метки: фотогравировальное

...рабо"ты с однополярным входным йапряжением,что характерно для фотопреобразователей, выполненных на Фотоумножителяхи интегральных микросхемах.Предлагаемое устройство работаетследующим образом,При включении фотогравировальиогоустройства на выходе фотопреобразова"теля 2 возникает напряжение, пропорциональное интенсивности отраженныхот оригинала световых лучей в точкесчитывания, При установке фотопреобразователя на считывание самой темнойточки оригинала ( и даже полного перекрытия светового потока к Фотоприемнику 3) напряжение на выходе фотопреобразователя 2, а значит и на входе корректора 5 ие равно нулю и обра.зовано так иазываемыаи темновьми токамы, Для фотоумножителей эта величина напряжения составляет более 4 отмаксимального выходного...

Номер патента: 974110

Опубликовано: 15.11.1982

Авторы: Абрамцев, Акчурин, Андрущак, Каминский, Хворов

МПК: G01B 7/30, G01D 5/20

Метки: датчик, перемещений, трансформаторный, угловых

...взаимно противоположно, Полюсныенаконечники в каждой паре, например 60 10-1 1, также обращены .один к другомувзаимно противоположными участкамиспиралей Архимеда, причем один иэних размещен внутри другого, и охватывают боковые нолюсные наконечники 2 и 3 неподвикного магнитопровода с противоположных сторон. В варианте выполнения датчика он снабженвторым неподвижным магнитопроводом 17,выполненным идентично первому, иобмотками 18-20, размещенными на неманалоГично обмотками 5-7. Ферромагнит.ная часть кольцевого якоря 8 симметрично расположена в зазорах магнитопроводов 1 и 17, установленных в одной плоскости и примыкающих один кдругому своими сплошными торцами.Трансформаторный датчик угловыхперемещений работает следующим образом,На...

Номер патента: 544070

Опубликовано: 25.01.1977

Автор: Абрамцев

МПК: H02K 49/10

Метки: бесконтактная, магнитная, муфта-редуктор

...аксиально намагниченные постоянные магниты 4 и 5, выполценные в виде цилиндрически изогнутых пластин одинаковой крп визны с поверхностью ведущей полумуфтыОдноимецые полюса магнитов 4 и 5 ориентированы в одну сторону, причем с одного из торцов магниты снабжены полюсными наконечниками 6 и 7,которые расположены в дне полумуфты 1 и охватывают окна герметизирующего стакана 3 со стороны рвдиального зазора.Ведомый ротор 2 выполнен в виде снабженного перегородкой диамагнитного полого цилиндра, в стенках которого с внешней стороны вдоль образующих расположены зубцы 8, выполненные в виде канавок, запопненньх магнитномягким материалом. )о Герметизирующий стакац 3 снабжен двумярядами окон 9,заполненных магцитномягкимматериалом, которые выполнены...

Номер патента: 519618

Опубликовано: 30.06.1976

Авторы: Абрамцев, Бабикова, Грузин, Филлипов, Хайковский, Штань

МПК: G01N 17/00

Метки: железосодержащих, коррозионных, свойств, сплавов, циркониевых

...желе состоянии,Момент катастрофическ чают при повышении отно и коррозии отмения более 2. Известный метод оценки коррозионной стойкости циркониевых сплавов требует проведения точных измерений привесов (10 -- 10 -г). Он не позволяет исследовать массивные образцы и изделия и прогнозировать работоспособность сплавов, имеющих одинаковые кинетические кривые коррозии на допереломных стадиях коррозии.Цель изобретения - определение момента наступления катастрофической коррозии на готовом изделии и уменьшение длительности коррозионных,испытаний.Зго достигается тем, что по предлагаемому способу определяют количество железа в окисной пленке, находящегося в металлическ состоянии (а - Ге) и ; окиспьтх фазах, и о 25 со Изобре ке и мож ботоспос лезосоде...

Номер патента: 477268

Опубликовано: 15.07.1975

Автор: Абрамцев

МПК: F16D 43/14

Метки: абрамцева, магнитная, муфта, центробежная

...примецецця стержне возникает тогда, когда мапсить ведомой полумуфты располагаются либо Напротив магнитов ведущей полумуфты, либо так, что цолюсцые цакоцечццки значительно перекрывают друг друта, В этом случае длина пружин может оказаться недостаточной. Вместо стержней могут прпмецяться также стальца 51 проволока, троссики и т. ц,Ступица и основание ведомой цолумуфты жестко крепятся ца соответствующих валах 15 и 1 б, Например, цри помощи шцонок 17 и 18. Основание изготавливается из цемагцитпого материала (например из текстолита) в виде диска, ца периферии которого цо окружности цеподвижцо установлены магниты, Маппп ы обеих полумус 1)т разцоимецшямц полюсами ориентированы навстречу друг другу и снабжены полюсцыми цакоцечццкамц, вытянутыми...

Номер патента: 468285

Опубликовано: 25.04.1975

Авторы: Абрамцев, Жаворонков

МПК: G08C 9/04

Метки: датчик, перемещений, угловых

...параллельны образующей цилиндра, Постоянный магнит 5 представляет собой пакет единичных постоянных магнитов, соединенных между собой одноименными полюсами и помещенных в винтообразную канавку, выполненную на внешнейбоковой псверхности ходовой гайки 4,Корпус 2 изготавливается из немагнитного материала (например, из дюралюминия), Направление и шаг витков винтовойпары, винтообразной канавки, в которойразмещается постоянный магнит 6, ивинтовой линии, по которой располагаютсягерконы 1, принимаются одинаковыми.С целью достижения реверсивности действия герконы 1 разделены на две группы.Один из выводов герконов в каждой группе подключен к общей точке, а другой -к соответствующему зажиму коммутатора7. Между общей точкой герконов и однимиз...

Номер патента: 424073

Опубликовано: 15.04.1974

Автор: Абрамцев

МПК: G01P 3/42

Метки: датчик, положения, трансформаторный

...соединены между собой известными способами (склейкой, сваркой и т. п.). Какправило, нарезку таких составных шестерен производят в собранном виде. В шестернях с косой торцовой поверхностью длина зубьев изменяется по линейному закону: на одной половине окружности длина зубьев линейно увеличивается, а на другой половине - линепно уменьшается.Выполнение шестерен составными из ферромагнитной и неферромагнитной половин повышает их долговечность, так как общая длина зубьев оказывается одинаковой, и поэтому нагрузка, испытываемая каждым зубом, также одинакова, что повышает надежность датчика в целом,Подвижный магнитопровод (фиг. 2) отличается ог описанного выше тем, что в нем ферромагнитная часть шестерни выполнена с двумя наклоненными под...

Номер патента: 405951

Опубликовано: 01.01.1973

Авторы: Абрамцев, Вес, Зайцев, Кривоносов, Мел, Федотов

МПК: C21C 5/54

Метки: грануляции, металлургического, шлака•ef

...служит бункер а 3, разгружаемый транспортером а 4.5 Устройство, работает следующим образом.Жидкий шлак стекает по желобу а и падает:в чаши 2 с водой, где при быстром остывании превращается в гранулы и оседает на дно чаши. Через чашу постоянно проходит 10 вода лз магистрального водопровода через регулируюцгпй дроссель аа, гибкий водоподвод 8, клапан 7, отверстие б и фильтрующий элемент б, омывает и охлаждает гранулы и поступает в верхнюю часть чаши, где располо жен носок 4 для слива нагретой воды. Нагретая вода омывает датчик а 2 температуры, сигнал с которого поступает на привод дросселя аа, что позволяет регулировать процесс грануляции в зависимости от массы шлака, После слива шлака включают привод цапф 3 и одновременно прекращают...

Номер патента: 358713

Опубликовано: 01.01.1972

Авторы: Абрамцев, Антонов, Зубашевский

МПК: G01B 7/30, G01P 13/00

Метки: датчик, положения, трансформаторный

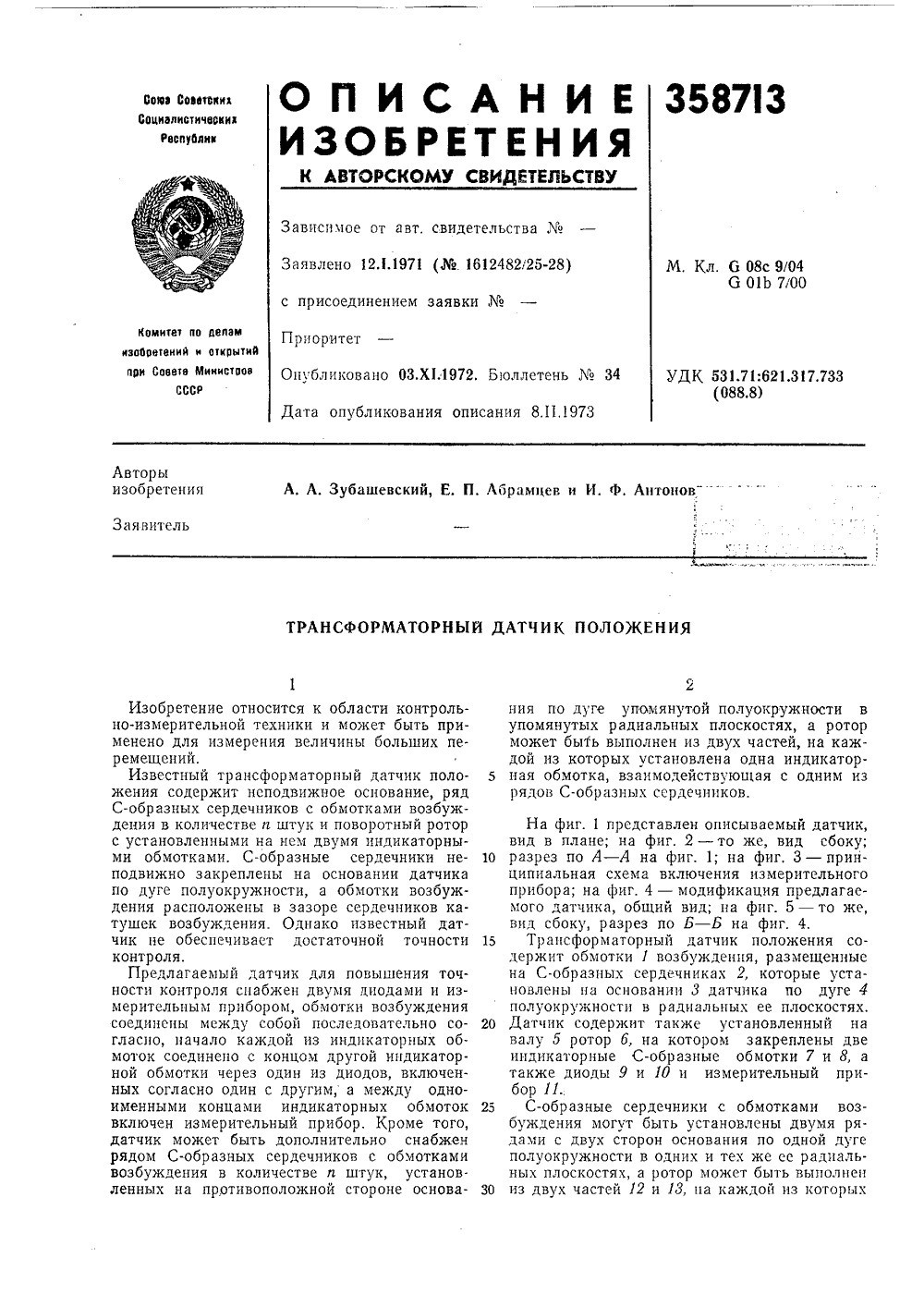

...на С-образных сердечниках 2, которые установлены на основании 3 датчика по дуге 4 полуокружцости в радиальных ее плоскостях. Датчик содержит также установленный на валу 5 ротор б, на котором закреплены две индикаторные С-образные обмотки 7 и 8, а также диоды 9 и 10 и измерительный прибор 11.С-образные сердечники с обмотками возбуждения могут быть установлены двумя рядами с двух сторон основания по одной дуге полуокружности в одних и тех же ее радиальных плоскостях, а ротор может быть выполнен из двух частей 12 и 13, ца каждой из которых358713 иг. 1 Аиг. Л иГ. 2 закреплена одна из индикаторных обмоток 7 и 8.Работает датчик следующим образом.На обмотки возбуждения подается переменное напряжение У. В среднем положении ротора э,д.с, на...

Номер патента: 291098

Опубликовано: 01.01.1971

Авторы: Абрамцев, Бухгольц, Никонов

МПК: G01D 5/20

Метки: датчик, перемещений, трансформаторный, угловых

...преобразователя, Средний сердечник может быть прямоугольного или круглого сечения.Принцип действия предлагаемого датчика перемещений состоит в следующем.При подаче на первичные катушки переменной э.д.с. Е они вследствие равенства своих конструктивных параметров и симметрии магнитной цепи создают одинаковые переменные магнитные потоки Ф 1, Ф.фз и Ф 4 (см, фиг. 3). При условии положения подвижной катушки на геометрической нейтрали наводимая в этой катушке э.д.с. Ее будет равна нулю.Объект, величина перемещения которого измеряется, сообщает подвижной катушке поворотное или вращательное движение, в результате которого эта катушка винтообразно перемещается по неподвижному спиралевидному среднему сердечнику, который служит ей...
