Номер патента: 1771683

Опубликовано: 30.10.1992

Автор: Котов

МПК: A47L 9/18

Метки: пылесос

...цель достигается тем, что впылесосе, содержащем корпус, внутри которого размещен жидкостной фильтр, патрубки для входа и выхода воздушного потока,поплавок, закрепленный на конце патрубкадля входа воздушного потока и размещенный в корпусе на поверхности воды, двигатель и вентилятор с вторичным фильтром,входной патрубок выполнен из эластичногоматериала, а нижняя часть поплавка, обращенная к поверхности воды, выполнена вформе крыльчатки.Использование гибкого входного патрубка, снабженного поплавком, позволяетстабилизировать положение нижнего конца входного патрубка относительно поверхности жидкости как при наклоне корпуса, так и при постепенном заполнении жидкостной ванны улавливаемыми частицами. Это позволяет снизить...

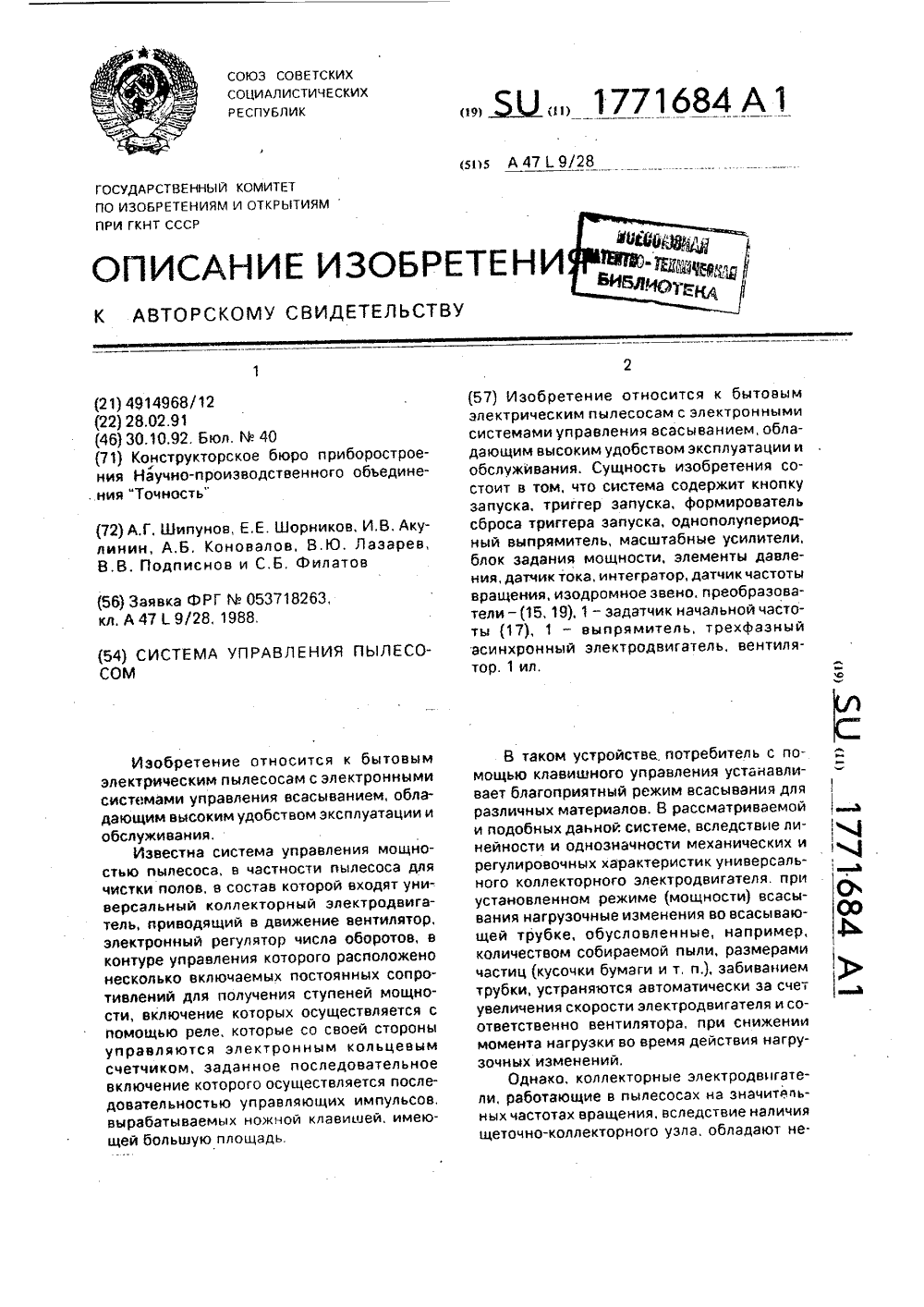

Номер патента: 1771684

Опубликовано: 30.10.1992

Авторы: Акулинин, Коновалов, Лазарев, Подписнов, Филатов, Шипунов, Шорников

МПК: A47L 9/28

Метки: пылесосом

...электродвигателя 21, выходной вал которого механически сблокирован с вентилятором 22,Формирователь сброса 3 триггера запуска содержит задатчик уровня срабатывания 23 релейного элемента, выход которого соединен со входом элемента сравнения 24, другой вход которого является входом формирователя сброса 3 и подключен к выходу датчика тока 9, Выход элемента сравнения 24 соединен со входом релейного элемента 25, выход которого соединен со входом сумматора 26, другой вход которого соединен свыходом блока дифференцирования 27 питающего напряжения, Выход сумматора 26 является выходом формирователя сбро- са 3,Техническая реализация элементов системы следующая,В качестве кнопки запуска 1 может быть использован, например, микропереключатель...

Номер патента: 1771685

Опубликовано: 30.10.1992

Автор: Лазарев

МПК: A47L 13/52

Метки: мусора, сбора, совок

...рукоятку 6 с отверстиями 7 и 8, закрепленную на основной 3 задней стенке, ось 9, закрепленную в основании пластины ние-пластину и рукоятку, закре основной задней стенке. В осн стины закреплена ось для поде из концов донной части бункер мещения противоположного ко по высоте совок снабже 11 тягой которой закреплен на дополни дней стенке. Рукоятка имеет от поочередной фиксации против конца тяги, 5 ил. подвески одного из концов доннои 0 бункера 1. кольцо-фиксатор 11, усенное в одном из отверстий рукоятки епленное на эластичной тяге 12 для ещения по высоте противоположного бункера 1, Эластичная тяга 12 закрепа дополнительной 4 задней стенке При необходимости увеличить объем бункера 1 кольцо-фиксатор 11, установленное в одном из отверстий...

Номер патента: 1774917

Опубликовано: 07.11.1992

Автор: Винник

МПК: A47L 11/02, B27C 1/10

Метки: поверхностей

...вид сверху; нэ фиг, 5 изображен полый цилиндр со скошенным торцом; на фиг, б - то же. вид сверху; на фиг, 7 изображен полый цилиндр с прорезями в торце, на фиг. 8 - то же, вид сверху,Предлагаемое устройство длл обработки поверхностей состоит из корпуса 1, электродвигателя 2, трубы 3, пылесоса 4, накопителя 5, передних роликов 6, заднего ролика 7, рабочего органа, включающего два диска О и 9 со сквозными отверстиями 10, в которые вмонтированы режущие элементы в виде полых цилиндров 11 и 12, смонтированных в отверстиях дисков с возмокностыо свободного вращения и подпружиненных пружинами 13. Торцы 14 части цилиндра выполнены скошенными, а в торцах 15 остальных цилиндров выполнены прорези 16, Полые цилиндры снабжены выступами 17. Механизм...

Номер патента: 1775115

Опубликовано: 15.11.1992

Автор: Куликов

МПК: A47L 9/06

Метки: насадок, пылесосу

...пазы 8, вдоль которых через пространство 9 выполнены спаренные лепестки (горки 10 и 11, которые направлены в противоположные стороны. Кольцо-переключатель 12 своим выступом 13 взаимодействует с пазом выступа 14 на планке 7, центрируется на наружном диаметре поворотного патрубка 15 и имеет три фиксированных положения 16.:нуГюк соединен с всасывающей камеий 17.Для удержания щетки 2 от выпадания имеется фиксатор 18 с упором 19. а на щетке имеется выступ 20, Фиксатор 18 выполнен 5 пружинным, быстросьемным, имеет сферический выступ 21 для фиксации положения. Насадок работает следующим образом.Для переключения щетки необходимо 10 нажать на переключатель 12 и перевести его в одно иэ трех фиксированных положений, отпустить. При этом выступ 13...

Номер патента: 1777816

Опубликовано: 30.11.1992

Автор: Назаров

МПК: A47L 9/18

Метки: пылесос

...3 служит для очистки воздуха отпыли.Уплотнитель 4 служит для уплотнесоединения пылесборника с побудите. тяги или раструбом 5,Раструб 5 соединяет пылесборник 1 иподводящий 6 патрубок.Отводящий 7 патрубок служит для отвода из пылесборника 1 смеси воды с пылью имусором во время очистки пылесоса. Пылесос работает следующим образом.После очистки предметов в комнате отпыли и. мусора пылесос подвергают как и обычно частичной разборке: отсоединяют пылесборник 1 от побудителя тяги, отстегнув замки 2, С помощью этих же замков подсоединяют к пылесборнику раструб 5, а с помощью патрубка 6 соединяют раструб с водопроводным краном, отводящий 7 патрубок опускают в канализацию. Открывают кран, и вода под давлением, величину которого регулируют...

Номер патента: 1780713

Опубликовано: 15.12.1992

Авторы: Злобин, Кирдяшов, Куркин, Терентьев

МПК: A47L 1/00

Метки: поверхностей

...такжеустройство 21 для намотки трубопровода 9,ролики 22 для направления движения несущего элемента 3 и компрессор 23 для нагнетания рабочей жидкости.10 15 Затем включается компрессор 23, установленный на основании 1, к которому подсое 20 Ощо = Оо - 2 Ь,40. где й - высота ворса на бесконечной гибкой ленте 7. 50 25 30 Устройство для очистки поверхностей работает следующим образом,Основание 1 подводится к рабочему месту. Включается привод выдвижения несущего элемента 3. При этом с барабана 2 сматывается лента 4, При сматывании ленты 4 с барабана 2 она за счет внутренних упругих сил приобретает свою первоначальную трубчатую форму, Ролики 22 направляют образованный:несущий элемент 3, свободный конец которого поднимается на...

Номер патента: 1782161

Опубликовано: 15.12.1992

Авторы: Стасюк, Шнайдер

МПК: A47L 15/39

Метки: бытовая, посудомоечная

...имеет в зу участо новлены с другом.щетка имеет в нижней части участок 8 с окна, в которое была введена, Также моют укороченным ворсом- ложки, ножи, вилки и т, д.Диаметр участка. щетки с укороченным Чашки, кастрюли и др. внутри моют,ворсом составляет 0,3-0,6 диаметра ее вер- надевая их на нижний свободный конец одхнего ворсового участка. 5 ной из щеток, а наружную поверхность обДиаметр верхнего участка щетки боль- мывают этим же концом.ше межосевого расстояния,Перехлест щеток (ворса), обеспечиваеПрйвод вращательного движения ще-. мый превышением диаметра в верхней часток размещен"взазоре 4 между крышкой 2 ти над расстоянием между осями щеток, иразделительной перегородкой 3 и имеет 10 позволяет мыть вогнутые предметы (тарелтурбинки...

Номер патента: 1784221

Опубликовано: 30.12.1992

Авторы: Кулик, Швандырев

МПК: A47L 1/00

Метки: вертикальных, поверхностей

...щетки 7 с волосяным набором 8, форсунки 9 для подачи моющей жидкости и осевой вентилятор 10. На тележке 3 установлены бак 11 с моющей жидкостью и насосная установка 12, связанная с форсунками 9 шлангом 13, Корпус 1 снабжен блоками 14, через кбторые пропущены гибкие направляющие 15, верхний конец которых закреплен на каретке 5, а нижний конец пропущен через отверстия 16 в кронштейнах 17 тележки 3 и оттянут грузом 18.Устройство для очистки вертикальных поверхностей работает следующим образом. Корпус 1 устройства тяговым органом 2 перемещается сверху вниз и осевым вентилятором 10 прижимается к обрабатываемой поверхности сусилием, достаточным для снятия роторными щетками 7 пыли и грядс нее. Г 1 ри этом из бака 11 насосной установкой 12...

Номер патента: 1784222

Опубликовано: 30.12.1992

Авторы: Градецкий, Мелентьев, Рачков, Сизов, Ульянов, Чихняев

МПК: A47L 5/14

Метки: поверхности

...а, рабочийкорпуса с ельно его отсасываи моющей ерывания с каналом мосферой, шного поновленного в канале сообщения полости .о пуса с атмосферой, или в виде заслонки, установленной на рабочем органе с возможностью перекрытия канала сообщения полости корпуса с атмосферой.На Фиг,1 схематично показано устройство для очистки, видсбоку; на фиг.2-тоже, вид сверху,Устройство содержит камеру 1 с открытым торцом 2 и минимум с одним каналом 3 в стенке для сообщения с атмосферой, Полость камеры 1 сообщена с системой 4 отсоса и с системой 5 подачи моющего раствора, Рабочий орган 6 (например, в виде щеток) размещен в камере 1 с возможностью вращения относительно его вертикальной оси. Канал 3 снабжен блоком прерывания в виде клапана 7,...

Номер патента: 1784223

Опубликовано: 30.12.1992

Автор: Лемский

МПК: A47L 15/37

Метки: любушка-4, моечная

...этом щетки для очистки посуды установлены горизонтально. Гнезда для фиксации посуды выполнены по всей длине на транспортирующем органе в виде соединенных перемычкой наклонных стенок со 20 штырями. Одно из плеч двуплечего рычага перекрывает направляющий желоб в верхней его части, а другое - в нижней.На фиг.1 показана машина, вид сбоку; на фиг,2 - то же, вид спереди. 25Машина включает подающий транспортер 1 с закрепленными на нем толкателями 2, снабженный приводом 3. Моечную камеру 4 с транспортирующим органом 5 и душирующими приспособлениями 6,7,8 для 30 предварительной, основной мойки и ополаскивания. Установленный в зоне подающего транспортера 1 направляющий желоб 98.Щеточный механизм 10 со щетками 11 для очистки посуды от пищевых...

Номер патента: 1784224

Опубликовано: 30.12.1992

Авторы: Замаруев, Кравчук

МПК: A47L 25/00

Метки: поверхности

...Густи Редактор Т; Горячева Заказ 4327 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и Открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина; 101 и вновь придают ему форму тела вращения с размещением при этом загрязнений внутри этого тела.Способ очистки поверхности иэделий осуществляют следующим образом.Различные тканевые изделия, например одежда, головные уборы, занавески и т.д., преимущественно имеющие ворсовую лицевую поверхность, для которых способ особенно эффективен, например вельвет, бархат, Фетр, велюр, драп и т,п., легко воспрьоФмаЮт различные загрязнения в виде пылй, пуха; волос и других, вследствие чего их нужно часто и тщательно...

Номер патента: 1787431

Опубликовано: 15.01.1993

Автор: Фомин

МПК: A47L 9/28, H02P 5/418

Метки: активной, насадке, пылесоса, электродвигателем

...являются выходами устройства,На чертеже представлена схема устройства, содержащего управляемый ключ (симистор) 1, один вывод которого через электродвигатель подключен к первой сетевой клемме, а через резистор 2 и двуханодный стабилитрон 3 подключен к управляющему выводу, Второй вывод симистора 1 соединен с первым выводом резистивного датчика тока 4 и через диод 5 с параллельной ВС-цепью 6 и первым выводом резистора 7, второй вывод которого соединен с анодом оптрона 8, коллектор 10 20305055 устройство работает следующим образом. Предполоким, что при подключении клемм питания к сети через электродвигатель на первый вывод симистора 1 поступает положительный полупериод сетевого напряжения. Поскольку конденсатор ВС-цепи 6 не заряжен, ток...

Номер патента: 1789191

Опубликовано: 23.01.1993

Автор: Константинов

МПК: A47L 15/42

Метки: бытовая, посудомоечная

...приспособлением 3 20располагают кассету 12 для посуды,Машина работает следующим образом.При включении машины в регуляторе 9расхода открывается клапан и вода черезотверстия в трубопроводе 6 подачи водыпоступает в моечную камеру 1 на кассету 12для посуды; При наполнении ванны 2 доопределенного уровня срабатывает датчик7 уровня, дающий команду на отключениеподачи воды через регулятор 9 расхода и на 30включение циркуляционного насоса 5, который всасывает воду через фильтр 8 и подаетее к душируащему приспособлению 3.При включении насоса 5 часть воды заполняет трубопроводы, душирующее приспособление 3, зависает в пространствемоющей камеры 1, стекает по посуде, т,е,уровень в ванне 2 снижается, что приводитк срабатыванию датчика 7...

Номер патента: 1792318

Опубликовано: 30.01.1993

Автор: Коржавин

МПК: A47L 13/14

Метки: швабра

...перпендикулярно его оси с возможностью захода вгнездо при опускании рычага, и средство фиксации рычага относительно основания, установленное на рукоятке с возможностью осевого перемещения, согласно изобретению основание выполнено в виде равнобедренного треугольника.Рукоятка и рычаг могут быть выполнены в поперечном сечении 0-образными с направлением открытой части навстречу друг другу с возможностью захода рычага в рукоятку.Рычаг может быть выполнен подпружиненнымм.На фиг,1 изображена швабра, разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - швабра, вид сверху; на фиг.4 - зажим тряпки в швабре.Швабра содержит рукоятку 1 О-образного поперечного сечения,закрепленное на ней основание 2, выполненное в виде равнобедренноготреугольника,...

Номер патента: 1799262

Опубликовано: 28.02.1993

Авторы: Вербер, Казанцев, Шувалов

МПК: A47L 9/10

Метки: пылесборник, пылесоса

...цилиндрическая пружина 15 сжатия высотой, превышающей глубину колпачка 12. Пружина 15 внизу опирается через ткане- . вый пылесборник 11 на втулку 10, при этоммежду втулкой 10 и колпачком 12 сохраня- выполнением верхней части 17 колпачка 12ется расстояние 16 необходимое для вибра- с уменьшенной толщиной стенки.ции ильтии фильтров 3 и 4. Пружина 15 может не . Изобретение позволяет значительноустанавливаться, в этом случае для обеспе- упростить конструкцию пылесборника пычения вибрации верхняя часть 17 колпачка 5 лесоса, удлинить цикл использования филь 12 вьполняется.выпуклойисуменьшенной тров без разборки пылесборника притолщиной стенки, высоком качества очистки,Формула. изобретенияПылесборник работает следующим об, Пылесборник...

Номер патента: 1797850

Опубликовано: 28.02.1993

Авторы: Волгина, Калмыков

МПК: A47L 1/02

Метки: поверхности

...воды и сборной емкости дляшлама имеются дренажные отверстия длясообщения внутренних полостей поддона, К. сборной емкости подходит трубопровод 226 5от моющей головки, по которому отсасывается шлам,Пульт управления 4 установлен на, наконечнике гофрированного шланга. В корпусепульта управления располагаются два зо- "0лотниковых крана: кран "М. раств." 27, спомощью которого регулируется концентрация моющего раствора и кран "Расход"28, с помощью которого регулируется расход жидкости подаваемой к моющей головке.Установка для очистки поверхности работает следующим образом,При включении вакуумного насоса вподдоне и емкостях с водой и моющим средством давление уменьшается, Т.к, мультипликатор соединен с атмосферой, то поддействием...

Номер патента: 1797851

Опубликовано: 28.02.1993

Автор: Левитин

МПК: A47L 7/00

Метки: поверхности

...вакуума 16, штуцер 17, гибкий шлангвакуума 18 и удлинительные трубы 19. Пылесборник 20 выполнен из прозрачного материала, например органического стекла, срасположенным в последнем сьемным многослойным фильтром 21, состоящим иэ пластмассовых сит 22, например лавсвновых, суменьшающимися диаметрами ячеек, расположенйых параллельйо одно другому, аштуцер 23 соединен с распылителем жидкости 24, связанным с воздушным краном вакуум-провода (не показано). Пылесборник20 крепится нв вакуум-проводе передвижными скобками 25.Устройство работает следующим образом,После поворота воздушного крана в ра:бочее положение приводится в рабочее положение кран 15 включения и перекрытиявакуума, насадка 1 накладывается нв очиЩаемый участок кожи животного...

Номер патента: 1797852

Опубликовано: 28.02.1993

Автор: Нагорных

МПК: A47L 9/00

Метки: пылесос

...соосно с ней на корпусе 1, фильтр 6 и приспособление для очистки фильтра, связанное с катушкой 5 для намотки шнура. Воздуховсасывающий агрегат,З и .катушка 5 для намотки шнура установлены в одном отсеке корпуса 1. Приспособление для очистки фильтра .6 содержит штыри 7, закрепленные на дне корпуса 1, и упругую решетку 8, установленную с воэможностью возвратно-поступательного перемещенйя, относительно штырей 7 для взаимодействия с ними-и е фйльтром 6. Пылесос снабжен колесами 9, установленными.на осях 10 внутри корпуса 1, при этом оси 10 смещены относительно центра тяжести пылесоса в сторону отсека с фильтром 6, Воздуховсасывающий агрегат 3 установлен на подшипниковых опорах 11, 12, выполненных заодно с корпусом 1, и снабжен возвратной...

Номер патента: 1801341

Опубликовано: 15.03.1993

Автор: Гявгянен

МПК: A47L 5/00

Метки: пылесос

...разрежение в приосевой зоне канала 9, которое засасывает Сд окружающую среду через канал 5 и камеру 3 Ъь разгона 6, Засасцваемая окружающая сре- й да образует вынужденный вихрь, который увлекает отходы производства, разгоняя их от состояния покоя до скорости транспортирования в камере разгона 6. Затем отходы производства по каналу 9 транспортируются к месту сбора их.Возможно исполнение, когда канал 9 состоит из трех частей - конфузора 10, цилиндрической части 11 и диффузора 12,Работает исполнение аналОгично описанному за исключением того, что диффузор12 снижает скорость транспортирования отходов,Возможно исполнение, когда патрубок подвода активной среды выполнен в виде плоской кольцеобразной щели 13, высота 5 которой равна или...

Номер патента: 1801342

Опубликовано: 15.03.1993

Авторы: Власов, Чередниченко

МПК: A47L 9/04

Метки: насадок, пылесосу

...приводит его во вращение. Лопатки перемещаются по направлению воздушного потока из отверстий 5, При прохождении зоны окна 6 наружные кромки 9 лопаток 8, выполняющие роль очистных элементов, ударяются об обрабатываемую поверхность, что способствует более эффективному ее очищению, Пройдя зону окна 6, пылевоздушная смесь засасывается в патрубок 12 и удаляется в систему отсоса.Поскольку рабочий орган 7 выполнен тонкостенным, легким и не касается стенок корпуса 1, то под напором воздушной струи из отверстий 5 он, вращаясь и взаимодействуя наружными кромками 9 лопаток Ъ с обрабатываемой поверхностью, легко перемещается вверх, выбирая зазор с осью 11 и избегая тем самым заклинивания. Для увеличения ударного воздействия рабочего органа 7 на...

Номер патента: 1802693

Опубликовано: 15.03.1993

Авторы: Огнев, Ракитин, Сокольников, Челяев

МПК: A47L 5/18

Метки: пылесос, средства, транспортного, эжекторный

...и выходным соплом 3, а также патрубок для отсоса мусо-. ра и пыли 4, расположенный внутри трубы 1 под углом а - 25 О к ее оси. При этом длина выходного сопла постоянного сечения находится в пределах 26 т46 т, где 6 т - диаметр трубы.Труба 1 крепится к выхлопной трубе транспортного устройства входным каналом 2 (элементы крепления не указаны). Выхлопной газ, проходя по входному каналу 2, обтекает патрубок 4, сжимаясь (т.е. увеличивая скорость) к концу патрубка. При этом из-за того, что сечение, в котором происходит сжатие потока, переменное по плоскости (см. фиг,2) - имеет серпообразный вид, происходит завихрение потока выхлопного газа; Вихрь формируется на длине выходногосопла, находящегося в пределах 26 46 т. Это значительно повышает...

Номер патента: 1804776

Опубликовано: 30.03.1993

Авторы: Белоусов, Володченко, Клименко, Трищенко

МПК: A47L 9/08

Метки: всасывающий, насадок, пылеприемный

...С 3 (или помещают. на дно узкого трубчатого Ъь изделия) до соприкосновения корпуса 1 с убираемой поверхностью. Воздух, врывающийся через каналы 4 внутрь конической О) перегородки 3, размывает ограниченный периметром корпуса 1 убираемый материал и уносит его через всасывающую щель и зазор между конической перегородкой 3 и корпусом 1 в отсасывающий патрубок 2 и далее в систему трубопроводов (не показана). При атом все внутреннее пространство под конической перегородкой 3 омывается подсасываемыми струями воздуха, который сносит частички пыли к кольцеобраэной всасывающей щели между корпусом 1 и перегородкой 3, откуда они потоком воздуха втягиваются в насадок.Выполнение образующей длинных сторон по лемнискате позволяет улучшить условия...

Номер патента: 1805907

Опубликовано: 30.03.1993

Авторы: Геральд, Орест

МПК: A47L 9/00

Метки: электропылесос

...карман. На выполненном с выгибом конце 12 пружинного кронштейна 10 выполнена кнопка 18 соответствующей формы. На держателе 17 предусмотрены кулачки 19, которые входят в расположенные на внутренней стенке 9 корпуса 4 пылесоса и не показанные на чертежах петли, вследствие чего пружинный ронштейн 10 удерживается на внутренней стенке 9,Ори введении крючка 7, расположенно го на всасываюЩей трубе 2, в предусмотренный на корпусе 4 пылесоса удерживающий карман 6 крючок 7 соединяется с кнопкой 18, расположенной на пружинном кронштейне 10, соответствующей ему по форме.Благодаря усилию крючка 7 расположенный на внутренней стенке 9 корпуса пылесоса пружинный кронштейн 10 перемещается в направлении, показанном стрелкой (фиг,З), причем...

Номер патента: 1805908

Опубликовано: 30.03.1993

Автор: Яворский

МПК: A47L 9/18

Метки: пылесос

...струй, соударяется с жидкостью, при этом происходит инерционное осаждение частиц пыли в жидкость, В полости вихревой камеры образуется динамичный вращающийся слой мелкодисперсной пены, в котором также эффективно осаждается пыль, Слой пены в камере удерживается центробежными сила- ми, а воздух, проходя через нее, выходит через горловину 8. Загрязненная жидкость по стенкам горловины 8 потоком воздуха поднимается вверх, сбрасываетСя с края горловины 8 на крышку 7 и по трубкам 13 сливается в поддон, Таким образом осуществляется непрерывная самоциркуляция жидкости в вихревой камере,Поток очищенного воздуха, содержащий капли жидкости, выходя из вихревой камеры через горловину 8, ударяется в отбойный диск 15, на котором капли осаждаются,...

Номер патента: 1805909

Опубликовано: 30.03.1993

Авторы: Казанцев, Шувалов

МПК: A47L 9/26

Метки: намотки, шнура, электрического, электродвигателю

...по сторонам треугольника таким образом, что между ними свободно проходит электрический шнур 8, Другой роликовый узел 4 установлен на периферии поводка 2 и ролики 14 установлены по двум сторонам треугольника, третьей стороной является кромка поводка 2. На фланцевой катушке 1 установлено тормозное устройство 15.Устройство для намотки электрического шнура работает следующим образом. У не работающего пылесоса электрический шнур 8 смотан и уложен в полость 7 фланцевой катушки 1. Спиральная пружина б находит ся в свободном состоянии. При вытягивании электрического шнура 8 поводок 2 приходитв движение и начинает вращаться на оси 3, При этом происходит разматывание шнура и закручивание спиральной пружины б. При повороте поводка 2 по часовой...

Номер патента: 1808302

Опубликовано: 15.04.1993

Автор: Жилин

МПК: A47L 13/00

Метки: поверхности

...вариант подключения планетарной передачи к вращателю, что соответствует двум режимам работы устройства; режиму вращения пакета на обрабатываемой поверхности и режиму вибровоздействия со снятием загрязненного слоя,Корпус вращателя 27 посредством демпфирующего фланцевого соединения 44 закреплен на водиле 45, плечи 46 и 47 которого соединены через снабженный фиксатором шарнир 48, что обеспечивает определенный наклон под углом а вилочного держателя 11 по отношению к пакету пластин,Предусмотрен вариант формирования пакета, в котором выполнено чередование прямолинейных пластин 49 и волнообразно изогнутых пластин 50, возможно применение и только изогнутых пластин. Взаимнаяфиксация пластин обеспечивается их соединением с помощью хомутов 51, либо...

Номер патента: 1814869

Опубликовано: 15.05.1993

Автор: Снегурев

МПК: A47L 1/00

Метки: поверхностей

...обратную вращению колес при перемещении устройства по обрабатываемой поверхности, Очистной элемент представляет собой поролоновую ленту, на рабочей поверхности которой равномерно выполнены надрезы на часть ее толщины и расположейную на корпусе рабочего элемента по спирали с образованием зазоров на участках надрезов. 1 з,п.ф-лы, 2 ил. рали с образованием зазоров д на участках надрезов. Рабочий орган выполнен сьемным.Колеса 4 установлены на ступице 9. Ось 3 закреплена в вилке 2 винтами 10, а вилка прикреплена к рукоятке 1 шурупом 11. Редуктор 7 состоит из системы конусных шестерен, а установленных на оси 3 и на оси 12. СОУстройство работает следующим образом.Ф При вращении колес ступица 9 начинает вращать конусные шестерни, при этом...

Номер патента: 1816201

Опубликовано: 15.05.1993

Авторы: Налетов, Потапов, Сиротинин

МПК: A47L 15/33

Метки: мойки

...2 при этом закрывается.После нагрева моющей жидкости 5 до рабо 20 чей температуры на электромагнитныеиндукторы 6 подают изменяющиеся электрические токи, генерирующие изменяющи.еся магнитные поля путем подключенияиндукторов к источнику питания с генерато 25 рами несовпадающих некратных частот. Частота изменения магнитного поля в любойплоскости не совпадает и не кратна частотам полей в остальных плоскостях, Магнитные поля воздействуют на ферромагнитные30 включения в мочалках 9, заставляяих перемещаться хаотично, При хаотичном перемещении мочалки 9 сталкиваются как спосудой 12 и другими предметами в ванне,4, так и друг с другом. Соударяясь с посудой35 12, мочалки 9 очищают ее от грязи, Соударя-.ясь с мочалками без...

Номер патента: 1817687

Опубликовано: 23.05.1993

Авторы: Абрашкевич, Дзегиленок, Компанцев, Оглоблинский, Одинцов, Сунгатулин

МПК: A47L 13/04

Метки: зачистной, инструмент

...производствах машиностроения для зачистки поверхностей от ржавчины, старой краски, от заусенцев и других ликвидов.Целью изобретения является повышение удобства в пользовании и долговечности.На фиг. 1 изображен зачистной инструмент в сборе; на фиг, 1 - он же, в разобранном виде; на фиг, 3 и фиг, 4 - варианты использования зачистного инструмента оператором.Зачистной инструмент состоит из корпуса 1 с рукояткой 2 и заплечиками 3 и рабочего элемента в виде многослойного упругого блока, один из слоев которого представляет собой кардоленту 4, а другой - полотно 5 из полимерно-абразивных нитей и упругой прокладки 6. Для увеличения содержит корэлемент в виде ока и окно для атора и обеспеэлемент. Корпус чения съемного слоев которого нту, а...
