Пылесос

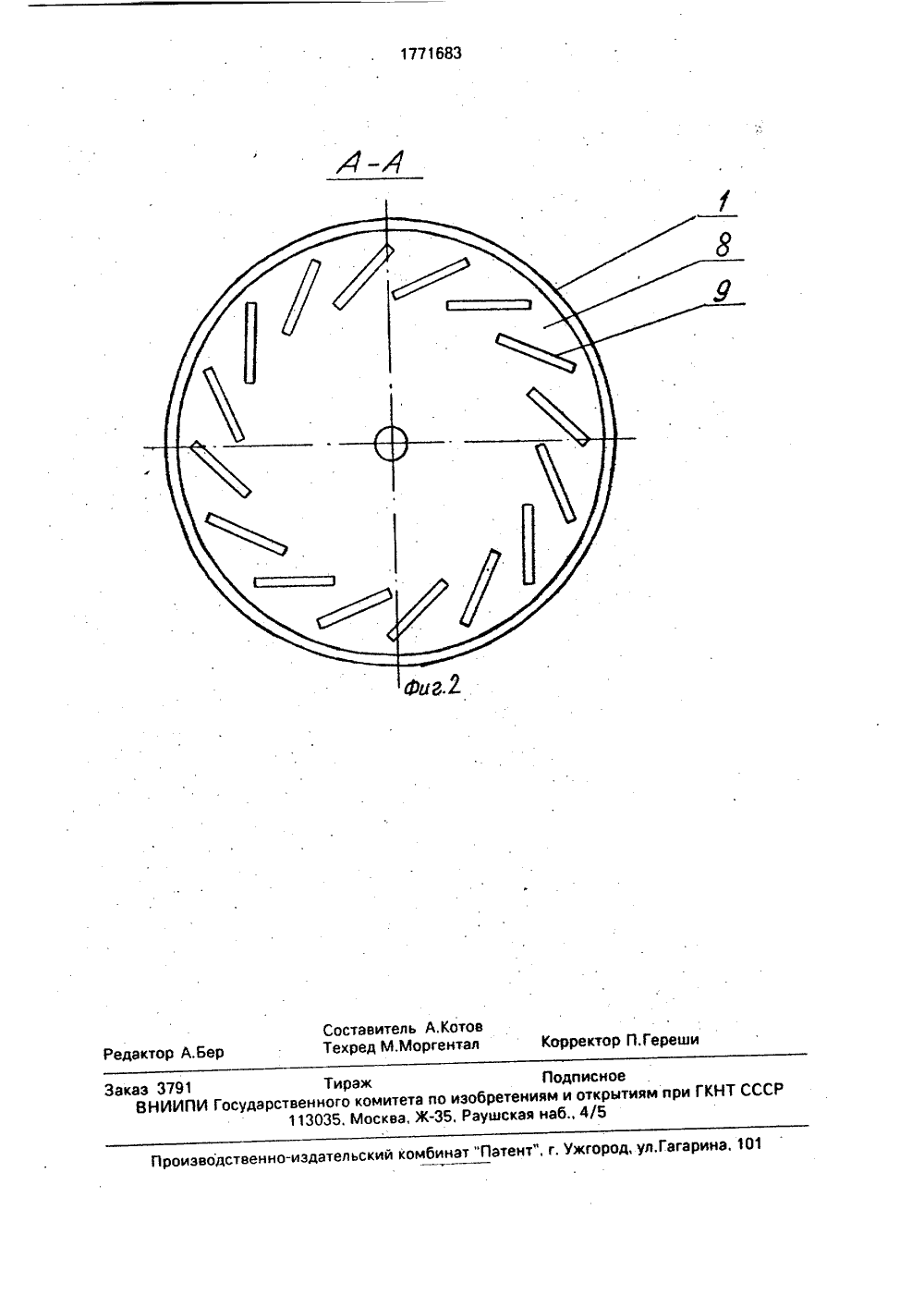

СОЮЗ СОВЕ ТСКИХСОЦИАЛ ИСТИЧ Е СКИРЕСПУБЛИК 1771683 47 1.9/ 5 й) ИСАНИ ВТОРСКОМУ СВИДЕТЕЛЬСТ К е обьединени 1522385 очистительной осам с жидкоГОСУДАР СТВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относитсятехнике, в частности к пыл ОБРЕТЕНИЯ стным фильтром. Сущность изобретения: пылесос содержит корпус, внутри которого размещены жидкостной фильтр, патрубки для входа и выхода воздушного потока, поплавок, закрепленный на конце патрубка для входа воздушного потока и размещенный в корпусе на поверхности воды, двигатель и вентилятор с вторичным фильтром. Входной патрубок выполнен из эластичного материала, а нижняя часть поплавка, обращенная к поверхности воды, выполнена в форме крыльчатки. 2 ил.5 10 15 20 25 40 45 50 Изобретение относится к очистительной технике, в частности к пылесосам с жидкостным фильтром,Известен пылесос, содержащий коаксиально установленные в вертикальнойплоскости цилиндрический корпус и цилиндрический кожух с вертикально расположенными в последнем элеКтродвигателем ивентилятором, жидкостной фильтр, расположенный в корпусе под кожухом, вторичный фильтр, размещенный между стенкамикорпуса и кожуха, входной патрубок, смонтированный коаксиально с кожухом, и сливную трубку,Данный пылесос устойчиво работаеттолько в вертикальном положении.Известен пылесос с жидкостным фильтром. содержащий корпус, внутри которогоразмещен жидкостной фильтр, входной патрубок, выполненный в виде угловой трубки,выходной патрубок, двигатель и вентилятор. с вторичным. фильтром.Известный пылесос устойчиво работаеттолько в вертикальном положении, При наклоне нарушается работа жидкостногофильтра и снижается общая эффективностьочистки воздуха,Наиболее близким по технической сущ-ности является пылесос.с жидкостнымфильтром, включающий корпус, внутри которого в нижней части размещены жидкостная ванна, а в верхней - входной патрубок,нижний конец которого снабжен поплавком, выходной патрубок, двигатель и вентилятор с вторичным фильтром на входе,Известный пылесос устойчиво работаеттолько в вертикальном положении, так какпоплавок может перемещаться лишь вдольвертикального входного патрубка. Крометого, существует вероятность заклиниванияпоплавка при попадании частиц мусора взазор между поплавком и входным патрубком,Целью изобретения является повышение эффективности пылеочистки.Укаэанная цель достигается тем, что впылесосе, содержащем корпус, внутри которого размещен жидкостной фильтр, патрубки для входа и выхода воздушного потока,поплавок, закрепленный на конце патрубкадля входа воздушного потока и размещенный в корпусе на поверхности воды, двигатель и вентилятор с вторичным фильтром,входной патрубок выполнен из эластичногоматериала, а нижняя часть поплавка, обращенная к поверхности воды, выполнена вформе крыльчатки.Использование гибкого входного патрубка, снабженного поплавком, позволяетстабилизировать положение нижнего конца входного патрубка относительно поверхности жидкости как при наклоне корпуса, так и при постепенном заполнении жидкостной ванны улавливаемыми частицами. Это позволяет снизить влияние внешних возмущений на работу жидкостного фильтра, а значит повысить общую эффективность пылеочистки. Крыльчатка в нижней части поплавка позволяет равномерно распределить всасываемый воздух по поверхности жидкости, что также повышает эффективность пылеочистки,На фиг. 1 изображен пылесос в разрезе; на фиг. 2 - разрез А-А на фиг. 1,Пылесос содержит корпус 1 с жидкостной ванной 2 внижней части. В верхней части корпуса 1 установлены мотор 3, соединенный с вентилятором 4, на входе которого имеется вторичный фильтр 5, а на выходе - выходной патрубокб, входной патрубок 7, нижний конец которого соединен с поплавком 8, плавающим в жидкостной ванне 2. Нижняя часть поплавка 8 выполнена в виде крыльчатки 9Устройство работает следующим образом,Вентилятор 4, приводимый в движение мотором 3, создает разрежение внутри корпуса 1. Запыленный воздух всасывается че 30 рез входной патрубок 7 в зазор между поплавком 8 и поверхностью жидкости в ванне 2. Жидкость приводится во вращение и перемешивается всасываемым воздухом,направляемым крыльчаткой 9. При этом большая часть пыли задерживается жидкостной ванной 2, а оставшиеся частицы улавливаются вторичным фильтром 5. Очищенный воздух выбрасывается через выходной патрубок б. При заполнении жидкостной ванны 2 пылью или при наклоне пылесоса положение поплавка 8 внутри корпуса 1 меняется, но величина зазора между поплавком 8 и поверхностью жидкости в ванне 2 остается постоянной, а значит снижается отрицательное влияние внешних возмущений на качество очистки воздуха.Ф ар мула изобретен и я Пылесос, содержащий корпус, внутри которого размещен жидкостной фильтр, патрубки для входа и выхода воздушного потока, поплавок, закрепленный на конце патрубка для входа воздушного потока и размещенный в корпусе на поверхности воды, двигатель и вентилятор с вторичным фильтром, о т л и ч а ю щ и й с я тем, что, с целью повышения качества очистки воздуха, входной патрубок выполнен из эластичного материала, а нижняя часть поплавка,обращенная к поверхности воды, выполнена в форме крыльчатки.1771683Составитель А.Котовактор А.Бер Техред М.Моргентал Корректор П,Герещи Заказ 3791 Тираж Подписное 8 НИИПИ Государственного комитета по изобретениям и открытиям при ГК113035, Москва, Ж. Раушская наб., 4/5оиэводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
