A47L — Мытье и чистка жилых помещений и предметов домашнего обихода

Номер патента: 1001917

Опубликовано: 07.03.1983

Авторы: Волков, Дьяченко, Медведев, Саратовский

МПК: A47L 1/08

Метки: поверхностей

...каналами 9,О и подводящими каналами 11, 12.Для регулирования дросселей 6, 7имеется маховик 3.емкостьснабжена фильтром 14 инасосом 15. Очистительный элемент 2смонтирован на шесте 16,Устройство для очистки поверхностей работает следующим образом.Насос 15 откачивает моющую жидкость из емкости 1 по трубопроводу 4с дросселем 6, каналам 3 очистительного элемента 2 и трубопроводу 5 сдросселем 7. Величина давления жидкости в каналах 3 очистительного элемента определяется величиной перепададавления на трубопроводе 4 и дросселе 6, Усилие прижатия очистительногоэлемента 2 к очищаемой поверхностиопределяется величиной давления моющей жидкости в каналах 3 очистительного элемента. 01917 4перепадов давления на дросселях приведена на фиг. 3. Кривая...

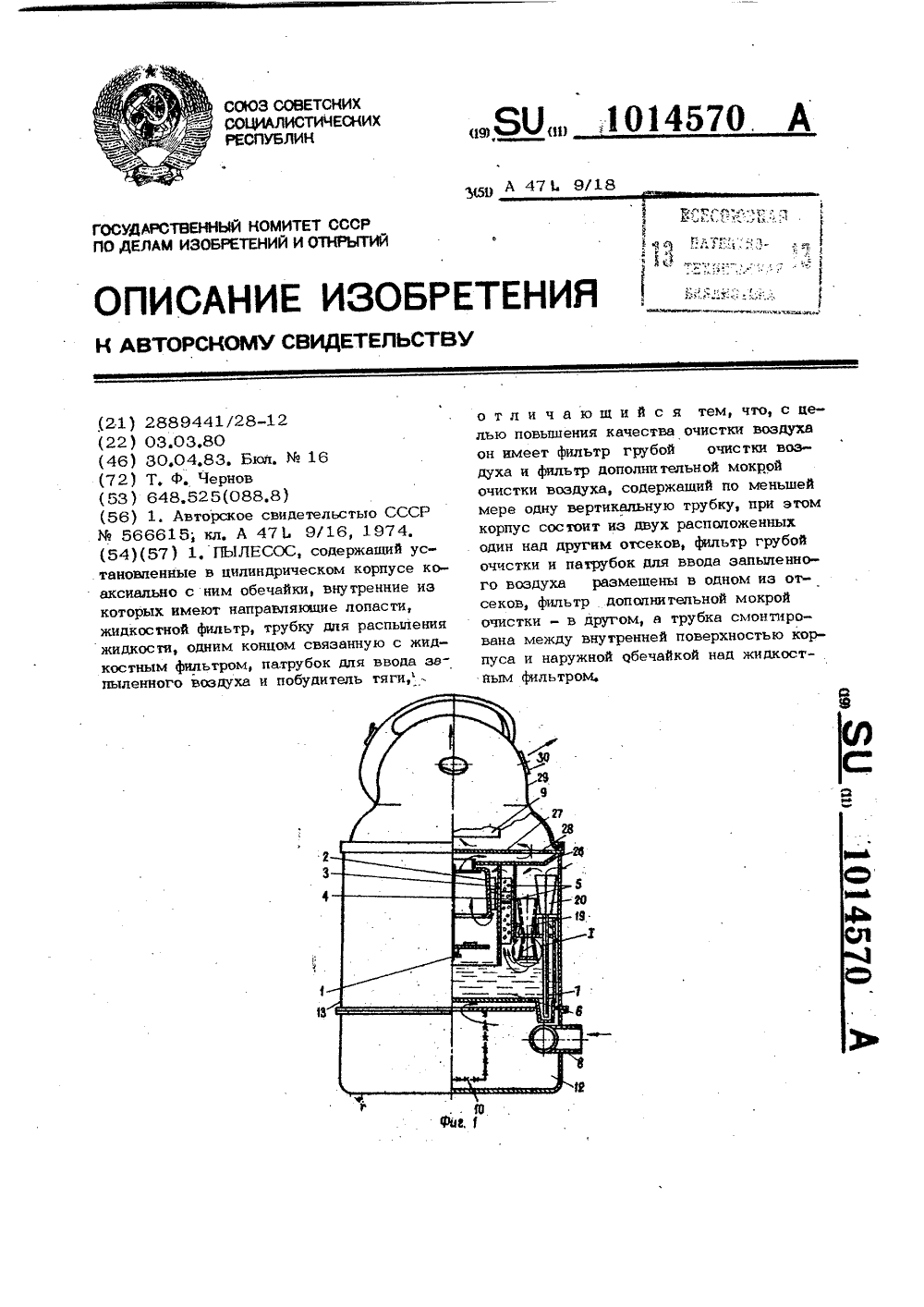

Номер патента: 1014570

Опубликовано: 30.04.1983

Автор: Чернов

МПК: A47L 9/18

Метки: пылесос

...в цилиндрическом корпусе 1 коаксиально сним обечайки 2-4, внутренние из которых2 и 3 имеют направляющие лопасти 5,жидкостной фильтр 6, трубку 7 для распыления жидкости, одним концом связанную с жидкостным фильтром 6, патрубок 8 для ввода запыленного воздуха,побудитель 9 тяги, фильтр 10 грубойочистки, выполненный, например, в видекапроновой сетки, фильтр дополнительной3 1014мокрой очистки воздуха, содержаший вертикальную трубку 11,Корпус 1 состоит из двух расположенных один над другим отсеков 12 и 13,фильтр 10 и патрубок 8 размещены водном из них (на фиг, 1 в отсеке 12),а фильтр дополнительной мокрой очисткив другом (отсеке 13 на иг 1). Трубка11 смонтирована между внутренней поверхностью корпуса 1 и наружной обечай кой 4 над...

Номер патента: 1014571

Опубликовано: 30.04.1983

Авторы: Верницкий, Зисин, Кириченко, Тхорев, Холост

МПК: A47L 13/60

Метки: отжима, поломойных, тряпок, швабр

...к работе и может быть использовано вновь после снятия ноги с пеНаличие в устройстве фигурного паза и взаимодействие с ним оси педали обеспечивает усилие сжатия валков при цостаточной ширине зазора между ними, что в свою очередь повышает степень отжатия тряпки.Ти аж 488- П писное Изобретение относится к уборочнойтехнике и может. быть использовано примытье и уборке полов, а также при сборе разлитых жидкостей, напрймер нефтепроцуктов. 5Известно устройство цля отжима польмойной тряпки, соцержащее смонтированный на емкости корпус, на противоположных стенках которого выполнены направляющие пазы, закрепленную на корпусес возможностью поворота П-образнуюраму, один конец которой имеет отжимной валик с осью, размещенной в направляющих...

Номер патента: 1020123

Опубликовано: 30.05.1983

Авторы: Беляев, Житников, Комаров, Шарипов

МПК: A47L 5/14

Метки: пылесос

...от условий всасывания пыле- воздушной смеси (характера пылевоздушной смеси, засорения фильтра и т.п.), что сказывается на низкой эффективного его работы.Цель изобретения - повышение эффективности работы.указанная цель достигается тем, что побудители тяги размещены один над другим в канале для нагнетания воздуха, при .этом верхний побудитель тяги смонтирован в кожухе, а последний установлен в.канале с образованием кольцевого зазора, сообщающегося с атМосферой, а полость кожуха соединена с каналом для всасывания воздуха и имеет. окно для. сообщения с атмосферой. На Фиг. 1 предст,явлен пылесос,продольный разрез, на фиг. 2 -сечение Ь-Ь на Фиг. 1.Пылесос содержит размещенные вцилиндрическом корпусе 1 пылесборник 2, канал 3 для...

Номер патента: 1025410

Опубликовано: 30.06.1983

Авторы: Афанасиков, Елсуков, Маслов, Сергеев

МПК: A47L 5/14

Метки: конструкций, сложных

...состоит из транспортного средства 1, средства созданияразрежения и давления воздуха (непоказано), каналов 2 транспортирования воздуха, укрытия 3, обрамлениых каналов и со, средством созданиядавления воздуха. 3, Устройство по и. 1 о т л ич а ю щ е е с я тем, что сдувочные сопла шарнирно закреплены на телескопических приводах. 2.ного щетками 4, копира 5, причемукрытие выполнено в виде управляемых копиром телескопических шторокб, а сдувочные каналы имеют на вы 5 ходе сдувочные сопла 7, закрепленные на управляемых копиром телескопических приводах 8, делительнойгбловки 9 импульсной подачи воздуха, причем сдувочные сопла 7 шар 10 нирно закреплены на телескопическихприводах 8,Устройство работает следующимобразом.Воздух под давлением...

Номер патента: 1031435

Опубликовано: 30.07.1983

Авторы: Волков, Дьяченко, Ипатов, Медведев, Саратовский

МПК: A47L 1/08

Метки: поверхностей

...изэластичного материала; имеющей каналдля прохода моющей жидкости, открытый со стороны обрабатываемой поверхности и связанный с системой нагнетания моющей жидкости и системой отсоса отработанной моющей жидкости, 40канал выполнен в виде плоской спирали, причем участок канала, образующий наружный виток спирали, связан с системой нагнетания моющей жидкости, а участок канала,образующий 45внутренний виток спирали, связан ссистемой отсоса отработанной моющейжидкости,Кроме того, боковые стороны канала имеют в поперечном сечении Форму 50:трапеции, меньшее основание которойобращено в сторону обрабатываемойповерхности,На фиг.1 представлено устройствообщий вид; на фиг.2 - вид по стрелке 55А на фиг. 1 на очистительный элемент). 1,Устройство...

Номер патента: 1031436

Опубликовано: 30.07.1983

Авторы: Заец, Семов

МПК: A47L 9/20

Метки: пылесос

...на пружине.На Фиг, представлен пылесос, об 45щий вид, в разрезе; на Фиг,2 - каркас с Фильтром-пылесборником, в рабочем положении; на Фиг,3 - то же,В МОМЕНТ ОЧИСТКИ,Пылесос содержит корпус 1 с входным 2 и выходным 3 отверстиями, смонтированную в корпусе 1 воздуходувкукаркас 5 с фильтром-пылесборником 6, имеющим Форму усеченного конуса, большее основание которого свя. 55зано с каркасом 5 и размещено напротив входного отверстия 2 пылесоса,и средство для встряхивания Фильтра)62пылесборника 6, представляющее собой пружину 7 в виде усеченного конуса, закрепленную таким образом, что меньшее основание конуса обращено навстречу выходному отверстию 3 корпуса 1, а большее основание закреплено на каркасе 5 со стороны входа в корпус 1 запыленного...

Номер патента: 1031437

Опубликовано: 30.07.1983

Авторы: Олейниченко, Самошкин, Трифонов

МПК: A47L 13/10

Метки: пола

...на фиг.7 - схема, по 37 3ясняющая расчет предела расположенияосей фрез,Машина для очистки пола содержитсмонтированный на опорных колесах 1корпус 2 с установленным в нем рабочим органом, выполненным в виде закрепленных на валу 3 секций фрез 4,смонтированных на осях 5 с радиальнымзазором, и колеса 6 для транспортировки машины в нерабочем положении,размещенные на раме 7, связанной скорпусом 2. Каждая секция представляет собой пару параллельных планок8, консольно установленных на валу 3Оси 5 фрез закреплены на каждойпаре планок 8 между ними на. свободныхконцах. Планки 8 смежных секций установлены на валу 3 по спирали, Машина имеет электродвигатель 9, щеточный подметающий барабан 10, съемный бункер-мусоросборник 11, клиноременные передачи 12...

Номер патента: 1001918

Опубликовано: 23.08.1983

Автор: Мягких

МПК: A47L 9/20

Метки: пылесос

...входа запыленного воздуха расположены с противоположных сторон от оси вращения фильтра 3, Регенерационные устройства 4,5 смонтированы над пылесборником 6, причем первое из них расположено в полости фильтра 3.Для перекрытия зазора между поверхностью фильтра 3 и стенками кор-з пуса 1 пылесос имеет валки 9,10, смонтированные в корпусе 1.и контактирующие с поверхностью фильтра 3.Цилиндрический Фильтр 3 имеет перегородку 11, жестко связанную с корпусом 1 и разделяющую внутреннюю поИ лость фильтра 3 на две части, одна из которых, обращеннаяк патрубку 7 для входа запыленного воздуха, связана с каналом 8 для выхода очищенного воздуха иэ фильтра 3, Пере"46 городка 11 выполнена полой, и в ней размещен побудительтяги 2.Пылесос имеет козырек 12,...

Номер патента: 1044271

Опубликовано: 30.09.1983

Авторы: Дроздов, Королев, Куликова, Лившиц, Морозова, Павлов, Строкова

МПК: A47L 7/00

Метки: выборе, мощности, настилов, оборудования, прочности, пылепуховых, пылеуборочного

...м /с;Ч - средняя скорость струи, м/с,при этом о прочности .Пылепухового З 0настила судят по величине секундного количества движения струи вмомент разрушения настила.Способ осуществляется следующимобразом, 35,На пылепуховой настил направляютвоздушную струю под небольшим угломк поверхности настила. При этом расстаяние от струйного насадка до поверхности настила составляет 2-3 калибра струи. Плавно увеличиваютрасход воздуха довеличины, прикоторой наблюдается раерушениенастила или отрыв его от подстилающей поверхности и сдвиг, В этотмомент фиксируют перепад давления 45и определяют величины расхода воздуха в критической (разрушающей) скорости струи, по которым подсчитывают секундное количество движенияструи по формулеК" тЧ:р ЬЧ:рыЧ 21где...

Номер патента: 1076079

Опубликовано: 28.02.1984

Авторы: Искандерова, Янсуфин

МПК: A47L 13/60

Метки: мытья, отжима, поломойной, тряпки

...причем пластина, 40расположенная на дне емкости, имеетотверстие, соосное с отверстиемверхней пластины, а каждая из пластин снабжена клапаном для перекрытия отверстия, при этом клапан пластины, расположенной на дне емкости,подпружинен, а фильтровальная перегородка смонтирована на ее внутренней стороне.На фиг. 1 представлено устройство,50общий вид; на фиг. 2 - то же, видсверху, на фиг. 3 - тележка, видсбоку, на фиг, 4 - то же, вид сверху, на фиг, 5 - емкость с приспособлением для очистки жидкости, на 55фиг, 6 - то же, вид сверху, нафиг, 7 - приспособление для очисткижидкости, на фиг. 8 - то же, видУстройство для мытья и отжимаполомойной тряпки содержит емкость 601 для моющей жидкости с размещеннымв ней приспособлением для очисткижидкости,...

Номер патента: 1076080

Опубликовано: 28.02.1984

Авторы: Вальбе, Игнаткин, Степанова, Томниченко

МПК: A47L 13/142

Метки: швабра

...трубки 5, которая опущена внизмоющего элемента, трубку для креп- до упора в торец фланца 3, а выступления другого конца моющего элемен Фиксатора выведен из отверстия 9та, смонтированную коакснально со втулки 8,стержнем, и средство для обеспечения 35 В этом положении опускают моющийскручивания моющего элемента, пред- элемент 4 в ведро с водой, и, когда.ставляющее собой винтовую канавкУ, он намокнет, производят его отжим,выполненную на поверхности стерж- для чего перемещают трубку 5 вверхня, и поводок для взаимодействия до положения моющего элемента 4с канавкой, снабжена втулкой, сво фиг. 4) и приподнимают швабру надбодно установленной иа стержне и ведром с водой. Затем, нажимаяимеющей на одном из своих торцов ряд пальцем на кронштейн. 11...

Номер патента: 1080810

Опубликовано: 23.03.1984

Авторы: Карпенюк, Орчинский, Стаценко, Хенов

МПК: A47L 15/23

Метки: посудомоечная

...на чистую посуду верхнейкассеты при мытье посуды в нижкей.Поставленная цель достигаетсятем, что посудомоечная.машина, содержащая моечкую камеру с верхнейи нижней кассетами для посуды, установлекными соответственно им верхним и нижним раэбрыэгивателями,верхний из которых снабжен перегородкой, делящей его полость на верхнююи нижнюю части, и заслонкой, установленной с возможностью возвратнопоступательного перемещения для вы"борочкой подачи моющего раствора водну из частей полости, снабженапостоянным магнитом, жестко устаггоэ"ленным н центре камеры над верхнимразбрызгивателем, а заслонка ныполнека иэ ферромагнитного материала. боковых стенках камеры, а постоянныймагнит встроен в указанную перегородку,На чертеже схематично изображена...

Номер патента: 1082388

Опубликовано: 30.03.1984

Автор: Пушин

МПК: A47L 15/32

Метки: мойки, посуды

...с возможностью вращения под действием струи моющей жидкости, снабжена дополнительной камерой, расположенной над моечной, с размещенным в ней поплавком, а ось кассеты прикреплена к поплавку.На фиг. 1 изображена машина для мойки посуды; на фиг. 2 - то же, вид в плане.Машина содержит моечную камеру 1 с загрузочным люком 2 и шторками 3, сопло 4, выполненное в виде разбрызгивателя с щелевым отверстием, поплавковую камеру 5 с поплавком 6, кассету 7 для посуды, переключатель 8 для подачи жидкости через разбрызгиватель 4 в моечную камеру 1 идля подачи жидкости в поплавковую камеру 5 через трубку 9, переливное отверстие10 для стока из поплавковой камеры 5 вмоечную камеру 1 лишней жидкости, пово-.ротную ручку 11 переключателя 8.Кассета 7...

Номер патента: 1094609

Опубликовано: 30.05.1984

Автор: Егин

МПК: A47L 23/22

Метки: обуви, подошв

...через контакты 51 контактора 21 с устройством 22 резонансного управления с ручкой 23 для управления частотой переключения, Пластины 10 имеют в центральной части кронштейны 24, к которым шарнирно прикреплено одно плечо рычагов 25, Рычаги 25 установлены на осях 26, закрепленных на днище контейыера 1. Второе плечо рычагов 25 шарнирно связано с сердечниками 27 соленоидов 20. Внутри емкости 17 размещены лишь одни плечи рычагов 25, проходящие через эластичные перегородки 18 и 19, которые плотно, их охватывают около осей 26, не препятствуя их движению и полностью изолируя все детали привода от воздействия агрессивной среды в емкости 17. Обмотки соелноидов подключаются через разъем 28 контейнера 1 к сети автомобиляи к устройству 22...

Номер патента: 1101219

Опубликовано: 07.07.1984

Авторы: Гордон, Каракозов, Кеслер, Котляр, Ляховицкая, Ряднов, Шмуэльсон

МПК: A47L 15/00

Метки: посудомоечная

...этом в водонагревателе может быть выполнен дополнительный отсек, в котором расположено теплообменное устройство.Кроме того, теплообменное устройство 50 размещено в ванне для сбора моющей жидкости,На фиг.показана посудомоечная машина с теплообменным устройством, размещенным в предкамере водонагревателя; 55 на фиг. 2 - посудомоечная машина с тепло- обменным устройством, расположенным в ванне для сбора воды. Посудомоечная машина содержит водо- нагреватель 1, расположенные по ходу транспортера 2 секцию 3 стрйной очистки посуды, секции 4 и 5 мытья посуды и секцию 6 ополаскивания. В секциях 3 и 4 мытья име-. ются дущирующее устройство 7 и ванна 8 для сбора моющей жидкости. В нижней части водонагревателя 1 расположены газовые горелки 9....

Номер патента: 1102561

Опубликовано: 15.07.1984

Авторы: Ботвинкина, Мизин, Шокун

МПК: A47L 9/24

Метки: воздуховода, органом, пылесоса, рабочим, соединения, узел, шланга

...торца - скос 6, контактирующий со скосом 4, и зажимную резьбовую муфту 7, установленную коаксиально трубкам 1, 2 и снабженную кольцевым буртиком 8, расположенным на ее внутренней поверхности и контактирующим со ступенькой 9 цанговой втулки 5. Наружная трубка 1 на резь- бовой части 3 имеет расположенные последовательно по окружности продольные пазы 10, а цанговая втулка 5 со стороны торца со скосом 6 - расположенные вдоль ее оси упругие лепест-ки 11 При этом последние размещены в пазах 10 наружной трубки 1, а каждый из них имеет площадь поперечного сечения, большую площади поперечного сечения паза 10 для фиксации в послед- нем, Последнее условие может быть выполйено, например, за счет наличия в каждом пазу 10 пальца: 12, а в лепестках...

Номер патента: 1109121

Опубликовано: 23.08.1984

Автор: Лейко

МПК: A47L 15/44

Метки: посудомоечная

...1 оявляется посудомоечная машина, содержащая бак для моющего раствора, дозатор, транспортер для перемещенияпосуды с выступом для управления дозатором Г 21.Однако дозатор известной машины имеет сложную конструкцию, поскольку содержит соленоидный клапан и систему рычагов связанных с конечным выключателем. Кроме того, клапан соленоидазасоряется.Цель изобретения - упрощение конструкции,Поставленная цель достигается тем,З 0что в посудомоечной машине, содержащей бак для моющего раствора, цозатор, транспортеР для перемещения посуды с выступом для управления дозатором, последний выпонен в виде эластичного шланга и консольно укрепленной на неподвижной раме упругой пластины для взаимодействия с выступомтранспортера, при этом шланг...

Номер патента: 1110438

Опубликовано: 30.08.1984

Авторы: Волков, Дьяченко, Медведев, Саратовский

МПК: A47L 1/08

Метки: оконных, остеклений

...присоски и связанную с системойподачи и отвода моющей среды и средство для обеспечения прижатия моющейголовки к очищаемой поверхности,снабжено тележкой со средством ееприжима к очищаемой поверхности, выполненным в виде мембранного механизма, шток которого связан с тележкой,40а его рабочая камера сообщается сполостью моющей головки, при этомпоследняя связана с корпусом мембранного механизма, а тележка имеет поменьшей мере два колеса с индивидуальными приводами,Кроме того, привод каждого колесавыполнен реверсивным.На фиг. 1 представлена принципиальная схема предлагаемого устройства;на фиг. 2 - вид А на фиг. 1,Устройство для очистки оконныхостеклений содержит моющую головку 1,выполненную в виде гидровакуумнойприсоски и...

Номер патента: 1115711

Опубликовано: 30.09.1984

Автор: Порозов

МПК: A47L 13/00

Метки: побелочного, состава, удаления

...смонтирована на внутренней поверхности этой стороны уголка, а растушевывающая полоса расположена параллельно сглаживающей полосе.На Фиг. 1 представлено устройство общий вид; ня фиг. 2 - то же, вид снизу; на фиг. 3 - сечение А-Л на фиг. 1 (повернуто).Устройство для удаления побелочного состава содержит рабочий орган, имеющий срезающую 1, сглаживающую 2, растушевывающую 3 полосы Ч -образ ной Формы, расположенные одна за другой со смещением по высоте. Устройство имеет упругую пластину 4, расположенную в плоскости рабочего органа перпендикулярно его продольнои оси, Полосы 1-3 смонтированы на этой пластине, причем срезающая полоса 1 имеет уголковый профиль со стороной 5, обращенной к рястушевывающей полосе 3, имеющей меньшую длину,...

Номер патента: 1115712

Опубликовано: 30.09.1984

Авторы: Белобородов, Королева, Малинин, Ряднов, Хватков

МПК: A47L 15/00

Метки: камера, конвейерного, машин, посудомоечных, сушильная, типа

...в виде ряда вертикальных труб с продольными щелями, заглушенных в одного конца, размещенных 50 с двух сторон конвейера, а вытяжные окна выполнены в виде перфорации в поддоне рабочей камеры, к которому снизу с зазором по всей его площади примыкает пароконденсатор с тепло обменникомНа Фиг, 1 показана сушильная камера для посудомоечных машин, вид 12 2с торца; на Фиг, 2 - то же, вид сбоку,Сушильная камера (фиг, 1) содержит рабочую камеру 1 туннельного типа, установленную в посудомоечной машине после моечных секций (не показаны) и объединенную с ними общим цепным конвейером 2, В нижней части сушильной камеры симметрично размещены вентиляторы 3 и 4, электрокалориферы 5 и б, пароконденсатор 7 с теплообменником 8, Воздухораспределитель...

Номер патента: 1118349

Опубликовано: 15.10.1984

Авторы: Овсянкин, Шокун

МПК: A47L 9/00

Метки: колеса, крепления, пылесоса, узел

...элемента, при этом одна из сторон каждого паза цангового зажимного элемента расположена под углом к его оси, вершина которого направлена в сторону колеса, а ширина паза со стороны, обращенной к колесу, соответствует толщине ребра.На фиг. 1 изображен узел крепления, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - цанговый зажимной элемент, отдельно (вне узла).Узел крепления колес 51 пылесоса содержит втулку 1, жестко связанную с корпусом 2 пылесоса и установленный на ступице 3 колеса 4 соосно с ним цанговый зажимной элемент 5 для фиксации колеса 4 во втулке 1. Последняя имеет расположенные с внутренней стороны радиальные ребра 6, входящие в пазы 7 цангового зажимного элемента 5, при этом сторона 8 каждого паза 7 расположена под...

Номер патента: 1126283

Опубликовано: 30.11.1984

Авторы: Пахомов, Хорольский, Шевченко, Шокун

МПК: A47L 9/10

Метки: пылесборник, пылесоса

...3 грубой очистки обращено в сторону дна тканевого мешка-фильтра 1 и имеет фланец 11 с радиальными выступами 12, охватываемыми Г-образными отгибами 10 и ограничителями 13 углового поворота Фланца,12, Держатель 2 установлен коаксиально между кольцом 5 и крышкой 6 со стороны меньшего основания фильтра 3 грубой очистки. Держатель 2, крышка 6 и фильтр 3 грубой очистки воздуха выполнены за одно целое. Наружная поверхность держателя 2, контактирующая с кольцом 5, выполнена конической, причем направление конусности этой поверхности нротивоположно конусности Фильтра 3 грубой очистки.Сборка пыпесборника производится . следующим образом.Удерживая Фильтр 3 за углубления 7 одной рукой и крестообразные ребра 9 донной части 4 другой, сочле- . няют...

Номер патента: 1126284

Опубликовано: 30.11.1984

Авторы: Белый, Дровников, Ильин, Колонтаев, Терещенко

МПК: A47L 11/00

Метки: механической, полов

...изобретенинологических возмоУказанная цель.с резцом, имеющимличине основания,рых обращено в стомой поверхности, рполнен многоугольнс контуром внутрентрохоид, а кинематрезца с двигателемтарную передачу, н. со которой жесткоме, а резец устанотеллитом и связанля, причем отношендвижного колеса Рравногде 2 - число веНа фиг.1 изображ. общий вид; на фиг.вид со стороны леэобразованние гипот.хоид и внутреннейвисимости от отношУстройство содена колесах 1 рамутель 3, кинематически связанный с рез" цом 4, имеющим переменные по величине основания 5 и 6, большее из которых 6 обращено в сторону обрабаты ваемой поверхности,Резец 4 по контуру выполнен многоугольным и совпадает с контуром внутренней огибающей трохоид, а...

Номер патента: 1134181

Опубликовано: 15.01.1985

Авторы: Бузунов, Груничев, Северухин

МПК: A47L 9/02

Метки: насадок, пылеуборки, устройству

...нагнетающие сопла, выходные отверстия которых обращены к обрабатываемой поверхности Ц.Недостатком данного устройства является то, что равномерное истечение струи из нагнетающих сопел и жесткая конструкция конфузора обеспечивает качественную уборку только рыхлых пылевых отложений, но не позволяют очищать поверхности со слежавшейся увлажненной пылью.Цель изобретения - повышение качества уборки,Поставленная цель достигается тем, что в насадке к устройству для пылеуборки, содержащем всасывающий патрубок, соединенный с конфузором, в стенках которого шарнирно установлены нагнетающие сопла, выходные отверстия которых обращены к обрабатываемой поверхности, корпус конфузора выполнен по периметру составным из пластин, подпружиненных одна...

Номер патента: 1134248

Опубликовано: 15.01.1985

Авторы: Адамонис, Норвайшас, Падегимас

МПК: A47L 13/40, B08B 6/00

Метки: волокнистого, движущегося, полотна

...ПОЛ П,131 ППЬ по хок прехепснР 51 по.0 тна, 51 их выходвИн)1 Вс рст и 51 ц 3 и р 3 В, 1 ц ы и, Вр ." , 8 ц к с. ПП 0 1,)Гц 1.(,р)ъ то 1). первый НО "Ол лВижсцпя ПО. ОП; ЭГКРОГ ПЫПХ)нН В НИЛЕ ЩЕ ГКИ.113 фпг. 1;рслгавл цо устройство, вид сбоку; и фп. 2 истсч сопег 1, размен;н чых в коппсс; НЗ фиг. 3 -- схема Воз.йсгв я на волокнистк) пыль,механическойпл 1; па фп Г. 4схсмз Возлейтвия Р а 0,ОкппК) пыль эолп намРской и э,1 ктППЧКП 1.1 Ы. Х Г;НЛ.151 ОЧИСТКИ данжоПЕГО 5 п, п;Влкпптого мгерцля солержг устпн,. Нные пследовательно по н)ду .В 1 кепп 51 по, ) Гп ,ктро,1 1, Вып 01 нснный в шдпгсгкп, пзпрпчср, пз искусственного ,:сх, .дрь 2. СОн 3 лля юлачи воздуха 113 поцрхп)"Г, пол 01 н. (,Оп,Р 3 расположены на трубопроводе 4, связанюм источником...

Номер патента: 1136795

Опубликовано: 30.01.1985

Авторы: Мелентьев, Меркулов, Пискунов, Савченко, Солодков

МПК: A47L 11/29

Метки: поверхности

...нижнего отсека в цилиндр, а шток имеет осевые каналы для прохода чистой жидкости из цилиндра в трубку, причем боковые стенки цилиндра и дно нижнего отсека выполнены из эластичного материала, отсеки связаны между собой посредством штуцера, установленного в перегородке, а трубка связана с каналом для чистой жидкости.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 -- разрез Б - Б на фиг. 1.Устройство для очистки поверхности содержит цилиндрический корпус 1, разделенный горизонтальной перегородкой 2 на нижний отсек 3 для чистой жидкости и верхний 4 для сбора отработанной жидкости, связанный с источником вакуума (не показан) и трубопроводом 5, имеющим канал 6 для чистой жидкости и канал 7 для...

Номер патента: 1140753

Опубликовано: 23.02.1985

Авторы: Будник, Киселев, Чечета

МПК: A47L 5/04

Метки: плоской, поверхности, пыли, удаления

...поверхности, имеющий установленные один над другим диски с обратными клапанами, верхний из которых установлен с возможностью перемещения относительно нижнего при помощи штока, и опорный элемент, контак тирующий с убираемой поверхностью, стенки отсека для отсоса воздуха выполнены гофрированными из упругого материала, опорный элемент представляет собой кольцевую щетку, установленную на торце нижнего диска, а пылесборник имеет фор му полусферы, установлен на верхнем диске, обращен к нему выпуклой частью и подпружинен относительно него, при этом шток размещен в фильтровальном отсеке и жестко с ним связан.На чертеже изображено устройство для удаЛения пыли с плоской поверхности.Устройство состоит из корпуса 1, улитко-образной съемной крышки...

Номер патента: 1143390

Опубликовано: 07.03.1985

Авторы: Белоус, Гопкало, Зубков, Орчинский, Хенов

МПК: A47L 15/23

Метки: посудомоечная

...самым полезный объем моечной камеры.Целью изобретения является повышение надежности в работе путем устра. нения механической деформации штока заслонки и увеличения объема моечной камеры. с возможностью возвратно-поступательного перемещения шток с заслонкой для выборочной подачи моющего раствора в одну из полостей верхнего раэбрыэгивателя, стойка выполнена П-образной, участок, соединяющий стойку с верхним разбрызгивателем, снабжен перегородкой, образующей каналы, каждый из которых соединен с одной из полостей верхнего разбрызгивателя, с другой стороны которых установлена заслонка, расположенная в центральной части стойки, при этом последняя размещена с наружной стороны моечной камеры.На чертеже представлена принципиальная схема...

Номер патента: 1143391

Опубликовано: 07.03.1985

Авторы: Бондарь, Волошин, Еременко, Мендрул, Орчинский, Хенов

МПК: A47L 15/42

Метки: воды, машину, моечную, подачи

...моечной машиной установлен впускной клапанНедостатком известной системы является излишний расход тепловой энергии.Цель изобретения - экономия тепловой энергии.Поставленная цель достигается тем, что система, подачи воды в35 моечную машину снабжена электромаг= нитным клапаном; размещенным на магистрали горячей воды перед приспособлением для блокировки, датчиками температуры и уровня, установленными в моечной машине, и блоком управления, входы которого подключены соответственно к датчикам температууы и уровня, а выходы - к электромагнитному и Впускному кла пан ам.На чертеже изображена схема системы подачи воды в моечную машину.Система подачи воды в моечную машину состоит из трубопровода 1,50 соединенного с магистралью 2 горячей воды,...
