Номер патента: 1741773

Опубликовано: 23.06.1992

Автор: Гизатулин

МПК: A47L 7/04

Метки: пылесос

...корпус 1, внутри которого расположен воздуховсасывающий агрегат 2 и отделяющий его от бумажного фильтрующего пылесборника 3 матерчатый фильтр 4, Пылесборник 3 сообщен с атмосферой через входной канал 5 для ввода неочищенного воздуха, Выходной канал 6 для отвода воздуха, очищенного от пыли. связан через гибкий шланг 7 с оптически прозрачным трубопроводом 8. Последний вместе с источником 9 света, генерирующим ультрафиолетовое излучение, размещен в кожухе 10. который крепится к корпусу 1 пылесоса, но съемно. Внутренняя поверхность корпуса 10 выполнена отражающей для равномерного распределения ультрафиолетового излучения падающего на нее от источника света.Пылесос работает следующим образом.При включении пылесоса приводится в действие...

Номер патента: 1743578

Опубликовано: 30.06.1992

Автор: Лихачев

МПК: A47L 9/00

Метки: пылесос

...выход побудителя тяги в камеру 9, откуда через соединительные каналы 12, камеры 10 и 11 и через выпускное отверстие выходит в атмосферу, Воздушный поток, пройдя по относительному малому поперечному сечению межякорного расстояния, попадает в камеру с большим поперечным сечением, где изменяется скорость и давление воздушного потока. При этом сопутствующая звуковая волна теряет часть своей энергии, Далее, с уже измененным уровнем звуковой энергии, поток через каналы попадает в следующие камеры, где происходят аналогичные процессы шумопонижения,На фиг.З представлен вариант исполнения устройства глушения шума, где показано иное расположение соединительных каналов. Поперечное сечение каналов может иметь различную форму. Соединительн ые каналы...

Номер патента: 1743579

Опубликовано: 30.06.1992

Авторы: Барановский, Венедиктов, Крамаренко, Кураев, Савустьянов, Хенов

МПК: A47L 9/00

Метки: пылесос

...с входом второго участка 11канала посредством изогнутой пластины 12.Второй участок 11 канала размещен между 25внутренней стенкой 13 корпуса 1 пылесосаи наружной стенкой разделительной перегородки 10, Выход 14 из второго участка 11канала соединен с внутренним объемомверхнего отсека 3 пылесоса, Корпус 1 пылесоса имеет входное отверстие 15 для подсоединения шланга (не показан) и выходныеотверстия 16 для выброса воздуха из пылесоса, 35Пылесос работает следующим образом,При включении пылесоса воздуховсасывающий агрегат 6 создает разрежение навходе и поток загрязненного воздуха черезшланг, подсоединенный к входному отверстию в пь 1 лесосе 15, попадает в пылесборник 4, проходит через фильтр 5, гдеочищается, проходит через крцльчатку...

Номер патента: 1743580

Опубликовано: 30.06.1992

Автор: Волошенюк

МПК: A47L 9/02

Метки: насадка, пылесоса

...очищаемой поверхностью с образованием с противоположными стенками 5 и б корпуса 1 рабочих каналов, со Ьщающихся с патрубком 2, На перечнеи 5 1 задней б стенках корпуса 1 закреп.ены шторки 7. Внутренние поверхности прот моположных стенок 5 и 6 корпуса 1 вь полнены Ч-образными и обращены выпуклыми участками одна навстречу другой. Очистные планю 3 выполнены двуплеими .; различной величиной плеч и снабжены ворсом 8 для сметания загрязнений,Лат рубак 2 сообщен с полостью корпуса 1 посредством четыоех отверстий 9, попарно перекрываемых короткими плечами очи стных планок 3, взаимодействующих с выпуклыми участками одной из стенок 5 и обра.ующих рабочие каналы с другой стенкой б,Насадка работает следующим образом, Посредством патрубка 2...

Номер патента: 1743581

Опубликовано: 30.06.1992

Авторы: Малахова, Новинский

МПК: A47L 9/08

Метки: пылеподборник

...крышки 2, С целью усиления эффекта очист- а ки в корпусе 1 установлен дополнительный патрубок 7, на шарнире 5. Патрубки закреп- ф лены в отверстиях 8 корпуса,Пылеподборник работает следующим образом.По обеспыливаемой поверхности 3 пе- О ремещается пылеподборник. При этом в корпус 1 с помощью тангенциального патрубка 4 подается воздушный поток, Выходя из патрубка 4 во внутренний объем корпуса, а воздушный поток воздействует на пылевой слой, срывает отдельные блоки пылевых частиц и сообщает им вращательное движение, В процессе вихревого вращения от соударения происходит разделение пылевого потока на более мелкие фракции, увлекаемые центральным выхлопным патрубком 6 к устройства очистки. Перемещение пылевых частиц, попавших под воздействие...

Номер патента: 1743582

Опубликовано: 30.06.1992

Авторы: Белоусов, Володченко, Клименко, Трищенко

МПК: A47L 9/08

Метки: всасывающий, насадок, пылеприемный

...полость с входной кольцевой щелью для прохода воздушного потока к патрубку.Недостатком данного насадка является потребность в подводе сжатого воздуха, что излишне усложняет конструкцию насадка и утяжеляет его, требует регулировки расхода воздуха в зависимости от изменения условий работы, имеет повышенные общие энергозатраты,Цель изобретения - повышение эффективности уборки пыли и снижение энергозатрат.На фиг.1 изображен всасывающий пылеприемный насадок, вид сбоку; на фиг, 2 -то же, вид сверху,Всасывающий пылеприемный насадок содержит выполненный в виде усеченного конуса корпус 1, верхнее меньшее основание которого связано с отсасывающим патрубком 2, Внутри корпуса 1 размещена коаксиально перегородка 3, выполненная в виде полого...

Номер патента: 1743583

Опубликовано: 30.06.1992

Автор: Ватипко

МПК: A47L 11/28

Метки: ватипко, мытья, полов

...форму эллипса и подвижно закреплено на оси ходовых колес 2 посредством треугольной рамы 13. Лента 4 состоит из двух слоев: наружного, контактирующего с обрабатываемой поверхностью и выполненного из адсорбирующего материала, и внутреннего, выполненного из упругоо материала, например резины, и контактирующего с мотор-бараном 9 и средством 7 прижима ленты 4, Щетка 5 для очистки ленты 4 кинематически связана с мотор-барабаном 9 посредством цепной передачи 14, В корпусе 1 установлен подпружиненный отжимной барабан 15, Мотор-барабан 9 имеет прижимное устройство 1 б, В нижней части корпуса 1 расположены грязесборник 17 и самоориентирующееся колесо 18, Грязесборник 17и мусоросборник 6 снабжены отверстиями19 для удаления отработанной...

Номер патента: 1743584

Опубликовано: 30.06.1992

Авторы: Вулихман, Незгодюк, Пека, Сурнакина, Трофимов, Шихман

МПК: A47L 11/292

Метки: влаги, плоских, поверхностей, уборки

...цилиндра. Влагосборник снабжен резиновыми козырьками, закрепленными на его краях и контактирующими с внутренней поверхностью цилиндра. Обойма имеет отверстия, совпадающие с отверстиями цилиндра, и охватывающую ее гибкую сетку, Диаметр реборд не превышает диаметра обоймы, 3 ил,. прижима валика 7. Поролоновая обойма 3 снабжена отверстиями 11, совпадающими с отверстиями 12 цилиндра 1 и обтянута эластичной сеткой 13, например капроновой. Края прорези 5 влагосборника 4 окантованы резиновыми козырьками 14, Кран 6 оканчивается штуцером 15. Диаметр реборд 2 не превышает диаметра обоймы 3,Устройство работает следующим образом,При перемещении по осушаемой поверхности цилиндр 1 катится на ребордах 2,сжимая поролоновую обойму 3 в нижней ее...

Номер патента: 1555932

Опубликовано: 30.07.1992

Авторы: Белотелов, Торгашев, Федоровский

МПК: A47L 1/02

Метки: кровли, обслуживания, скатов, теплиц

...1, Количествои шаг установки вентилей 11 вь.бирается в зависимости от длины кровли,Трубопровод 5 для подачи моющегораствора к рабочему органу 4 выполнен в виде гибкого шланга, которыйподсоединяется к вентилю 11.Узел 8 представляет собой шарнир,55содсржащий съемную ось 12, проходящую через отверстие в опорной балке 2 и установленную во втулке 3,Полукольцевая направляющая 7 снабжена ограничителем 14.Устройство работает следующимобразом,При необходимости обработки(мойки) остекленна кровля операторподнимается на площадку 10, Трубопровод 5 присоединяют к вентилю . Вентиль 1 открывают, и моющий растворпоступает к рабочему органу 4. Через форсунки производится обмыв ската кровля.Оператор, вращал рукоятку 9 привода перемещения,...

Номер патента: 1559478

Опубликовано: 30.07.1992

Авторы: Белотелов, Федоровский

МПК: A47L 1/02

Метки: кровли, обслуживания, стеклянной

...каретку 8 от перемещения.При нажатии пальцами на рычаг 33 осуществляется отжатие тормозных пластин 35 от поручня 9, и каретка 8 может свободно перемещаться по поручню 9.При опускании рычага 33 происходит торможение каретки 8.Устройство работает следующим образом.При необходимости мойки остекления кровли оператор поднимается на площадку 20 и подсоединяет трубопровод 5 к вентилю 22.Вентиль 22 открывается, моющий раствор подается к рабочему органу 4, и через форсунки осуществляется обмыв участка кровли.При перемещении тележкивдоль теплицы производится обмыв всего ската кровли. При необходимости производится переключение .трубопровода 5 на следующий по ходу движения тележки 1 вентиль 22.Перемещение тележки 1 осуществляют вручную путем...

Номер патента: 1575346

Опубликовано: 30.07.1992

Авторы: Белотелов, Федоровский

МПК: A47L 1/02

Метки: кровли, обслуживания, стеклянной

...в виде трубыс форСунками, охватывающей всю ширину кровли. Трубопровод 8 для подачи моющего раствора выполнен в ви1де гибкого шланга один конец котоУрого подсоединяется к рабочему орга-ну 7, а другой - к вентилю.17,Устройство работает следующим образом,При необходимости мойки остеклениякровли оператор поднимается на площадку 4, при этом за счет его массыосуществляется подъем траверсы 3 вмеСте шарнирного соединения ее частейи дополнительная опора не касаетсяшпрос кровли (см. фиг. 1). Операторподсоединяет трубопровод 8 к вентилю17. Вентиль 17 открывают, моющийраствор подается к рабочему органу7, и через форсунки осуществляетсяобмыв участка кровли.При перемещении тележки 1 вдольтеплицы производится обмыв всего ската кровли. В случае...

Номер патента: 1750659

Опубликовано: 30.07.1992

Авторы: Алехин, Бирюков, Бирюкова

МПК: A47L 1/02

Метки: кровли, мойки, наклонной, теплиц

...качества мойки.На фиг. 1 схематично изображено устройство; на фиг. 2 - то же, вид сбоку,Устройство состоит из тележки 1, трубопровода 2 для подачи моющего раствора, гибкого электрокабеля 3, направляющих 4 для размещения тележки 1 на платформе 5и средства перемещения направляющих 4 с платформой 5 вдоль торца теплицы, например спаренных автоприцепов. На платформе 5 смонтирован барабан 5 для намотки рукава 2 и барабан для намотки кабеля 3, Барабаны приводятся во вращение приводом 8, Моющий состав и вода подается по трубопроводам 9,Тележка 1 иМеет раму 10 Л-образной формы, трубу 11 с форсунками, закрепленную на раме, и цилиндрическими щетками 12, расположенными под углом друг к другу на внутренних сторонах тележки 1, связанными с...

Номер патента: 1750660

Опубликовано: 30.07.1992

Авторы: Денисова, Забарский, Ксенофонтов, Морзобаев, Чинаров

МПК: A47L 5/00

Метки: агрегат, воздуховсасывающий, пылесоса

...на по- ля.крывном диске 10, На дополнительйых При диаметре входа дополнительныхлопаткахбйапроФволежащемнесущемуди- лопаток бвх,доп,лопменьшем диаметра стаску 4 крае выполнены выступы 11, входящие тора электродвигателя, усложняется конств пазы 12 покрывного диска 13,30 рукция воздуховсасывающего агрегата, такВоздуховсасывающий агрегат снабжен как в этом случае для подвода воздуха, охотверстиями 14 и 15 для.прохождения воз- . лаждающего электродвигатель, необходимо" " - душного потока, охлаждающего электро- усложнять форму корпусных деталей,двигатель 2, и отверстием 16.для выхода При диаметре входа дополнительныхвоздуха в атмосферу через кольцевую каме лопаток бвх.доп,лопбольшемдиаметра стэру 17, - :-.::тора; уменьшается найорность...

Номер патента: 1750661

Опубликовано: 30.07.1992

Авторы: Антуфьева, Корзенков

МПК: A47L 9/00

Метки: пылесос

...очистки путем увелинии. чения коэффициента пульсации.Указанная цель достигается тем, что втрубопроводе между насадком и средсгвом для создания пульсации всасываемого воздуха дополнительно размещено устройство для резонации потока воздуха, состоящее из втулки, в которой размещена кольцевая диафрагма. при этомнасадок жестко связан с втулкой в единый блок, причемуказанный блок установлен с возможностью перемещения относительно пульсатора.На фиг, 1 схематично представлен пылесос; на фиг, 2 - устройство для резонации потока воздуха.Пылесос содержит установленные .наподвижном основании 1 воздуховсасывающий агрегат 2, пылесборник 3 с фильтром 4, трубопровод изменяемой длины с насадком 5 для уборки поверхностей, размещенное в трубопроводе...

Номер патента: 1750662

Опубликовано: 30.07.1992

Автор: Заплахов

МПК: A47L 9/18

Метки: пылесос

...является удобство втения позволитулучшить эксплуатациойные ксплуэтации.свойства пылесоса с жидкостным фильтром,На чертеже схематично изображен пы- а именно сделать удобными отделение жидлесоссжидкостнымфильтром, разрез., костного фильтра от основного корпуса иПылесос содержит жидкостный фильтр, перенесение фильтра к месту очистки, э таккоторый имеет отдельный, самостоятель- же перемещение всего пылесоса в сборе. ный корпус 1, конструкция которого(по ти-: Ф о р м у л а и 3 о б р ет е н и я пу чернильницы-непроливайки)Пылесос, содержащий разъемный корпредотвращает случайные вцплескивайия пус, состоящий из основания и.крышки в жидкости за пределы фильтра. Корпус филь-. виде колпака с замкамй и переносной ручтра 1 устанавливается...

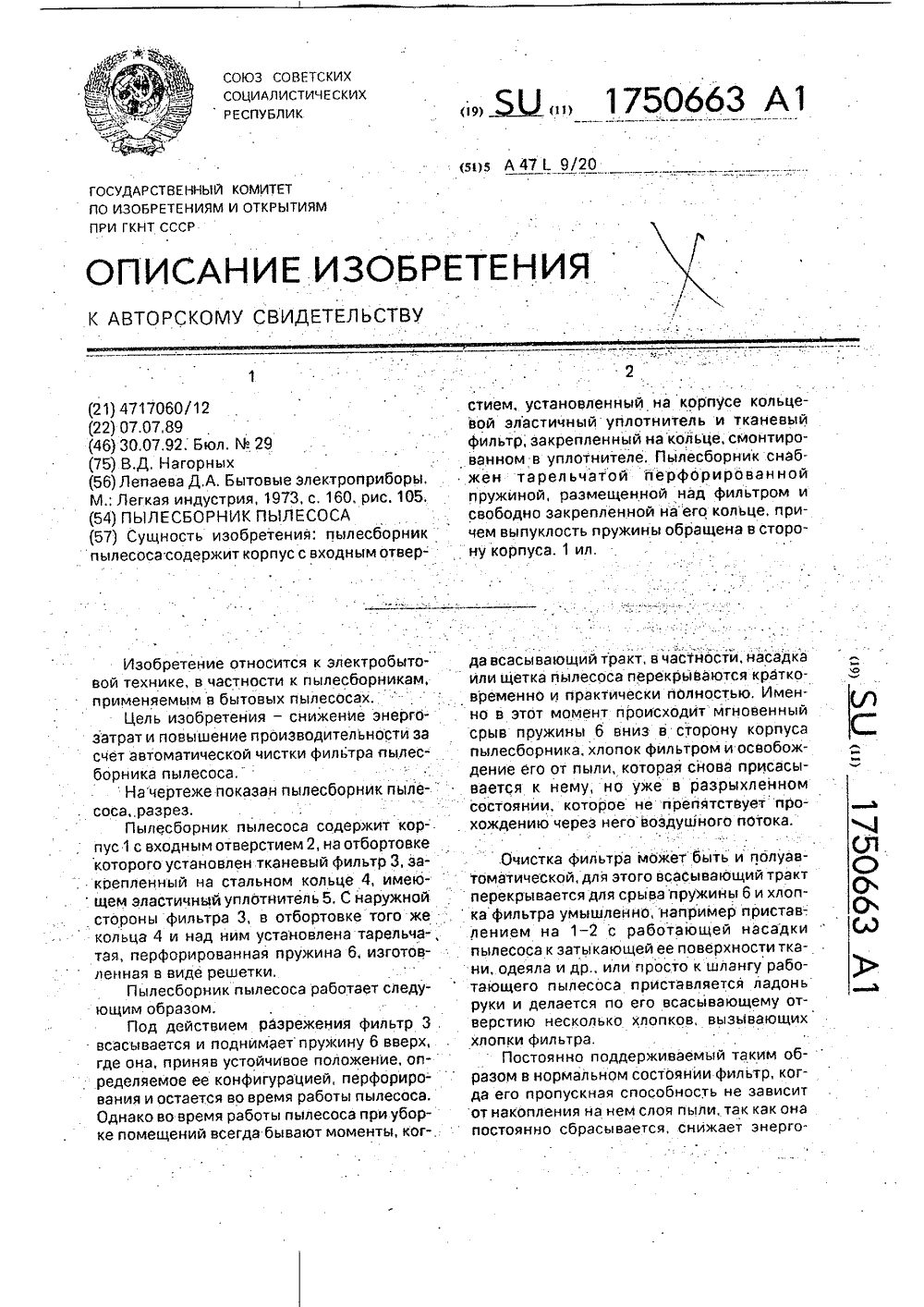

Номер патента: 1750663

Опубликовано: 30.07.1992

Автор: Нагорных

МПК: A47L 9/20

Метки: пылесборник, пылесоса

...и поднимает пружину 6 вверх,где она, приняв устойчивое положение, определяемое ее конфигурацией, перфорирования и остается во время работы пылесоса,Однако во время работы пылесоса при уборке помещений всегда бывают моменты, ког-,: да всасывающий тракт, в частности, наСадка или щетка пылесоса перекрываются кратковременно и практически полностью. Именно в этот момент происходит мгновенный срыв пружины 6 вниз в сторону корпуса пылесборника, хлопок фильтром и освобождение его от пыли, которая снова присасывается к нему, но уже в разрыхленном состоянии, которое не препятствует прохождению через неговоздушного потока. Очистка фильтра может быть и полуав(Л томатической, для этого всасывающий тракт перекрывается для срыва пружины 6 и...

Номер патента: 1750664

Опубликовано: 30.07.1992

Автор: Майсов

МПК: A47L 13/60

Метки: помещений, уборки

...- боковой вид швабры; на фиг. 6 - грязную жидкость, тряпку всполаскивают ввидустройства,придерживаемого ногой, 15 отделении 3 с чистой водой и производятУстройство имеет снабженный откид- . чистовую уборку, отжимая по надобностиной рукояткой 1 и разделенный герметич- тряпку. Выполнив уборку, грязную жидной перегородкой 2 сосуд с отделением 3 кость вместе с остатками воды из отделениядля чистой жидкости и отделением 4 для 3 выливают через край, устройство всполабо азагрязненнойжидкости, разделенное 20 скивают и, если нужно, заливают порциюсьемной горизонтальной перегородкой 5, чистой воды для выполнения следующихснабженной разрезами 6 на верхнее и ниж- уборочных работ.нее отделения, Средство отжимания рабо- При отжатии швабры устройство...

Номер патента: 1757629

Опубликовано: 30.08.1992

Автор: Хлебов

МПК: A47L 9/00

Метки: кабеля, прохода, пылесоса

...корп са пылесоса, Фланец имеет дугообразную внутреннюю поверхность. Расстояние между концевой кромкой фланца и плоскостью, и ходящей через уступы упругих лепестко меньше толщины корпуса пылесоса. 3 ил,лепестков 4,меньше толщины Я корпуса 1 пылесоса.Устройство закрепляется следующим образом,аеаЪДля закрепления устройства в корпусе пылесоса 1 разрезной конус, образованный (Л упругими лепестками 4, вставляется в от- сверстие В в корпусе 1 пылесоса. при этом О упругие лепестки 4 сближаются. Лепестки 4 смещаются вниз до:тех Пор; пока край фланца 3 не упрется в наружную поверхность О корпуса 1 пылесоса. Затем осевым усилием деформируют фланец 3, выполненный тонкостенным, имеющим в сечении дугообраз- в ную форму, при этом лепестки 4 несколько...

Номер патента: 1757630

Опубликовано: 30.08.1992

Авторы: Гербылев, Крупин, Смирнов, Фякин

МПК: A47L 9/00

Метки: воздушного, всасывающей, линии, потока, пылесоса, разрежения

...В местах входа в пазы 2 эластичное кольцо 3имеет увеличенный профиль в аиде утолщения 11 (фиг.2), обращенный вовнутрь - к оситрубки 1. Стенки пазов 2 имеют скосы 12, В1эластичном кольце 3 по наружному диаметру выполнены скосы 13 в местах входа в 5пазы 2 (фиг,З).Предварительно втулку 6 устанавливают на определенный вид обрабатываемойповерхности передвижением ее вдоль трубки 1 в проточке 5. Эластичное кольцо 3 закрывает пазы 2, кольцевая выемка 7закрыта. При включении пылесоса на "разрежение" закрытые пазы 2 обеспечиваютэффективность процесса очистки поверхностей, При создании разрежейия, например 15при засасывании более плотного материаласо стороны 9, в первоначальный моментэластичное кольцо 3 препятствует подводувоздуха в зону...

Номер патента: 1757631

Опубликовано: 30.08.1992

Авторы: Авдеева, Бабенко, Милованов, Савустьянов, Стаценко, Хенов, Шеметов

МПК: A47L 9/02

Метки: насадка, пылесоса

...которых расположен родольной оси пластиих каналов размещеложных сторонах на противоположных ы всасывающих канае сужающихся сопел, змещенц со смещенидруга в направлении тийы, Входы всасываены по разные сторопластины на участках, острым углом к про.2 ил,поперечной оси пластины 6, Входы 12, 15 размещены на участках всасывающих каналов, расположенных под острым углом к продольной оси пластины.Насадка работает следующим образом. 5 При чистке. гладких твердых поверхностей, найрийбр пола, выдвижные щетки 4, 5 находятся в рабочем положении, т.е. выдвину 1"ы "при помощи механизма для уста новки щеток в рабочее положение (на схеме не показан). Включается электродвигатель воздуховсасывающего агрегата пылесоса, насадку пылесоса перемещают по...

Номер патента: 1757632

Опубликовано: 30.08.1992

Авторы: Анисимов, Хамидулин, Хисамутдинов

МПК: A47L 9/26

Метки: намотки, шнура

...для свободной укладки шнура кольцами, а ось верхнего ролика установлена с воэможностью вертикального перемещения и фиксации,Изобретение поясняется чертежами: на фиг.1 представлен общий вид устройства, смонтированного на стенке электробытового прибора; на фиг.2- общий видустройства со снятой передней стенкой корпуса 1; на фиг,З - сечение А-А фиг.1.: на фиг,4 - сечение Б-Б фиг,1.Устройство для намотки шнура содержит корпус 1, замыкающий стенкой которого является стенка 2 корпуса электробытового прибора, куда монтируется устройство.В корпусе 1 на оси 3, вращающейся в подшипниках 4, жестко закреплен шкив 5 с канавкой под шнур и пружинный привод, состоящий из спиральной пружины 6, закрепленной одним концом к оси 3, а другим к корпусу...

Номер патента: 1757633

Опубликовано: 30.08.1992

Автор: Илюхин

МПК: A47L 13/142

Метки: мытья, полов

...с одной стороны прикреплен к кольцу 5, а с другой пропущен через пластину 2 и заканчивается расширителем 6, закрепленным параллельно пластине 2. Рамка 7 разъемно связана с дополнительным кольцом 8 и состоит из шарнирно соединенных между собой элементов, при этом основание 9 рамки 7 выполнено разъемным,Устройство работает следующим образом, Берут чистую тряпку 10 и складывают ее пополам. При этом длина тряпки должна быть примерно равной двум длинам рамки 7. Сшивают открытые края тряпки, оставив отверстие, через которое тряпка оказывается одетой на пластину 2. Сшитые края тряпки образуют как бы "мечи". Предварительно тряпкой обхватывают основание 9 рамки 7, В случае разъемнойпланки - основания 9 обхват можно осуществить и после...

Номер патента: 1761114

Опубликовано: 15.09.1992

Автор: Нагорных

МПК: A47L 9/14

Метки: пылесборник, пылесоса

...кольцо, установленное в канавке и имеющее в поперечном сечении форму окружности, Канавка выполнена на наруж ной поверхности кольцевого уплотнителя, а кромка корпуса и крышка контактируют с эластичным кольцом с диаметрально противоположных его сторон, 1 ил. уют с эластичным кольцом 8 с диаметрэльо противоположных его сторон,Пользуются пылесборником следующим образом.После наполнения фильтра пылью и мелким мусором его освобождение происходит следующим образом. Пылесборник ставится крышкой 3 вверх и для сбора с ее гладкой поверхности возможной пыли производится постукивание по ней пальцами, Затем. открываются замки 1, Скатывается с уплотнителя 5 эластичное кольцо 8, и на корпусе пылесборниха надевается полиэтиленовый мешок, а кольцо 8...

Номер патента: 1761115

Опубликовано: 15.09.1992

Авторы: Глебов, Симонов, Шмелев

МПК: A47L 15/00

Метки: мойки, посуды

...с одачи в импульсном режиуха, 1 з.п,ф-лы, 2 ил, 1761115пищи, при этом каждый поддон 2 выполнен в виде П-образной рамы изогнутый лоток 9 опирается на укосину 10, предотвращающую опрокидывание подноса в сторону конвейера. Устройство сдува остатков пищи выполнено в виде форсунок 11, направляющих поток влажного воздуха на посуду.Устройство для мойки посуды работает следующим образом.Поднос 3 с посудой устанавливается потребителем (посетителем) на поддон 2, закрепленный шарнирно на конвейере 1, обеспечивающем плоско-параллельное перемещение поддонов в районе звездочек, т.е, без изменения горизонтального положения. В момент осуществления плоско-параллельного перемещения поднос 3, перемещаясь горизонтально и одновременно вертикального (вниз),...

Номер патента: 1764625

Опубликовано: 30.09.1992

Авторы: Дятлов, Иванов

МПК: A47L 5/16

Метки: порошка, пылесос, пыли, уборки

...работает следующим образом.При подаче сжатого воздуха в сопла 3 в смесительной камере 4 эжектора 2 и центральной трубе 5 циклона 6 создается разрежение, под действием которого во входную часть 8 циклона б устремляются, потоки атмосферного воздуха через патрубок 16 и всасывающий шланг 18 с насадкой 19. Вихревой поток воздуха через патрубок 16 (показан стрелкой 20 на фиг. 2) разделяется на множество вихревых потоков (стрелки 21 на фиг, 2), проходящих через поры вставки 9 иформирующих вихревой поток (стрелка 22 на фиг. 2) в пространстве, ограниченном внутренней поверхностью вставки 9.Поток воздуха через всасывающий шланг 18 с насадком 19, транспортирующий убираемый порошок и пыль, подает исходную фракцию в пространство, ограниченное...

Номер патента: 1764626

Опубликовано: 30.09.1992

Авторы: Белоусов, Володченко, Клименко, Трищенко

МПК: A47L 9/06

Метки: жалюзи, насадок

...всасывани 1 г,Известен нас.ок для вкл ючагощци кс . : ус в ви в угольной призмь. с дву 1 ЩЕЛЯМИ, ОДа Иткс-, ЭРЫХ Р рокой стороне корпуса и с пыли с пола, а вторая - на ложно всасывающему пат Недостатком этого на малая производительность люзи из-за наличия одного можность присасывания нальной формы корпуса,Известен насадок для о содержащий корпус, соедин вающим патрубком и полы менты, каждый из которых1764626 ЗО для отсоса пыли окаймленные щетиной и одним своим концом сообщен с корпусом,Недостатком насадка является наличие щеток, которые ухудшают работу устройст-. ва при наличии большого слоя пыли, а также нерациональная форма корпуса и отсутствие отверстия для подсасывания атмосферного воздуха и нагнетания его на убираемую...

Номер патента: 1764627

Опубликовано: 30.09.1992

Автор: Рекунов

МПК: A47L 13/36

Метки: пылевыбивалка

...форму на термопластавтомате,Пользуются устройством следующим образом.Держа пылевыбивалку за ручку 2 и ударяя головкой 3 с пучками ворса, образующими щетку, по любым мягким бытовым предметам, из них выбивают пыль, которая при упругой встряске, например, поверхности ковра торцами пучков взвешивается под головкой в пространстве между пучками и удаляется из-под рабочей поверхности сквозь просветы между достаточно жесткими пучками ворса потоком уплотненного во время удара воздуха, При этом в тесной взаимосвязи происходит более глубокое извлечение пыли из толщи мягкого предмета по всей поверхности, покрываемой рабочей частью головки пыль, попавшая в пучки ворса удаляется из них во время размаха потоком рассекаемого ими воздуха, а при...

Номер патента: 1768135

Опубликовано: 15.10.1992

Автор: Заплахов

МПК: A47L 9/00

Метки: пылесоса, шумопоглошающее

...для прохода воздуха, в которой смонтирован дополнительный кожух для охвата воздуховсась 1 вающего агрегата. Стенки дополнительного кожуха выполнены из фильтровального материала, а. кожух снабжен перфорацией. 1 з.п. Ф-лы, 2 ил,тороны агрегата 2 могут быть задополнительные прокладки 5 из шумопоглощающих материалов. ое отверстие обозначено позиаиций ойство работает следующим обрэПредварительно очищенный в основном фильтре воздух поступает в вентилятор воздуховсасывающего агрегата 2 через впускной канал б и выталкивается в полость ежду воздуховсасывающим агрегатом кожухом 3.Трижды поворачивая на 90, поток воздуха поступает сначала в полость под крышкой кожуха 3, затем в полость между стенками дополнительного кожуха 4, Профильтровываясь...

Номер патента: 1771681

Опубликовано: 30.10.1992

Авторы: Дятлов, Иванов

МПК: A47L 5/22

Метки: пылесос

...гасящего шум жидкостного кольца и промывку насоса, что позволяет повысить удобство эксплуатации из-за снижения шума и упрощения процесса утилизации собранной пыли.На фиг.1 схематично представлен пылесос; на фиг.2 - сечение по жидкостно-кольцевому вакуумному насосу,Устройство содержит цилиндрический корпус 1, в нижней части которого размещен жидкостной фильтр 2 с патрубком 3 для подачи запыленного воздуха от рабочего органа, например, щеточного насадка на чертеже не показан), а в верхней части смонтирован электродвигатель 4 с устройством для создания тяги 5, выполненным в виде роторного жидкостна-кольцевого вакуумного насоса, Кроме того, в верхней части корпуса 1 размещена емкость 6 с отводной трубкой 7, Жидкостной фильтр 2...

Номер патента: 1771682

Опубликовано: 30.10.1992

Авторы: Белоус, Саксаганский

МПК: A47L 9/06

Метки: насадка, пылесосу

...шторки, закрепленные на передней и задней стенках, и дополнительный щетинодержатель с направляющими, жестко установленный в корпус, при этом направляющие представляют собой пазы, выполненные в корпусе дополнительного щетинодержателя, а основной щетинодержатель имеет центральное сквозное отверстие для создания при его перемещении канала между стенками дополнительного и основного щетинодеожателей и обеспечения переменного сообщения рабочей зоны, ограниченной одной из шторок и щетиной дополнительного щетинодержателя, с системой отсоса насадки.На фиг.1 изображена предлагаемая насадка; на фиг.2 - сечение А-А на фиг.1; на фиг,3- вид Б на фиг,2.Насадка к пылесосу содержит корпус 1, В нижней части корпуса 1 закреплен дополнительный...
