Устройство для дифференциальной защиты трансформатора

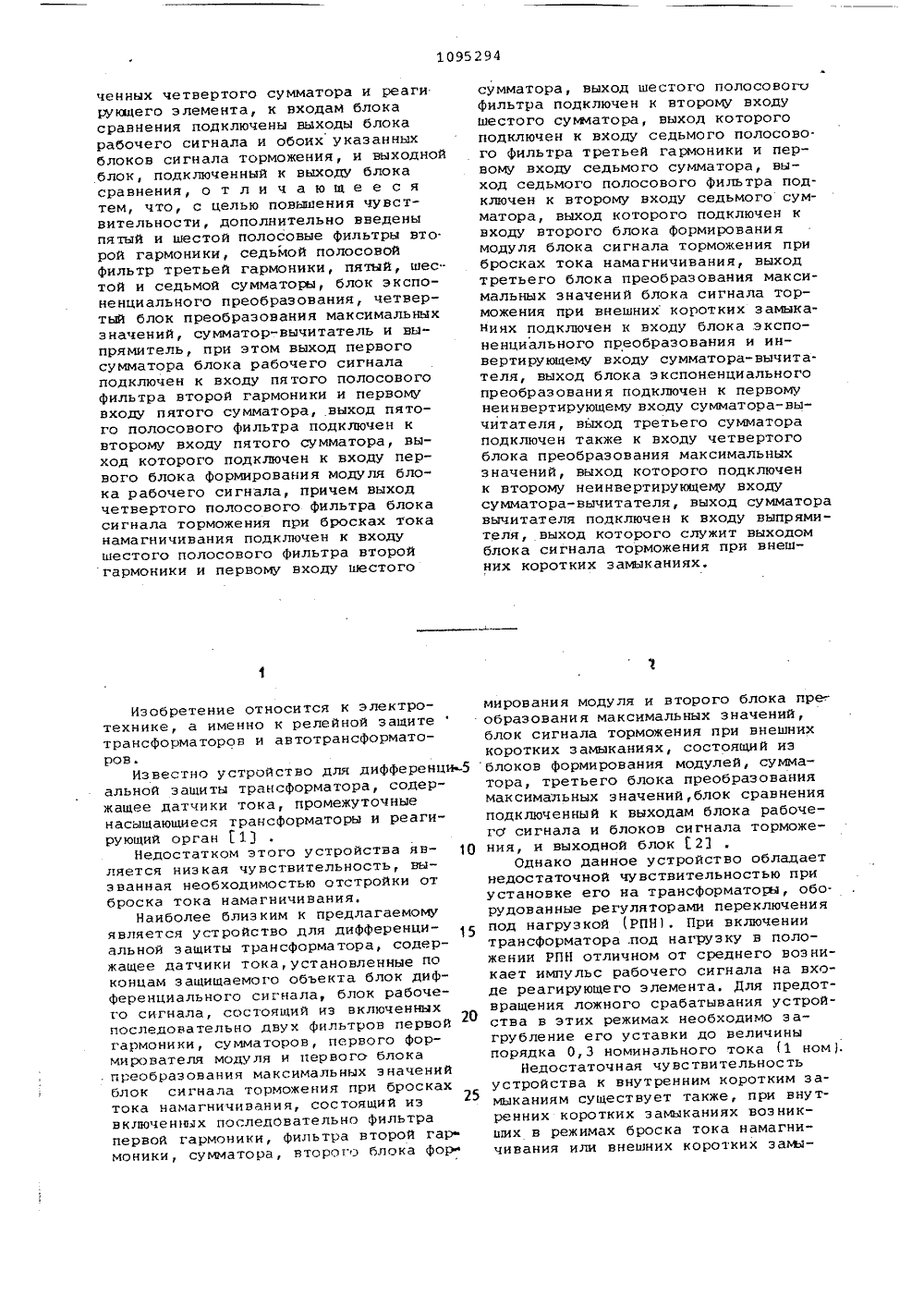

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 28 7 04 3(50 Н 02(Й 1 ЬОПИСАНИЕ ИЗОБРЕТЕНИЯ ЛЬСТВУ АВТОРСКОМУ ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ(72) К.М.Добродеев и В.П.Курицын (71) Горьковское отделение Ордена Октябрьской Революции всесоюзного государственного проектно-изыскател ского и научно-исследовательского института энергетических систем и электрических сетей "Энергосетьпроектп(56) 1.федосеев А,М. Релейная защит электрических систем. М., "Энергия 1 1976, с. 427 в 4.2.Авторское свидетельство СССР М 698097, кл. Н 02 Н 7/04, Н 02 Н 3/28, 1979.(54)(57) УСТРОЙСТВО ДЛН ДИФФЕРЕНЦИАЛЬНОй ЗАЩИТЫ ТРАНСФОРМАТОРА, содержащее установленные по концамзащищаемого объекта измерительныетрансформаторы тока, подключенныек ним воспринимающие блоки, блок дифференциального сигнала, подключенныйк выходам всех воспринимающих блоковблок рабочего сигнала, состоящий изпервого и второго полосовых фильтровпервой гармоники, первого сумматора,первого блока формирования модуля ипервого блока преобразования максимальных значений, причем входом блока рабочего сигна.па служи вход первого полосового фильтра, выход перво.го полосового фильтра подключен кпервому входу сумматора и входу второго полосового фильтра, выход которогсподключен к второму входу первого сумматора,выход которого связан с выхо"дом первого блока формирования модуля, выход которого подключен к входупервого блока преобразования максимальных значений, выход которогослужит выходом блока рабочего сигнала, блок сигнала торможения прибросках тока намагни ннании, состоя.ЯО, ИЩ 524 А щий из третьего полосового Фильтра первой гармоники, четвертого полосового , фильтра второй гармоники, второго сумматора, второго блока формирования модуля и втброго блока преобразования максимальных значений, причем объединенные между собой вход третьего полосового фильтра и первый вход второго сумматора служат входом блока сигнала торможения при бросках тока намагничивания, выход третьего поло сового фильтра подключен.к второму входу второго сумматора, выход второго сумматора подключен к входу четвертого полосового Фильтра, выход которого связан с последовательно соединенными вторым блоком формирования модуля и вторым блоком преобразования максимальных значений, а выход второго блока преобразования максимальных значениЯ служит выходом укаэанного блока сигнала ,торможения, входы блоков рабочего сигнала и сигнала торможения при бросках тока намагничивания подключены к выходу блока дифференциального сигнала, блок сигнала торможения при внешних коротких замыканиях, состоящий из блоков формирования модуля, число которых на единицу больше числа воспринимающих блоков, третьего сумматора и третьего блока преобразования максимальных значений, приф чем вход одного из блоков формирования модуля подключен к выходу блока дифференциального сигнала, а входы остальных блоков формирования модуля к выходам соответствующего иэ восПринимающих блоков, выходы всех блоков формирования модуля подключены к входам третьего сумматора, выход которого подключен к входу третьего блока преобразования максимальных значениЯ, связанного с выходом блока сигнала торможения при внешних коротких заьиканиях, блок сравнения, состоящий из последовательно вклю1095294 ченных четвертого сумматора и реагирующего элемента, к входам блокасравнения подключены выходы блокарабочего сигнала и обоих указанныхблоков сигнала торможения, и выходнойблок, подключенный к выходу блокасравнения, о т л и ч а ю щ е е с ятем, что, с целью повышения чувствительности, дополнительно введеныпятый и шестой полосовые фильтры вто.рой гармоники, седьмой полосовойфильтр третьей гармоники, пятый, шестой и седьмой сумматоры, блок экспоненциального преобразования, четвертый блок преобразования максимальныхзначений, сумматор-вычитатель и выпрямитель, при этом выход первогосумматора блока рабочего сигналаподключен к входу пятого полосовогофильтра второй гармоники и первомувходу пятого сумматора, выход пятого полосового фильтра подключен квторому входу пятого сумматора, выход которого подключен к входу первого блока формирования модуля блока рабочего сигнала, причем выходчетвертого полосового фильтра блокасигнала торможения при бросках токанамагничивания подключен к входушестого полосового фильтра второйгармоники и первому входу шестого Изобретение относится к электротехнике, а именно к релейной защите трансформаторов и автотрансформаторов.Известно устройство для дифференци 5 альной защиты трансформатора, содержащее датчики тока, промежуточные насыщающиеся трансформаторы и реагирующий орган 13Недостатком этого устройства яв ляется низкая чувствительность, вызванная необходимостью отстройки от броска тока намагничивания,Наиболее близким к предлагаемому является устройство для дифференциальной защиты трансформатора, содержащее датчики тока, установленные по концам защищаемого объекта блок дифференциального сигнала, блок рабочего сигнала, состоящий из включенных последовательно двух фильтров первой гармоники, сумматоров, первого формирователя модуля и первого блока преобразования максимальных значений блок сигнала торможения при бросках тока намагничивания, состоящий из включенных последовательно фильтра первой гармоники, фильтра второй гар моники, сумматора, второго блока фор сумматора, выход шестого полосовогофильтра подключен к второму входушестого сумматора, выход которогоподключен к входу седьмого полосово.го фильтра третьей гармоники и первому входу седьмого сумматора, выход седьмого полосового фильтра подключен к второму входу седьмого сумматора, выход которого подключен квходу второго блока формированиямодуля блока сигнала торможения прибросках тока намагничивания, выходтретьего блока преобразования максимальных значений блока сигнала торможения при внешних коротких замыканиях подключен к входу блока экспоненциального преобразования и инвертирующему входу сумматора-вычитателя, выход блока экспоненциальногопреобразования подключен к первомунеинвертирующему входу сумматора-вычитателя, выход третьего сумматораподключен также к входу четвертогоблока преобразования максимальныхзначений, выход которого подключенк второму неинвертирующему входусумматора-вычитателя, выход сумматоравычитателя подключен к входу выпрямителя, выход которого служит выходомблока сигнала торможения при внешних коротких заьыканиях. мирования модуля и второго блока преобразования максимальных значений,блок сигнала торможения при внешних коротких замыканиях, состоящий из блоков формирования модулей, сумматора, третьего блока преобразования максимальных значений, блок сравнения подключенный к выходам блока рабочегс сигнала и блоков сигнала торможения, и выходной блок 1 23Однако данное устройство обладает недостаточной чувствительностью при установке его на трансформаторы, оборудованные регуляторами переключения под нагрузкой РПН), При включении трансформатора .под нагрузку в положении РПН отличном от среднего возникает импульс рабочего сигнала на входе реагирующего элемента. Для предотвращения ложного срабатывания устройства в этих режимах необходимо загрубление его уставки до величины порядка 0,3 номинального тока (1 ном).Недостаточная чувствительность устройства к внутренним коротким замыканиям существует также, при внутренних коротких замыканиях возникших в режимах броска тока намагничивания или внешних коротких заьыканиях. Это обусловлено тем, что вданных режимах на входы блока сравнения могут поступать значительныепо величине сигналы торможения, вто время как вследствие компенсациирабочий сигнал, обусловленный непосредственно режимом внешнего короткого замыкания или броска тока намагничивания, незначителен, а еговозрастание при витковом короткомзамыкании может оказаться недостаточ. 30ным для обеспечения чувствительности.Цель изобретения - повышение чувствитель нос ти,Поставленная цель достигается темчто в устройство для диффференциальной защиты трансформатора, содержа-щее установленные по концам защищаемого объекта измерительные трансформатора тока, подключенные к ним воспринимающие блокирблок дифференци.ального сигнала, подключенный к выходам всех воспринимающих блоков, блокрабочего сигнала, состоящий иэ первогои второго полосовых фильтров первойгармоники, первого сумматора, пеРвого блока формирования модуля и первого блока преобразования максималь-.ных значений, причем входом блокарабочего сигнала служит вход первогополосового фильтра, выход которогоподключен к первому входу первогосумматора и к входу второго полосово.го фильтра, выход которого подключенк второму входу первого сумматора,выход которого связан с первым блоком формирования модуля, выход которого подключен к входу первого блокапреобразования максимальных значенийвыход которого служит выходом блокарабочего сигнала, блок сигнала торможения при бросках тока намагничивания, состоящий из третьего полосовогофильтра, первой гармоники, четверто- .го полосового фильтра, второй гармо ники, второго сумматора, второго бло.ка формирования модуля и второго бло 45ка преобраэования максимальных значений, причем объединенные между собой вход третьего полосового фильтраи первый вход второго сумматора служат входом блока сигнала торможения,выход третьего полосового фильтраподключен к второму входу второгосумматора, выход второго сумматораподключен к входу четвертого полосо"вого фильтра, выход которого связанс последовательно соединенными вторым блоком формирования модуля ивторым блоком преобразования максимальных значений, а выход блокапреобразования максимальных .значенийслужит выходом блока сигнала торможения, входы блоков рабочеГо сигна"ла и сигнал торможения при броскахтока намагничивания подключены квыходу блока дифференциального сигнала, блок сигнала торможения при . 65 внешних коротких замыканиях, состоящий из блоков формирования модулей число которых на единицу больше числа воспринимающих блоков, третьего сумматора и третьего блока преобразования максимальных значений, причем вход одного из блоков Формирования модуля подключен к выходу блока дифференциального си.нала, а входы остальных блоков формирования модулей " к выходу соответствующего из воспринимающих 1 блоков, выходы всех блоков формирования модулей подключены к входам третьего сумматора, выход которого подключен к входу третьего блока преобразования максимальных значений, связанного с выходом блока торможения, блок сравнения, состоящий из последовательно включенных четвертого сумматора и реагирующего элемента, к входам блока сравнения подключены выходы блока рабочего сигнала и обоих блоков сигналов торможения, и выходной блок, подключенный к выходу блока сравнения, дополнительно введены пятый и шестой полосовые фильтры второй гармоники, седьмой полосовой фильтр третьей гармоники, пятый, шестой и седьмой сумматоры, блок экспоненциального преобразования, четвертый блок преобразования максимальных значений, сумматор-вычитатель и выпрямитель, при этом выход первого сумматора блока рабочего сигнала подключен к входу пятого полосовогс фильтра второй гармоники и первому входу пятого сумматора, выход пятогополосового фильтра подключен к второму входу пятого сумматора, выход которого подключен к второму входу пятого сумматора, выход которого подключен к входу первого блока форми" рования модуля блока рабочего сигнала, причем выход четвертого полосового фильтра блока сигнала торможения при бросках тока намагничивания подключен к входу шестого полосового фильтра второй гармоники и первому входу шестого сумматора, выход шестого полосового фильтра подключен к второму входу шестого сумматора, выход которого подключен к входу седьмого полосового фильтра третьей гармоники и первому входу седьмого сумматора, выход седьмого полосового фильтра подключен к второму входу седьмого сумматора, выход которого подключен к второму входу второго блока формирования модуля блока сигнала торможения при бросках тока намагничивания, выход третьего блока преобразования максимальных значений блока сигнала торможения при внешних коротких эажканиях подключен к вхо ду блока экспоненциального преобразования н инвертирующему входу сумматора-вячитателя, выход блока экс 1095294поненциального преобразования подключен к первому неинвертирующему входу сумматора -вычитателя, ныход третьего сумматора подключен также к входу четвертого блока преобразования максимальных значений, выход которого подключен к второму неинвертирующему .входу сумматора-вычитателя, выход сумматора-вычитателя подключен к входу выпрямителя, выход которого служит выходом блока сигнала тормо жения при внешних коротких замыканиях.На Фиг. 1 изображена блочно-принципиальная схема устройства на фиг. 2 - 5-копии осциллограмм сигна лов на выходах соответствующих блоков, поясняющие функционирование устройства соответственно в режимах броска тока намагничивания внутреннего, внешнего коротких замыканий или нагрузки; на фиг. б - один из вариантов полосового фильтра и сумматора, предназначенных для компен сации сигнала определенной гармоники в установившихся режимах работы.Устройство предназначено для защиты силового трансформатора 1, со всех сторон которого установлены трансформаторы 2-4 тока, вторичные обмотки которых подключены к входам носпринимающих блоков 5-7, предназначенных для гальванической раэняэ - ки цепей, а также для преобразования сигналов трансформаторов тока в сиг налы с требуемыми для устройства дифференциальной защиты параметрами,35Выходы воспринимающих блоков 5-7 подключены к входам блока 8, формирующего дифференциальный сигнал защиты. К выходу блока 8 дифференциального сигнала подключены блок 9 40 рабочего сигнала и блоки 10 и 11 сигналов торможения.Блок 9 формирует рабочий сигнал, соответствующий приращению первой гармоники дифференциального сигнала 45 н переходном режиме работы трансформатора. Входом блока 9 служит вход первого полосового фильтра 12 первой гармоники напряжения сети, Выход первого полосового фильтра 12 подключен к входу второго полосового фильтра 13 первой гармоники и первому сумматору 14. К выходу сумматора 14 подключен вход пятого полосового фильтра 15 второй гармоники и первый вход пятого сумматора 16. Выходы Фильтров 13 и 15 подключены к вторым нходам сумматоров 14 и 16. Выход сумматора 16 подключен к входу первого блока 17 формиронания модуля, выход которого соединен с входом перврго бло ка 18 преобразования максимальных значений.Блок 10 формирует сигнал торможения, соответствующий приращению второй гармоники дифференциального сиг нала в переходном режиме работы трансФорматора. Входом блока 10 служат объединенные между собой вход третье. го полосового Фильтра 19 первой гармоники и первый вход второго суммато ра 20, Выход Фильтра 19 подключен к второму входу сумматора 20, выход которого подключен к входу четвертого полосового фильтра 21 второй гармоники, выход которого подключен к шестому полосовому фильтру 22 второй гармоники и шестому сумматору 23,выход которого подключен к седьмому полосовому фильтру 24 третьей гармоники и седьмому сумматору 25 выход которого подключен к входу второго блока 26 формирования модуля, связан. ному с вторым блоком 27 преобразования максимальных значений, выход которого служит выходом блока 10 сигнала торможения.Блок 11 Формирует сигнал торможения, соответствующий приращению разности арифметической и модуля геометрической сумм токов плеч в переходном процессе работы трансформатора, Входами блока 11 служат входы блоков 28-31 формирования модулей, причем вход блока 28 подключен к выходу блока 8 дифференциального сигнала, а вход блоков 29-31 - к выходу соответствующего из воспринимающих блоков 5-7. Выходы блоков 28-31 подключены к входам третьего сумматора 32, выход которого подключен к входам третьего и четвертого блоков 33 и 34 преобразования максимальных значений, Выход третьего блока 33 подключен к входу блока 35 экспоненциального преобразования и инвертирующему входу сумматора-вычитателя 36. Выход блока 35 подключен к первому неиннертирующему входу, а выход четвертого блока 34 - к второму неинвертирующему входу сумматоранычитателя 36. Выход сумматора-вычитателя 36 подключен к входу ныпрямйтеля 37, выход которого служит выходом блока 11 сигнала торможения.Выходы блоков 9-11 подключены кблоку 38 сравнения, состоящему изчетвертого сумматора 39 и реагирующего элемента 40. Выход блока 38сравнения подключен к ныходному блоку 41.Полосоные фильтры 12 и 21 выделяютсоответствующую гармонику, а полосоные фильтры 13, 15, 19, 22, 24 совместно с сумматорами 14, 16, 20, 23,25 производят компенсацию соответствующей гармоники,Один из примеров выполнения полосового фильтра и сумматора, компенсирующего сигнал определенной гармоники приведен на Фиг. б (применитель) но к фильтру 13 и сумматору 14).Блоки 17, 26, 28, 29, 30, 31 формирования модулей формируют модульпоступающего на его вход сигнала.Блоки 18, 27, 33, 34 преобразования максимальных значений формируютсигналы, величина которых пропорциональна максимальным значениям входного сигнала. Блок может быть выполнен,в частности, состоящим иэ выпрямителя, РС -цепи и повторителя напряжения. Постоянную времени разрядакС -цепи можно принять порядка периода Т сигнала частоты первой гармоники; а постоянную времени заряда - порядка 0,02 Т; при этом в переходномрежиме практически повторяется скорость нарастания входного сигнала,а в установившемся режиме обеспечивается требуемое сглаживание выходного сигнала при условии его пропорциональности максимальным значениямвходного сигнала,Напряжение на выходе сумматора 32пропорционально разности арифметической и модуля геометрической суммтоков плеч, На выходе сумматора 32в режимах внешних коротких замыканий и нагрузки формируется сигналпропорциональный протекающему череззащищаемый трансформатор 1 сквозному току; в режимах броска тока намагничивания сигнал практически отсутствует, а в режимах внутреннихкоротких замыканий сигнал практически не зависит от тока повреждения и определяется сквозным токомнагрузки. Для рассматриваемого устройства режимы внешних коротких замыканий и нагрузки являются идентичными, поэтому в дельнейшем рассмат"ривается режим внешнего короткогозамыкания,Блок 35 преобразует поступающеена его вход при возникновении внеш.него короткого замыкания выпрямленное и сглаженное напряжение в экспоненциально нарастающий сигнал,Блок 35 может быть выполнен, например, в виде ЙС -цепи и повторителянапряжения,Сумматор-вычитатель 36 производит,вычитание из выходного сигнала блока 33 сигналов с выходов блока 34 и35. Коэффициенты передачи выбираютсятаким образом, чтобы при появлениина выходе сумматора 32 выпрямленно"го синусоидального сигнала с амплитудой О сигнал сумматора-вычитателя 36 определялся выражением= е р(-ь/Г )гдезар з - постоянная времени заряда йС -цепи блока 35,Величина постоянной времени заряда определяется требованием формирования сигнала торможения определенной длительности при возникновении внешних коротких замыканий и( 1-1, 5) Т, где Т - период сигналачастоты первой гармоники.В момент исчезновения сигнала с амплитудой О на выходе сумматора 32 например, при устранении внешних коротких замыканий сигнал на выходесумматора-вычитателя 36 определяется инерционными свойствами блоков 33-35 Постоянная времени разрядаРС-цепи блока 33 принмается большей, чем ЙС -цепи блока 34, Постоянная времени разряда ЙС -цепи блока 35 принима ется близкой к постоянной времени разряда РС -цепи блока 33. В начальной стадии переходного процесса выходной сигнал сумматора-вычитателя 36 определяется, в первом приближении, выражениемОзьци Оехр(-Чтразрзз 1-ехргразрзД где рзз " 34разрззразр мни разряда РС -цепи блоков 33 и 34.25Величины и соотношение постоянных времени разряда Рс -цепи блоков 33 и 34 выбираются таким образом, чтобы сформировать сигнал торможения требуемой величины и длительности по условию устранения ложных сра батываний устройства. Так, например,могут быть приняты следующие величитра,р зз,- разр з - 0с ъ : 0 05 сПосле затухания сигнала на выходе блока 34 сигнал О изменяет знак, З 5 поскольку уровень сигнала на выходеблока 35 выше, чем на выходе блока 33Устройство работает следующимобразом.В режиме броска тока намагничива ния (фиг. 2) сигнал на выходе блока11 незначителен, поскольку теоретически разность арифметической и модуля геометрической сумм токов плеч равна нулю. На выходе блока 8 сигнал 45 08 имеет форму трансформированногоброска тока намагничивания вследствие поглощения а .ериодической слагающей, в частности, воспринимающими блоками 5-7. На выходе фильтра 12 50 сигнал 0 представляет собой, в основном, экспоненциально возрастающую первую гармонику, достигающую установивщегося значения за время порядка 1,5 Т, На выходе сумматора 14 формируется затухающий сигнал первой гармоники, в котором присутствует вторая гармоника. После компенсации второй гармоники на выходе сумматора 16 выделяется затухающий сигнал Оь первой гармоники, За время 60 порядка 2 Т сигнал 0 становится незна.чительным.Выпрямленный и сглаженный рабочий сигнал 0 на выходе блока 9 практически пропорционален максималь ным значениям полуволн сигнала Оь.На выходе сумматора 20 Формируется,65в основном, сигнал второй гармоники и сигнал первой гармоники, экспоненциально затухающий в течение незначительного времени.а ныходе фильтра 21 формируется сигнал 02 второй гармоники, величина которой достигает установившегося значения за время порядка периода собственной частоты, На выходе сумматора 23 Формируется затухающий сигнал второй гармоникиПоскольку в приведенном на осциллограмме (фиг. 2) режиме содержание третьей гармоники незначительно, сигнал на выходе сумматора 25, в основном, повторяет сигнал О 3, Выпрямленный и сглаженный сигнал торможения О на выходе блока 10 практи1 Очески пропорционален максимальным значениям полунолн сигнала О 3. Рабочий сигнал Оз и сигнал торможения О 1 О существуют н течение некоторого времени после возникновения броска тока намагничивания, а затем затухают. Величины и длительность затухания сигналов Оэ и Овыбираются из условия обеспечения отстроенности защиты; на осциллограмме (Фиг. 2) время существования сигнала О составляет порядка (2-3) Т, а сигнала О - порядка (4-5) Т, При этом на выходе сумматора 39 при возникновении броска тока намагничивания формируется сигнал О 33 определенной полярности, на осциллограмме (фиг. 2)- положительной.В режиме внутреннего замыкания (Фиг. 3) сигнал на выходе блока 11 незначителен (также как в режиме броска тока намагничивания). Сигнал О первой гармоники ва выходе фильт 12ра 12 экспоненциально нарастает, достигая установившегося значения в течение времени (1-.1,5) Т. На выходе сумматора 14 формируется затухающий сигнал первой гармоники; этот сигнал с незначительными искаже ниями проходит на выход сумматора 16 Характер рабочих сигналов О 9 в режимах внутреннего короткого замыкания и броска тока намагничивания н первом приближении идентичен, На выходе сумматора 20 формируется сигнал первой гармоники, экспоненциально затухающий в течение времени порядка Т,и сигнал третьей гармоники,появ-, :ляющийся вследствие некоторой неидеальности работы воспринимающих блоков 5- 7. Под дейст вием з ат ух ающе го си гнал а первой гармоники на выходе фильтра 21 формируется сигнал второй гармоники, затухающий в течение времени порядка 1,5 периодов собственной частоты; этот сигнал с незначительными искажениями проходит на выход сумматора 23. После компенсации тре тьей гармоники на выходе сумматора 25. выделяется затухающий сигнал О второй гармоники, В установин шемся режиме внутреннего короткогозамыкания сигнал О незначителен по величине.В режиме внутреннего короткого 5замыкания длительность существования сигналаО меньше, чем при броске тока намагничивания; на осциллограмме (фиг. 2) это время составляет порядка (1-1,5) Т. В режиме внутреннего короткого замыкания сигнал О 39 на выходе сумматора 39 в начальные моменты времени имеет положительное 50 55 60 5 20 25 30 35 40 45 значение, а затем - отрицательное, В момент времени, когда сигнал О 33 достигает некоторого отрицательного значения, являющегося уставкой реагирующего элемента 40, последний сра батывает; при двукратном сигнале вре мя срабатывания реагирующего элемента не превышает 22 мс. Затем срабатывает нцходной блок 41 и происходит отключение трансформатора 11 от источ ников питания. При возникновении внеш него короткого заьыкания (фиг, 4) на выходе сумматора-вычитателя 36 формируется экспоненционально затухающий сигнал О 3, содержащий незначительной величины переменную слагающую, определяемую неидеальностью преобразования максимальных значений блоками 33 и 34. Выпрямитель 37 пропускает на выход блока 11 сигнал О торможения положительной полярности. ПрОцес. сы, протекающие н элементах блока 9 рабочего сигнала (сигнал 03) и блока 10 сигнала торможения при броске тока намагничивания, аналогичны режиму внутреннего короткого замыкания. Величина и длительность затухания сигнала О, выбирается из условия обеспе чения отстроенности защиты;при этом на выходе сумматора 39 формируется сигнал 033 положительной полярности. Аналогичйо сигналам Оз и О 1 сигнал О торможения существует в течение некоторого времени порядка (3-4) Т после возникновения внешнего короткого замыкания. Поскольку величина сигнала О торможения в установившемся режйме нагрузки незначительна характеристика срабатывания устройства выполняется линейной без независимого начального участка, что обеспечинает отстроенность защиты при включении трансформатора под нагрузку и положении РПН отличном от среднего.При устранении внешнего короткого замыкания (Фиг, 5) сигналы О, ОБ, Ое исчезают, а сигналы О 33 и 36 экспоненциально затухают. На нцходе сумматора 36 возникает сигнал О 3, положительные значения которого про. ходят на выход блока 11 в виде сигнала О торможения. Скорость нараста1ния и величина сигнала О ныбирается из условия обеспечения отстроеннос"ти защиты; при этом сигнал О 33 имеет12 1095294 15 где Ост= Орег НМ О вкпючение положительную полярность и защита не срабатывает.Возникновение внутреннего короткого замыкания в установившихся режимах броска тока намагничивания и внешних коротких замыканиях или нагрузки сопровождается формированием рабочего сигнала О и сигнала Оо торможения аналогичных показанным на фиг. 3. Поскольку величина сигналов Оо или Оторможения в предшествующем внутреннему короткому замыканию режиме незначительна, защита не загрубляется дополнительно и имеет повышенную чувствительность по сравнению с прототипом.В режиме изменения коэффициента трансформации при помощи устройства РПН на одной из стадий переключения происходит замыкание секции регулировочной обмотки, причем ток в этой секции искусственно ограничивается на уровне номинального тока Зщ стороны, на которой производится регулирование. Замыкание секции регулировочной обмотки подобно витковому короткому замыканию вызывает на выходе блока 8 сигнал 08 пропорциональ ный токуном ст ном рег ЙОрегЭ О зНб Ц -О(1"нам ст Оном й й нам напряжение ступени регулирования;количество ступеней.регулирования;напряжение регулировоч.ной обмотки; Оном - номинальное напряжениестороны трансформатора 1, на которой проиэво" дится регулирование,5 ЬОрег Орег /О номТок срабатывания Э устройствадля дифференциальной защиты определяется из условия отстройки от тока небаланса переходного режима по вы 1 р ражению 1)сь="отс н 6 где Ко с - коэффициент от стройки. Так,например, при ЬО ег = 0,12,8 Котс = 1 юЗ ЬОрегОтстройка устройства от токовнебаланса рабочего сигнала, вызванных погрешностью компенсации в режимах броска тока намагничиванияи внешних коротких замыканий, производится путем незначительноготорможения от блоков 10 и 11, в которых для этой цели осуществляетсянеполная компенсация сигналов вустановившихся режимах,Таким образом, предлагаемое устройство по сравнению с известнымиЗО обладает повышенной чувствительностью, а также имеет расширенные функциональные возможности. Оно можетбыть применено для защиты трансформатора с РПН. Это позволяет отклю 35 чать трансформатор в начальной стадии повреждения, и, следовательно,сократить расходы на его ремонт, 10952941095294 Составитель А.Бонедактор И.Касарда Техред Т.фанта орректор И,Шул 3685/37 Тираж 614 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб
