Симметрирующий трансформатор

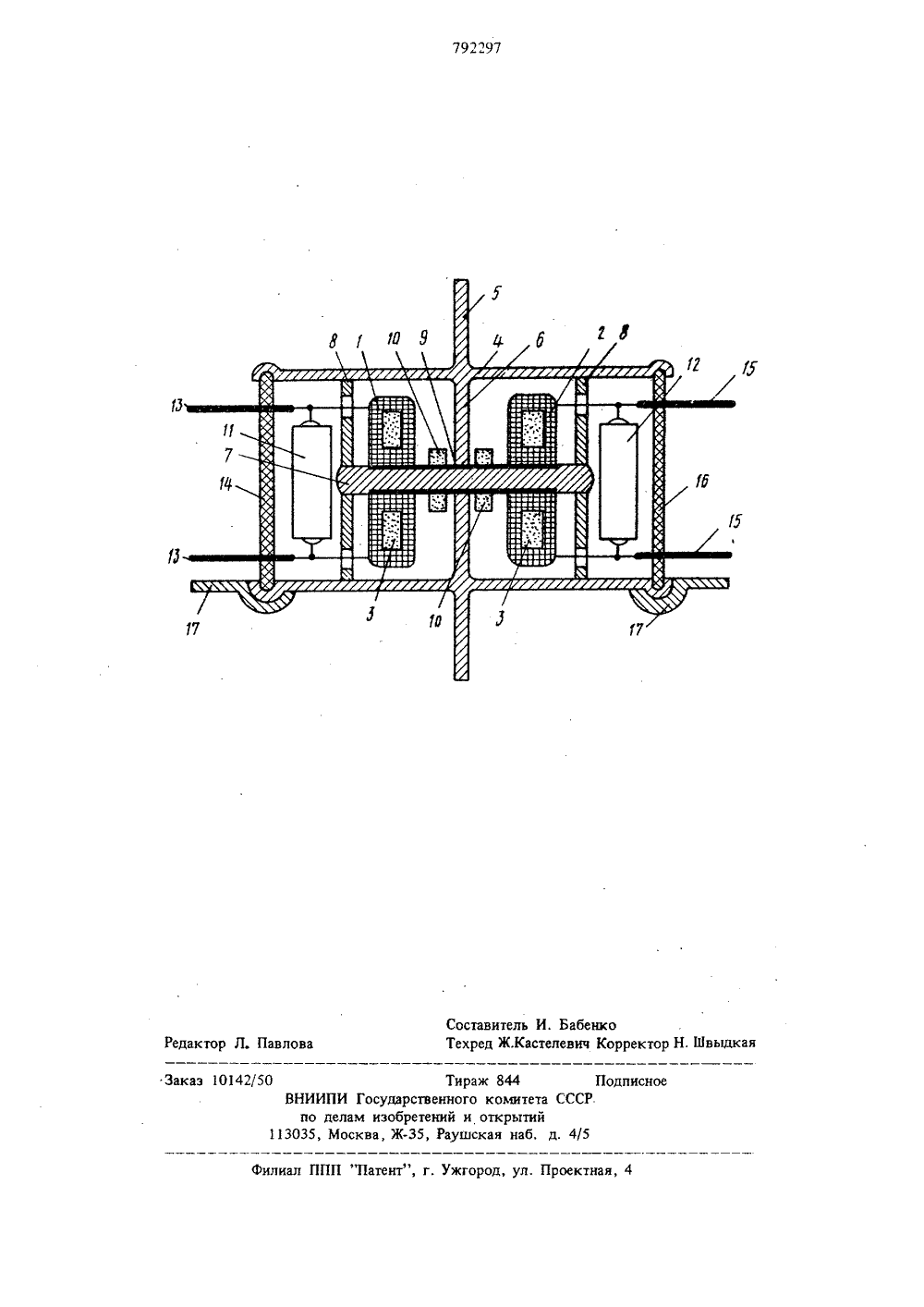

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и)79229 Жътс присоединением заявки Лв 3 Ъвударствеиный комитет(23) Приоритет пв делам изобретений и вткрытиЯ(54) СИММЕТРИРУЮЩИЙ ТРАНСФОРМАТОР Изобретение относится к электротехнике и может быть использовано для фильтрации по мех в цепях переменного тока различной электронной или электрической аппаратуры.Известен симметрирующий трансформатор,5 содержащий обмотки на тороидальных ферро. магнитных сердечниках, размещенных в объем ном витке связи, выполненном в виде кожу. ха с центральным стержнем и перегородкой между ними, установленной с зазором отно.сительно стержня 11Такое устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.К недостаткам этого устройства относится невысокая эффективность подавления высокочастотных помех за счет малой крутизны пере. ходного участка амплитудно. частотной харак.теристики.Целью изобретения является повышение эффективности подавления высокочастотных помех.Для достижения поставленной цели симметрирующий трансформатор, содержащий обмотки на тороидальных ферромагнитных сердечниках,размещенных в объемном витке связи, выполненном в виде кожуха с центральным стер;";нем и перегородкой между ними, установленнойс зазором относительно стержня, снабжен ферромагнитными кольцами, установленными нацентральном стержне объемного витка по обестороны от перегородки.На чертеже изображен предлагаемый трансформатор.Трансформатор содержит входную обмотку1 и выходную обмотку 2, размещенные на то.роидальных ферромагнитных сердечниках 3,которые размещены в кожухе 4,Кожух 4 представляет собой полый цилицдриз токопроводящего материала с фланцем 5для крепления устройства и экранирующейперегородкой 6, разделяющей входную 1 и выходную 2 обмотки. Кожух 4 совместно с егоцентральной частью - стержнем 7 и токопро.водящими перегородками 8 образует объемныйвиток связи, Обмотки 1 и 2, намотанные натороидальных сердечниках 3, размещены настержне 7, покрытом изолирующеи пленкой 9,образующей зазор, который изолирует стерженьСимметрирующий трансформатор, содержа 30 щий обмотки на тороидальных ферромагнитных сердечниках, размещенных в объемномвитке связи, выполненном в виде кожуха сцентральным стержнем и перегородкой междуними, установленной с зазором относительно35 стержня, о т л и ч а ю щ и й с я тем, что,с целью повышения эффективности подавления высокочастотных помех, трансформаторснабжен ферромагнитными кольцами, установленными иа центральном стержне объемного40 витка по обе стороны от перегородки.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Мо 106770,кл, Н 01 Е 27/36, 1955. 3 7922977 от перегородки 6, Кольца 10 из ферромагнитного материала расположены на стержне 7по обе стороны от перегородки 6При использовании трансформатора дляфильтрации помех в цепях переменного тока квходной 1 и выходной 2 обмоткам подключаются конденсаторы 11 и 12 соответственно.Входные контакты 13 устройства закрепленыв изолирующей торцовой крышке 14 (в данном варианте) и соединены с выводами конденсатора 11, а через отверстия в перегородке8 - с обмоткой 1,Выходные контакты 15 устройства закреплены в изолирующей торцовой крышке 16 исоединены с выводами конденсатора 12, а через отверстия в перегородке 8 - с обмоткой2. Вблизи входных 13 и выходных 15 контактов устройства размещены земляные лепестки17, имеющие надежный электрический контактс кожухом 4, Входные 13 и выходные 15 кон 1 20такты устройства могут быть расположены влюбой части соответствующих секций кожухав зависимости от конструктивных требований.Устройство работает следующим образом.Полезный электрический сигнал с высокочастотными помехами подается через входные контакты 13 на колебательный контур,образованный. конденсатором 11 и обмоткой1 и имеющий собственную частоту такой настройки, чтобы пропустить полезный сигнали задержать сигнал помехи. Электрическийток, протекающий по обмотке 1, возбуждаетв ее сердечнике 3 переменный магнитный по.ток, который, в свою очередь возбуждаетпеременный электрический ток в объемномвитке связи, замыкающийся по контуру: стержень 7 - перегородка 8 выходной обмотки2 - кожух 4 - перегородка 8 входной обмотки 1 - стержень 7. Так как виток связи охватывает одновременно обмотки 1 и 2, то подего воздействием возникает переменный магнитный поток в сердечнике 3 обмотки 2. Этотмагнитный поток наводит электродвижущуюсилу в ней, что приводит к возникновению 4колебаний в контуре образованном конденсатором 12 и обмоткой 2 и настроенном нату же частоту, что и контур, образованныйконденсатором 11 и обмоткой 1, или на близкую к ней, Далее электрические колебаниячерез выходные контакты 15 подаются на на.грузку устройства (не показана). Таким обра.эом, устройство благодаря соответствующейнастройке контуров может пропускать полезный сигнал и задерживать сигнал высокочас.тотной помехи. Благодаря наличию ферромагнитных колец 10 на стержне 7 происходит пере.распределение магнитных потоков высокой час.тоты так, что их основная часть замыкаетсяв кольцах 10, что снижает уровень высоко.частотных помех на выходных контактах 15устройства эа счет повышения крутизны пере.ходного участка амплитудно-частотной характеристики,Устройство может быть включено как всимметричные, так и в несимметричные электрические цепи, При включении в несимметричную цепь один из входных 13 и/или выходных 15 контактов соединяется с землянымлепестком 17,Формула изобретения792297 Составитель И. БабенкоТехред Ж.Кастелевич Корректор Н. Швыдкая Редактор Л. Павлова Заказ 10142/50 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Тираж 844 ПодписноеВНИИПИ Государственного комитета СССР.по делам изобретений и открытий113035, Москва, Ж, Раушская наб. д. 4/5
