Патенты с меткой «рифления»

Номер патента: 8554

Опубликовано: 30.03.1929

Автор: Поликарпов

МПК: D01G 15/56

Метки: прибор, рифления, рукавов, сучильных

...вырезает канавку параллельно первой линии. Затем линейка переносится в только-что полученную вторую канавку, получается третья и т, д.В виду наличия предохранительных плоскостей колодки, глубина канавок, а также и ширина их, на все время работы остается одна и та же, равно как и расстояния одной канавки от другой, зависящие исключительно от, разводки направляющей линейки,Предмет патента,Прибор для рифления сучильных кругов, характеризующийся применением железней колодки 1, к которой прикреплены по бокам две вилки 7, поддерживающие направляющую линейку 9 с присоединенным к колодке 1 хвостом и в средней части, в косом прорезе 13 в н 11, закрепляемый шурупом 12, при чем колодка 1 перемещается на двух колесах 5, оси которых удерживаются в...

Номер патента: 11447

Опубликовано: 30.09.1929

Авторы: Зейденберг, Семенов

МПК: B31F 1/22

Метки: картона, просмоленного, рифления

...пустютедый зубчатый барабан 3 с раоиредедитедьным механизмом 12, 13, 14.Картон, сойдя с барабана 2 на барабан 3, прохориг под дресаующий прибор 5, центр вогорого совпадает в, это время с центральной линией А; блааодаря вырезу на стойке 8 а ролику 15, весь механизм в этом положении приподнят над бараба. нем. Штифт 12 барабана 3, заскочив пол рейсювивм вруддгны в пнездо сегмента 7, увлекаег последний за собой. Выреэои 17 и соответствующим вьгсшупощ и колодке 9 злекаетая и колодка, 9, которая, в оною очередь, тянет за собою брус 11. Ролик 15. благодщи скольжсеию по вырезу 21 стойки 8, начинает онижаться.и через брус 11 и друлины аередает нажим на колодну 9. Первьгии нрижгияаются бруски 19, а затем, постепенно опускаясь, центральгия...

Номер патента: 21324

Опубликовано: 31.07.1931

Автор: Никитин

МПК: C14B 1/56, C14B 11/00

Метки: резки, ремней, рифления, шлевок

...устройством 17, 20 (фиг, 2) с рифленым диском 8. Последний сидит на одном валу с шестерней 9, сцепленной с зубчаткой 10, установленной на .валу 23 вместе с протягивающим ремень барабаном 11, сверху которого лежит нажимной пружинящий валик 37.Вал б, будучи приведен во вращение при посредстве тяги 16 и зубчатой передачи 20, 9, 10, вращает барабан 11 с валиком 37, которые подают ремень определенной длины под нож 30, нажи,маемый сверху эксцентриком 7,Рифление ремня производится валиком 38 с двоиным ложенном под ниВалики 37 и стержнями, нагруж и связанными с р рознь отводиться положение,и щечками на распобарабане 12.38, сочлененные соенными пружинами 57очагами 54, могут по.кверху в нерабочее Предмет изобретения, Машина для резки...

Номер патента: 26015

Опубликовано: 30.04.1932

Автор: Тумашев

МПК: C14B 1/56

Метки: посадки, ремней, рифления, сыромятных

...закладывается колодка с ремнями, На станине установлена стойка, снабженная парными гребнями, из коих нижние установлены неподвижно, верхние же нагружены пружинами для пропускания рамки между гребнями.Фиг, 1 чертежа схематически показывает вид сбоку устройства для посадки и рифления сыромятных ремней; фиг. 2 - вид сверху того же устройства, в частичном разрезе; фиг. 3 - раму, ведущую кблодку с ремнями; фиг. 4 - вид сбоку утолщенного звена бесконечной цепи фиг. 5 - вид колодки с торца; фиг. 6 - вид с торца верхнего и нижнего гребня; фиг. 7 - вид сбоку видоизмененного устройства; фиг. 8 - вид его сверху.Указанное устройство состоит из станины 14 с бесконечными цепями 7, 7 на зубчатых колесах 15 и с растяжкой 16. На станине установлены один...

Номер патента: 28618

Опубликовано: 31.12.1932

Автор: Свистунов

МПК: C14B 1/56

Метки: посадки, ремней, рифления

...ремень 8 закладывается между стояками 4 частей 1. и 2 и конец его захватывается зажимом 9 волочильного приспособления (фиг. 2), после чего на ремень сверху опускается плита 5, состоящая из двух частей, связанных между собой при посредстве стержня 2 б и пружины 27, натяжение которой регулируется гайкой 28 с контргайками 29. Плита 5 снабжена отростками б, помещенными в вертикальных салазках станины и несущими цапфы, на которые надеты рычаги 27, соединенные с рычагами 22, поворотными около осей 23, укрепленных в станине 3, Свободные концы рычагов 22 соединены тягами Я 4 с ножной педалью. При опускании последней плита 5, перемещается вниз и одновременно части 1 и 2 сближаются, так как сектор 20 при посредстве пальца 25 также связан с...

Номер патента: 29223

Опубликовано: 28.02.1933

Автор: Кушлин

МПК: C14B 1/56

Метки: ремней, рифления, станок

...лежит верхний валик 7. На шейке этого валика укрепляется качающийся дорожник 11 (фиг. 1), Все эти части закрепляются барашками 8. Сбоку выгнутых стоек находятся полочки 12, прикрепленные к ним шурупами 15. К полочкам шурупами же прикреплены ножи 10. Нижняя колодка 9 дорожника имеет сменные вкладыши О которых требуется столько,сколько размеров ремней по ширине нужно для снаряжения, Дорожники 11 сменные; их нужно столько, сколько и вкладышей,Предложенным станком имеется в виду производить дорожку на ремнях с одновременным спуском краев у них для комсоставского снаряжения. При работе дорожник 11 прикрепленной на нижнем конце собачкой держит ремень в момент протаскивания его через вырез на колодке 9. Спиральные пружины 4, поддерживая до....

Номер патента: 63278

Опубликовано: 01.01.1944

Авторы: Бочков, Кузнецов, Седнев, Фиткевич

МПК: B23D 43/04

Метки: валиков, протяжка, рифления

...Передняя торцовая стенка корпуса делается строго перпендикулярной к его оси, Корпус имеет три продольных широких окна для выхода стружек. Задняя торцовая стенка корпуса имеет ржточку с резьбой. Через расточку вставляются кольцевые резцы 4, которые поджимаюгся к внутренней поверхности передней стенки натяжной гайкой 3, ввинчиваемой в заднюю стенку корпуса. Гайка 3 имеет центргдьное отверстие с диаметром, соответствующим наружному диаметру протягиваемого изделия, нъ пример, цилиндра, и служит для его напргвления при протяжке. Отверстие должно быть изготовлено строго по оси корпуса. Резцы в количестве шести штук, служащие режущими инструментами для снятия стружки с цилиндра, с целью образования на нем канавок, располагают-я друг за другом...

Номер патента: 111343

Опубликовано: 01.01.1957

Авторы: Ладнов, Мосолов, Черных

МПК: B21D 13/04

Метки: листовых, рифления, станок

...относительно вала 2 вращаются шестерни о, а следовательно, и винты 3.Вал 2 с дисками 1 вращается во втулках 8 через шестерни 9 и 10, из которых шестерня 9 жестко закреплена на валу 2, а шестерня 10 соединена с коробкой передач.Вал 2 с дисками 1 и блоком шестерен вмонтирован в раму 11, которая по направляющим станины 12 станка может перемещаться вверх и вниз. Передвижение рамы производится винтами (не показаны на чертеже), получающими вращение от коробки передач Скорость подачи регу.лируется сменными шестернями.На нижнем шлицевом валу 18 расположены диски 14 и 15, Один конец вала опирается на втулку 16 станины 12 и на вторую опору (не показана на чертеже), что дает возможность валу находиться консольно. Второй конец вала И опирается...

Номер патента: 129163

Опубликовано: 01.01.1960

Авторы: Качурин, Кобызев, Кравченко, Минкин

МПК: B21B 27/00

Метки: валков, поверхности, рифления

...уси.щих на ролик при накатке, поверхность валка подогрецелью перед накатным роликом устанавливается газок 1релка 7 специальной конструкции, подогревающая повердо 700 - 1100, при этом поверхность накатываемого вал 1тельно наплавляется твердым сплавом,Роликом сначала выдавливаются кольцевые канавкити валка с определенным шагом. Затем по выступам меми после накатки одним роликом производится накаткаком, который вдавливается в вершины выступов, образузаданных размеров,ЪЪ 1291 Я Прсдмст изобре 1 ения Редактор Т. ф. Загребельная Техред А. Л. Сосина Корректор О. П филиппова Г 1 одп. к печ, 21.ХгЗак. 858 формат бум. 70 Х 108 Ъв Объем О,7 и. л. Тираж 650 Цена 25 коп,; с 1.1-61 г, - 3 коп,ЦБТИ при Комитете по делам изобретений и открытий...

Номер патента: 151662

Опубликовано: 01.01.1962

Автор: Кобызев

МПК: B21B 28/02

Метки: валков, поверхности, прокатных, рифления

...пирамидальных углублений. При этом на поверхности наплавленного валика образуются пирамидальные выступы, и валик охлаждается.Осуществляют нредлагаемый способ на вальцетокарном станке 1, оборудованном охлаждаемым рифленым роликом 2 и приспособлением 3 для наплавки твердого металла.Прокатный валок 4, подлежащий наплавке, рифлению и упрочнению, закрепляют в люнетах и центрах станка, На суппорте о станка установлен в оправке 6 рифленый ролик 2, Поверхность валка наплавляется пвердым металлом посредством наплавочного приспособления 3, обеспечивающего получение наплавленных валиков (швов) 7 заданных размеров и формы. Перед наплавкой валок подогревают до температуры порядка 300 - 400 газопламенным или электрическим способами.Суппорт с роликом...

Номер патента: 259644

Опубликовано: 01.01.1970

Авторы: Рудевска, Чижик

МПК: B64D 17/68

Метки: купола, парашюта, рифления

...один рифовочный шнур, пропущенный через кольца, за крепленные на нижней, кромке основного купола, и соединенный с вытяжным парашютом, отличаошееся тем, что, с целью уменьшения динамических нагрузок при наполнении купола основного парашюта и повышеиия падеж ности его срабатывания, устройство снабженоограничительным звеном, установленным между основным куполом и вытяжным парашютом. Изобретение относится и парашютной технике,Известны устройства для рифления купола парашюта, содержащие один или несколько рифовочных шнуров, пропущенных через кольца, закрепленные на нижней кромке основного кумпола, и соединенных с вытяжатым парашютом. Однако опи не обеспечивают надежного срабатывания основного парашюта, а, кроме того, купол при раскрывании...

Номер патента: 449479

Опубликовано: 05.11.1974

Авторы: Паапе, Томас

МПК: B28B 21/96

Метки: керамики, подрезки, раструбных, рифления, труб

...черезотверстие 34, выполненное в центровом хвосговике, кольцевой канал35, образованнйй во втулке 10,и йанал 36. Кольцевой канал сйабжен уплотнителями 37. В борту емкости имеется отверстие 38, черезкоторое в емкость пропущен скребок 39, расположенный над снимающей тарелкой,Устройство работает следующим ооразом. При 4 ормированиитрусы косо поставленные ножи 33сре:лакт по спирали выстпаьшую 94керамическую массу до получения длины раструба 4 требуемого размера. Срезаемые куски керамической массы аадают на снимающую тарелку 18, а скребки 39 удаляют их через отверстие 38. После окончания формования раструба 4 в гидроцилиндр 23 поступает под давлением рабочая среда, вследствии чего желобчатый ролик 27 переводится в рабочее положение....

Номер патента: 462644

Опубликовано: 05.03.1975

Авторы: Васильев, Голосинский, Полещук, Снигур, Черханов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...и направление их вращения безразлично, Это упрощает процесс накатки и исключает возможность поломок. Упругие элементы упрощают опускание верхнего валка и позволяют определить величину действующих в данный момент усилий.На фиг. 1 изображено предлагаемство; на фиг. 2 - вид по стрелке АУстройство состоит из корпуса накатных роликов 2, оси которых жестко соединены с корпусом 1, и верхних накатных роликов 3, оси которых установлены в подвижных опорах 4. Опоры 4 опираются на 5 корпус, 1 через упругие элементы 5 (пружины).Для интенсификации процесса накатки количество накатных роликов может быть увеличспо. При этом их целесообразно распола гать в шахматном порядке (фиг. 2).Устройство работает следующим образом.Верхний валок 6 поднимается и...

Номер патента: 477777

Опубликовано: 25.07.1975

Авторы: Васильев, Голосинский, Полещук, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...катных роликов ляюшей с возм ступательного На фиг. 1 показано предлагаемое устройство для прокатки валков; на фиг. 2 - вид по стрелке А на фиг, 1 (план).Устройство состоит из корпуса 1, нижних накатных роликов 2, опоры 3 и 4 которых жестко соединены с корпусом 1, и верхних накатных роликов 5. Подвижные опоры 6 и 7 роликов 5 установлены в обшей горизонтальной направляющей 8 корпуса. Между подвижными опорами 6 и 7 и корпусом 1 установлены упругие элементы 9.Устройство работает следующим образомВерхний валок 10 поднимается и устройство устанавливается на нижний валок 11, После этого верхний валок 10 опускается нажимным устройством клети до тех пор, пока упругие элементы 9 сожмутся рациональнопри нжат ления действующихупрощения конструкци...

Номер патента: 511131

Опубликовано: 25.04.1976

Авторы: Васильев, Гладуш, Голосинский, Полещук, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...устроисттных валков, которое лики, два из которых корпусе, а два друодвижных опорах, уста- горизонтальной цаправ взаимодействуют с корэлементы. Однако изимеет сложный в изговляюшей, две подо упругих элемен Предлагаемое устройство отличается тем, что подвижные опоры роликов выполнены в виде обшей каретки. Такое решение позволяет иметь одну подвижную каретку иодин упругий элемент вместо нескольких. Кроме того, это позволяет получить простой в изготовлении корпуса, который одновременно служит и направляющей. Устройство состоит из к роликов 2, часть котор подвижной каретке 3, д движной каретке 4. Ме ткой 4 и гайкой 5 кор упругий элемент 6. Навлена шпонка 7, предотвр кареток 3 и 4. Устройство работает следуюшим об Верхний валок 8 поннимается,...

Номер патента: 528139

Опубликовано: 15.09.1976

Авторы: Васильев, Голосинский, Полещук, Снигур, Чехранов

МПК: B21H 7/14

Метки: валиков, прокатных, рифления

...14.Устройство работает следующим образом.Верхний валок 15 рабочей клети прокатногостана поднимается и устройство устанавлива ется на нижний валок 16. После этого верхний валок 15 опускается нажимным устройством клети до контакта с накатными роликами 2. В этом положении в штоковую полость устройства через канал 17 подводится от насоса 20 рабочая жидкость, а его поршневая полостьсоединяется со сливной магистралью через канал 18. Когда давление в штоковой полости устройства достигнет заданной величины, а между валками 15 и 16 и накатными ролика ми 2 появится необходимое усилие, включается привод клети, валки начинают вращаться на ползучей скорости и происходит их накатка. При необходимости величину давления в шгоковой полости, а...

Номер патента: 531570

Опубликовано: 15.10.1976

Авторы: Карабанов, Привалов

МПК: B21B 27/00

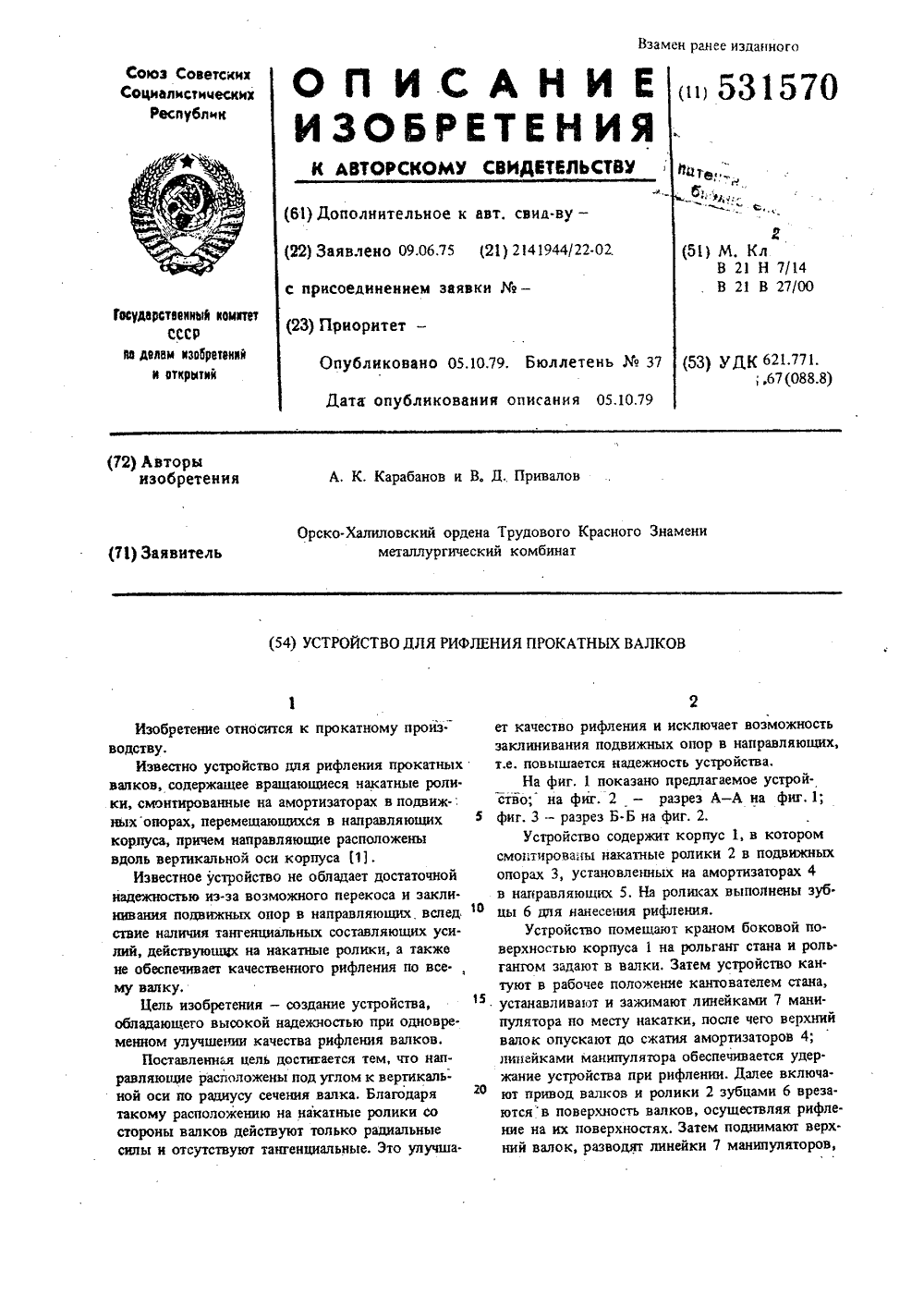

Метки: валков, рифления

...ролики состороны валков действуют только радизльныесилы и отсутствуют тангенциальные, Это улучша. ет качество рифления и исключает возможность заклинивания подвижных опор в направляющих, т.е. повышается надежность устройства.На фиг. 1 показано предлагаемое устройство на фиг. 2 - разрез А-А на фиг, 1; фиг, 3 - разрез Б.Б на фиг. 2.Устройство содержит корпус 1, в котором смонтированы накатные ролики 2 в подвижных опорах 3, установленных на амортизаторах 4 в направляющих 5. Нз роликах выполнены зуб. цы 6 для нанесения рифления.Устройство помещают крзном боковой поверхностью корпуса 1 на рольганг стана и роль- гангом задают в валки, Затем устройство кантуют в рабочее положение кантователем стана, устанавливают и зажимают линейками 7 мани....

Номер патента: 597485

Опубликовано: 15.03.1978

Авторы: Васильев, Голосинский, Маковецкий, Полещук, Свирская, Снигур, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...опорами н сапун 13, соединяющий не"рабочую полость гидроцнлннцра с атмосферой,Устройство работает следующим обра 20 зом. Верхний валок 14 рабочей клети прокатного стана поднимается, и устройствоустанавливается на нижний валок 15, Пв: -ле этоговерхний валок 14 опускается нажимным механизмом клети до контакта сф накатнымн ролнкамн 2, В этом положение597485 Составитель В, БыченкоТехред К. Гаврон Корректор П. Макаревич Редактор Л, Василькова Заказ 1588/8 Тираж 1087 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д, 4/5филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 в рабочую полость гидроцилиндра черезканал 16 подводится от насосной станциирабочая...

Номер патента: 598675

Опубликовано: 25.03.1978

Авторы: Волосастов, Паршина, Серегин

МПК: B21F 1/04

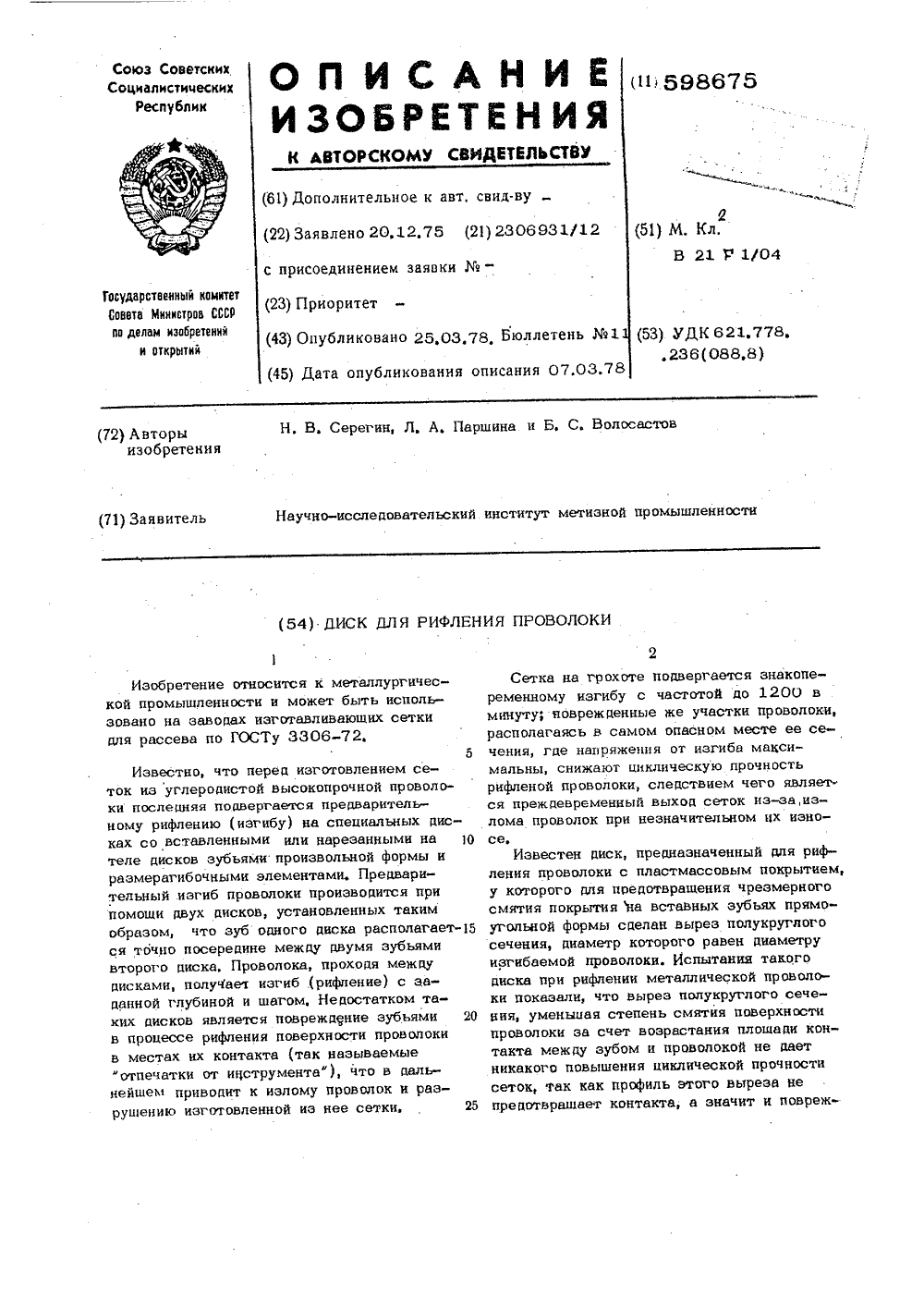

Метки: диск, проволоки, рифления

...достаточной плошадиконтакта боковой площади выреза с поверхо- постыл проволоки, что важно дпя износостойО, кости зубьев, профиль зуба и его размеры15также определены: дпя придания зубу достагсчнсй механической прочности и износостсйкости его прсфиПь имеет трапециевидный проро-, филь с малым основанием трапеции, равнымре,4-0,6 диаметра изгибаемой прсвспоки, иак 2 о углом образованным ссксвыми сторонамизотрапеции, равным 30-40,Как показали испытания, применение диав ска предложенной конструкции псзвопяетувеличить срок службы сеток в среднем. ве,5-2 раза дения поверхности проволоки ь опасном месте,ее сечения, Кроме того, на провспоке.попччаютсядва аопспнитепьыыхпоперечныхотпечатка от инструмента, наносимые поперечной кромкой выреза,Цепь...

Номер патента: 689773

Опубликовано: 05.10.1979

Авторы: Андреев, Больбот, Мелешко, Орлов, Ющевский

МПК: B21H 7/14

Метки: валков, клети, прокатных, рифления, станине, установленных

...установлены профилированные направляющие 9 и 10, на которые опираютсягайки 7 и 8. Установка профилированных направлякщих повышенной жесткости позволяет уменьшить изгибающиемоменты на винтах и улучшить условияих работы.Устройство содержит П-образныекачающиеся рамы 11 и 12, стойкикоторых шарнирно установлены наодной оси с двухходовыми винтами.Между рамами размещены сообщающиеся гидроцилиндры 13 и 14, штокикоторых шарнирно соединены с поперечиной одной иэ качающихся рам,а корпуса - с поперечиной другойрамы, Двуплечие рычаги вторьмсвоим плечом опираются на попере"чины качающихся рам посредствомустановленных на рычагах опорныхроликов 15,Устройство снабжено приводом сэлектродвигателем 16, редуктором17 и промежуточным валом 18, осуществляющим...

Номер патента: 709212

Опубликовано: 15.01.1980

Авторы: Кашаев, Клименко, Семеновский, Чуманов

МПК: B21D 17/04

Метки: полосы, рифления

...рифленияолосы. Цель достигается тем, что со стороны выхода полосы иэ валков прилагают усилие, изгибающее полосу в направлении ее гладкой поверхности.На фиг. 1 и 2 показан пример выполнения способа.Полосу 1 с разматывателя 2 задаютв гладкие валки 3 и 4 и,пропустивпод огибающим роликом 5, заправляют "О в моталку б. Валок 3 связан с виброприводом, который сообщает ему колебание в вертикальной плоскости, изменяяпериодически межцентровое расстояниевалков. Во время прокатки моталка б15 и ролик 5 создают усилие Т, изгибающее полосу в сторону валка 4. Усилие Т создает в,очаге деформациинапряжения растяжения и изгиба.Кроме того, длина очага деформа О ции со стороны нижнего валка больчем со стороны верхнего, поэтомуконтактное напряжение на...

Номер патента: 742011

Опубликовано: 25.06.1980

Авторы: Волосатов, Паршина, Седун, Серегин

МПК: B21F 27/00

Метки: проволоки, производстве, рифления, сеток

...качества сеток путем повышения точности размера прямоугольной ячейки.Это достигается тем, что рифление уточных проволок производится на приспособлении, содержащем два диска с зубьями, зубья дисков имеют различную высоту, зубья одной высоты периодически повторяются по окружности дисков, при этом количество высоких зубьев на одном из дисковна один зуб, больше, чем на другом,На фиг. 1, 2 и 3 изображена сетка собычной глубиной рифления проволоки; нафиг, 4 - диски с переменной высотой зубьев,на фиг. 5 - сетка с уменьшеннойглубиной рифления проволоки на участках,образующих длину ячейки,На чертеже приняты следующие обозначения: 1 - цилиндрическое тело дисков;2 - зубья большей высоты; 3 - зубьяуменьшенной высоты; 4 - уточная проволока;...

Номер патента: 764945

Опубликовано: 23.09.1980

Авторы: Володарский, Лиман, Ройт, Ройтман, Фавелюкис

МПК: B24B 5/00

Метки: валков, мукомольных, рифления, шлифования

...7 несет червяк 11, входящий в зацепление с червячным колесом 12, ось 13 с роликом 14, входящим в направляющий паз линейки, состоящей из двух частей: всцомогательной.линейки 15 и поворотной линейки 16, соединенный кронштейном 17, пальцем 18 и вилкой 19. Поворотная линейка 16 установлена на оси 20. закрепленной на держателе 21, размещенном на станине 1. Вспомогательная линейка 15 связана с кареткой 22, перемещаемой по кронштейну 23 ходовым винтом 24. Винты 25 служат для крепления поворотной линейки 16.Устройство работает следующим образом.Освобождаем винты 25, крепящие по воротную линейку 16, вращением ходового винта 24 перемещаем каретку 22 с закрепленной на ней вспомогательной линейкой 15, которая при помощи кронштейна 17, пальца 18 и...

Номер патента: 821006

Опубликовано: 15.04.1981

Авторы: Васильев, Голосинский, Полещук, Чехранов

МПК: B21H 7/14

Метки: прокатныхвалков, рифления

...в полтора раза больше, что приводит к уменьшению эксплуатационной стойкости накатных роликов,Цель изобретения - повышение эксплуатационной стойкости накатных роликов путем равномерного распределения действующих на .них нагрузок,Указанная цель достигается тем, что расстояния между верхними и нижними накатными роликами неподвижной и подвижной кареток обратно пропорциональны количеству размещенных в них накатных роликов.На фиг.1 схематически изображено устройство, общий вид; на фиг. 2 - тоже, вид сверху.Устройство для рифления прокатных валков содержит корпус 1 с неподвижной 2 и подвижной 3 каретками, на которых размещены накатные ролики 4, причем в одной из кареток размещено роликов больше, чем в другой, иап 5 015 валок 14. После этого...

Номер патента: 876245

Опубликовано: 30.10.1981

Авторы: Васильев, Голосинский, Карабанов, Полещук, Снигур, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...валка.14 4Устройство работает следующим об-. разом.Устройство предварительно настраивается и тарируется таким образом,. что при воздействии на него усилий,составляющих 40-50 т на каждые.100 мм его рабочей ширины, оно сжимается (уменьшается по высоте) на 8-10 мм.Верхний валок 14 рабочей клети прокатного стана устанавливается таким образом, что расстояние между ним и нижним валом 13 равно высоте устройства или несколько меньше ее (на 23 мм).Устройство устанавливается мостовым краном на рольганг, подается роль.гангом к валкам и с помощью линеек манипулятора точно центрируется противкалибра, подлежащего рифлению; При 20скорости вращения валков 2-3 об/минустройство задается в калибр и делается несколько пробных пропусков.Если при этом...

Номер патента: 880592

Опубликовано: 15.11.1981

Авторы: Васильев, Гладуш, Голосинский, Полещук, Снигур, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...между обеими частями1 и 2 корпуса с помощью шпилек 9,опорных планок 10, подвижно установленных в продольных профильных пазах11 нижней 1 и верхней 2 частей корпуса и опирающихся на дополнительныеупругие элементы 12, верхнего .13 и нижнего 14 валков и роликов 15 роль- ганга.Устройство работает следующим образом.При установке устройства на роль- ганг рельефные поверхности его пластин б, закрепленных на рабочей поверхности нижней части 1 корпуса не соприкасаются с роликами 15 роль ганга. Это происходит благодаря тому, что опорные планки 10 ложатся на бочки роликов 15 и через дополнительные упругие элементы 12 воспринимают вес устройства. При пропусках устройства между валками 13 и 14 упругие элементы 12 сжимаются, и опорные...

Номер патента: 708587

Опубликовано: 23.06.1983

Авторы: Васильев, Голосинский, Полещук, Снигур, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...роликов и сокрашению срока их службы.Белью изобретения. является повышениекачества валков с криволинейной образующей.Поставленная цель достигается засчет гого, что в предложенном устройствемеханизм прижима накатных роликов квалкам выполнен в виде размещенныхв корпусе двух силовых цилиндров сплунжерами по числу подвижных накатныхроликов и рычагов, шарнирно установлен-.ных на корпусе с возможностью контактас соответствующими плунжерами и связывающих подвижные накатные ролики скорпусом.Установка всех накатных роликов, наповоротных рычагах (кроме грех нижнихбазовых) и прижим каждого иэ них яндивидуальным плунжером обеспечиваютсамоусгановку этих роликов в вертикальном направлении.Это позволяет включить в работу всенакатные ролики при...

Номер патента: 1212671

Опубликовано: 23.02.1986

Авторы: Васильев, Голосинский, Меденков, Полещук, Суняев, Чехранов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...и шарнирно - траверсой 7, а между корпусом5 гидроцилиндра и кареткой 2 можетбыть установлена возвратная пружина 8. Устройство для рифления прокатных валков работает следующим образом.Устройство для рифления валков вводится через торцовый проем станины 9 в заэор между верхним 10 и нижним 11 валками и устанавливается на нижний валок 11. Затем верхний валок 10 опускается нажимиым механизмом до соприкосновения с накатными роликами 3. Валки 10 и 11 приводятся во вращение,Через канал 12 корпуса 5 гидроцилиндра в штоковую полость 13 подает 5 ся рабочая среда. Каретки 1 и 2 с заданным усилием перемещаются одна навстречу другой, а накатные ролики 31с нанесенными на них рифлями внедряются в поверхность валков 10 и 11.Когда на валках 10 и 1...

Номер патента: 1292890

Опубликовано: 28.02.1987

Авторы: Лучшев, Николаевский, Торопов

МПК: B21H 7/14

Метки: валков, прокатных, рифления

...брусков 3 между корпусом 1 и упругим элементом 4 размещены упругие элементы 6 и 7. 20 2При рифлении бочкообразных валков 8, т. е, валков с переменным катающим диаметром по длине бочки, каждый из брусков 3, составляющих инструмент для рифления, перемещается в вертикальном направлении на разную величину, т. е. брусок, расположенный под большим диаметром валка 8, прогибает упругий элемент 4 на большую величину благодаря упругому элементу 6, расположенному под ним, который, в свою очередь, перераспределяет нагрузку на остальные бруски с рельефной поверхностью.Брусок 3, находящийся под большим диаметром валка 8, имеет большее горизонтальное перемещение, которое компенсируется упругим элементом 7, расположенным с торцов брусков. Вместе с...

Номер патента: 1308496

Опубликовано: 07.05.1987

Автор: Шапкин

МПК: B28B 11/08

Метки: изделия, керамического, поверхности, рифления

...керамических изделий, получаемых экструдированием пластических масс.Целью изобретения является ускорение сушки и улучшение декоративного вида формуемых изделий.На чертеже изображено устройство для рифления поверхности керамического изделия, общий вид.Предлагаемое устройство содержит гребенку в виде пластины 1 с зубьями 2, изготовленными из материала, обладающего обратимым эффектом памяти формы, например никелида титана. На рабочих концах зубьев 2 установлены износостойкие наконечники 3. Пластина 1 может иметь отверстия 4 для крепления гребенки устройства к мундштуку пресса. При изготовлении гребенки ее зубья 2 в зоне примыкания их к пластине 1 могут быть выполнены с повышенной жесткостью, напри-, мер, путем разворота плоского зуба на 180...
