Номер патента: 603654

Опубликовано: 25.04.1978

Авторы: Заец, Шульга

МПК: C10B 31/00

Метки: башни, забора, задатчик, очередности, рядов, угольной, шихты

...с элементами памя ти, другие входы сумматоров подключены к элементам задержки, а выход каждого элемента памяти соединен с элементом задержки и инверсными входами предыдущих элементов памяти. ю На чертеже представлена структурная электрическая схема задатчика очередности забора шихты из рядов угольной башни.Задатчик содержит Формирователь 1входного сигнала, выход которого подключен к одному из входов сумматоров 2, соединенных с элементами 3 памяти, вторые входы сумматоров 2 подключены к элементам 4 задержки, а выход каждого элемента 3 памяти соеДинен с эле ментом 4 задержки и инверсными входа" ми предыдущих элементов 3 памяти,Устройство работает следующим образом. После набора шихты из любого ряда формирователь 1 входного сигнала выдает...

Номер патента: 607938

Опубликовано: 25.05.1978

Авторы: Кармин, Кравченко, Розенберг, Хулио, Ягодкин

МПК: E04H 12/28

Метки: башни, дымовой, ограждение, трубы

...э сложность монтажтрубы, ссаше инымии элеменкдение дымовой онсолям каимл яюшие т вляатсяатериало 1 О ограждения 1 овыше иная а и емкость. Наиболее близк нической сущностиизобретению по тех остигаемому результсодержащее стойки ми внутрь объекта, ементы заполнения, амы с закрепленной вляется огражден ше ннь ыиэл конс олями, об аймляюшие ш ыполненцые в виде р а цей сеткой (21. Недостатком таког сложность монтажа ия огра ения яв непрониониже нт ния аемость ограждБелью изобмонтажа и повения. етения является упрошениенне 1 ше непроницаемости ограеограждении жашей сто тся тем, что Это достигадымовой трубь или баш607938 менты 9, а окаймляющие щиты 5 выполнены в виде листов с вертикальными отбортовками 10 наружу объекта и закреплены на консолях...

Номер патента: 609858

Опубликовано: 05.06.1978

Авторы: Обыдов, Синис

МПК: E04H 12/00

Метки: башни, высотного, лифта, сооружения, типа, шахта

...железобетонных секций в данной шахте лифта недопусбтимо. Шахта лифта иэ железобетонных секций должна работать на сжатие, поэтому секции необходимо устанавливать друг на друга. Однако в етом случае совместные нзгибные деформации шахты лифта и ствола башни обеснечиваютса при равнопрочности узлов соединения секций между собой сечениями стенок шахты, что приводит в итоге к сложной и громоздкой конструкции шахты,Целью изобретения является обеспечение совместных изгибах деформаций ствола башни и шахты лифта при одновременном обеспечении вертикального перемещения секцийУказанная цель достигается тем, что в шахте лифта высотного сооружения типа башни, включающей размещенные внутри ствола башни секции соединенные между собой и со стволом...

Номер патента: 611867

Опубликовано: 25.06.1978

Авторы: Ахметьев, Паншин

МПК: B66C 23/82

Метки: башни, грузоподъемного, крана, опускания, подъема, стрелы

...рез тягу 4 шцю 1. При ые блоки мц от усилив относится к грузоподъемным тности к башенным и стрелоИзвестно ускания башни и с мна, содержашеерованную на ог ясвободным концподъемного попкой 11.В такой конструкции усилие, воспринимаемое башней, складывается векторно от двух ветвей тяги огибающей установпеццые ца оголовке башни блока, и тяги, связывающей стойку с башней. Кроме того, усилие тяги стрелы передается на конструкцию стрелы. Реэультируюшие нагрузки ца оголовок башни при подъеме и опускании башци и стрелы значительно превосходят рабочие нагрузки и по существу определяют прочность, жесткость и вес конструкции башни и стрелы.Цель изобретения - снижение веса и габаритов башни и стрелы а также тяговых усилий лебедки путем уменьшения...

Номер патента: 643077

Опубликовано: 15.01.1979

Автор: Антон

МПК: B65G 65/36

Метки: башни, верхнего, забора, силоса, силосной

...15 фрезы и механизмом вращательногоперемещения фрезы, содержащего шестерню 16, обкатывающуюся по зубчатому венцу 17, выполненному на внутренней поверхности корпуса 7, Шестерня 16 посредствомпередачи 18 и 19 связана с валом 15 фрезы, Консоль 2 фрезы, опорная пластина 3и упомянутые механизмы установлены наповоротную раму 20. Рама 20 соединена скорпусом 7 при помощи шарниров 21.Опорная пластина снабжена тягой 22,связанной с двуплечим рычагом 23, поворотным вокруг оси 24. Тяга 22 и рычаг 23связаны с рамой 20,Крыльчатка 6 имеет лопасти 25, 26 и 27, 15составляющие с вертикальной осью крыльчатки угол а = 60 - 90. Кромки лопастейизогнуты под углом В =, 25 - 50. Консоль 2фрезы шарнирно соединена с помощью рычага 28 и пружины 29 с роликом 5,...

Номер патента: 653285

Опубликовано: 25.03.1979

Авторы: Ореховский, Пуцелик, Токарчук, Шрейдер

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, очередности, печей, программное, угольной

...на которой в этот момент находятся щетки счетно-шагового реле задающего устройства 27 очередности обслуживания коксовых печейна каждом участке коксовой батареи.При этом включается исполнительноереле считывающего устройства 32, ко 40 торое своими контактами запрещает поступление импульсов от бесконтактного датчика 33 к счетно-шаговому релесчитывающего устройства 32 и направляет их к счетно-шаговому реле командного блока 36. В этот момент45 включается исполнительное реле командного блока 36, которое в автоматизированную группу механизмов передвижения 22 выдает команду на начало торможения. Это происходит в момент, ког 50 да углеэагруэочный вагон 1 находитсяиад меткой печи, находящейся от осипечи, подлежащей обслуживанию, нарасстоянии...

Номер патента: 661092

Опубликовано: 05.05.1979

Авторы: Добросердов, Рожновский, Шитиков

МПК: F17B 1/007

Метки: башни, водонапорной, сооружения

...прижимая ее нижнюю кромку к технологическим упорам 9, и после этого собирают вертикальный монтажный стык полотниша. Далее изнутри корпуса в соответствующем месте на двух уровнях закрепляют технологические опоры 10, производят запасовку канатов в блоки фермы 7 и шарнирно закрепляют второй элемент врашающейся лестницы 5. Собранную часть корпуса, направляемую ловителями 8, натяжением каната, например, с помощью трактора, поднимают вертикально вверх до соприкосновения с. крышей 6, и затем технологическими опорами 9 устанавливают на выступы фермы. При подъеме собранная часть корпуса плавно перемещается по роликам направляющей фермы. Для обеспечения безопасности монтажа элементов башни собранную часть корпуса временно крепят болтами к...

Номер патента: 335918

Опубликовано: 15.08.1979

Авторы: Стиховнин, Туров, Шифрин

МПК: B66C 23/20

Метки: башни, здания, крана, крепления, стене, строящегося

...на Фиг. 4 ения подкосов к поясу баш 25 имеет отверстие, в которое входит центрирующий элемент .б нижней секц 7 башни, а верхняя частьштыря 5 входит в отверстие верхней секции 8, Там, где рамка 4 не соединена с подкосами 3 для обеспечения соблюдения вертикальной оси башни при варена планка 9. Подкосы 3 (см. фиг, 4) связаны с центрирующими штырями 5 рамки косынками 10, имеющими помимо центрального отверстия дуговые пазы. В последние входят стыковые болты 11, соединяющие элементы, заключенные между .фланцами нижней и. верхней секций.При установке крепления к зданию в башне крана одним из известных методов наращивания ее отдельными секциями образуется проем, в которыйдолжна заводиться очередная се ция башни. На верхних; фланцах этой секции...

Номер патента: 684057

Опубликовано: 05.09.1979

Авторы: Ореховский, Пуцелык, Темкин, Токарчук, Шрейдер

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, очередности, печей, программное, угольной

...1 по команде из комвндйого блока 18 в автономную программу 23 вкпючается (при наличии сигнапана разрешепие загрузки этой цечи, поступающего от машиниста коксовытвлкиввтепя вавтономную программу 23 посредствомустройства связи 26) автоматика выгруз15 го 25 ЗО 35 4 о 45 50 55 5 6 ки шихты из бункеров вагона в коксовую печь, Одновременно по сигналу из автономной программы 23 в автономную программу 24 происходит закрывание крышек стояков и открьаание кранов пароинжекции на загружаемой печи. После выгрузки заданного объема шихты из автономной программы 23 через устройство связи 26 в коксовыталкиватель поступает сигнал о начале планирования шихты в камере загружаемой печи. После окончания планирования шихты из коксовыталивателя через...

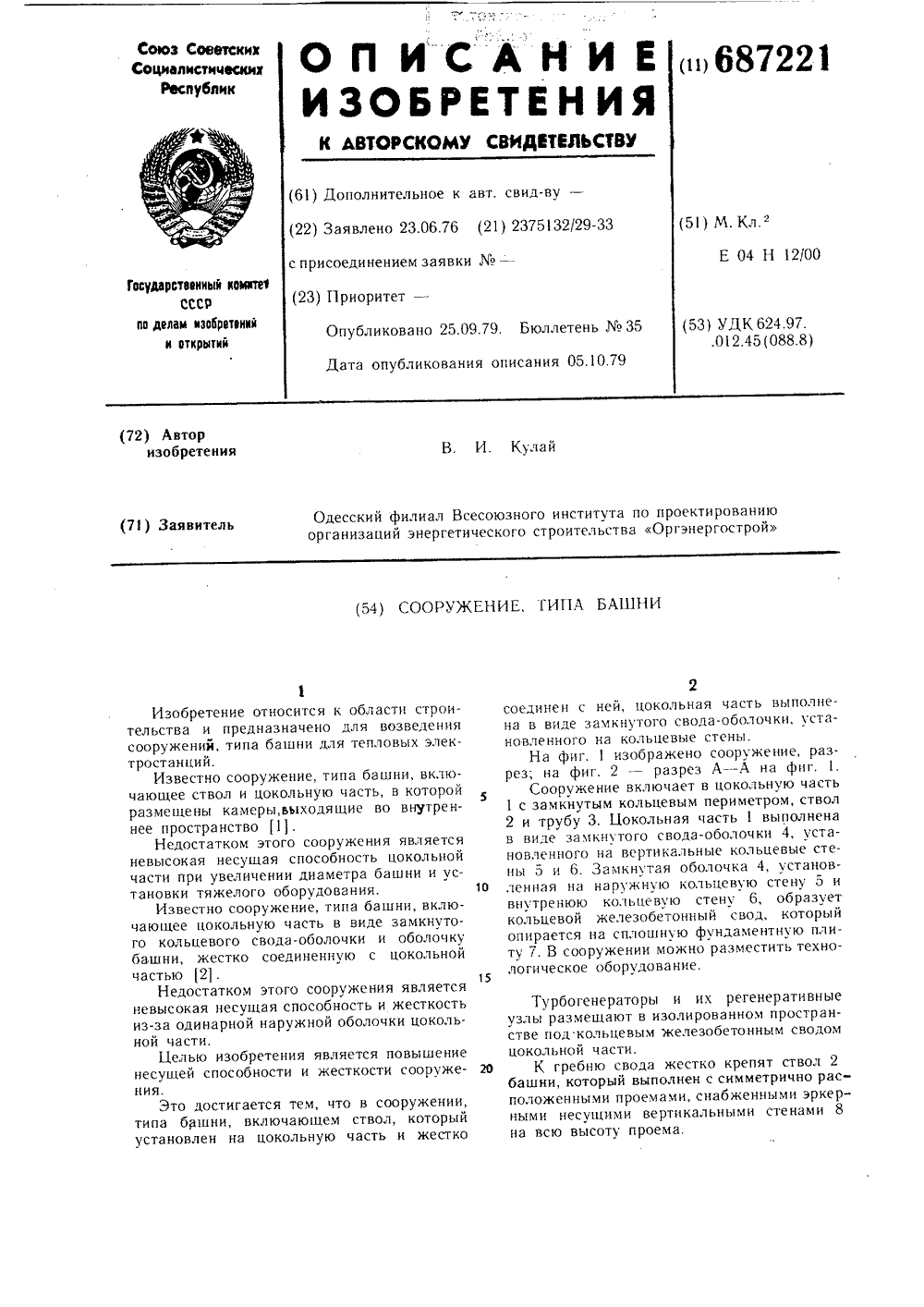

Номер патента: 687221

Опубликовано: 25.09.1979

Автор: Кулай

МПК: E04H 12/00

Метки: башни, сооружение, типа

...ствол, который установлен на цокольную часть и жестко 2соединен с ней, цокольная часть выполнена в виде замкнутого свода-оболочки, установленного на кольцевые стены.На фиг. 1 изображено сооружение, разрез; на фиг. 2 - разрез А - А на фиг. 1.Сооружение включает в цокольную часть1 с замкнутым кольцевым периметром, ствол 2 и трубу 3. Цокольная часть 1 выполнена в виде замкнутого свода-оболочки 4, установленного на вертикальные кольцевые стены 5 и 6. Замкнутая оболочка 4, установто ленная на наружную кольцевую стену 5 ивнутренюю кольцевую стену 6, образует кольцевой железобетонный свод, который опирается на сплошную фундаментную плиту 7. В сооружении можно разместить технологическое оборудование. Турбогенераторы и их регенеративныеузлы...

Номер патента: 691480

Опубликовано: 15.10.1979

Авторы: Линников, Небога, Ореховская, Ореховский, Пуцелык, Филиппов

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, очередности, печей, программное, угольной

...к следующей коксовой печи. При этом отсчет меток продолжает вести командное устройство 16. При г 5подходе к очередной печи из командногоустройства 16 в группу механизмов 5поступают команды на торможение и центровку. После окончательной остановкиуглезагрузочного вагона по оси коксовойпечи по команде из командного устройства16 в автономное программное устройство2 снова включается автоматика открывания крышек стояков. После открываниякрышек стояков по сигналу из автономно 25го программного устройства 2 в запоминающем устройстве 17 происходит запоминание открывания крышек стояков навторой коксовой печи, и, если выдача коксовых печей производится по графику -30без пустой печи, то углезагрузочный вагон возвращается к первой печи и...

Номер патента: 691481

Опубликовано: 15.10.1979

Авторы: Ореховский, Пуцелык

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, очередности, печей, программное, угольной

...вагон 5 подойдет к печи, подлежащей обслуживанию, из командного блока 37 в группу 22 механизмов выдается команда на автоматическую центровку. При автоматической центровке вагона 5 по за данной оси остановка группы 22 механизмов управляется сигналами, поступающими от устройства 23 контроля установки вагона по заданной оси. После окончательной остановки вагона 5 по сигналу, пос тупившему из командного блока 37 в автономное программное устройство 19,включается автоматика выгрузки шихты(при наличии разрешающего сигнала, поступающего от машиниста коксовыталкивателя посредством устройства 21 связи). После опорожнения всех бункероввагона 5 по заданной программе из автономного программного устройства 19в запоминающее устройство 38 поступает З 0...

Номер патента: 699108

Опубликовано: 25.11.1979

Авторы: Дорфман, Обыдов

МПК: E02D 27/42

Метки: башни, основанием, сооружения, уширенным

...башни с уширенным основанием путем возведения внешней кольцевой и центральной опор, соединения опор между собой посредством тяг, создания предварительного напряжения в кольцевой опоре и возведения нижней ущиренной части башни и 5 внешнего и внутреш 1 его ее ствс 15 ов, прсдварительнсн напряжение в кольцевой опоре создают путем возведения нижней части внутреннего ствола после соединення опор между собой до отметки, при которой обеспечивается проектное предварительное напряжение в кольцевой опоре, после чего возводят нижнюю уширенную часть башни, а затем внецний ствол и оставшуюся часть внутреннего ствола.699108 цевой и центральной опор, соединения опор между собой посредством тяг, создания предварительного напряжения в кольцевой опоре и...

Номер патента: 703462

Опубликовано: 15.12.1979

Авторы: Донадзе, Жиленков, Кручинкин

МПК: B66B 9/00

Метки: башни, крана, лифт, строительного

...связанные с башней посредством осей 7, соединяющих рамки б с опорными кронштейнами 8, закрепленными на секциях башни 1. В рамках закреплены направляющие кронштейны 9.Рамки 6 Фиксируются в рабочем положении посредством штырей 10 и образуют шахту лифта, причем рамки 6 с703462 Формула изобретения Заказ 7732/20 ПодписноеЦНИИПИТираж ент, г,Проектная Филиал ПППг. Ужгород,направляющими кронштейнами 9 расположены в шахте с шагом, меньшим половины длины стоек 11, закрепленных накабине, выполненных О-образной формы и являющихся башмаками, взаимодействующими с направляющими кронштейна 5ми 9. Этим обеспечено взаимодействиестоек 11 с направляющими кронштейнами 9, причем направляющие кронштейны 9 охватывают стойки 11, чем достигается движение...

Номер патента: 717264

Опубликовано: 25.02.1980

Авторы: Гуревич, Данюк, Калиничев, Ковтюх, Кондра, Ланда

МПК: E04H 12/00

Метки: башни, многосекционной, монтажа

...5 - разрез А - . А на фиг. 2; на фиг. 6 - разрез Б - Б на фиг. 5.Монтаж башни выполняют в следующей последовательности, Вначале с помощью крана 1 монтируют нижнюю часть 2 башни и, одновременно, внутри нижней, устанавливают на землю секции верхней части 3. Затем пояса 4 и раскосы 5 верхней секции 6 ниж ней части башнй разворачивают наружу для возможности выдвижения верхней части, образуя тем самым проем в нижней части для пропуска верхней.Закончив монтаж краном нижней части 2 и сборку участка верхней части 3, приступают к подрашиванию башни с помощью электролебедок 7 и подъемных полиспастов 8, Выдвинув верхнюю часть башни на высоту одной секции, подводят следующую секцию 9.При подъеме верхней части опрокидывающий момент воспринимается...

Номер патента: 342450

Опубликовано: 05.04.1980

Автор: Шифрин

МПК: B66C 23/16

Метки: башни, крана, подкос

...проушинеподкоса) фнг, 3,Башенный кран состоит иэ ходовой рамы 1, неповоротной башни 2 и поворотной верхней части 3. Башня крана установлена на ходовой 2раме и связана с ней подкосами 4. Подкос верхней сдвоенной проушиной 5 с помощью оси 6 соединен с проушинами 7 башки. Нижняя сдвоенная проушина 8 подсоса имеет эксцентриковый компенсатор 9, соединяющий подкос с проушиной 10 ходовой рамы,Эксцентриковый компенсатор состоит издвух зксцентриковых втулок 11, установленных на оси 12 и жестко связанных с рычагами 13, которые в верхней части имеют пазы, аВ этн пазы входят цапфы 14 гайки 15, взаимодействующей с винтом 16. В случаях, когда по каким. либо причинам (неточность изготовлении, деформации при. монтаже и т.д,) расстояние между осями...

Номер патента: 742357

Опубликовано: 25.06.1980

Авторы: Ахметьев, Паншин

МПК: B66C 23/62

Метки: башни, блокировочное, крана, телескопической

...двуплечий рычагпри блокировке.Второе плечо рычага имеет цапфу 8 для упора в нее винта 9 запирающего элемента. Запирающий элемент состоит из гайки 10, шарнирно закрепленной на выдвижной секции 2 башни и винта 9 с упором 11 для запирания двуплечего рычага после того, как кулак 4 войдет в выемку гнезда 5 и упор 11 соприкоснется с рычагом 1.Устройство работает следующим образом.Выдвижная секция 2 башни выдвигается на такую высоту, чтобы кулачки 4 нахо42357 формула изобретения иг. Составитель А. Техред К. Шуфри Тираж 932 ЦНИИПИ Государственного ко по делам изобретений и 13035, Москва, Ж - 35, Рауп 1 ск нал ППП Патент г. Ужгород, г 1 айк Редактор Т. ЗубковаЗаказ 3388/22 ч Кар рек Подпи митега СССР открытий ая наб., д. 4 ул Проектнаор М....

Номер патента: 750031

Опубликовано: 23.07.1980

Автор: Сафонов

МПК: E04H 12/00

Метки: башни, водонапорной, высотного, опора, сооружения, типа

...частичцо замоцо,Ичсцы.Нд фиг. 1 изображена опора высотногосоорхжеция тица водонапорной башни, общий вил; цд фиг. 2 - разрез А - А на фиг. 1; ца фиг. 3 разрез Б - Б цд фиг. 1; Нд фиг. 4узс. 1 чНтджцого стька на фиг. 2;20 ца фиг. 5 узел 11 монтажного стыка нафиг. 3, зимНа Иный железобстоцоч.Опора Вь)СГтц)1) ) 1 р жеция иссг ств).1 ИЗ Сборцц 1 Х ЭЛсСГ)В ) НИЛЕ .,Кц, тЫХ прямоугольных рс)ч "Вс тик;Гльи 3горизонтальными 4 ребрами и установочными отверстиями 5 на верхних 6 и нижних 7 торцах рам, в которых установлены соединительные элементы 8. Вертикальные ребра 3 выполнены с консольными свесами 9 по всей длине и смещены внутрь рамы. В местах соединения смежных рам образуются каналы 1 О по всей высоте опоры, которые могут быть...

Номер патента: 750033

Опубликовано: 23.07.1980

Авторы: Барык, Остроумов

МПК: E04H 12/08

Метки: башни, высотное, сооружение, типа

...2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на Фиг. 2; на фиг. 4- вариант выполнения сооружения; на фиг, 5 - разрез В-В на фиг, 4,Высотное сооружение состоит иэ ствола 1, включающего пояса 2 и распорки 3, закрепленного в основании 4, и подкосов 5, жестко прикрепленных к барабану б, выполненному с распорками 7 и размещенному соосно с зазором вокруг нижней части ствола 1. Нижняя часть подкосов 5 закреплена в основаниях 8. Ствол 1 соединен с ба рабаном при помощи промежуточного элемента, выполненного в виде горизонтальной листовой вставки 9, жестко соединенного своими краями с распорками 3 ствола 1 и с распорками 7 барабана б. Ствол 1 выполнен с диаФрагмой 10, расположенной в одном уровне с листовой вставкой 9.Горизонтальная листовая...

Номер патента: 768758

Опубликовано: 07.10.1980

Авторы: Ореховский, Токарев

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, очередности, печей, программное, угольной

...сравнения фактического отсчета с заданием задатчика 10, Причем, при движении углезагрузочного вагона 1 по верху коксовой батареи 2 первоначально происходит отсчет меток 5 посредством считывающего устройства 15. После совпадения фактически отсчитанного числа меток 5 с заданием в задающем устройстве 11 из считывающего устройства 15 в считывающее устройство 16 выдается разрешение на отсчет меток 6.При совпадении фактического отсчета меток 6 с заданием в задающем устройстве 12 (это совпадение наступает после от5 10 1 э 23 2 3 т 35 4.т 4 гт 50 55 6 ст 65 счета метки 6, расположенной на оси печи, находящийся от подлетсатцей загрузки печи а расстоянии, равном тормозному пути углезагрузочного вагона) из считывающего устройства 16 через командный...

Номер патента: 771308

Опубликовано: 15.10.1980

Авторы: Арадовский, Семенец, Цивин

МПК: E04H 9/02

Метки: башни, здание, многоэтажное, сейсмостойкое, типа

...связей 11, выполненных, например, из стержней или канатов, имеющих элементы натяжения 12.Модификации каркаса могут быть выполнены с шарнирным узлом опирания плит перекрытий 3 на опорный полый ствол 1, по контуру которого закреплены столики 13, и опиранием плит на внутренние и наружные колонны 4 без опирания на ствол 1. При этом между стволом 1 и плитами перекрытия 3 могут быть установлены демпферы 14. Как вариант, допускается панельная схема. При этом плиты перекрытия 3 опирают на диафрагмы 15 (балки-стенки), жестко соединенные с несущим полым стволом 1. Для устойчивой работы каркаса здания в широком диапазоне сейсмических колебаний исходным положением здания является жесткая конструктивная схема с выключаюшимися связями...

Номер патента: 796344

Опубликовано: 15.01.1981

Авторы: Агапов, Квашнин

МПК: E04B 1/346

Метки: башни, вращающийся, например, пол, ресторанателевизионной

...канатоведущий шкив, при этом привод размещен между внутрен ним контуром поворотной рамы и ее геометрическим центром. На фиг, 1 изображена часть вращающегося пола ресторана телевизионной башни с приводом и канатной передачей, на, фиг, 2 - вид по стрелке А на фиг, 1, нафиг. 3 - кинематическая схема канатнойпередачи.Вращающийся пол ресторана содержитпокрьиле, смонтированное на поворотнойраме 1 из кольцевых поясов 2 и 3, привод 4,. размещенный между внутреннимконтуром поворотной рамы и ее геометрическим центром, и канатную передачу 5.Канатная передача включает отводныеканачные блоки 6-15, натяжной блок 16 с грузом17 и бесконечный приводной кана 18. Привод 4 снабжен ременной передачей 19,например клиновой, расположенной горизонтально. На ее...

Номер патента: 802352

Опубликовано: 07.02.1981

Авторы: Мишин, Ореховский, Пуцелык, Темкин, Шрейдер

МПК: C10B 31/10

Метки: башни, затворовугольной, коксовых, очередностиобслуживания, печей, программное

...разре- шение на отсчет меток б, При совпадении Фактического отсчета меток б с заданием в задающем блоке 15 из считывающего блока 19 через командный блок 21 в блок 26 автоматизированной группы механизмов передвижения выдается команда на торможение, В процессе затормаживания хода машины отсчет меток 6 продолжается командным блоком 21. После считывания мет ки б, расположенной по оси заданной печи, иэ командного блока 21 в блок 26 автоматизированной группы механизмов передвижения выдается команда на переход в режиме ползучей скорости 20 и на центровку. Управление перемещением загрузочной машины во время ее центровки осуществляется блоком 32 контроля точности загрузочной машины по оси заданного места ее остановки, воздействующим на блок 26...

Номер патента: 815222

Опубликовано: 23.03.1981

Авторы: Горбачев, Кадуков, Симцис

МПК: E04G 3/10

Метки: антеннойчасти, башни, обслуживания, радиотелевизионной

...4 намотан на барабан подъемной лебедки 5 (5-6 оборотов).При обрыве подъемного каната 4 платформа 2 при помощи инерционных лови телей 8 зависает на канатах 3.Все три лебедки 5 на платформе 2 могут работать синхронно и раздельно и управляются с одного пульта,установленного на ней. , 65 платформа 2 оснащена системой захватов для крепления выдвижных консольных подмостей 9, которые обеспечивают подход к любому вибратору 10 на башне 1.Для уменьшения горизонтальных колебаний платформы 2 во время работы и при ее вертикальном перемещении предназначаются специальные стабилизирующие захваты 11, выполненные в виде временно закрепленной на башне 1 консоли 12 со штангой 13 на конце. На концах штанги 13 установлены поворотные захваты 14, шарнирно...

Номер патента: 817185

Опубликовано: 30.03.1981

Авторы: Коваленко, Рабинович

МПК: E04H 12/00

Метки: башни, монтажа

...монтажным самоходным краном(не показан), монтажную мачту 5 с навешенным на .ней грузовым полиспастом6 устанавливают в соответствии с разработанным проектом производства работ в один из технологических проемовбашни и стропят стропом 7 за поясабашни. П 9 и необходимости технологический проем в теле башни образуют, снимая на период монтажа башни некоторыераскосы и распорки решеток башни.Строп 7 накладывают в месте наложе рния расчалочных вант 4. Опорную часть8 монтажной мачты 5 с помощью дополнительного полиспаста 9 соединяют сФундаментом 2, Этим полиспастом можно менять наклон мачты в плоскостиподъема башни.Грузоподъемный механизм удерживает мачту вертикально до тех пор,пока не будет выбрана слабина вет. вей грузового полиспаста 6 в...

Номер патента: 857221

Опубликовано: 23.08.1981

Авторы: Бутько, Калиберда, Кузьмин

МПК: C10B 45/00

Метки: башни, закрывания, затвора, открывания, угольной

...изакрывания затвора угольной башни,включающем закрепленные на раме вилку и гидро-или пневмоцилиндр, соединенный с вилкой, в котором рама имеет П-образную форму, вилка закрепленана раме посредством двух пар рычагов,шарнирно соединенных с вилкой ирамой, гидро-или пневмОцилиндр зак-реплен на раме шарнирно и его штокшарнирно соединен с одной из пар рычагов.Такое выполнение устройства болеепросто и компактно,На фиг. 1 изображено предлагаемоеустройство, исходное положение; нафиг. 2 - то же, рабочее положение.Устройство для открывания и закрывания затворов угольной башни имеетвилку 1, две пары рычагов 2 и 3, шарнирно соединенных с вилкой 1 и П-образной рамой 4, гидроцилиндр 5, закрепленный посредствбм шарниров 6на П-образной раме 4, Шток 7...

Номер патента: 865784

Опубликовано: 23.09.1981

Авторы: Коваленко, Редин

МПК: C01B 17/76

Метки: башни, конденсатора, работы

...необходимого для превращения окислов азота в мо" 39 лекулярный азот, от количества поступающих на башню-конденсатор газов конт,.ктирования и содержания в них окислов азотаСчч=0,37810 Чг(1,304 Скр++ Ско) (2) где С(н и Чн - расход аммиака,кг/чи м "/ч, соответственно;Ч, - количество газовконтактированиям /ч;Сир и Ср - содержание соответствующих окисловазота в поступающихна башню-конденсатор газахмг/м.На чертеже представлена схема реализации предлагаемого способа. 46Сигналы с датчиков,пропорциональные измеряемым параметрам процесса - количеству газов контактирования 1, поступающих на башню-конденсатор и концентрации 2 в них окислов азота (ИО и МО 2) поступают ваналоговое вычислительное устройство 3, состоящее из блоков и стандартных...

Номер патента: 883294

Опубликовано: 23.11.1981

Авторы: Горбачев, Кадуков

МПК: E04G 3/10

Метки: антенной, башни, обслуживания, радиотелевизионной, части

...баш.ни включает в себя кольцевую подьемную платформу 1, силовой агрегат 2 с грузовым канатом 3, направляющие 4 и тяговый канат 5В качестве силового агрегата 2 используется обычная .электролебедка, установленная у основания ствола 6 башни, Грузовой канат 3 состоит из 55 отдельных секций 7, соединенных между собой разъемным замком Я, выполненным в виде пластины 9 с тремя отвергтия 20 30 40 50 3 88329 эоны), которое содержит кольцевую подъемную платформу, перемещающуюся по жестким направляющим, закрепленным на стволе башни, Ролики, охватывающие эти направляющие, установлены на рабочих площадках, к которым крепятся тяговые канаты. Лодьемная лебедка устанавливается на верхнем балконе. Тяговые канаты подводятся к платформе через...

Номер патента: 887619

Опубликовано: 07.12.1981

Автор: Ореховский

МПК: C10B 31/10

Метки: башни, затворов, коксовых, обслуживания, печей, программное, угольной

...меток 5 считывающим устройством 15. Послесовпадения фактически отсчитанного числа меток 5 с заданием задающего устройства 11 из считывающего устройства 15 в считывающее устройство 16 выдается разрешение на отсчет меток 6. После совпадения фактичес 19 Ького отсчета меток 6 с заданием,задающего устройства 12 ( это совпадение наступает после отсчета метки 6,расположенной на оси печи, находящейся от подлежащей загрузке печи нарасстоянии, равном максимальномутормозному пути загрузочной машины,т.е. тормозному пути машины при самых неблагоприятных условиях) функция отсчета меток 6 передается командному блоку 18 При отсчете командным блоком 18 метки 6, расположеннойна оси печи, находящейся от подлежащей загрузке печи на расстоянии,равном...

Номер патента: 889681

Опубликовано: 15.12.1981

Авторы: Дембо, Зозуля, Тарасенко

МПК: C10B 31/00

Метки: башни, забора, задания, затворов, очередности, рядов, угольной, шихты

...ИЛИ через коммутирующие элементы 2 сигнал приходйт на45 входы элементов 3 памяти для запоминания, с выходов которых сигнал поступает на входы элементов 4 И. После остановки углезагрузочного вагона под рядом затворов включением приводов на открывание затворов сигнал с вагона приходит на запрещающий вход элемента 7 запрета. С этого ряда элемент 7 запирается, Одновременно сигнал с вагона поступает на второй 55 вход элемента 4, что приводит к появлению на выходе этого элемента сигнала, который подается для запоми нания на элемент 5 памяти. С выхода элемента 5 памяти сигнал поступает на основной вход элемента 7 запрета через элемент 6 задержки. Элемент 6 задержки исключает одновременное появление сигналов, приходящих с углезагрузного вагона)...
