Стенд для диагностирования и регулировки распределителя зажигания

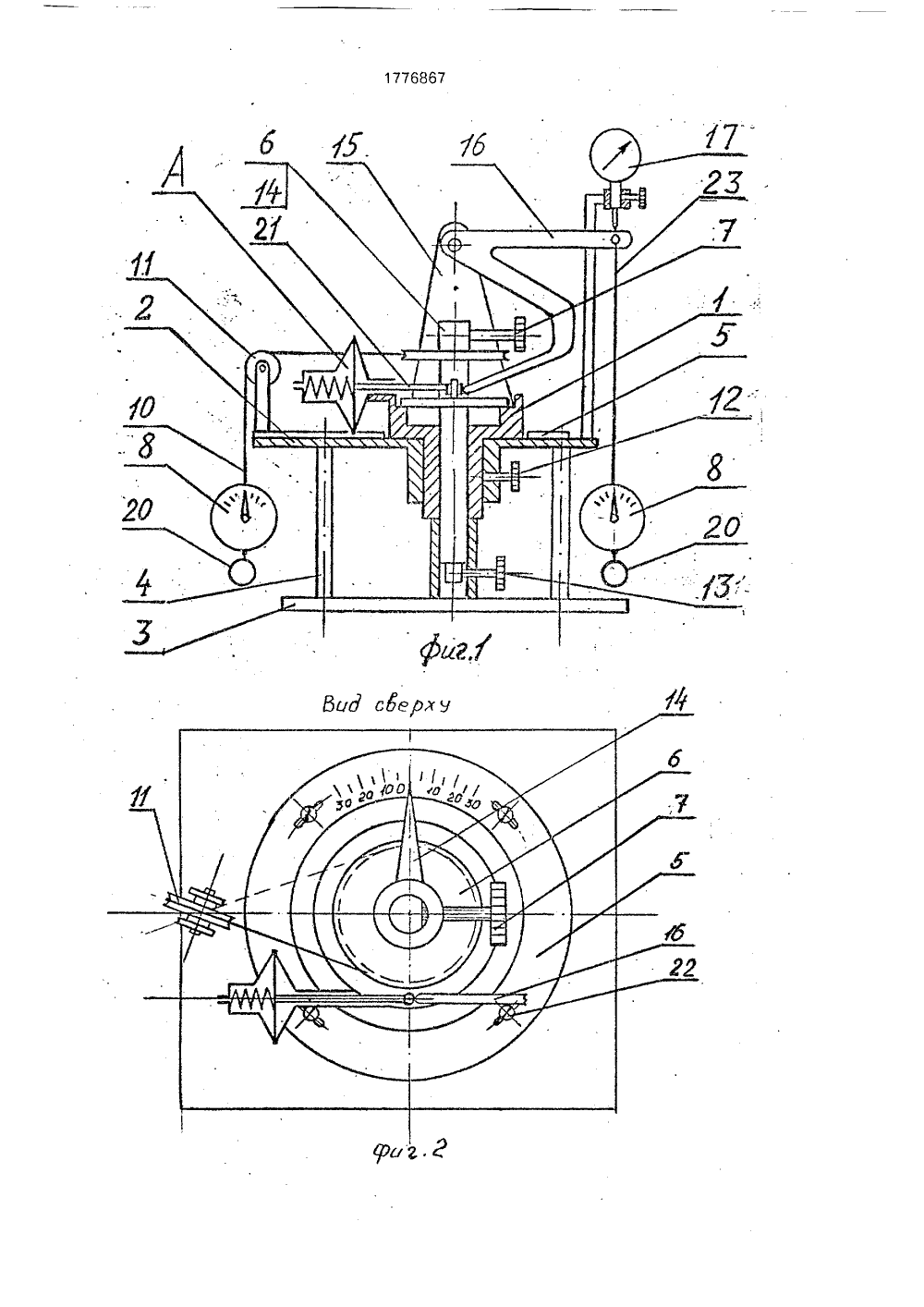

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 Р 02 Р 17/00 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТАВТОРСКОМУ СВИДЕТЕЛЬСТВУ юл. %43едоватеизмереиковвидетелР 02 Р 17Я ДИГНИ РАСП льский инсти ий ство СССР00, 1983.ОСТИРОВАНИЯ ИЕДЕЛ ИТЕЛ Я ЗАИзобретение относится к эксплуатации карбюраторных двигателей внутреннего сгорания, а именно к устройствам для диагностирования и регулировки распределителя закигания.Известен стенд для диагностирования и регулировки распределителя зажигания 11 с центробежным регулятором опережения зажигания, содержащий основание для установки распределителя, фиксатор ведущего вала распределителя, связанный с основанием, нагрузоцное устройство,.измерительную шкалу, стрелку, закрепленную на ведомом валу распределителя и кинематически связанную с нагрузоцным устройством, верхнюю плиту, размещенную на стойках, закрепленных на основании, поворотный лимб с нанесенной на нем шкалой и фиксатором положения лимба, размещенный на верхней плите, вертикальный блок, установленный на лимбе с возможностью вращения относительно вертикальной оси, и горизонтальный блок, жестко связанный(21) 4887334/06 (22) 26.09.90 (46) 23.11.92. Б (71) Научно-иссл диотехницеских (72) Ю.Н.Копейц (56) Авторское с 1 Ф 1112142, кл, (54) СТЕНД ДЛ РЕГУЛИРОВК ЖИГАН ИЯ (57) Испол ьзоДВ С. Сущность ание. диагностирование эобретения:предлагаемьй стенд в отличие от известного позволяет диагностировать центробежный регулятор и вакуумный корректор распределителя зажигания. Это достигается тем, что в предлагаемом стенде на верхней плите установлен двуплеций рычаг с воэможностью качания в плоскости, параллельной оси вала распре- . делителя зажигания, Одно плечо рычага связано с дополнительными нагруэочным и измерительным устройствами, а другое - с тягой вакуумного корректора, имеется фиксатор корпуса распределителя, связанный с верхней плитой стенда. 2 з.п. ф-лы, 3 ил. со стрелкои, причем последняя связана с нагрузоцным устройством при помощи гибкой тяги, проходящей Через оба блока.Недостатком этого стенда является не- комплексное диагностирование, т,к. стенд предназначен для диагностирования только центробежного регулятора, а вакуумный корректор остается непроверенным. На практике большинство распределителей зажигания снабжены вакуумными корректорами, которые так же, как и центробежные О регуляторы изменяют опережение зажигания при работе двигателя. Закон изменения опережения зажигания в зависимости от оборотов двигателя и от нагрузки на двигатель влияет на мощность двигателя, следовательно, на экономицность эксплуатации двигателя,В известном стенде стрелка, закрепленная на ведомом валу распределителя, и горизонтальный блок, жестко связанный со стрелкой, не позволяют проверить вакуумный корректор, Целью изобретения является расширение (11 у 14 кцло 14 аль 14 ых вОзможностей за с"ет проверки вакуумного корректора,Поставленная цель достигается темчто в известном стенде, содержалем основание д 1 л у.тацовки 12 аьгцодеуц 1 е 1 я, сиксз тор ведущего вала распределителя, связанный с Основанием, цаггугч 12 е уст" ройство, измерительную 1 ика 1 у, :.:.рз,1:1. за креплецную на ведомом валу распределителя и кицема 1 ч 2.кС,лэа 14- НУЮ С ЦаГРУЗОЧЦЫМ УСтРОйСтВОМ, 11:".НХ ЦСЧО плиту, размещенную на стойках, закрепленныхх на основании, поворотный лимб с нанесенной на нем шкалой и фиксатором положения лимба, размещенный ца верхней плите, вертикальный Блок, устацовлецнЫй на лимбе с возможносью вра 11 ец 1 л, относительно вертикальной оси, и горизо:1- тальный блок, жестко связанный со с 1 ре 1- кой, причем последняя связа а нагрузочным устройством при помощи гибкой тяги, проходяв,ей через оба блока, дополнительно снабжен фиксирующим элементом распределителя относительно верхней плиты, допог 1 нительцым нагрузочным и измерительным устройствами, а 11 а верхней плите установлен двуплечлй рычаг с возможностью качания в плоскости, параллельной оси вала, причем одно пло и рычага связано с дополц 1 тель 14 ы 1 ли нагрузочньнл и 1 змор 1 Тель ым устройствами, а другое - с тягой вакуумного корректора.Благодаря двуплечему рычагу появляетсяя возможность сж 11 лать пружину вакуумного корректора и одновременно деформировать его диафрагму, тем самым имитируя действие разрежения, котаое возникает В полости 2 азрскения вакуумного корректора при работе двигателя.Использование в качестве рычага горизонтального т 51 гового БЛОка извест 14 ОГО стенда нецелесообразно,;ак как в з 1 ом случае плечо рычага оп 1 одел 5 е 1 ся конструкцией распределител 51 и 1 е позволит уменьшить погрешность передачи усилия на тягу вакуумного корректора, воэцикаощую из-за значительного (10-12) углового перемещения пластины прерывателя, Предлагаемый же рычаг можно увеличить до получения необходимой точности.С увеличением нагрузки на рычаг, а сло. довательно, и на пружину, увеличивается деформация пружины, которая измеряется измерительным устройством. Поскольку силовая характеристика пружины прямолинейна, достаточно определить деформациО при двух значениях нагрузки. Получив данные и сравнив с эталонными, судят о состоянии вакумного . корректора,Сравнительный анализ с прототипом пока" зывает, гго заявляемый стенд отличается наличиемдополнительных признаков. При изучении данной и смежных областей техцики признаки, отличающие заявляемое техцическое решение, в других техническихрешениях не выявлены и, следовательно, обеспечлвают соответствие критериям "новизца" и "суьцествее 1 ое отличие",Нэгрузочное устройство может быть выполнено в виде образцовых грузов или дицямометра, измерительное устройство - в виде индикатора часового типа (например И 4-10 ГОСТ 577-68) или в виде стрелки и15 шкалы. На фиг. 1 приведен стенд, общий вид; цафиг. 2 - то же, вид сверху (крон штейн, нагрузочные устройства и измерительное устройство це показаны); на фиг, 3 - стенд с образцовыми грузами в качестве нагрузочцых устройств и стрелкой со шкалой в качество измерителього устройства.Стенд включает в себя проверяемыйраспределитель 1 (фиг, 1) с вакуумным корректором, закрепленцым на корпусе распределителя, верхню 1 о плиту 2, нижнЕе Основание 3, соединенных стойками 4, лимб 5, гсриэоцпгальцый тяговый блок 6, установлоицыи ца ведомом валу распределителя из з 1 кс 1 ропанцый винтом 7, дицамометр 8 с кольцом 20 или образцовь 1 е грузы 9 (фиг. 3), гибкий т 5 П овый элеме 1 т 10 (фиг. 1), соединяющий дицамомотр с горизонтальным тяговым Блоком 6 через вертикальный блок 11, фиксатор корпуса распределителя 12, фиксатор ведущего вала распределителя 13, стрелку 14 (фиг. 2), жестко связанную с горизонтальным тяговым блоком 6, кронштейн 15, установленный на верхней плите 2,рычаг 16, установленный на оси кронштейна 15 с возможностью вращения вокруг Оси,одиц конец которого упирается в тягу вакуумного корректора 21, а к другому концурычага присоединено нагрузочное устройство 8 (или 9) и измерительное устройство 19 (или 18 и 19), фиксатор лимба 22. Измерительное устройство (индикатор) прикреплен винтом к стойке, которая установлена на верхней плите 2. Нагрузочное устройство присоединено к рычагу 16 при помощи гибкого тягового элемента 23.Стенд работает следу 1 ощим образцом.Проверяемый распределитель 1 (фиг. 1)устанавливается в основание 3 стенда и винтовым фиксатором 13 стопорится его ведущий вал, Горизонтальный тяговый блок 6 со стрелкой 14 устанавливается на ведомый вал распределителя и зажимается фиксатором 7. Дицамометр 8 с кольцом 20 соединяетсл гибким тяговым элементом 10 черезвертикальный отклоняющий блок 11 с горизонтальным тяговым блоком 6. Поворотом лимба 5 относительно стрелки 14 устанавливаот нулевую отметку отсчета и фиксатором 22 (фиг. 2) зажимаот лимб. Прикладывая усилие к кольцу 20 (фиг. 1) динамометра 8, регистрируют его по шкале динамометра (или подвешивая образцовые грузы 9 (фиг, 3), определяют углы отклонения стрелки 14. Полученные значения углов сравнивают с углами отклонения эталонного распределителя, измеренными таким же образом, и судят о техническом состоянии распределителя, Затем фиксируют корпус распределителя при помощи винта 12 (фиг, 1). Индикатор 17 ставят на ноль. К рычагу 16 через динамометр 8 (или подвешивая первый образцовый груз 9) прикладывают перзое (малое) усилие и регистрируют показания по индикатору 17 (или по шкале 19) (фиг. 2). После этого прикладцвают второе(большое) усилие(или подвешиваот второй образцовый груз 9) и регистрируют показание индикатора (или по шкале 19), Сравнивая перемещения тяги вакуумного корректора 21 с перемещениями эталонного распределителя, измеренными таким же образом, судят о техническом состоянии вакуумного корректора.По результатам диагостироввния распределителя прицимаот решение о ремонте изношецнцх деталей, устранении повышенных зазоров в сопряжениях, изменении натяжения пружин или их.замене, Применение предлагаемого стецда повышает точность диагностирования за счет комплексной проверки центробежного регулятора и вакуумного корректора, (в прототипе только центробежного ре-улятора). В результате обеспечивается заданый угол операжеция зажигания и достигается значительцая экономил тоглива,Формула изобретения 1. Стенд для диагностирования и регулировки распределителя зажигания с центробежным регулятором опережения зажиГания, содержащЙ Основание для установ ки распределителя, фиксатор ведущего вала распределителя, связанный с основанием, 5 нагрузочное устройство, измерительнуюшкалу, стрелку, закрепленную на ведомом валу распределителя и кинематически связанную с нагруэочным устройством, верхнюо плиту, размещенную на стойках, 10 закрепленных на основании, поворотныйлимб с нанесенной на нем шкалой и фиксатором положения лимба, размещенный ца верхней плите, вертикальный блок, установленный на лимбе с возможностью вращения 15 относительно вертикальной Оси, и горизонтальный блок, жестко связанный со стрелкой, причем последняя связана с нагрузочным устройством п ри помощи гибкой тяги, проходящей через оба блока, о т л и ч а ю щ и й с я тем, что, с цельюрасширения функциональных возможностей за счет диагностирования вакуумного корректора с тягой, он снабжен фиксирующим элементом распределителя ОтнОси тельно верхней плиты, дополнительныминагрузочцым и иэарительцым устройствами, а на верхней плите установлен дгуплечий рычаг с воэможностью качания в плоскостигараллельцой оси вала, причем Г 0 Од(О плечо рычэга свяэано с дополнительными (агрузочцым и измерительным устройствами, а друГое - с тяГОЙ вакуумноГОкорректора.2 Ств(дппп 1 Огличаюшийсятем, что дополцитальцое измерительное устройство выполнено в виде стрелк , связанной с плечом рьчага, и установленной ца верхней плите дополнительной шкалы, 40 3, Стод по п. 1, о т л и ч а О щ и й с ятем, что дополнительное измертельое устройство выполнено в гиде установленного ца верхнейлите стрслочного ицдикатооа с ножкой, контактирующей с 15 плечом рычага.1776867 Составитель Ю,КопейчиковТехред М.Моргентал Корректор А.Козориз Редак зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарин Заказ 4109 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035. Москва, Ж, Раушская наб., 4/5
