Ждущий мультивибратор

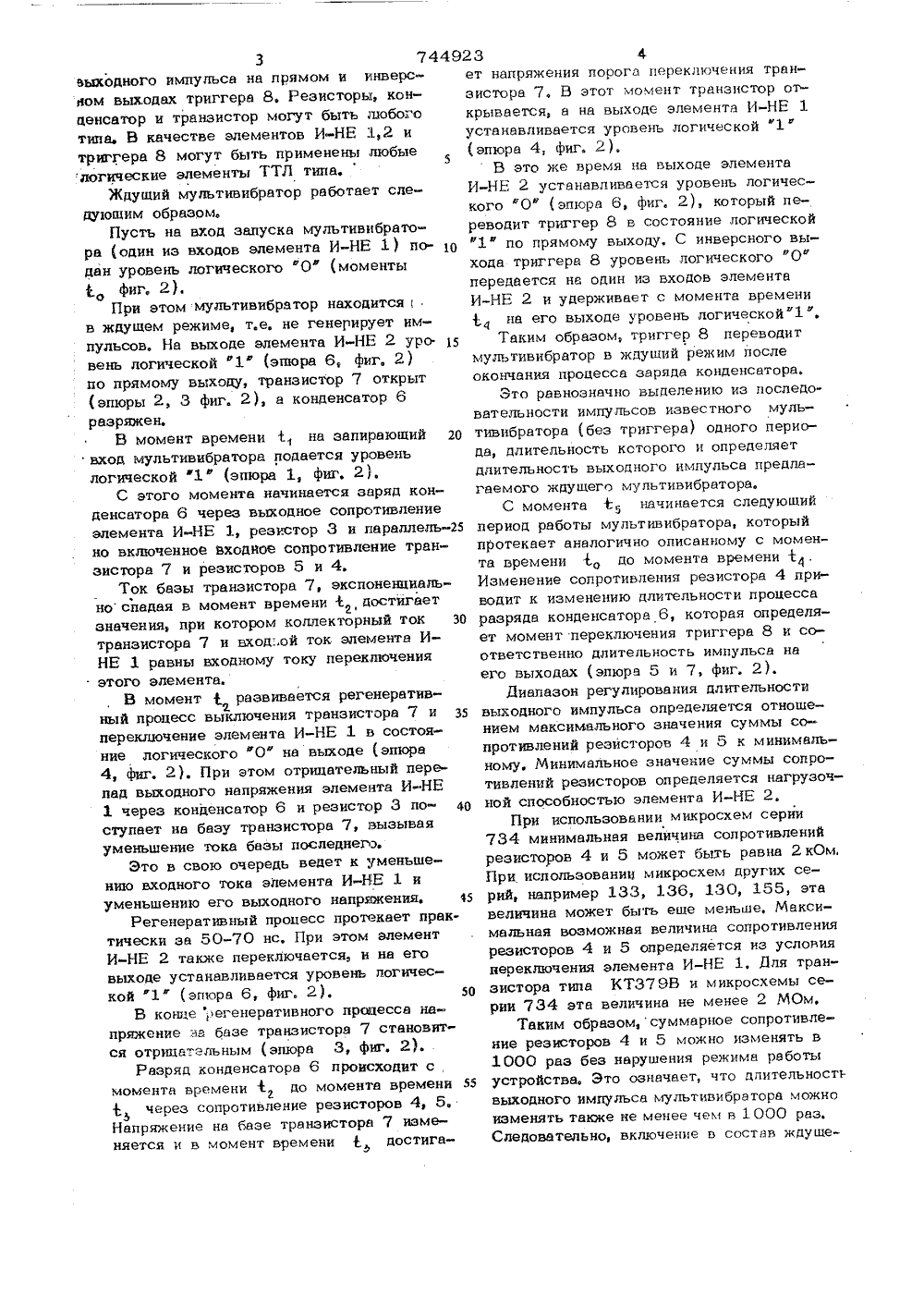

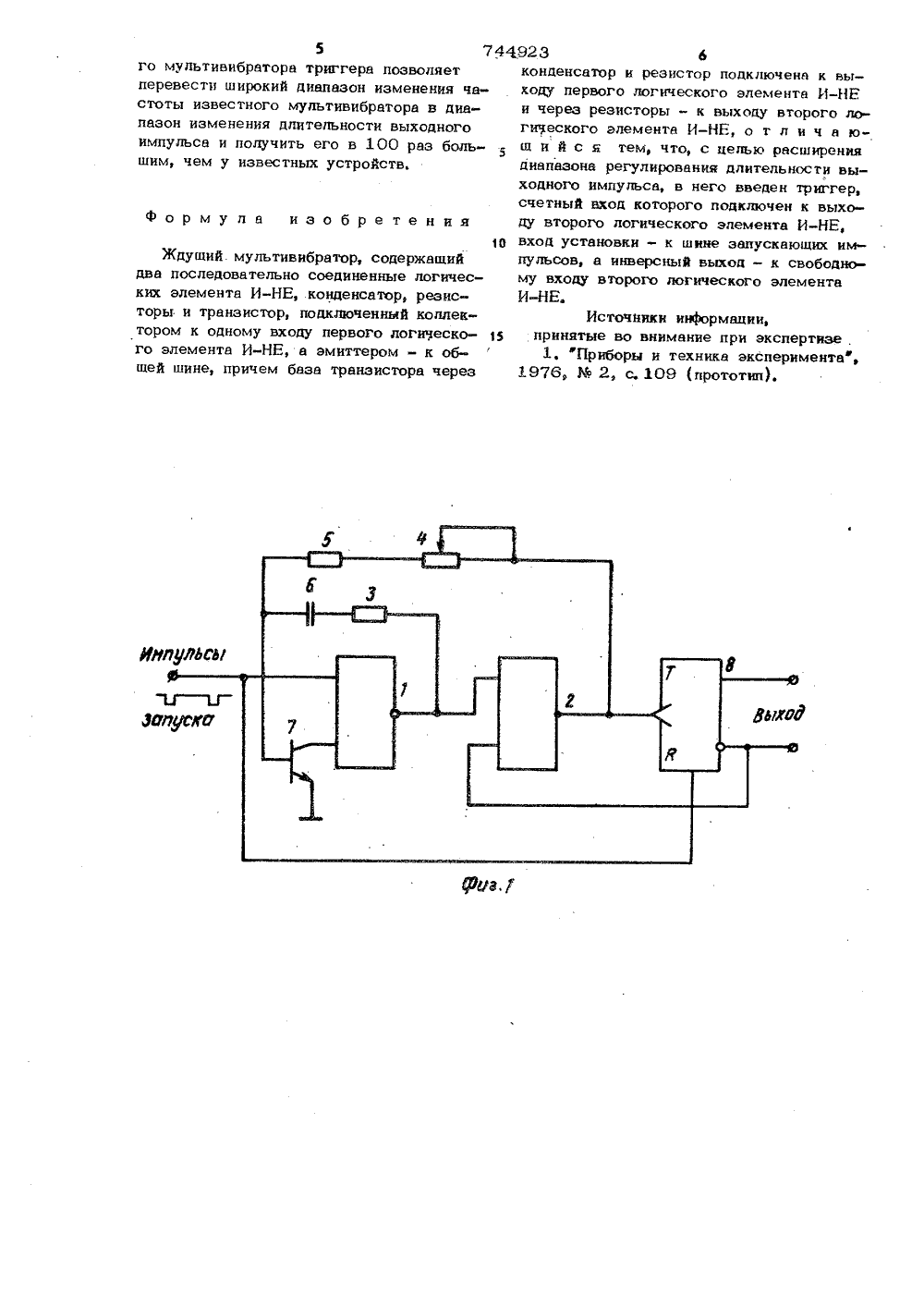

в 744923 Союз СоветскикСоциалистическиеРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУаа делам изобретеиий и открытий(54) ЖДУ 1 ЦИЙ МУЛЬТИВИБРАТОР Изобретение относится к импульсной технике и может использоваться в устройствах, требующих регулировки длительности импульсов, а в частности в телевизионных игровых автоматах, в которых необходимо осуществить перемещение фигуры игрока в пределах поля изображения.Известны ждущие мультивибраторы, содержащие элементы И-НЕ, конденсатор, резисторы транзистор 1 .Известные мультивибраторы имеют недостаточный диапазон регулирования длительности выходного импульса.Целью изобретения является расширение диапазона регулирования длительности15 выходного импульса.Для этого в ждущий мультивибратор, содержащий два последовательно соединенных элемента И-НЕ, конденсатор, резисторы и транзистор, подключенный коллекто 26 ром к одному входу первого логического элемента И-НЕ, а эмиттером - к общей шине, причем база транзистора через конденсатор и резистор подключена к выходу 2первого логического элемента И-НЕ и через резисторы - к выходу второго логического элемента И-НЕ, введен триггер, счетный вход которого подключен к выходу второго логического элемента И-НЕ, вход установки - к шине запускающих импульсов, а инверсный выход - к свободному входу второго логического элемента И-НЕ.На фиг. 1 приведена принципиальная электрическая схема предлагаемого мультивибратора; на фиг, 2 - эпюры напряжений, поясняющие работу мультивибратора.Мультивибратор содержит элементы ИНЕ 1 и 2, резисторы 3-5, конденсаторб, транзистор 7, триггер 8.Напряжение питания подводится на определенные выводы элементов И-НЕ 1, 2 и триггера 8.Номера этих выводов определяются типом применяемых микросхем и по этой причине на фиг, 1 они не обозначены.Изменяя величину сопротивления резнсгора 4, можно регулировать длительность3 7449выходного импульса на прямом и инверсном выходах триггера 8, Резисторы, конденсатор и транзистор могут быть любоготипа, В качестве алементов И-НЕ 1,2 итриггера 8 могут быть применены,пюбыелогические алементы ТТЛ типа.Ждуший мультивибратор работает следующим образом,Пусть на вход запуска мультивибратора (один из входов элемента И-НЕ 1) цо- одан уровень логического "0" (моментыФиг. 2),При атом мультивибратор находится.в ждущем режиме, т.е, не генерирует импульсов. На выходе алемента И-НЕ 2 уро цвень логической "1 (эпюра 6, фиг. 2)по прямому выходу, транзистор 7 открыт(эпюры 2, 3 фиг. 2), а конденсатор 6разряжен,В момент времени 1 на запираюший 20вход мультивибратора подается уровеньлогической "1" (эпюра 1, фиг, 2).С этого момента начинается заряд конденсатора 6 через выходное сопротивлениеэлемента И-НЕ 1, резистор 3 и параллель но включенное входйоа сопротивление транзистора 7 и резисторов 5 и 4,Ток базы транзистора 7, акспоненциальноспадая в момент времени 1 достигаетзначения, при котором коллекторный ток ЗОтранзистора 7 и вход:.ой ток элемента ИНЕ 1 равны входному току переключенияэтого элемента.В моментразвивается регенеративйный процесс выключения транзистора 7 ипереключение элемента И-НЕ 1 в состояние логического "О" на выходе (эпюра4, Фиг, 2). При этом отрицательный перепад выходного напряжения элемента И-НЕ1 через конденсатор 6 и резистор 3 по- Фоступает на базу транзистора 7, вызываяуменьшение тока базы последнего.Это в свою очередь ведет к уменьшению входного тока алемента И-НЕ 1 иуменьшению его выходного напряжения, Ф 5Регенеративный процесс протекает практически зе 50-70 нс, При этом элементИ-НЕ 2 также переключается, и на еговыходе устанавливается уровень логической 1" (эпюре 6, Фиг. 2).50В конце регенеративного процесса напряжение не базе транзистора 7 становится отрицательным (апюра 3, Фиг, 2).Разряд конденсатора 6 происходит смомента времени 1 до момента времени 55через сопротивление резисторов 4, 5.Напряжение не базе транзистора 7 изменяется и в момент временидостига 23 Фет напряжения порога переключения транзисторе 7, В этот момент транзистор открывается, е на выходе элемента И-НЕ 1устанавливается уровень логической "1"( апюр а 4, фиг. 2 ) .В это же время на выходе элементаИ-НЕ 2 устанавливается уровень логического "0 (эпюре 6, Фиг. 2), который переводит триггер 8 в состояние логическойф 1" по прямому выходу. С инверсного выхода триггера 8 уровень логического "Офпередается не один из входов элементаИ-НЕ 2 и удерживает с момента временина его выходе уровень логической 1 ф,Таким образом, триггер 8 переводитмультивибратор в ждущий режим послеокончания процесса заряда конденсатора.Это равнозначно выделению из последовательности импульсов известного мультивибратора (без триггера) одного периода, длительность ксторого и определяетдлительность выходного импульса предлагаемого ждущего мультивибратора,С моментаначинается следующийпериод работы мультивибратора, которыйпротекает аналогично описанному с момента времени 1 О до момента времени 1.Изменение сопротивления резистора 4 приводит к изменению длительности процессаразряда конденсатора 6, которая определяет момент переключения триггера 8 и соответственно длительность импульса неего выходах (эпюре 5 и 7, Фиг. 2).Диапазон регулирования длительностивыходного импульса определяется отношением максимального значения суммы сопротивлений резисторов 4 и 5 к минимальному. Минимальное значение суммы сопротивлений резисторов определяется нагрузочной способностью элементе И-НЕ 2,При использовании микросхем серии734 минимальная величина сопротивленийрезисторов 4 и 5 может быть равна 2 кОм.При использовании микросхем других серий, например 133, 136, 130, 155, этавеличина может быть еше меньше, Максимальная возможная величина сопротивлениярезисторов 4 и 5 определяется из условияпереключения элемента И-НЕ 1, Для транзистора типа КТ 379 В и микросхемы серии 734 эта величина не менее 2 МОм,Таким образом,суммарное сопротивление резисторов 4 и 5 можно изменять в1000 раз без нарушения режиме работыустройства. Это означеет, что длительноствыходного импульса мультивибреторе можноизменять также не менее чем в 1000 раэ,Следовательно, включение в состав ждуще 5 7 го мультивибратора триггера позволяет перевести широкий диапазон изменения частоты известного мупьтивибратора и диапазон изменения длительности выходного импупьса и получить его в 100 раз большим, чем у известных устройств,формуле изобретенияЖдущий мультивибратор, содержащий два последовательно соединенные логических элемента И-НЕ, конденсатор, резисторы и транзистор, подключенный коллектором к одному входу первого догнческого элемента И-НЕ, а эмиттером - к общей шине, причем база транзистора через 44923 бконденсатор и резистор подключена к выходу первого логического элементе И-НЕ и через резисторы - к выходу второго логического элемента И-НЕ, о т л и ч а ющ и й с и тем, что, с цепью расширения диапазона регулировании длительности выходного импульса, в него введен триггер, счетный вход которого подключен к выходу второго логического эпемента И-НЕ, вход установки - к шине запускающих импульсов, а инверсный выход - к свободному входу второго логического элемента И-НЕ.Источникн информацни,принятые во внимание при экспертизе . 1. Приборы и техника эксперимента,1878, В 2, с. 109 (прототип).744923 Составитель В.раулова Техред О. Андре Демчик ректо кто/13 Тираж 995 ЦНИИПИ Государственного комипо делам изобретений и откр 3035, Москва, Ж, Раушска аказ 3680 Подписи а СССР тийнабд, 4/ илиал ППП "Патент", г, Ужгород, ул. Проект
