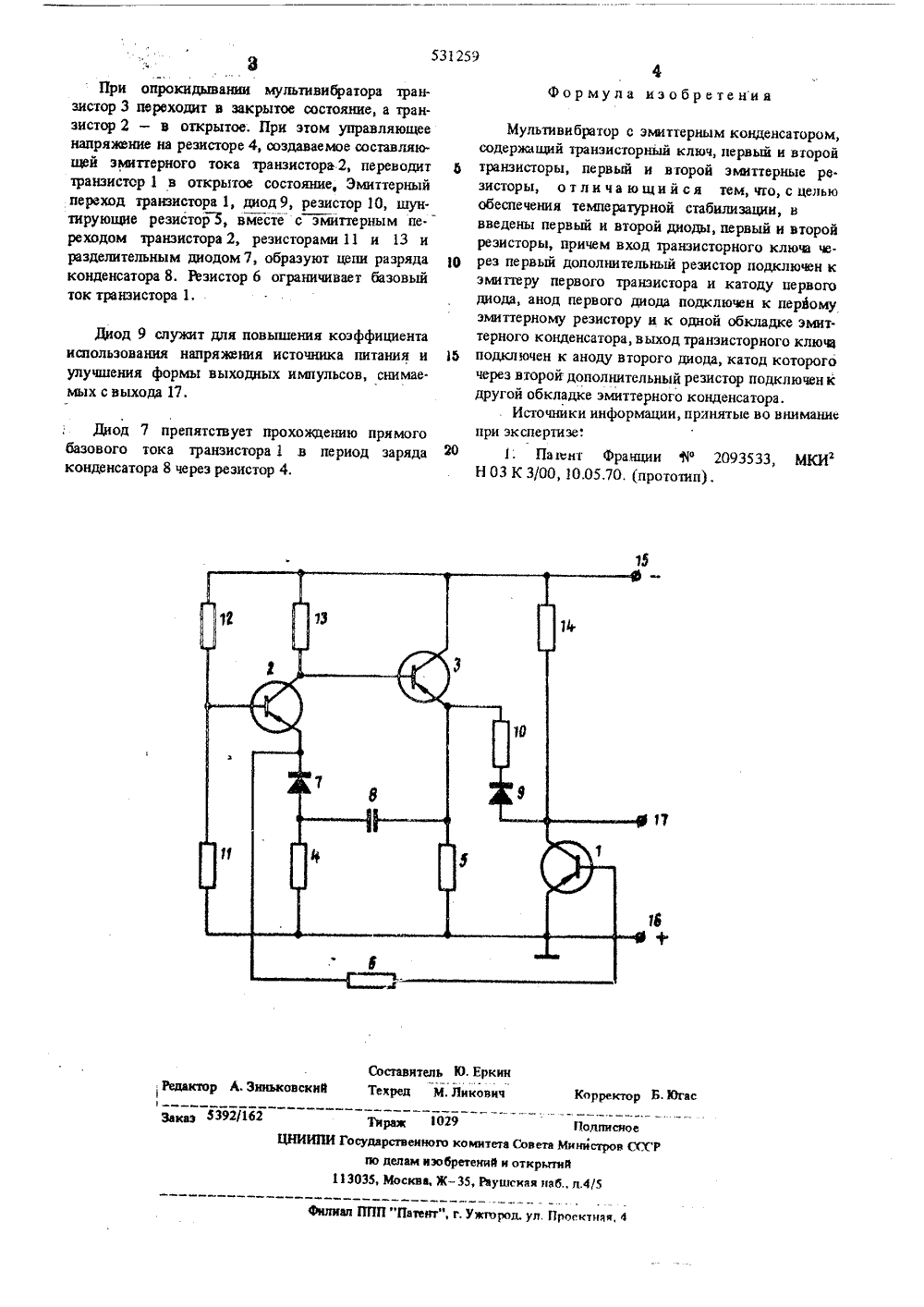

Мультивибратор с эмиттерным конденсатором

Вос, к"ЙИ ОП ИС"А Е ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик(61) Дополнительное к авт, свид-ву - (22) Заявлено 15.11.74. (21) 2075639/2 1) М. Кл,е Н ОЗ К 3/28 исоединени зая асударственныи квинтетСавата Мнннстрав СССРаа делам изааретеннйи аткрытий 3) Приорит) Дата опубликования описания 21.01.77,А. Е. Божко, И, Д, Пузько и В. И. Савчен) Авторы изобрете 71) Заявитель ститут проблем машиностроения АН Украинской СС 4) МУЛЬТИВИБРАТОР С ЭМИТТЕРНЫМ КОНДЕНСАТОРО ого ключа подключен к которого через резистор 10 бкладке эмиттерного конт заряд контерный переходакже " крыт вого тока. Изобретение относится к радиотехнике и может быть использовано в, вычислительных и телевизионных устройствах,Известен мультивибратор с эмиттерным конденсатором, содержащий транзисторный ключ, первый и второй транзисторы, первый и второй эмиттерные резисторы 111.Однако в известном мультивибраторе не предусмотрена температурная стабилизация,Целью изобретения является обеспечение мультивибратора температурной стабилизацией,Для этого в мультивибратор с эмиттерным конденсатором, содержащий транзисторный ключ, первый и второй транзисторы, первый и второй эмиттерные резисторы, введены первый и второй диоды, первый и второй резисторы, причем вход транзисторного ключа через первый дополни. тельный резистор подключен к змиттеру первого транзистора и катоду первого диода, анод первого диода подключен к первому эмитте рному резистору и к одной обкладке эмиттерного конденсатора, выход транзисторного ключа подключен к аноду второго диода, катал которого через второй дополнительный резистор подключен к другой обкладке эмиттерного конденсатора. На чертеже приведена принципиальнаяэлектрическая схема мультивибратора.Мультивибратор с эмиттерным конденсаторомсодержит транзисторный ключ, выполненный натранзисторе 1, транзисторы 2 и 3, резисторы 4 и 5.Вход транзисторного ключа через резистор 6подключен к эмиттеру транзистора 2 и к катодуразделительного диода 7. Анод диода 7 подключенк резистору 4 и к одной обкладке эмиттерного10 конденсатора 8.Выход транзисторнаноду диода 9, катодподключен к другой оденсатора .8,15 Мультивибратор содержит также резисторы11 14, Питание подается на зажимы 15 и 16, Вы.ход 17 подключен к коллектору транзистора 1клюи.Мультивибрвтор с эмиттерным конденсатором20 работает следуюшим образом,В исходном состоянии транзистор 2 закрыт, атранзистор 1 открыт. Происходиденсатора 8 через резистор 4 и эмиттранзистора 3. Транзистор 1 твследствие отсутствия прямого баэо. Знньковскнй орректор Б. Югас Заказ 5392/16 бретений и открьпнйЖ - 35, Раушская иаб., л.4/5 гирей029 ПодписноеИПИ Государственного комитета Совета Министров СГС по делам н13035, Москва Фнлнал ППП "Патент", г. Ужтород, уд. Проектная,ЗПри опрокидывании мультивибратора транзистор 3 переходит в закрытое состояние, а транзистор 2 - в открытое. При этом управляющее напряжение на резисторе 4, создаваемое составляю. щей эмиттерного тока транзистора 2, переводит б транзистор 1 в открытое состояние, Эмиттерный переход транзистора 1, диод 9, резистор 10, шунтирующие резистор 5, вместе с эмиттерным пе.реходом транзистора 2, резисторами 11 и 13 и разделительным диодом 7, образуют цепи разряда 1 п конденсатора 8. Резистор 6 ограничивает базовый ток транзистора 1,Диод 9 служит для повышения коэффициентаиспользования напряжения источника питания и йулучшения формы выходных импульсов, снимае.мых с выхода 17. Диод 7 препятствует прохождению прямогобазового тока транзистора 1 в период заряда И 1конденсатора 8 через резистор 4,4 Фор мула изобретенияМультивибратор с эмиттерным конденсатором, содерхащий транзисторный ключ, первый и второй транзисторы, первый и второй эмиттерные ре. зисторы, о т л и ч а ю щ и й с я тем, что, с целью обеспечения температурной стабилизации, в введены первый и второй диоды, первый и второй резисторы, причем вход транзисторного ключа через первый дополнительный резистор подключен к эмиттеру первого транзистора и катоду первого диода, анод первого диода подключен к первому эмиттерному резистору и к одной обкладке эмиттерного конденсатора, выход транзисторного клющ подключен к аноду второго диода, катод которого через второй дополнительный резистор подключен к другой обкладке эмиттерного конденсатора,Источники информации, принятые во внимание при экспертизе.1. Па унт Франции ФР 2093533, МКИа Н 03 К 3/00, 10.05,70, (прототип) .
