Стенд для испытания гусеничных тракторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

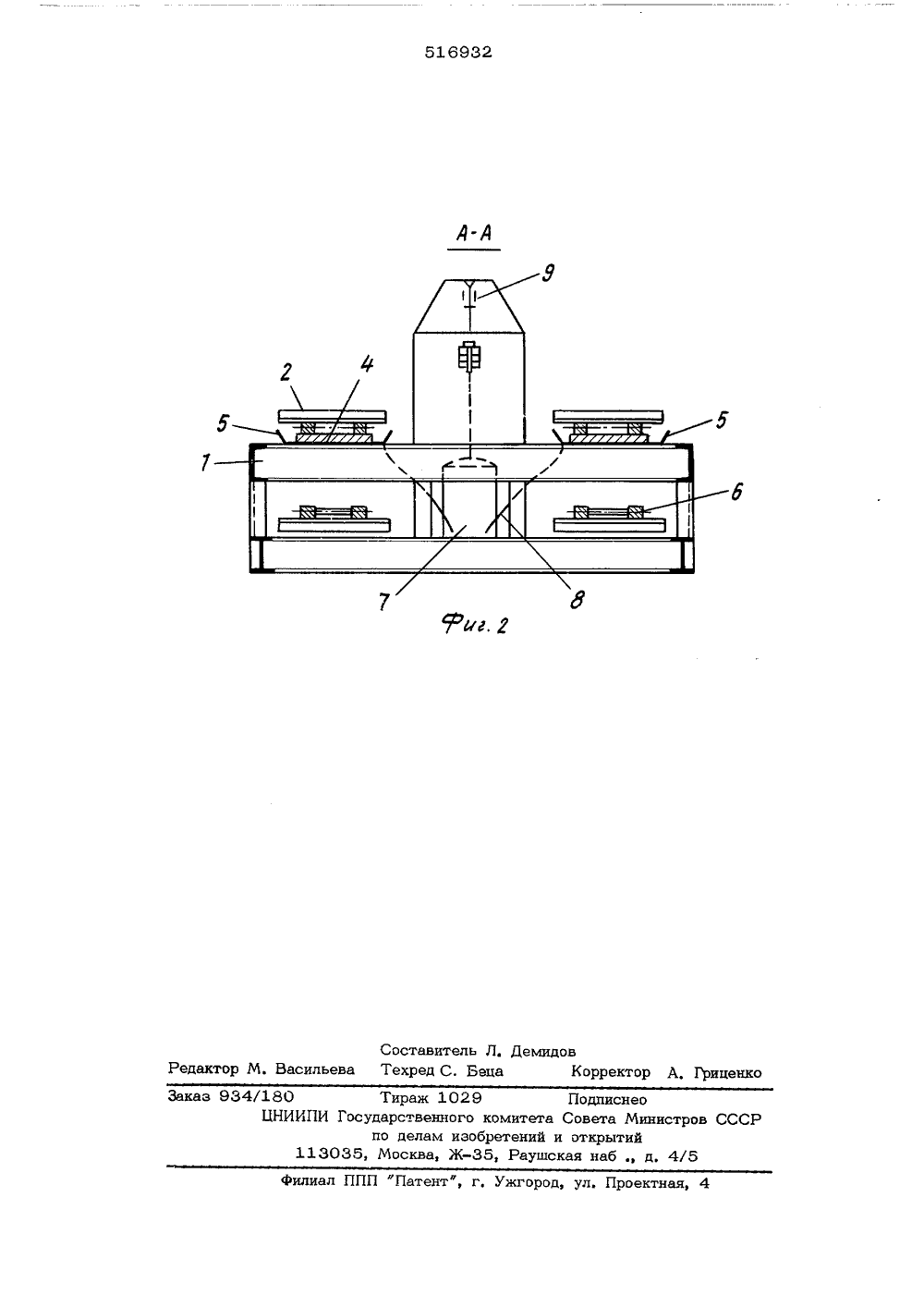

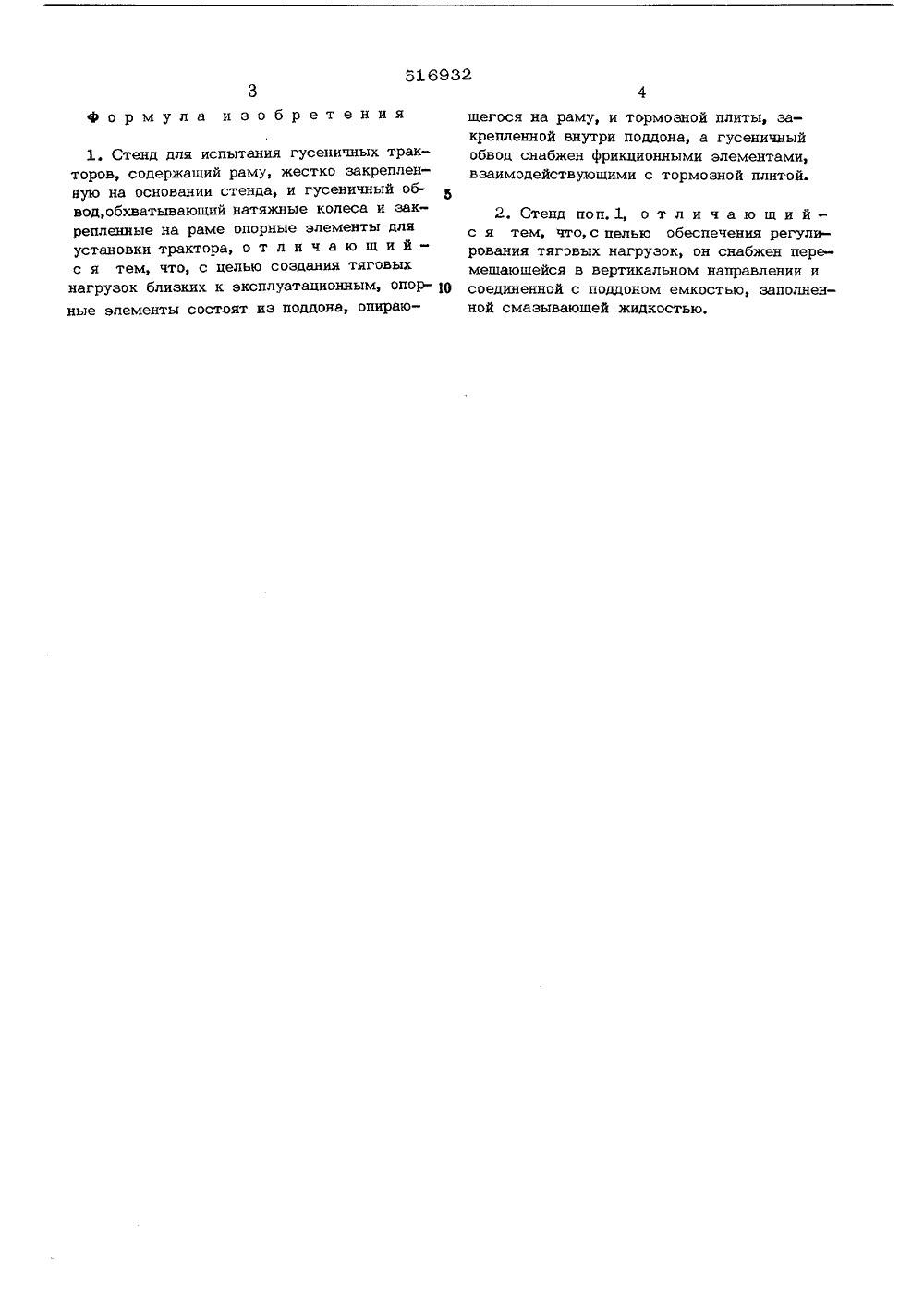

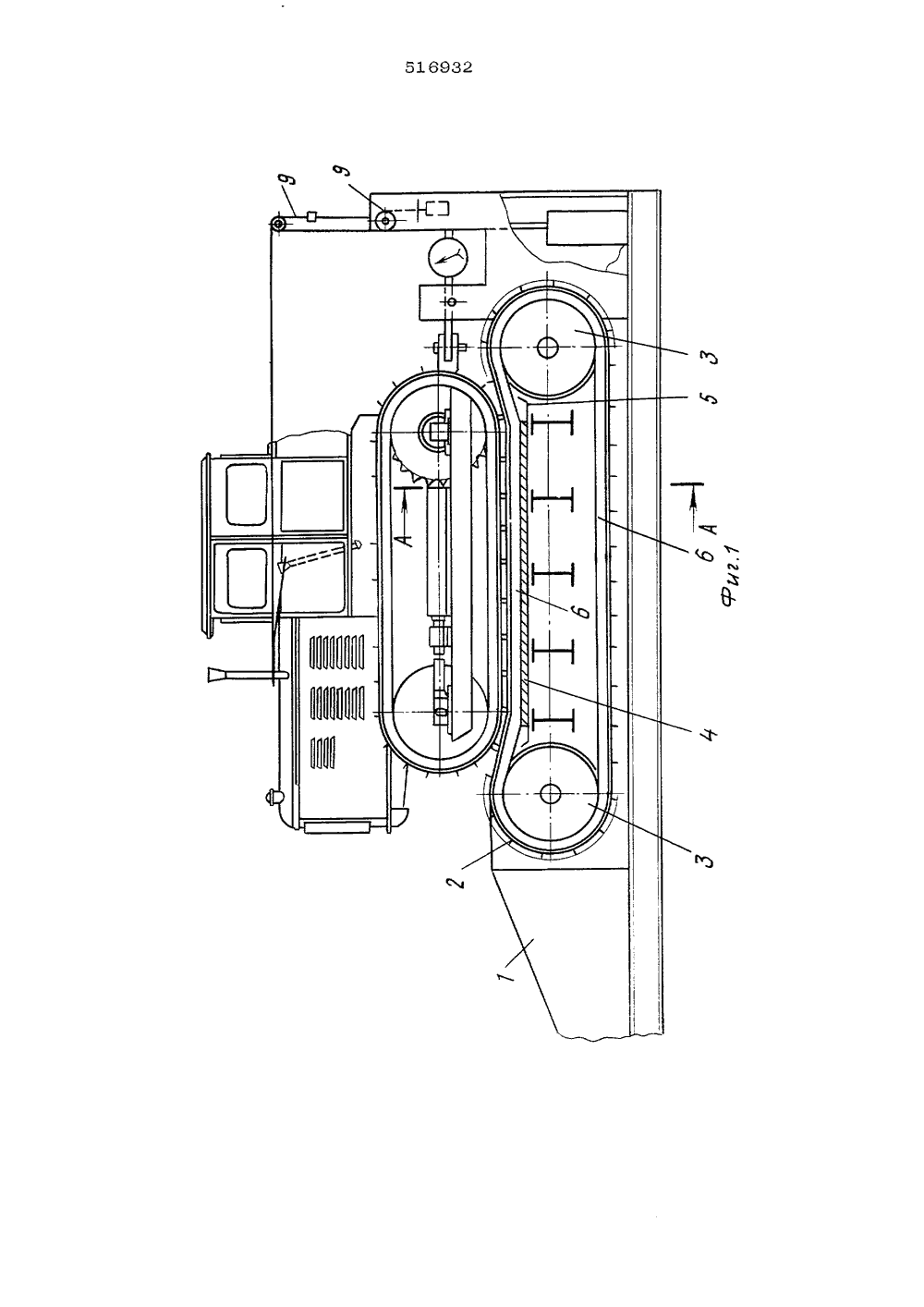

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(11) 516932 К АВТОРСКОМУ СВИДЕПЛЬСТВ 61) Дополнительное к авт. свид-ву22) Заявлеио 06,09,74 (21) 2057489/1 М 17/ нием заявкис присоеди (23) Приори асударственный комитетСовета Министров СССРпо делам изобретенийи открытий ет) Дата бликования описания 16.06,77 72) Авторы изобретения Е, В, Агошков, В, Ф. Путанкин и В, А, Зим Проектно-конструкторское бюро по механизации эн строительстватическог 1) Заявител Я ИСПЫТАНИЯ ГУСЕНИЧНЫХРА КТОРОВ 54) СТЕ Изобретение относится к тракторостроению и ремонту тракторов.Известны стенды для испытания тракторов, содержащие раму, жестко закрепленную на основании стенда, и гусеничный обвод, охватывающий натяжные колеса и закрепленные на раме опорные элементы для установки трактора. известный стенд не позволяет соз-щые нагрузки, близкие к эксплуатаО ие тяоннь говь 15Зто достигается тем, что опорные элементы состоят из поддона, опирающегося на раму, и тормозной плиты, закрепленной внутри поддонов, а гусеничный обвод снабжен фрикционными элементами, взаимодействующими ао с тормознойплитой. С целью обеспечения регулирования тяговых нагрузок стенд снабжен перемещающейся в вертикальном направлении и соединенной с поддоном емкостью, заполненной смазывающей жидкостью. дать тяговционным.Целью изобретения является созд х нагрузок, близких к эксплуата На фиг. 1 показан стенд, вид сбоку; на фиг, 2 показан разрез по А-А на фиг. 1.Стенд состоит из рамы 1, жестко закрепленной на основании, и гусеничного обвода 2, охватываюшего натяжные колеса 3. В качестве опорных элементов гусеничного обвода 2 служит тормозная плита 4, установленная внутри поддона 5 и опирающаяся на раму 1. Гусеничный обвод 2 снабжен фрикционными элементами 6, которые взаимодействуют с тормозной плитой 4. Емкость 7 заполнена смазывающей жидкостью и соединена трубопроводами 8 с поддоном 5, Емкость 7 с помощью блочной системы 9 может подниматься выше уровня и опускаться ниже уровня поддона 5.При работе стенда емкость 7 может опускаться ниже уровня поддона 5, при этом масло с поддона стекает, и сила трения фрикционных элементов и соответственно сопротивление движечию трактора увеличиваются. При подъеме емкости 7 масло поступает в поддон сила трения и соответственно сопротивление движению трактора уменьшаетформула изобретения 1. Стенд для испытания гусеничных тракторов, содержащий раму, жестко закрепленную на основании стенда, и гусеничный о вод,обхватывающий натяжные колеса и закрепленные на раме опорные элементы для установки трактора, о т л и ч а ю щ и й - с я тем, что, с целью создания тяговых нагрузок близких к эксплуатационным, опор- р ные элементы состоят из поддона, опирающегося на раму, и тормозной плиты, закрепленной внутри поддона, а гусеничный обвод снабжен фрикционными элементами, взаимодействующими с тормозной плитой. 2. Стенд поп, 1, о т л и ч а ю ш и й - с я тем, что, с целью обеспечения регулирования тяговых нагрузок, он снабжен перемещающейся в вертикальном направлении и соединенной с поддоном емкостью, заполненной смазывающей жидкостью.5169324-АСоставитель Л, Демидов Редактор М. Васильева Техред С. Беца Корректор А, Гриценко Заказ 934/180 Тираж 1029 Подписнео БНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5филиал ППП фПатент, г, Ужгород, ул. Проектная, 4
