Стенд для разборки-сборки передних мостов тракторов

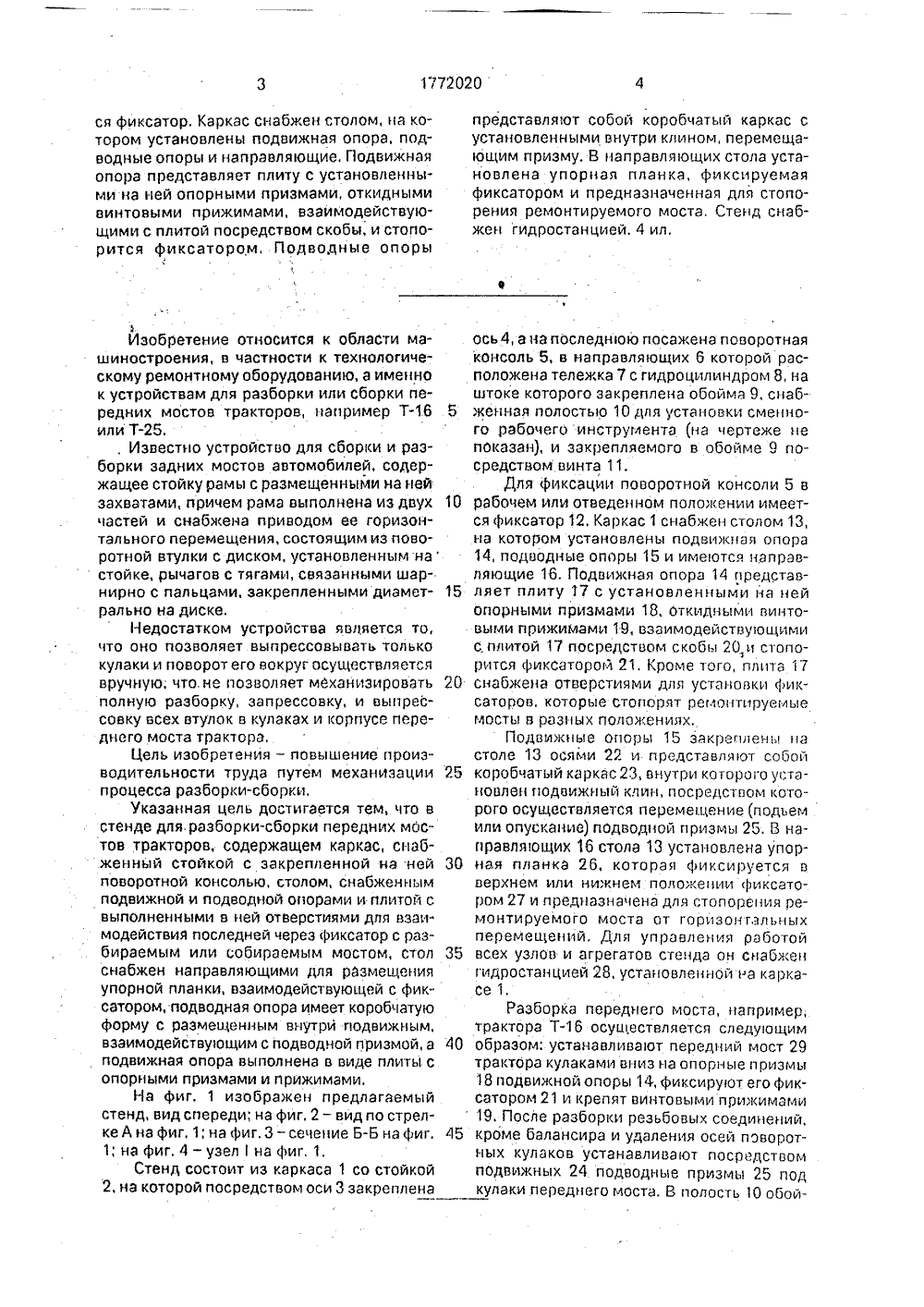

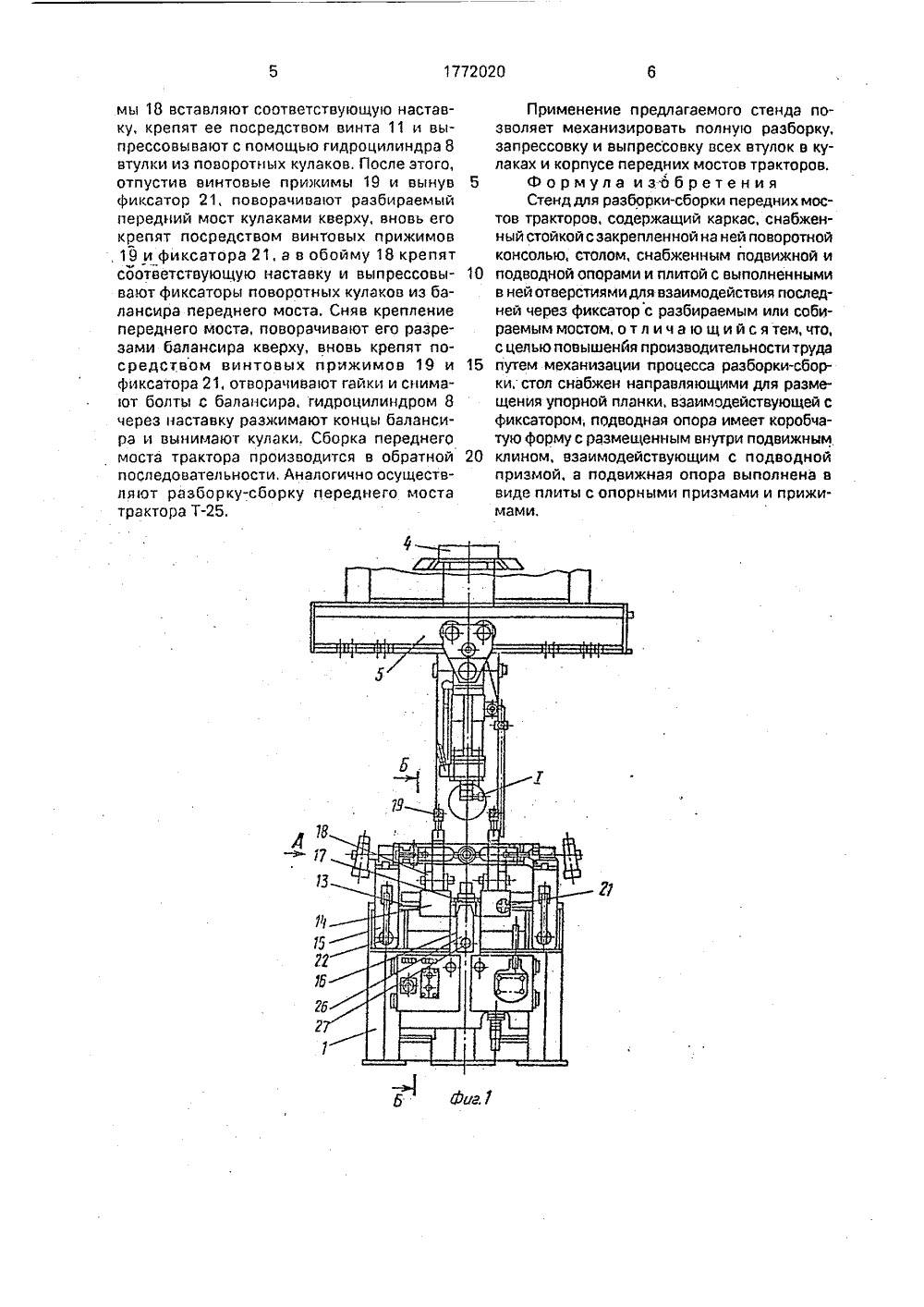

)5 В 60 3 5/00 институт В.И,ЦарьРКИ П иностроему ремонОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СС,.Ы 21772020 А 1 2тному оборудованию. Цель изобретения - повышение производительности труда путем механизации процесса разборки-сборки, Стенд состоит из каркаса со стойкой, на которой посредством одной оси закреплена другая ось, На последнюю посажена поворотная консоль в направляющих, на которой расположена тележка с гидроцилиндром, Нэ штоке гидроцилиндра закреплена обойма. снабженная полостью, для установки сменного рабочего инструмента, Для Фиксации поворотной консоли в рабочем или отведенном положении имеет.1772020 ся фиксатор. Каркас снабжен столом, на котором установлены подвижная опора, подводные опоры и направляющие. Подвижная опора представляет плиту с установленными на ней опорными призмами, откидными винтовыми прижимами, взаимодействующими с плитой посредством скобы, и стопорится фиксатором, Подводные опоры Изобретение относится к области машиностроения, в частности к технологическому ремонтному оборудованию, а именнок устройствам для разборки или сборки передних мостов тракторов, например Т или Т., Известно устройство для сборки и разборки задних мостов автомобилей, содержащее стойку рамы с размещенными на нейзахватами, причем рама выполнена иэ двухчастей и снабжена приводом ее горизонтального перемещения, состоящим из поворотной втулки с диском, установленным настойке, рычагов с тягами, связанными шарнирно с пальцами, закрепленными диаметрально на диске,Недостатком устройства является то,что оно позволяет выпрессовывать толькокулаки и поворот его вокруг осуществляетсявручную, что. не позволяет механизироватьполную разборку, запрессовку, и выпрессовку всех втулок в кулаках и корпусе переднего моста трактора.Цель изобретения - повышение производительности труда путем механизациипроцесса разборки-сборки,Указанная цель достигается тем, что встенде для. разборки-сборки передних мостов тракторов, содержащем каркас, снабженный стойкой с закрепленной на нейповоротной консолью, столом, снабженнымподвижной и подводной опорами и плитой свыполненными в ней отверстиями для взаимодействия последней через фиксатор с разбираемым или собираемым мостом, столснабжен направляющими для размещенияупорной планки, взаимодействующей с фиксатором, подводная опора имеет коробчатуюформу с размещенным внутри подвижным,взаимодействующим с подводной призмой, аподвижная опора выполнена в виде плиты сопорными призмами и прижимами.На фиг, 1 изображен предлагаемыйстенд, вид спереди; на фиг, 2 - вид по стрелке А на фиг. 1; на фиг.3 - сечение Б-Б на фиг.1, на фиг. 4 - узел 1 на фиг, 1,Стенд состоит из каркаса 1 со стойкой2, на которой посредством оси 3 закреплена представляют собой коробчатый каркас с установленными внутри клином, перемещающим призму, В направляющих стола установлена упорная планка, фиксируемая фиксатором и предназначенная для стопорения ремонтируемого моста. Стенд снабжен гидростанцией. 4 ил,ось 4, а на последнгою посажена поворотнаяконсоль 5, в направляющих 6 которой расположена тележка 7 с гидроцилиндром 8, наштоке которого закреплена обойма 9, снаб 5 женная полостью 10 для установки сменного рабочего инструмента (на чертеже непоказан), и закрепляемого в обойме 9 посредством винта 11.Для фиксации поворотной консоли 5 в10 рабочем или отведенном положении имеется фиксатор 12. Каркас 1 снабжен столом 13,на котором установлены подвижная опора14, подводные опоры 15 и имеются направляющие 16, Подвинсная опора 14 представ 15 ляет плиту 17 с установленными на нейопорными призмагли 18, откидными винтовыми прижимами 19, взаимодействующимис плитой 17 посредством скобы 20,и стопорится фиксатором 21, Кроме того, плита 1720 снабжена отверстиями для установки фиксаторов, которые стогорят ремонтируемыемосты в разных положениях.Подвижные Опорь 1 15 за крегглен ц настоле 13 осями 22 и представляют собой25 коробчатый каркас 23, внутри которого установлен подвижггый клин, посредством которого осуществляется перемещение (подъемили опускание) подводной призмы 25. В наггравля ощих 16 стола 13 установлена упор 30 ная планка 26, которая фиксируется вверхнем или нижнем положении фиксатором 27 и предназначена для стопорения ремонтируемого моста от горизонтальныхперемещений. Для управления работой35 всех узлов и агрегатов стенда он снабженгидростанцией 28, установленнойа каркасе 1,Разборка переднего моста, например;трактора Тосушествляется следующим40 образом: устанавливают передний мост 29трактора кулаками вниз на опорные призглы18 подвижной опоры 14, фиксируют его фи- ксаторол 2 и крепят винтовыми прижимами19. После разборки резьбовых соединений,45 крогле балансира и удаления осей поворотных кулаков устанавливают посредствомподвижных 24 подводные призмы 25 подкулаки переднего моста. В полость 1 О обой 1772020мы 18 вставляют соответствующую наставку, крепят ее посредством винта 11 и выпрессовывают с помощью гидроцилиндра 8 втулки из поворотных кулаков. После этого, отпустив винтовые прижимы 19 и вынув 5 фиксатор 21, поворачивают разбираемый передний мост кулаками кверху, вновь его крепят посредством винтовых прижимов , 19 и фиксатора 21, а в обойму 18 крепят соответствующую наставку и выпрессовы вают фиксаторы поворотных кулаков из балансира переднего моста. Сняв крепление переднего моста, поворачивают его разрезами балансира кверху, вновь крепят посредством винтовых прижимов 19 и 15 фиксатора 21, отворачивают гайки и снимают болты с балансира, гидроцилиндром 8 через наставку разжимают концы балансира и вынимают кулаки. Сборка переднего моста трактора производится в обратной 20 последовательности, Аналогично осуществляют разборку-сборку переднего моста трактора Т. Применение предлагаемого стенда позволяет механизировать полную разборку, запрессовку и выпрессовку всех втулок в кулаках и корпусе передних мостов тракторов.Формула изобретения Стенд для разборки-сборки передних мостов тракторов, содержащий каркас, снабженный стойкой с закрепленной на ней поворотной консолью, столом, снабженным подвижной и подводной опорами и плитой с выполненными в ней отверстиями для взаимодействия последней через фиксатор с разбираемым или собираемыммостом, отл ича ю щийс ятем,что, с целью повышенйя производительности труда путем механизации процесса разборки-сборки, стол снабжен направляющими для размещения упорной планки, взаимодействующей с фиксатором, подводная опора имеет коробчатую форму с размещенным внутри подвижным клином, взаимодействующим с подводной призмой, а подвижная опора выполнена в виде плиты с опорными призмами и прижимами,1772020 20 Составитель А.ФроловТехред М.Моргентал А.Козор Корре Редактор Производственно-издательский комбинат "Патент", г. Ужгород, уг.,Гагарина. 10 каз 3807 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
