Устройство для формирования стопы листов

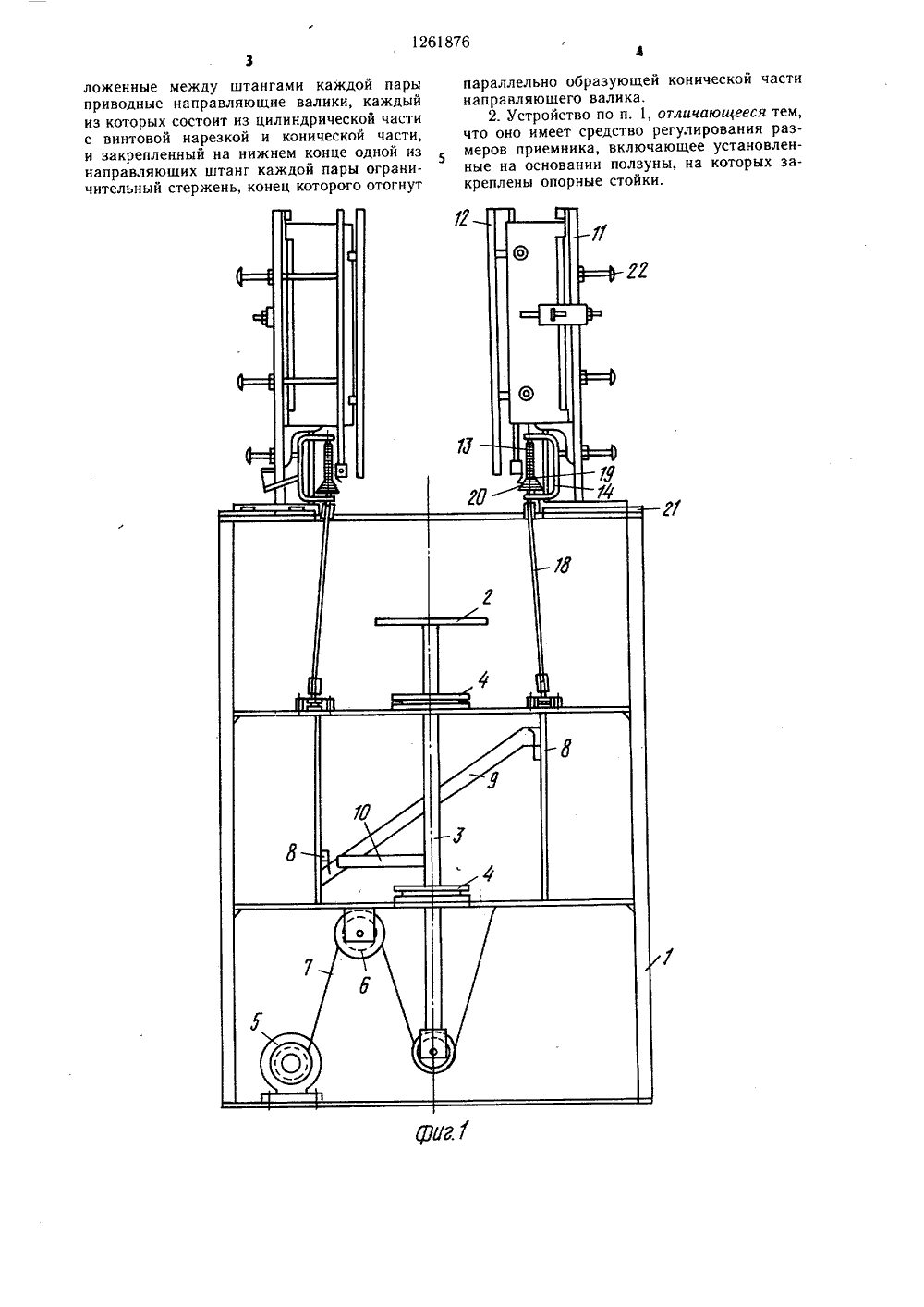

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Патент США4274623, кл. 271-217,опублик. 1981,(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СТОПЫ ЛИСТОВ(57) Изобретение относится к устройствамдля формирования стопы листов бумагии позволяет формировать стопу листов с винтообразной торцовой поверхностью. Стопу листов бумаги устанавливают на платформу так, чтобы противоположные углы стопы листов были расположены между направляющими штангами 12 каждой пары. Включают привод валиков3 и после этого привод опорной платформы, которая начинает опускаться вертикально вниз и одновременно поворачиваться вокруг оси штока 3 с помощью направляющей и стержня. Углы листов стопы бумаги при опускании стопы скользят по винтовой нарезке цилиндрической части валиков 13 и постепенно переходят на их коническую рифленую поверхность. Указанное движение при одновременном опускании и повороте платформы со стопой обеспечивает поворот каждого листа и формирование таким образом винтообразной формы стопы. 1 з. п. ф-лы, 4 ил.формула изобретения Изобретение относится к устройствам для формирования стопы листов бумаги и может быть использовано в целлюлознобумажной и полиграфической промышленности.Целью изобретения является формирование стопы листов с винтообразной торцовой поверхностью.На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 и 4 - направляющие элементы.Устройство для формирования стопы (фиг. 1) содержит основание 1, выполненное в виде каркаса, опорную платформу 2, привод ее перемещения в вертикальном направлении и поворота платформы 2 и приемник для стопы листов. Опорная платформа 2 закреплена на штоке 3, который установлен на подшипниках 4 с возможностью вертикального перемещения и поворота вокруг своей оси. Привод для вертикального перемещения платформы 2 включает электродвигатель 5, шкивы 6, тросик 7 и концевые выключатели 8. Для поворота платформы 2 привод включает направляющую 9 и стержень 1 О, Направляющая 9 выполнена наклонной и расположена на цилиндрической поверхности, ось цилиндра совпадает с осью штока 3, Стержень 10 консольно закреплен на штоке 3, а свободный конец стержня 10 взаимодействует с направляющей 9, Приемник для стопы листов (фиг. 1, 3 и 4) установлен на основании 1 и включает опорные стойки 11 и две пары направляющих штанг 12 для фиксации углов стопы, закрепленных на стойках 11. Устройство имеет механизм фиксации и ориентации стопы листов. На стойках 11 установлены приводные направляющие валики 13 между направляющими штангами 12 каждой пары. Каждый валик 13 имеет цилиндрическую часть, переходящую в коническую часть, и две цапфы, с помощью которых валик помещен в скобе 14 (фиг. 3), На цилиндрической части каждого валика 13 выполнена винтовая нарезка, а на конической части - рифли в виде накладок на поверхности конуса. Привод валиков 13 включает электродвигатель 15, шкивы 16, пассики 17 и карданы 18. Нижние концы карданов 18 соединены со шкивами 16, а верхние - с цапфами приводных валиков 13. На нижнем конце одной из направляющих штанг 12 каждой пары закреплен ограничительный стержень 19, конец которого отогнут параллельно образующей конической части приводного направляющего валика 13 и образует с ней зазор 20.Устройство имеет средство регулирования размеров приемника по формату листов. Средство включает ползуны 21, установленные на основании 1 и на которых закреплены опорные стойки 11 с элементами приемника. 5 10 15 20 25 30 35 40 45 50 55 Кроме того, для тонкой регулировки имеются регулировочные винты 22.Устройство работает следующим образом.Предварительно с помощью привода платформу 2 устанавливают в верхнее положение, Стопу листов бумаги устанавливают на платформу 2 так, чтобы противоположные углы стопы листов были расположены между направляющими штангами 12 каждой пары, Включают привод валиков 13 и после этого привод опорной платформы 2, которая начинает опускаться вертикально вниз и одновременно поворачиваться вокруг оси штока 3 с помощью направляющей 9 и стержня 10, конец которого скользит по направляющей 9, Углы листов стопы бумаги при опускании стопы скользят по винтовой нарезке цилиндрической части валиков 13 и постепенно переходят на их коническую рифленую поверхность, размещаясь при этом в зазоре 20 между ограничительными стержнями 19 и конической поверхностью валиков 13. Указанное движение при одновременном опускании и повороте платформы 2 со стопой обеспечивает поворот каждого листа и формирование таким образом винтообразной формы стопы. С помощью концевого выключателя 8 платформа 2 вместе со сформированной винтообразной стопой останавливается. В случае необходимости изменения формата листов стопы производят регулировку положения элементов приемника с помощью ползунов 21 и регулировочных винтов 22,Конструкция предлагаемого устройства обеспечивает его надежную работу и качественное формирование винтообразной стопы листов бумаги с целью повышения удобства отделения листов от стопы. Кроме того, формирование стопы листов бумаги может быть использовано для придания стопе декоративного вида.Фиксирование положения листов может быть произведено с одной стороны стопы, например, с помощью клея. 1. Устройство для формирования стопы листов, содержащее основание, опорную платформу, привод ее перемещения в вертикальном направлении и поворота, механизм фиксации и ориентации стопы листов и приемник для стопы листов, отличающееся тем, что, с целью формирования стопы листов с винтообразной торцовой поверхностью, приемник для стопы листов состоит из смонтированных на основании опорных стоек и двух пар направляющих штанг для фиксации углов стопы, механизм фиксации и ориентации стопы листов содержит распо 1261876ложенные между штангами каждой пары приводные направляющие валики, каждый из которых состоит из цилиндрической части с винтовой нарезкой и конической части, и закрепленный на нижнем конце одной из направляющих штанг каждой пары ограничительный стержень, конец которого отогнут параллельно образующей конической части направляющего валика.2. Устройство по п. 1, отличающееся тем, что оно имеет средство регулирования размеров приемника, включающее установленные на основании ползуны, на которых закреплены опорные стойки.1261876 г. У Е. Кравченкорес Редактор И. ШЗаказ 5273/16 липенк Составитель улла Техред И. Ве Тираж 590 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж - 35, Рау лиал ППП Патент, г. УжгоКорректор Л Подписное комитета СССР и открытий ская наб д, 4/5 од, ул. Проектная, 4
