Форсунка

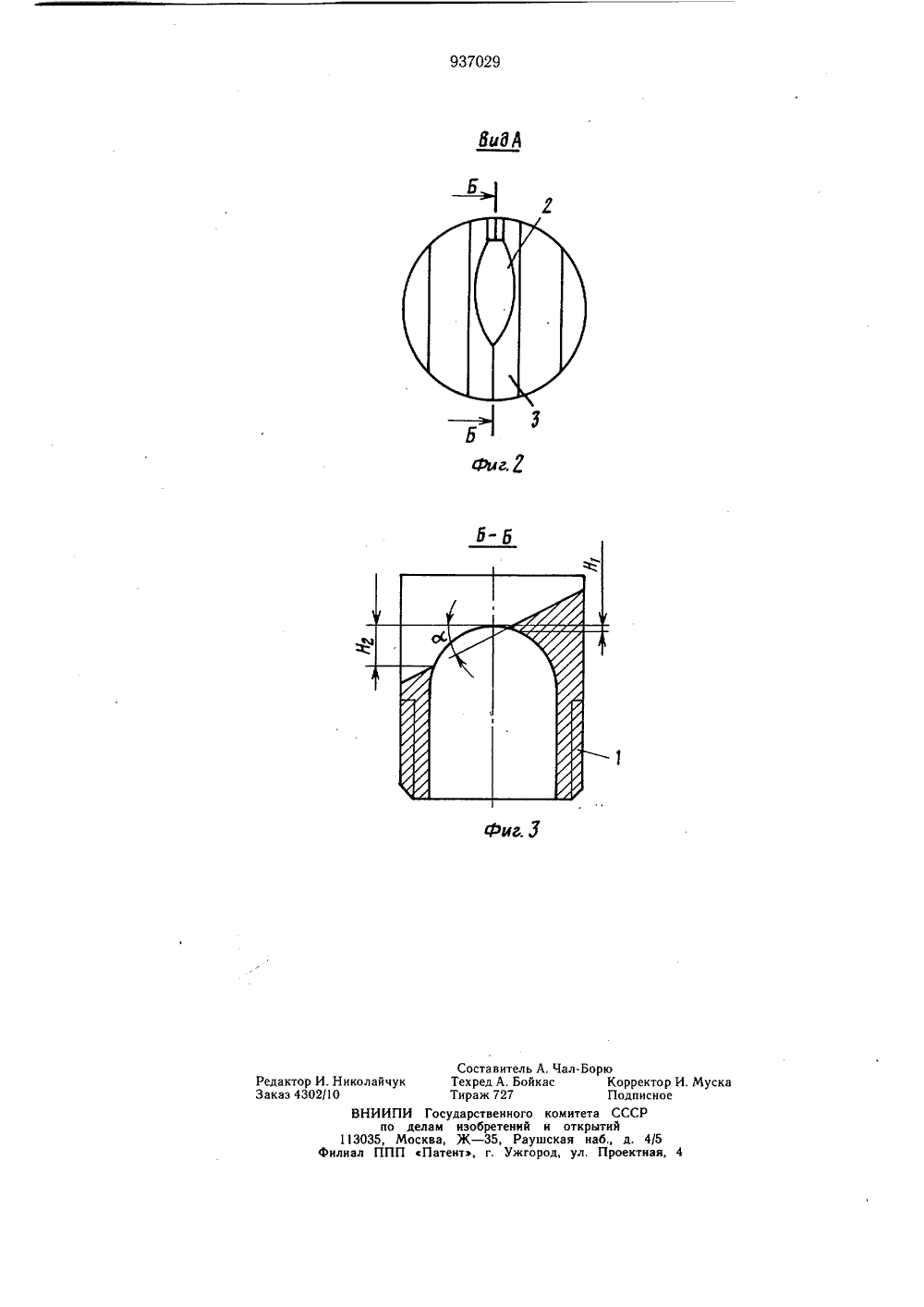

(и)937029 ОП ИСАЙИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 23.06.82. Бюллетень23Дата опубликования описания 28.06.82 по делам нзддретеннй н дткрмтий(72) Авторы изобретения Н. С, Гук, Цзян Шао Цзя (КНР) и В. Н. Зорин Всесоюзный научно-исследовательский и проектный институтпо очистке технологических газов, сточных вод и использованиювторичных энергоресурсов предприятий черной металлургииВНИПИЧерметэнергоочистка(54) ФОРСУНКА 1Изобретение относится к технике охлаждения проката и валков прокатных станов и может быть использовано для подачи и распыления жидкости.Известен шелевой спрейер, имеющий выравниватель давления и разделитель струи со щеками коноидальной формы, образующими щель, равную длине спрейера 1.Недостаток указанного спрейера - сложность конструкции. При этом щель спрейера образована щеками криволинейной формы, что не может обеспечить распыления воды. Кроме того, наличие выравнивателя давления струи значительно увеличивает гидравлические потери давления жидкости (увеличивается сопротивление истечению жидкости).Наиболее близкой к предлагаемой является форсунка для распыления жидкости, содержащая корпус с внутренней сферической поверхностью и расходящимся в направлении потока жидкости выходным щелевым отверстием 12.Однако для известной форсунки характерна невозможность получения факела жидкости заданной несимметричной формы. Кроме того, выходное отверстие выполнено таким 2образом, что максимальный расход охладителя приходится на центральную часть факела и нет возможности перераспределить его по площади.Цель изобретения - расширение технологических возможностей,Указанная цель достигается тем, что вфорсунке для распыления жидкости, содержащей корпус с внутренней сферической поверхностью и расходящимся в направле Онии потока жидкости выходным щелевым отверстием, входные кромки щелевого отверстия расположены под углом 10 - 85 к оси форсунки, а отношение расстояний от точки пересечения сферы корпуса с осью форсунки до точек пересечения кромок ще левого отверстия с внутренней поверхностьюкорпуса выбрано не менее 0,005 именее 1. Таким образом, обеспечивается возможность получения факела заданной несимметричной формы и перераспределения жидкос 2 в ти по площади факела, повышается интенсивность процесса охлаждения, увеличивается равномерность теплообмена и повышается эффективность использования охлаждающей жидкости.На фиг. 1 изображена форсунка, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Форсунка для распыления жидкости содержит корпус 1 с внутренней сферической поверхностью и расходящимся в направлении потока жидкости выходным щелевым отверстием 2, входные кромки которого расположены под углом й= 10 - 85 к оси форсунки.Отношение расстояний Н,/Н 2 от точки пересечения сферы корпуса с осью форсунки до точек пересечения кромок щелевого отверстия 2 с внутренней поверхностью корпуса 1 выбрано не менее 0,005 и менее 1,0.Угол й наклона, равный 10 - 85, обеспечивает оптимальные гидравлические характеристики форсунки. При угле наклона более 85 перераспределение охладителя по факелу жидкости наблюдается слабо и только при угле менее 10 максимальный расход начинает смещаться в сторону от центра факела. При углах наклона канавки менее 10 резко увеличивается гидравлическое сопротивление форсунки и при этом значительно уменьшается площадь орошения. Все это приводит к снижению интенсивности орошения. Соотношение Н /Н не менее 0,005 и менее 1,0 обеспечивает распыление и перераспределение жидкости по площади факела при минимальных гидравлических сопротивлениях,Экспериментальные исследования показали, что при соотношении Н/Н 2, близком к 1, распределение охладителя по факелу имеет максимальное значение в центре факела. При соотношении Н,/Н 2 меньше 0,005 резко увеличивается гидравлическое сопротивление и ухудшается распыление,Форсунка работает следующим образом.Охладитель (жидкость) поступает в корпус 1 форсунки и струя охладителя формируется внутренней поверхностью корпуса 1 и кромками щелевого отверстия 2. С увеличением угла наклона входных кромок относительно оси форсунки максимальный расход охладителя по факелу смещается с центральной части на край факела.Использование предлагаемой форсункидля охладителя прокатных валков позволяет сократить их расход на 25% и увеличить производительность стана за счет уменьшения количества перевалок на 1%, что составит экономический эффект 400 тыс. руб, в год.При охлаждении листового проката применение предлагаемой форсунки обеспечивает значительное повышение механических свойств металла и их равномерности, сокра щение расхода воды на 40%. Экономический эффект при использовании данной форсунки для охлаждения полосы на отводящем рольганге составит 600 тыс. руб. в год.Формула изобретенияФорсунка для распыления жидкости, содержащая корпус с внутренней сферическойповерхностью и расходящимся в направле 25 нии потока жидкости выходным щелевымотверстием, отличающаяся тем, что, с цельюрасширения технологических возможностей,входные кромки щелевого отверстия расположены под углом 10 - 85 к оси форсунки,а отношение расстояний от точки пересечения сферы корпуса с осью форсунки до точек пересечения кромок щелевого отверстияс внутренней поверхностью корпуса выбраноне менее 0,005 и менее 1,0.Источники информации,35принятые во внимание при экспертизе1, Авторское свидетельство СССР206612, кл. С 21 Р 1/62, В 01 В 1/00,1965.2. Авторское свидетельство СССР687315, кл. Р 23 Р 11/04, 1977 (про 40 тотип).ор И, Николайч4302/10ВНИИ ль А. Чал-Борюойкас Корректор ИПодписноего комитета СССРй и открытийаушская наб., д. 4/5город, ул. Проектная,И Государственно делам изобретенн Москва, Ж - 35, Р П сПатент, г. Уж
