Карбюратор для двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

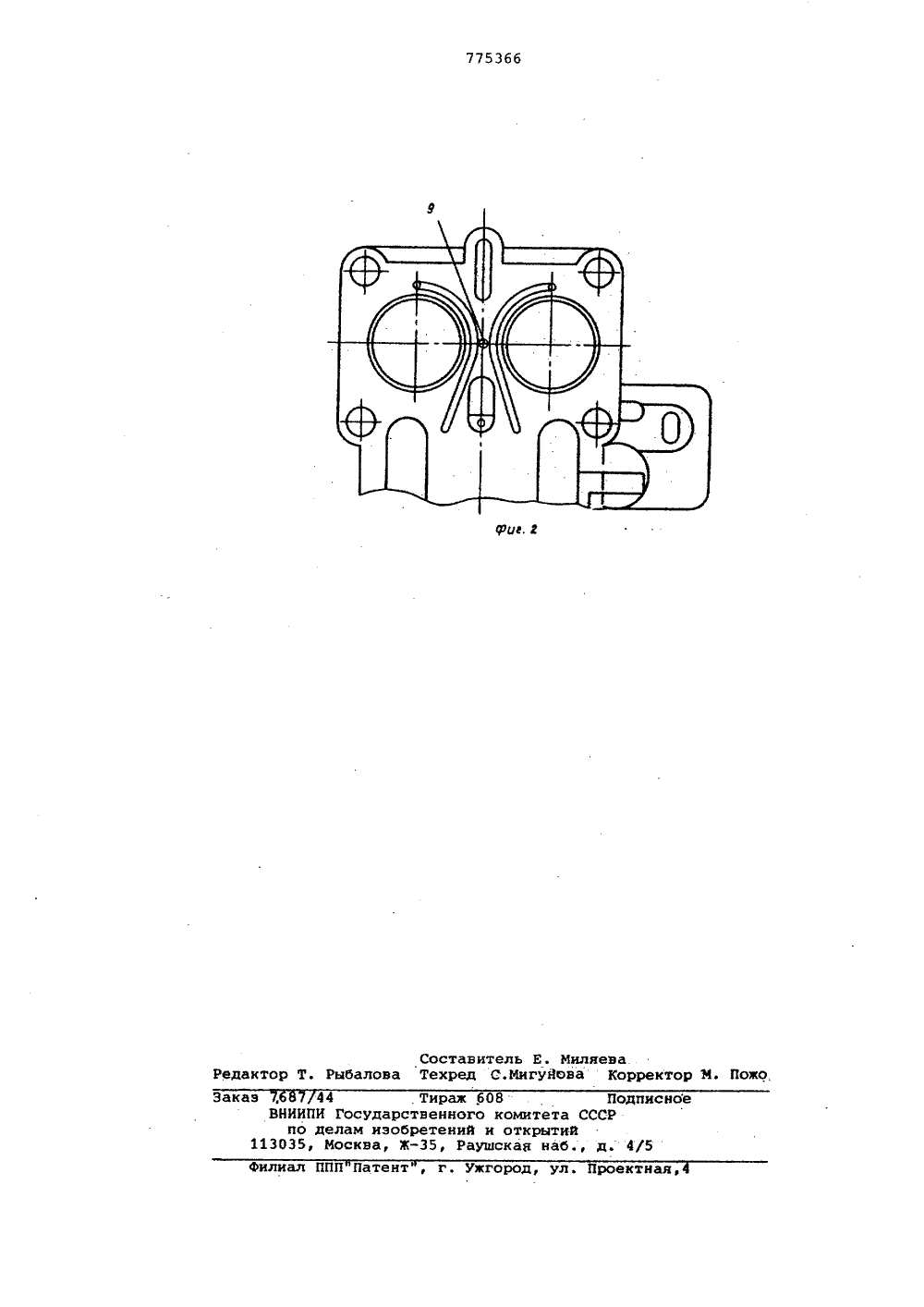

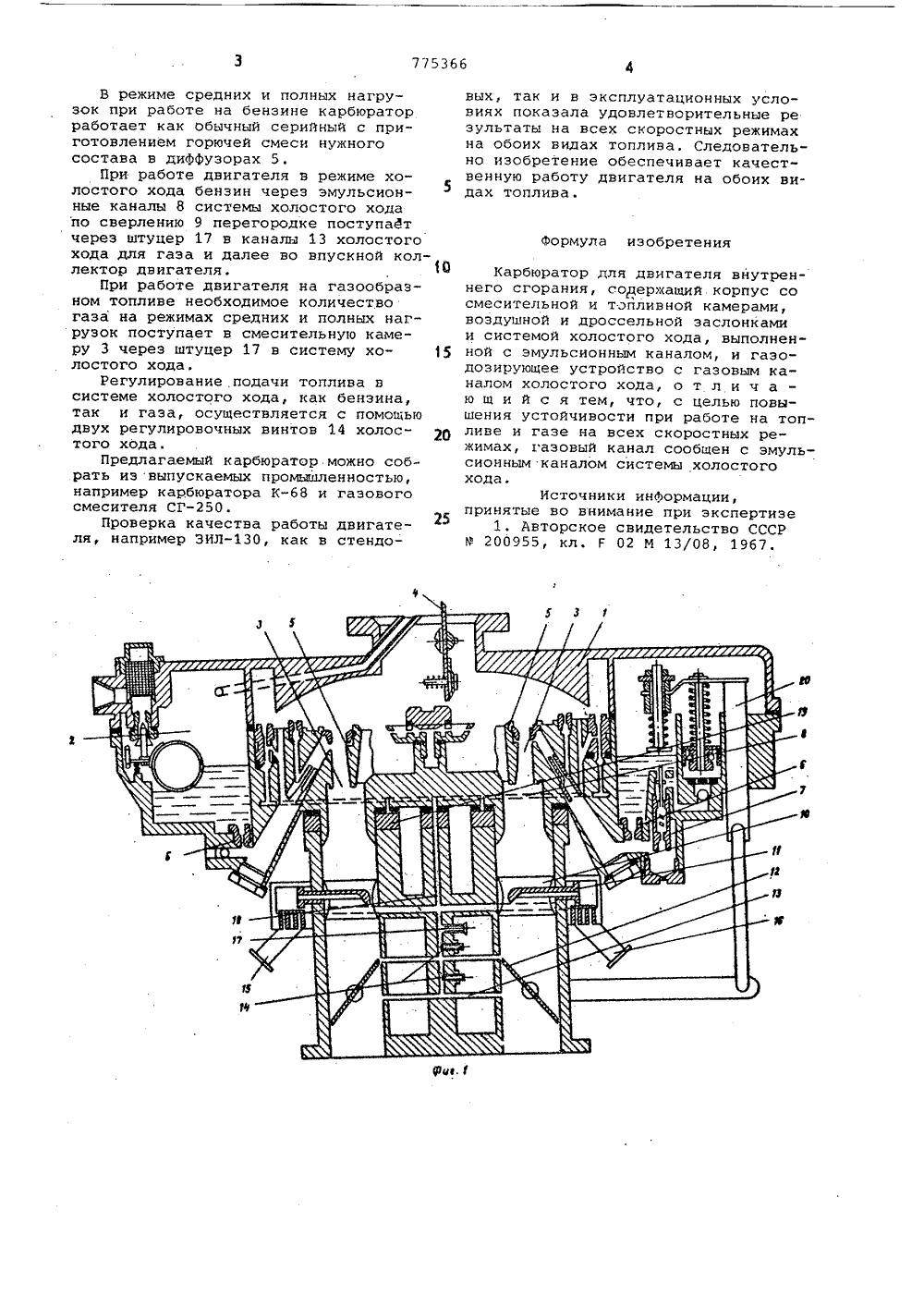

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 24.01.77 (21) 2445446/25-06 (5)М. Нл.3 Р 02 М 13/08 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР ио делам изобретений и открытийОпубликовано 301080. Бюллетень йо 40 Дата опубликования описания 03. 11. 80,5 ч) КАРБЮРАТОР ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯИзобретение относится к двигателям внутреннего сгорания и может быть использовано для питания двигателя как жидким, так и газообразным топли. вом.Известно устройство, содержащее корпус со смесительной и топливной камерами, воздушной и дроссельной заслонками и системой холостого хода, выполненной с эмульсионным каналом, и газодоэирующее устройство с газовым каналом холостого хода Щ .Однако имеющая в этом устройстве резервная система питания бензином не обеспечивает качественной рабо ты двигателя на бензине не только на холостом ходу, но и на режимах средних и максимальных нагрузок.Цель изобретения - повышение устойчивости при работе на топливе и . 20 газе на всех скоростных режимах,Поставленная цель достигается тем, что газовый канал сообщен с эмульсионным каналом системы холостого хода.25 На фиг. 1 изображен общий вид устройства, на фиг. 2 - сверление перегородки эмульсионных каналов холостого хода. Карбюратор содержит корпус 1 с топливной 2 и смесительной 3 камерами, воздушную заслонку 4,диффузоры 5, жиклеры б главной доэирующей системы, экономайэер 7, эмульсионные каналы 8 системы холостого хода с жиклерами, соединенные между собой сверлением 9.В смесительной камере 3 имеется газодоэнрующее устройство, включающее в себя газовые диффуэоры 10, газовые форсунки 11, дроссельные заслонки 12, каналы 13 н регулировочные винты 14 холостого .-хода для газового топлива, патрубок 15 для подвода газа с обратным клапаном 16 и штуцер 17 для подвода газа в систему 8 хоЛостого хода. В смесительной камере. 3 выполнено сверление 18 через весь корпус до встречи с каналами 13 холостого хода для газа. Обе камеры соединены через специально изготов ленную проставку 19 четырьмя болтами. Шток 20 поршня ускорительного насоса карбюратора соединен тягой с рычагом управления дроссельной заслон- КИ а Работает карбюратор следующим образом.В режиме средних и полных нагрузок при работе на бензине карбюраторработает как обычный серийный с приготовлением горючей смеси нужногосостава в диффуэорах 5При работе двигателя в режиме холостого хода бензин через эмульсионные каналы 8 системы холостого ходапо сверлению 9 перегородке поступаетчерез штуцер 17 в каналы 13 холостогохода для газа и далее во впускной коллектор двигателя.1 ОПри работе двигателя на газообразном топливе необходимое количествогаза на режимах средних и полных нагрузок поступает в смесительную камеру 3 через штуцер 17 в систему холостого хода,Регулирование подачи топлива всистеме холостого хода, как бензина,так и газа, осуществляется с помощьюдвух регулировочных винтов 14 холос Отого хода.Предлагаемый карбюратор можно собрать из выпускаемых промышленностью,например карбюратора К-б 8 и газовогосмесителя СГ.Проверка качества работы двигателя, например ЭИЛ, как в стендовых, так и в эксплуатационных условиях показала удовлетворительные ре зультаты на всех скоростных режимах на обоих видах топлива. Следовательно изобретение обеспечивает качественную работу двигателя на обоих видах топлива.Формула изобретенияКарбюратор для двигателя внутреннего сгорания, соцержащий корпус со смесительной и топливной камерамиУ воздушной и дроссельной заслонками и системой холостого хода, выполненной с эмульсионным каналом, и гаэодозирующее устройство с газовым каналом холостого хода, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости при работе на топливе и газе на всех скоростных режимах, газовый канал сообщен с эмульсионным каналом системы холостого хода.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 200955, кл. Г 02 М 13/08, 1967.
СмотретьЗаявка
2445446, 24.01.1977
СИБИРСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
ПЕВНЕВ НИКОЛАЙ ГАВРИЛОВИЧ, БУХАРОВ ЛЕОНИД НИКОЛАЕВИЧ, МЕЛЬНИКОВ ИВАН ИВАНОВИЧ
МПК / Метки
МПК: F02M 13/08
Метки: внутреннего, двигателя, карбюратор, сгорания
Опубликовано: 30.10.1980
Код ссылки
<a href="https://patents.su/3-775366-karbyurator-dlya-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Карбюратор для двигателя внутреннего сгорания</a>
