Устройство для испытания регуляторов давления

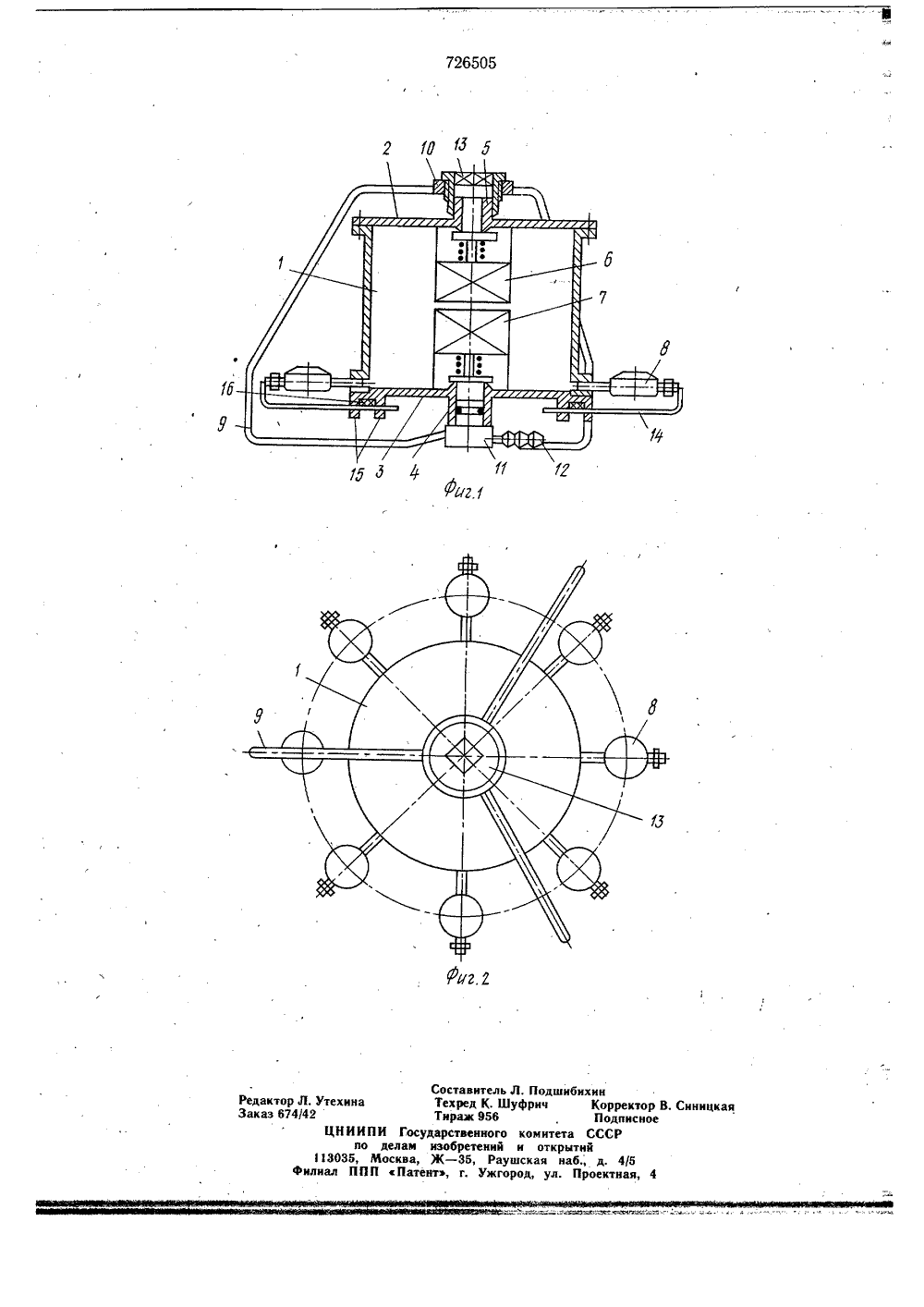

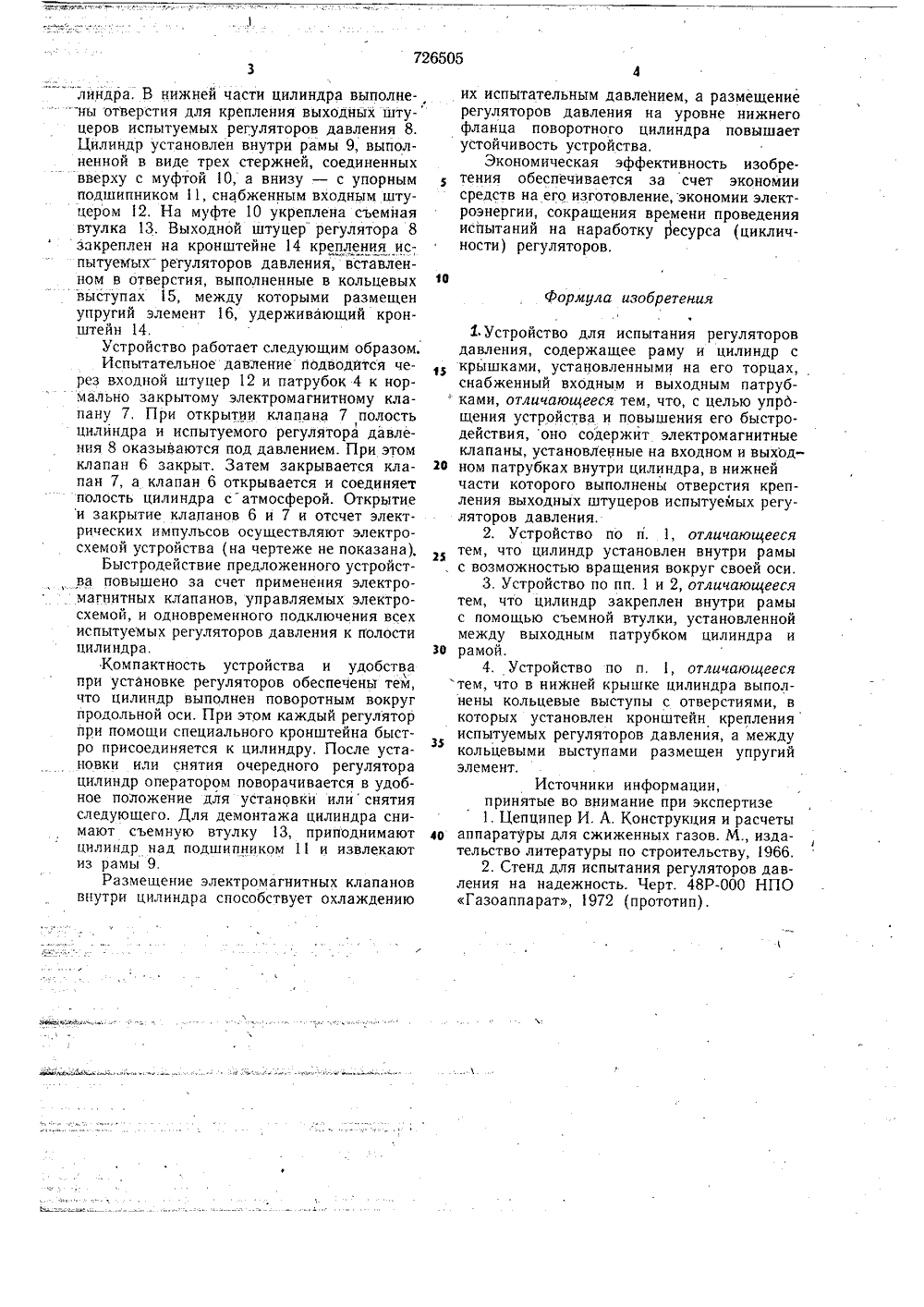

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУдо делам изооретеиий и открытий(72) Авторы изобретения В. Т. Дуденко, Л. Г. Сержантова и Ю. Я. Соколов Донецкое научно-производственное объединение по разработке и выпуску газовой аппаратуры Газоаппарат(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ РЕГУЛЯТОРОВ ДАВЛЕНИЯИзобретение относится к автоматически действующим устройствам,предназначенным для испытания на наработку ресурса мембранных пневматических регулирующих устройств, в частности регуляторов давления используемых для отбора газа из баллона.Известно устройство для испытания регуляторов давления, содержащее раму, цилиндр с входным и выходным патрубками и привод 1).Наиболее близким по технической сущности к изобретению является известный стенд для испытания регуляторов давления, содержащий раму и цилиндр с крышками, входным и выходным патрубками, редуктор с электродвигателем и кривошипом, связанным при помощи тросов с маховичками запорных вентилей, соединенных с источником испытательного давления и с испытуемыми регуляторами 2. Недостатком таких устройств является инерционность и. усложненная конструкцияпривода, состоящего из ряда кинематических звеньев, превышающих число испытуемых регуляторов. Целью изобретения является упрощениеустройства и повышение его быстродействия,Эта цель достигается тем, что предложенное устройство содержит электромагнитные клапаны, установленные на входном и выход ном патрубках внутри цилиндра, в нижней/части которого выполнены отверстия для крепления выходных штуцеров испытуемых регуляторов давления, Цилиндр установлен внутри рамы с возможностью вращения вокруг своей оси. Цилиндр закреплен внутри рамы с помощью съемной втулки, установленной между выходным патрубком цилиндра и рамой, в нижней крышке цилиндра выполнены кольцевые выступы с отверстиями, в которых установлены кронштейны ис пытуемых регуляторов давления, а междукольцевыми выступами размещен упругий элемент. На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг, 2 - о то же, вид сверху.Устройство содержит цилиндр 1 с крышками 2, 3, снабженный входным 4 и выходным 5 патрубками и электромагнитными клапанами 6, 7, размещенными внутри цилийдра, В нижней части цилиндра выполне"-ны отверстия для крепления выходных шту-церов испытуемых регуляторов давления 8.Цилиндр установлен внутри рамы 9, выполненной в виде трех стержней, соединенныхвверху с муфтой 10, а внизу - с упорнымподшипником 11, снабженным входным штуцером 12. На муфте 10 укреплена съемнаявтулка 13. Выходной штуцер регулятора 8закреплен на кронштейне 14 крепления испытуемых регуляторов давления, вставленном в отверстия, выполненные в кольцевыхвыступах 15, между которыми размещенупругий элемент 16, удерживающий кронштейн 14.Устройство работает следующим образом.Испытательное давление подводится через входной штуцер 12 и патрубок 4 к нормально закрытому электромагнитному клапану 7, При открытии клапана 7 полостьцилиндра и испытуемого регулятора давления 8 оказываются под давлением. При этомклапан 6 закрыт. Затем закрывается клапан 7, а клапан 6 открывается и соединяетполость цилиндра с атмосферой. Открытиеи закрытие клапанов 6 и 7 и отсчет электрических импульсов осуществляют электросхемой устройства (на чертеже не показана),Быстродействие предложенного устройства повышено за счет применения электромагнитных клапанов, управляемых электросхемой, и одновременного подключения всехиспытуемых регуляторов давления к полостицилиндра,Компактность устройства и удобствапри установке регуляторов обеспечены тем,что цилиндр выполнен поворотным вокругпродольной оси. При этом каждый регуляторпри помощи специального кронштейна быстро присоединяется к цилиндру. После установки или снятия очередного регуляторацилиндр оператором поворачивается в удобное положение для установки или снятияследующего. Для демонтажа цилиндра снимают съемную втулку 13, приподнимаютцилиндр над подшипником 11 и извлекаютиз рамы 9.Размещение электромагнитных клапановвнутри цилиндра способствует охлаждению их испытательным давлеНием, а размещение регуляторов давления на уровне нижнего фланца поворотного цилиндра повышает устойчивость устройства.Экономическая эффективность изобретения обеспечивается за счет экономии средств на его изготовление, экономии электроэнергии, сокращения времени проведения испытаний на наработку ресурса (цикличности) регуляторов,Формула изобретения1 Устройство для испытания регуляторовдавления, содержащее раму и цилиндр скрышками, установленными на его торцах,снабженный входным и выходным патруб ками, отличающееся тем, что, с целью упрдщения устройства и повышения его быстродействия, оно содержит электромагнитныеклапаны, установленные на входном и выход 20 ном патрубках внутри цилиндра, в нижнейчасти которого выполнены отверстия крепления выходных штуцеров испытуемых регуляторов давления.2. Устройство по п. 1, отличающеесятем, что цилиндр установлен внутри рамы, с возможностью вращения вокруг своей оси.3. Устройство по пп, 1 и 2, отличающеесятем, что цилиндр закреплен внутри рамыс помощью съемной втулки, установленноймежду выходным патрубком цилиндра и30 рамой.4. Устройство по п, 1, отличающеесятем, что в нижней крышке цилиндра выполнены кольцевые выступы с отверстиями, вкоторых установлен кронштейн крепленияиспытуемых регуляторов давления, а междукольцевыми выступами размещен упругийэлемент.Источники информации,принятые во внимание при экспертизе1. Цепципер И. А. Конструкция и расчеты40 аппаратуры для сжиженных газов. М., издательство литературы по строительству, 1966.2. Стенд для испытания регуляторов давления на надежность. Черт. 48 РНПОГазоаппарат, 1972 (прототип).Составитель ЛТехред К. ШуфТираж 956И Государственного кделам изобретений иМосква, Ж - 35, РаушП Патент, г. Ужгоро Подшибричомнтетаоткрыкая над, ул. 13035, лиал П ая,Редактор Л, УтехинаЗаказ 674/42ЦНИИ яхинКорПоСССийч дПроек тор В. Синицкаясное
