Способ раскисления борсодержащих сталей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 718484
Авторы: Арсенишвили, Дьяченко, Журули, Коробецкий, Маргиев, Оклей, Фурман, Чубинидзе, Якубович
Текст

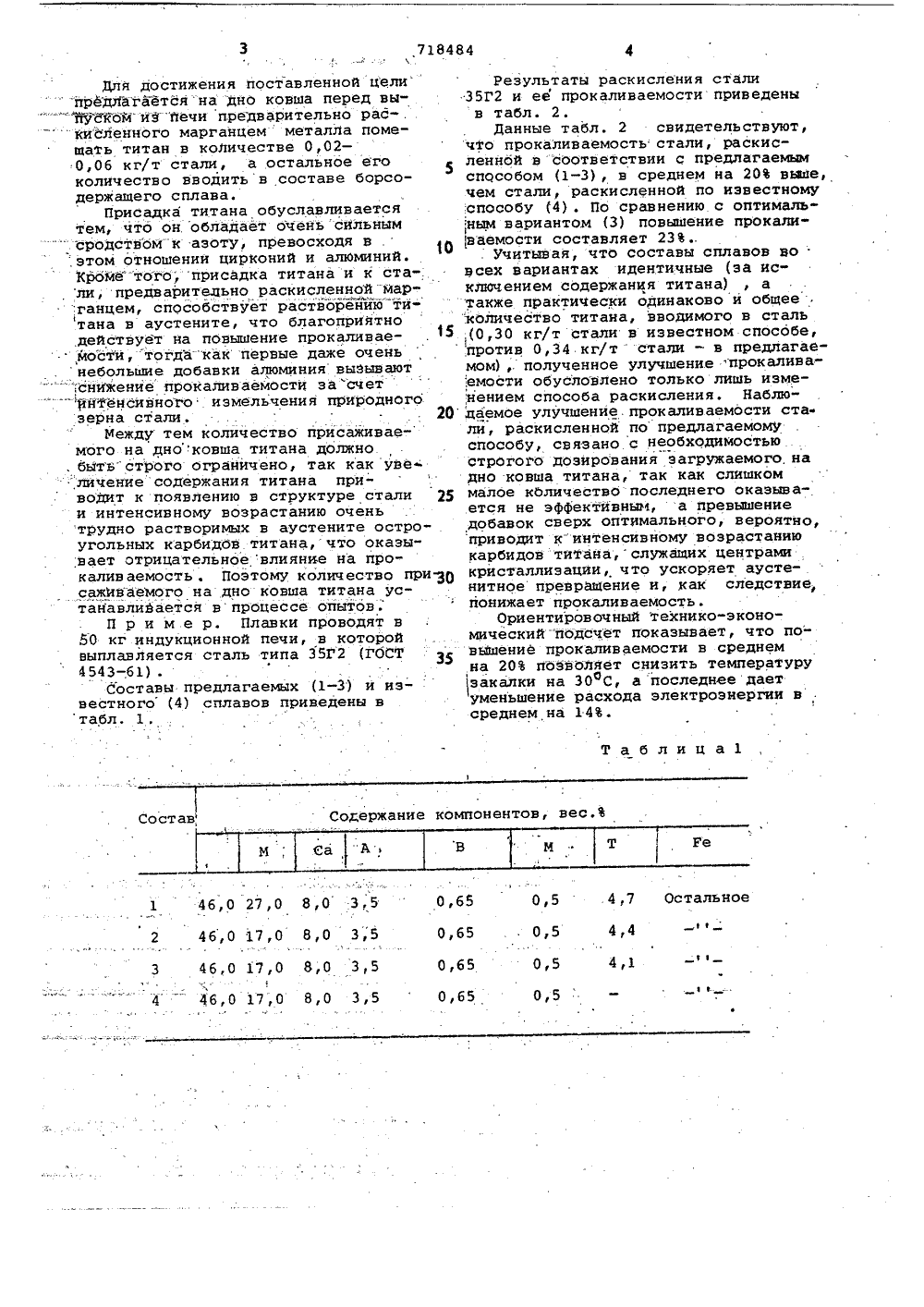

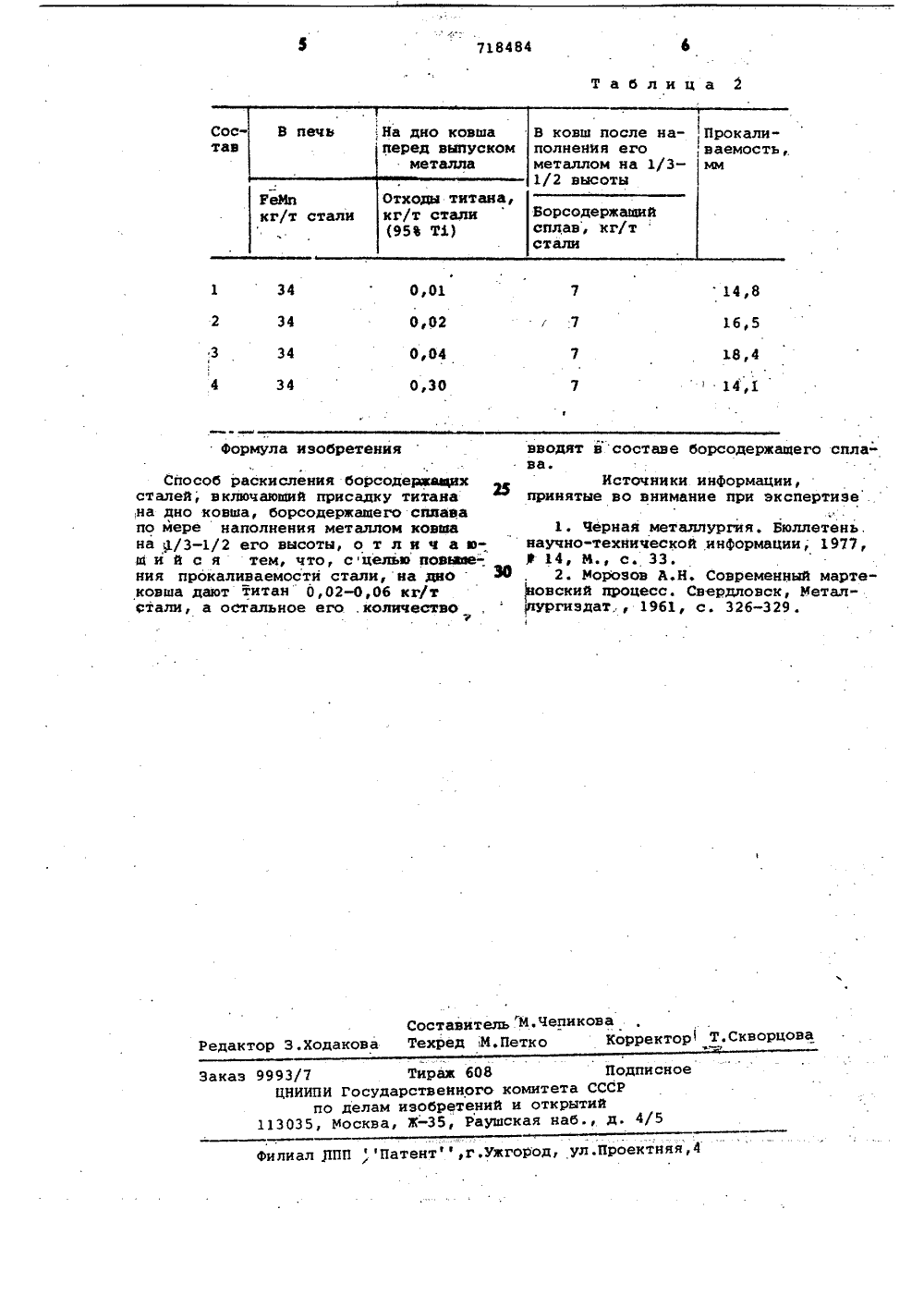

яснаябИСЛ 1 М ела, Д Б Д ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТВЛЬСТВУ Союз Советскик Социалистических Республик(22) Заявлено М 0478 (21) 2604175/22-02с присоединением заявки Мо(23) ПриоритетОпубликовано 20280. Бюллетень 9 8 Государственный комитет СССР по делам изобретений и открытий(53) УДК 669.046,554 (088 8) Дата опубликования описания 280280(72) Авторы иэобретения А.Ю.Арсенишвили, А,Н.Дьяченко, И .А .Журули, В,Н.Коробецкий,В,Г .Маргиев, А.Л.Оклей, Ю.С Фурман, Т.А .Чубинидзеи Ю,В.Якубович институт метал 4 фгии им. 50-летия сссР Ан Грузинской ссР1Ъ(54) СПОСОБ РАСКИСЛЕНИЯ БОРСОДЕРЖАЩИХ СТАЛЕЙ Изобретение касается способов раскисления борсодержаших сталей.Известен способ раскисления борсодержащих сталей сплавом - креМ= ний - марганец - кальций - алюминйй - бор - титан 1).Недостатком такого способа является недостаточно эффективное влияние на повышение прокаливаемости стали.Известно,что .использование -комплексных борсодержащих сплавов, содержащих йарядус бором элемента, обладаюшие высоким сродством к кйслороду,и азоту (алюминий, титан, цирконий), позволяет добиться повышенияпрокаливаемссти стали за счет нейтрализации вредного влияния на бор кислорода и азота. Одновременно иСполь-" эование комплексных сплавов споссбствует лучшему усвоению элементов сплава, позволяет производить более глубокое раскисление стали, пбвысить полноту удаления из жидкой сталипРодуктов Раскисления. Все это в целом дает воэможность получить сталь, характеризующуюся более высокими механическими свойствами и прокаливаемостью, по сравненйю с использованием простых ферросплавов. 2Однако эффективность раскисления 1стали борсодержащими сплавами в отно-шении влияния на повышение прокали:ваемости можно усилить. Наличиебора в составе комплексных сплавовпредусматривает совместное воздействие на сталь бора и других элемейтов сплава. При этом комплексныйсплав обычно присаживается в недостаточно раскисленную сталь, а междутем известно, что для эффективногодействия бора сталь перед его присадкой должна быть тщательно раскислена.Известен способ раскисления борсодержащих сплавов, заключаюшийся втом, что титан (или титановые отходы) помешают на дно ковша перед выпуском металла иэ печи, а по меренаполнения металлом ковша на 1/31/2 его высоты, дают борсодержащиесплавы, не содержашие титана (кремний - марганец - кальций - алюминий - бор) 21,Недостатком известного способаявляется .недостаточно эффективноевлияние на повышение прокаливаемостистали,Целью изобретения является повышение прокаливаемости стали.3 14,1 4 0,30 ормула изобретени Источники информации,ятые во внимание при экспертизе раскисления борсоде ключаютий присадку т вша, борсодержащего наполнения металлом 2 его высоты, о т лтем, что, с цель ливаемости стали, н т титан 0,02-0,06 и остальное его .колич Составитель И. Чепиков аРедактор З.Ходакова Техред 1 М.Петко КорректорктоТ,скворцованое Подписта СССРрытийаб., д. 4/5 аказ 9993/7 Тираж 608 ЦНИИПИ Государственного коми по делам изобретений и 113035, Москва, Ж, Раушскафилиал 31 ПП ,Патентфф,г,ужгород, ул.Проектняя,4 Способсталей; вна дно копо мерена ф/3-1/щи й с яни я прокаковша даюстали, а Ржащихитанасплаваковшаич аповыаеадног/тествоФ вводят в составе борсодержащего спла" 1. Черная металлургия, Бюллетень, научно-технической информации; 1977, Ф 14, М., с. 33.2. Морозов А.Н. Современный мартеовский процесс. Свердловск, Металпургиздат , 1961, с. 326-329 .
СмотретьЗаявка
2604175, 14.04.1978
ИНСТИТУТ МЕТАЛЛУРГИИ ИМ. 50-ЛЕТИЯ АН ГРУЗИНСКОЙ ССР
АРСЕНИШВИЛИ АНАТОЛИЙ ЮРЬЕВИЧ, ДЬЯЧЕНКО АВЕНИР НИКИФОРОВИЧ, ЖУРУЛИ МЕРАБ АЛЕКСАНДРОВИЧ, КОРОБЕЦКИЙ ВАСИЛИЙ НИКОЛАЕВИЧ, МАРГИЕВ БОРИС ГЕОРГИЕВИЧ, ОКЛЕЙ АНАТОЛИЙ ЛЕОНИДОВИЧ, ФУРМАН ЮРИЙ СЕМЕНОВИЧ, ЧУБИНИДЗЕ ТЕНГИЗ АЛЕКСАНДРОВИЧ, ЯКУБОВИЧ ЮРИЙ ВИКТОРОВИЧ
МПК / Метки
МПК: C21C 7/06
Метки: борсодержащих, раскисления, сталей
Опубликовано: 29.02.1980
Код ссылки
<a href="https://patents.su/3-718484-sposob-raskisleniya-borsoderzhashhikh-stalejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ раскисления борсодержащих сталей</a>
Способ десульфурации и легирования титаном коррозионностойкой стали
Номер патента: 1777610
Опубликовано: 23.11.1992
Авторы: Быстров, Гавриленко, Громов, Комельков, Шурыгин
МПК: C21C 5/52
Метки: десульфурации, коррозионностойкой, легирования, стали, титаном
...ванны Феррохром и никель. Шлак в ходе восстановительного периода не скачивали.После выпуска плавки слили шлак изковша путем его наклона краном. Остаточная масса шлака составила (замер металлическим шомполом) около1 т. Химический состав металла в ковше: углерод - 0,093, хром - 17,73,никель " 10,04, сера " 0,022 ОО. Температура металла - 1640 С. Затем начали переливать металл через носокпервого ковша во второй сталеразливочный ковш, на дно которого предварительно загрузили 1,5 т 701-ого Ферротитана. После слива около 303 общей массы металла (определяли визуально) сверху во второй ковш присадили 0,8 т десульфурирующей смеси77610 5 17 металла была 1580 С, Произведя продувку стали аргоном через Фурму в днище ковша в течение 4 мин,...
Способ получения борсодержащей стали
Номер патента: 1108112
Опубликовано: 15.08.1984
Авторы: Абдулхаков, Васильев, Верховцев, Дьяков, Круть, Кудрявцев, Никитин, Потопаев, Сурмило, Хитриков, Шахов, Щербаков
МПК: C21C 7/10
Метки: борсодержащей, стали
...снижение твердости и температуры плавления включений, улучшение за счет этого обрабатываемости борсодержащей стали при сверлении и развертке. Для модифицирования необходимы глубокая раскисленность жидкого металла и контролируемые условия ввода кальция, дос. тигаемые при:выплавке стали по известному способу. Кальций вводят ввакуумную камеру одновременно с бором, при этом 0,5-1,0-кратная циркуляция металла в ковше до и после подачи кальция гарантирует равномерноеусвоение металлом соответственно алюминия и кальция, При вводе кальцияменее 0,05 кг/т и соотношении кальция и алюминия менее 1:6 обрабатываемость борсодержащей стали начинаетуменьшаться; при вводе кальция более0,07 кг/т возрастает объемный процент кислородсодержащих включений...
Сплав для раскисления, легирования и модифициорования стали
Номер патента: 670627
Опубликовано: 30.06.1979
Авторы: Арсенишвили, Журули, Чубинидзе
МПК: C22C 35/00
Метки: легирования, модифициорования, раскисления, сплав, стали
...следующие механическиесвойства:Предел прочности 97 кг,мм .о Предел текучести 75 кг/ммОтносительное сужение 47",оУдарная вязкость 5,3 кгсмсмЦель изобретения - снижение угарабора, повышение механ 1 ических свойств ипрокалнваемости стали.Для достижения поставленной целисплав для раскисления, лепирования и модифицирования стали, включающий кремний, кальций, алковиний, магний, бор ижелезо, дополнительно содержит марганеци хром при следующем соотношении компонентов, вес. ь:Карем,ни иКальцийАлюминииМагнийБорМарганецХромзо Железо ОКовьпопспты, вес. сто Состав Мсг Сг Са 50 ( 8 48 7,6 296 6,3 15,1 0,5 Остальное Остальное Остальное 34,2 547 0,21(,о 4 Ы,5 17,348.345.8 146 1,10 2.8 5,6 0,52 32 100 11,8 0,53 9,9 .,8 22,.4 29,7 105 49, 70 83 30...
Способ раскисления трубной стали
Номер патента: 1068496
Опубликовано: 23.01.1984
Авторы: Булгаков, Джапаридзе, Кашакашвили, Котрикадзе, Ломашвили, Маргиев, Оклей, Сулава, Харадзе, Цкитишвили, Чубинидзе
МПК: C21C 5/52
Метки: раскисления, стали, трубной
...включений,в результате чего степень их удаления эа время выдержки раскисленного)металла в жидком состоянии увеличивается,Однако содержание закиси марганца в продуктах раскисления должнобыть регламентировано, посколькуочевидно, что малое содержание закиси марганца не эффективно, а призначительном возрастании ее количества сильно затруднено отделениевключений от стали иих удалениевследствие резкого снижения межфазного натяжения на границе сталь -продукты раскисления, Поэтому соотношение между раскислителями, лимитирующими процесс удаления включений из металла, например между алюминием и марганцем, должно определяться опытным путем.Целесообразность введения титанав составе марганецсодержащего сплава диктуется необходимостью уменьшения...
Способ раскисления и микролегирования конвертерной и мартеновской стали
Номер патента: 1753705
Опубликовано: 30.08.1994
Авторы: Василенко, Гордиенко, Григорьев, Долгополов, Киричков, Ляпцев, Паляничка, Пан, Розторгуев, Третьяков, Чернушевич, Шатунов
МПК: C21C 7/06
Метки: конвертерной, мартеновской, микролегирования, раскисления, стали
СПОСОБ РАСКИСЛЕНИЯ И МИКРОЛЕГИРОВАНИЯ КОНВЕРТЕРНОЙ И МАРТЕНОВСКОЙ СТАЛИ, включающий ввод в ковш с металлом раскислителей и ванадийсодержащего материала, отличающийся тем, что, с целью повышения качества стали и снижения потерь ванадия, в ковш с раскислителями вводят избыточное на 5 - 15% количество кремния и 50 - 80% алюминия, после раскислителей вводят ванадиевый шлак в количестве 4 - 20 кг/т, затем остальной алюминий, причем суммарное количество алюминия вводят в избытке на 10 - 20%.
Предыдущий патент: Фурма для продувки металла
Следующий патент: Спрейерное устройство
Случайный патент: Способ получения 4, 4-диэтокситиокарбанилида
