Устройство для моделирования процессов управления материальными ресурсами

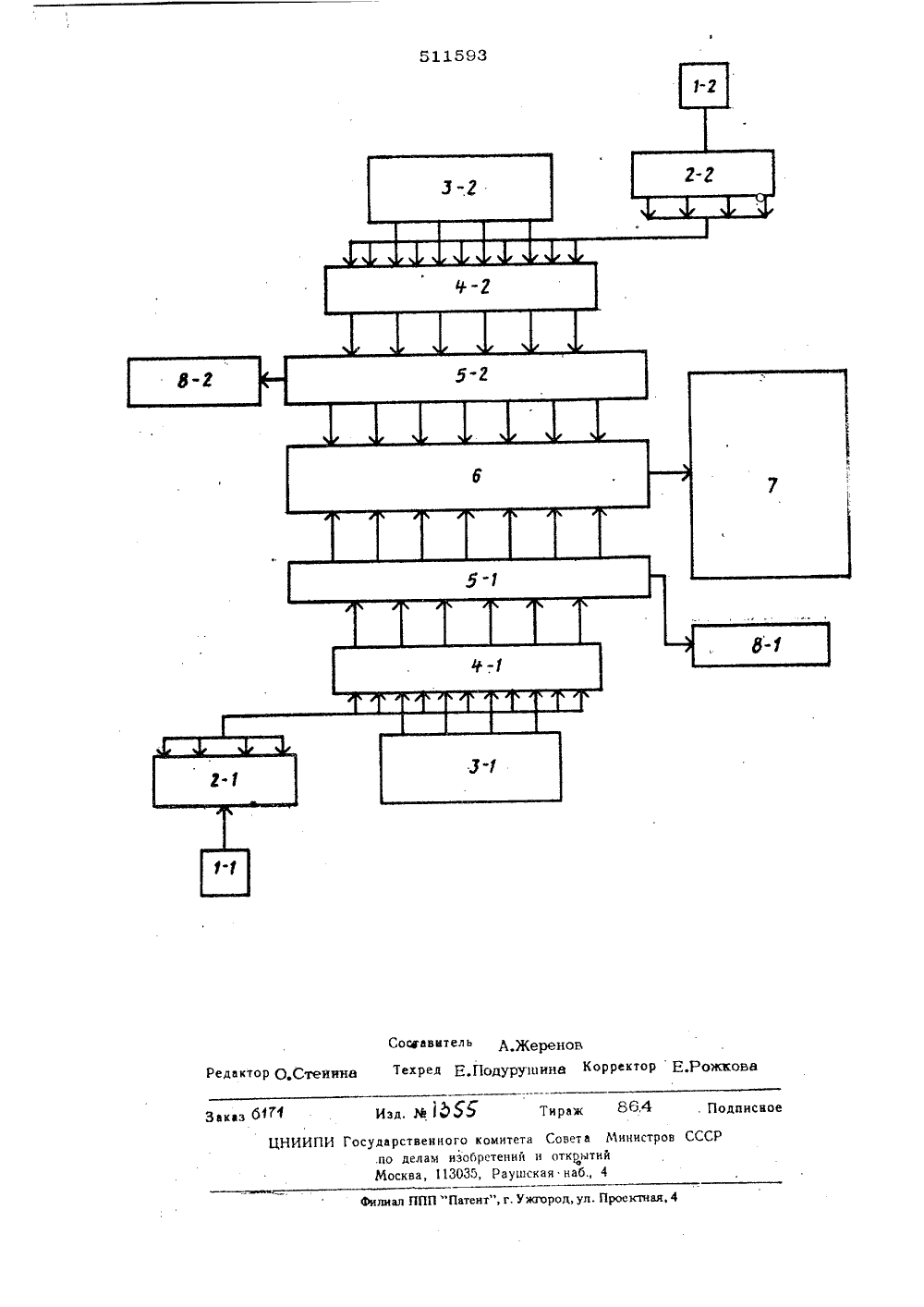

. Феблаютена МБ Сг з СоветскииСоциадистицескинУеспубпик(22) Заявлено 17 05 74(2) 2025504/2 С 0 нсоединением заявкиасударственныи комитетСаввтв Министров СССРпо делам иэабретеннйи открытий 23) Приорите(43) Опубликовано 25. 5 (53) У 4.76.Бюллетен 1.33 45) Дата опубликования описания 24 0 с 7 72) Авторы изобретения(7) Заявител ьковский инженерно-экономический институт 4) УСТРОЙСТВО ДЛЯ МОДЕЛИ РОВА НИЯ ПРОЦЕССО УПРАВЛЕНИЯ МАТЕРИАЛЬНЪМИ РЕСУРСАМИ ие относится к области вы 1 Лзобр .тенислител ной Известны адресы, блоки измерения, блоки формированин адреса, регистр и коммутаторы, первые и вторые . входы которых подключены к выходам соответствующих блоковзадания адреса и регистрации, выходычерез соответствующие блоки формированияадреса подключены ко входам регистра,выход которого соединен со входом индикатора, выходы блоков формирования адрес 8 подклочены ко входам соответствующихблоков измерения,Это позволяет моделировать процессразмещения выработки адреса, храненияматериальных ценностей.Кроме того, моделируется процесс заявки на выдачу, выработки адреса и выборки груза на места хранения. техники.устройства, годержашие блок ндкаторэ генераторы импульс- в, выходы которых соединены оответствуюших блоков регис з ных сигналосо входами рации.В из с ых устройствах отсу обслуживания заявок Гением их выработки заявки, а в случае повторной выработки ствует с длиадреса если зможност тельным хра для выборки адрес ят ово адреса. В изве чай выдачтных устройствах необслуженныхют обслуживаюшу сцижает функцио оз в можен слузаявок, кото ю систему.альные возмож рые п,окидаВсе это ности ст У Ро ван к г;достато ному использова доза ция,Целью изобр коэффииецта ис устройства,оставлецц,что в устройствств моделиро я и приводит ию их обо 1 у 1 а чертеи представлена а О устроиства.В составры 1 ф 1 и 1блоки 2 1 ии 3-2 задани5 и 4-2, блоки етеция является повышеци Г г,п)зова ция оборудова ция троиства входят генерат им пульс цых-2 регистра сГалов,ии; блоки 3-1утаторы 4-1р мирова ция чя е,п достигается тем о Гтедобтоки задания адреса, ко,1 и 5-2адреса регистр 6, индикатор 7, блоки 8 1 и 8-2 измерения.Рабата устройства основана на принципе моделирования двух потокс информации. "входяшего и исходящего, подклю ченных к регистру 6 Входяший поток, задаваемый генератором 1-1, моделирует поступление груза, его разгрузку, транс;портировку к месту хранения. Регистр 6 моделирует ячейки хранения материальных 1 О ресурсов. Иаличие груза фиксируется единичным состоянием триггеров, отсутствие - нулевым, Исходящий поток, задаваемый генератором 1-2, моделирует заявку потребителя, выборку груза из ячеек хранения 15 транспортировку его и выдачу потребителям с регистрацией времени обслуживания, При разгрузке вагона груз укладывают на специальные поддоны и с помощью электрока ров транспортируют на плошадку экспеди. 2 О ции. Количество единиц, зафиксированных счетчиком блока регистрации, соответствует количеству выгруженных поддо нов, Появление на выходе счетчика единицы моделирует процесс. появления первого 25 поддона с грузом.Сигналы с блока регистрации поступают на вход коммутатора 4, на другой вход которого поступают сигналы с блока Э за дания адреса, который параллельным кодом ЗО выдает адрес, где будет размешен груз, При совпадении сигналов блуа 2 и блока 3 параллельный код проходит на дешифратор блока 5, а с дешифратора в виде одного сигнала заносится в р гистр 6. Выборгаузсо стеллажей хранения, т, е. верхней частью схемы при помоши ре 1 пстра 6, осушествняется аналогичным образом.С помошью блосов 8-1. и 8 2 осуцествляется измерение, например, 61 цего времени, затрачиваемого на размещение и соответстванно выборку груза; индикатор 7 позволяст фиксировать состояние регист ОаФормула изобретенияУстройство для моделирования процессов управления материальными ресурсами,содержащее блоки измерения, индикатор,генераторы импульсных сигналов, выходыкоторых соединены со входами соответствующих блоков регистрации, о т л и ч з ю.ш е е с я тем, что, с целью повышечиякоэффициента использования оборудованияустройства, в него введены, блоки заданияадреса, блоки измерения, блоки формирования адреса, регистр и коммутаторы, первые и вторые входы которых подключенык выходам соответствующих блоков задания адреса и регистрации, выходы черезсоответс. вуюшие блоки формирования адре.са подключены ко входам регистра,выходкоторого соединен со входом индикатора,восходы блоков формирования адреса подключены ко , входам соответствукицихблоков измерения,Изд. М 15 тираж 864 . Подписное Заказ 641 ЦНИИПИ Государственного комитета Совета Министров СССР .по делам изобретений и открытий Москва, 113035, Раугдская наб., 4 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Союавнтел ь Д жвРвнов Редактор О.Стеияна Техред Е.Цодурущина КорректорЕ,Рожкова
