Устройство для измерения осадки и дифферента судназптбi ms. енояертев

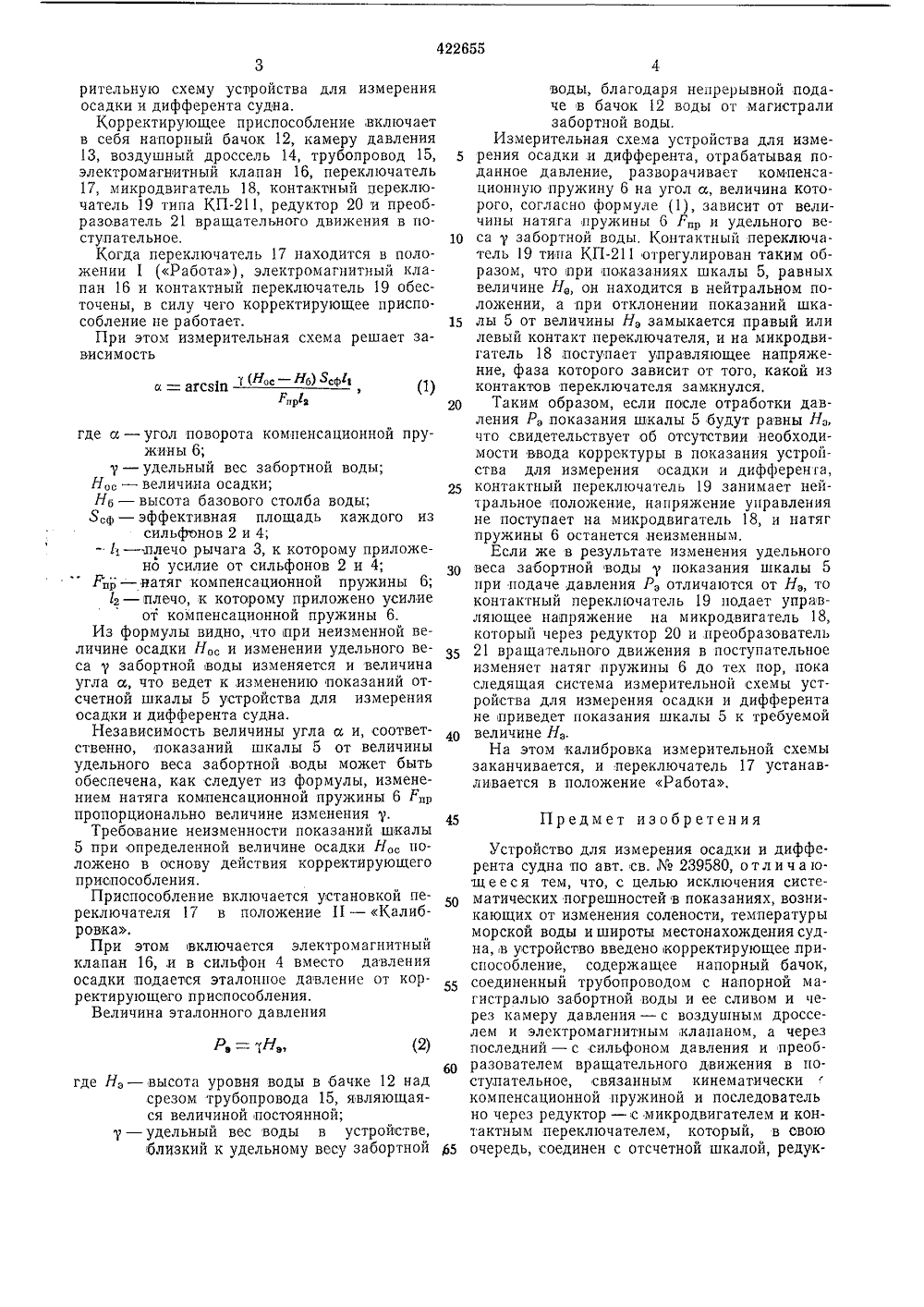

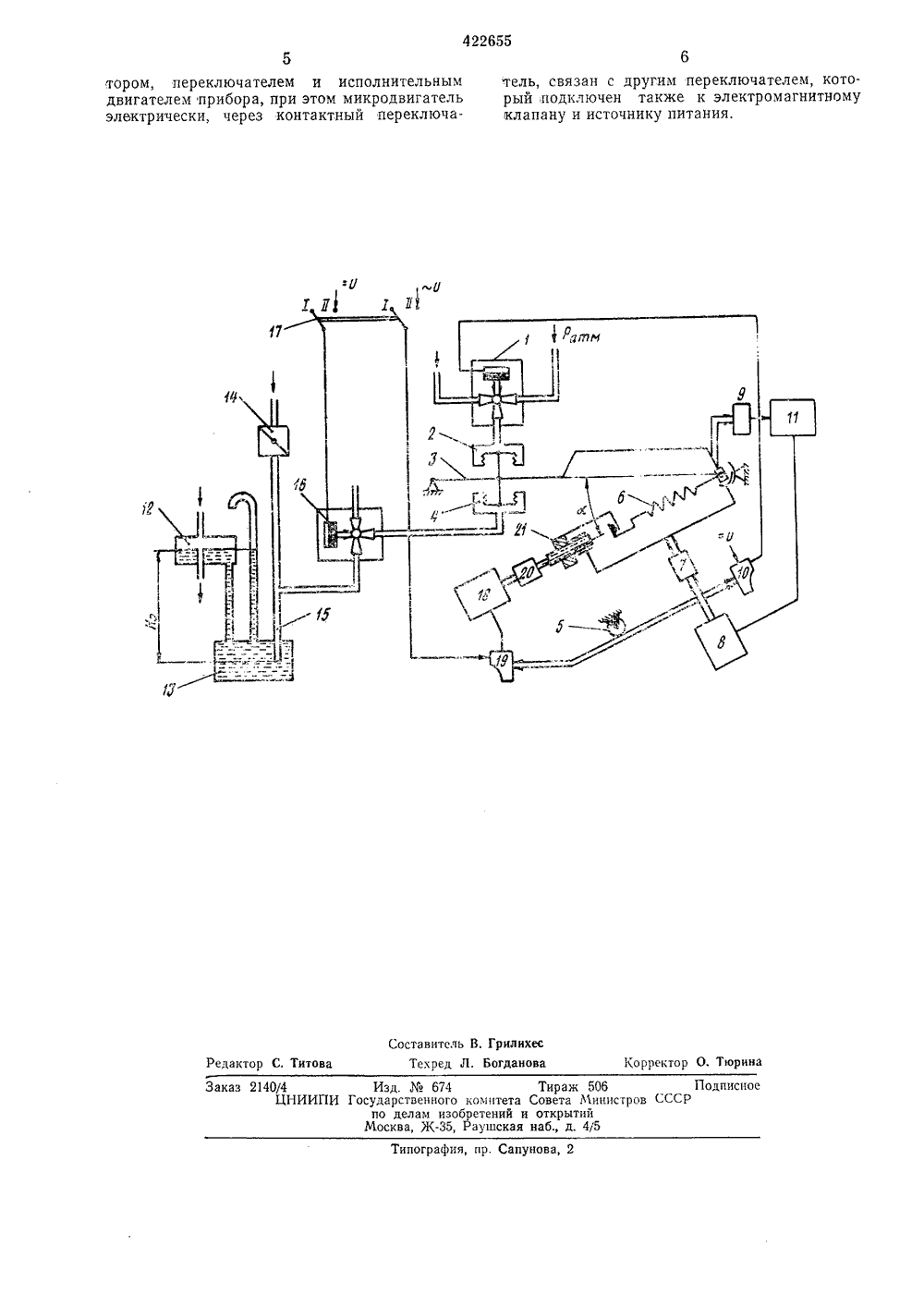

О П И 6 А Н И Е п) 422655ИЗОБ РЕТ ЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(32) Приоритет осударственный комитетСовета Министров СССРоо делам изобретенийи открытий 629.1,053.2:629 1.055,4 (088.8). Грилихе пенк изобретени 71) Заявитель СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОСАДКИ И ДИффЕРЕНТА СУДНА зображена принципиальчаямого устройства. омагнитавлений, , отсчет- ужина 6, ь 8, слей переют измеИзобретение относится к устройствам автоматического измерения и может быть использовано на судах надводного флота для точного определения осадки и дифферента судна в любой момент времени.По основному авт. св.239580 известно устройство для измерения осадки и дифферента судна, в котором используются приемные камеры давления с дистанционной лневмеркаторной передачей ,к измерителю осадки, напорные бачки базового давления, источник воздушного давления, измеритель осадки в виде двухсильфонного чувствительного элемента с дистанционной передачей показаний, один из сильфонов которого соединен с воздухопроводами камер давления через клапаны с электромагнитным управлением, а второй сильфон - с напорными бачками базового давления, пульт управления и индикации.Однако в известном устройстве отсутствует корректирующее приспособление для автоматического исключения систематических погрешностей в показанияхвозникающих от изменения удельного веса забортной воды при изменении ее температуры и солености и при изменении широты местонахождения судна, хотя эти погрешности могут доходить до 3%.Для исключения систематических погрешностей в показаниях, возникающих от изменения солености, температуры морской воды и широты местонахождения судна в устроисгво введено корректирующее приспособление, содержащее напорный бачок, соединенный трубопроводом с напорной магистралью забортнои воды и се сливом через камеру давления - с воздупным дросселем и электромагнитным клапаном, а через последниц - с сильфоном давления и преобразователем вращательного движения в поступательное, свя занным кинематически с компенсационнойпружиной и последовательно через редуктор - с микродвигателем и контактным переключателем, который, в свою очередь, соединен с отсчетной шкалой, редуктором, переключате лем и исполнительным двигателем прибора,при этом микродвигатель электрически, через контактный переключатель, связан с другим переключателем, который подключен также к электромагнитному клапану и источнику 20 питания.На чертеже исхема предлагае Входящие в состав схемы электр ный клапан 1, сильфон 2 базовых д рычаг 3, сильфон 4 давления осадки ная шкала 5, компенсационная пр редуктор 7, исполнительный двигател дящий трансформатор 9, контактны ЗО ключатель 10 и усилитель 11 образу(2) рительную схему устройства для измерения осадки и дифферента судна.Корректирующее приспособление, включает в себя напорный бачок 12, камеру давления 13, воздушный дроссель 14, трубопровод 15, электромагнитный клапан 16, переключатель 17, микродвигатель 18, контактный переключатель 19 типа КП, редуктор 20 и преобразователь 21 вращательного движения в поступательное,Когда переключатель 17 находится в положении 1 (Работа), электромагнитный клапан 16 и контактный переключатель 19 обесточены, в силу чего корректирующее приспособление не работает.При этом измерительная схема решает за- висимость где а - угол поворота компенсационной пружины 6;у - удельный вес забортной воды;Н - величина осадки;Нд - высота базового столба воды;Я,ф - эффективная площадь каждого изсильфонов 2 и 4;- 1 - ллечо рычага 3, к которому приложено усилие от сильфонов 2 и 4;Р,р - натяг компенсационной пружины 6;1 - плечо, к которому приложено усилиеот компенсационной пружины 6.Из формулы видно, что при неизменной величине осадки Н и изменении удельного веса у забортной воды изменяется и величина угла а, что ведет к,изменению показаний отсчетной шкалы 5 устройства для измерения осадки и дифферента судна.Независимость величины угла а и, соответственно, показаний шкалы 5 от величины удельного веса забортной, воды может быть обеспечена, как следует из формулы, изменением натяга компенсационной пружины 6 Рпр пропорционально величине изменения у.Требование неизменности показаний шкалы 5 при определенной величине осадки Н положено в основу действия корректирующего приспособления.Приспособление включается установкой переключателя 17 в положение 11 - Калибровка,При этом включается электромагнитный клапан 16 и в сильфон 4 вместо давления осадки подается эталонное давление от корректирующего приспособления.Величина эталонного давления где Н, - высота уровня воды в бачке 12 надсрезом трубопровода 15, являющаяся величиной постоянной;7 - удельный вес воды в устройстве,(близкий к удельному весу забортной 5 10 15 20 25 Зо 35 40 воды, благодаря непрерывной подаче в бачок 12 воды от магистрали забортной воды,Измерительная схема устройства для измерения осадки и дифферента, отрабатывая поданное давление, разворачивает компенсационную пружину 6 на угол а, величина которого, согласно формуле (1), зависит от величины натяга пружины 6 Рр и удельного веса у забортной воды, Контактный переключатель 19 типа КПотрегулирован таким образом, что при показаниях шкалы 5, равных величине Н он находится в нейтральном положении, а при отклонении показаний шкалы 5 от величины Н, замыкается правый или левый контакт переключателя, и на микродвигатель 18,поступает управляющее напряжение, фаза которого зависит от того, какой из контактов переключателя замкнулся,Таким образом, если после отработки давления Р, показания шкалы 5 будут равны Нз, что свидетельствует об отсутствии необходимости ввода корректуры в показания устройства для измерения осадки и дифферента, контактный переключатель 19 занимает нейтральное положение, напряжение управления не поступает на микродвигатель 18, и натяг пружины 6 останется, неизменным.Если же в результате изменения удельного веса забортной воды у показания шкалы 5 при подаче давления Р, отличаются от Н то контактный переключатель 19 подает управляющее напряжение на микродвигатель 18, который через редуктор 20 и преобразователь 21 вращательного движения в поступательное изменяет натяг пружины 6 до тех пор, пока следящая система измерительной схемы устройства для измерения осадки и дифферента не приведет показания шкалы 5 к требуемой величине Н,.На этом калибровка измерительной схемы заканчивается, и переключатель 17 устанавливается в положение Работа. Предмет изобретения Устройство для измерения осадки и диффе. рента судна по авт. св.239580, отличающ е е с я тем, что, с целью исключения систематических погрешностей в показаниях, возникающих от изменения солености, температуры морской воды ишироты местонахождениясудна, в устройство введено корректирующее,приспособление, содержащее напорный бачок, соединенный трубопроводом с напорной магистралью забортной воды и ее сливом и через камеру давления - с воздушным дросселем и электромагнитным клапаном, а через последний - с сильфоном давления и преобразователем вращательного движения в поступательное, связанным кинематически компенсационной пружиной и последователь но через редуктор - с микродвигателем и контактным переключателем, который, в свою очередь, соединен с отсчетной шкалой, редук422655 тором, переключателем и исполнительным двигателем прибора, при этом микродвигатель электрически, через контактный переключаль В. Грилих д Л. Богдано едактор С. Титова рректор О. Тюрин аказ 2140/4ЦНИ Изд.674сударственногопо делам изМосква, ЖТираж 506комитета Совета Министров ССретений и открытийРаушская наб., д. 4/5 одписно ипография, пр. Сапунов Состав Тектель, связан с другим переключателем, который подключен также к электромагнитному клапану и источнику питания.
