Карбуратор для тяжелых сортов горючего для двигателей внутреннего горения

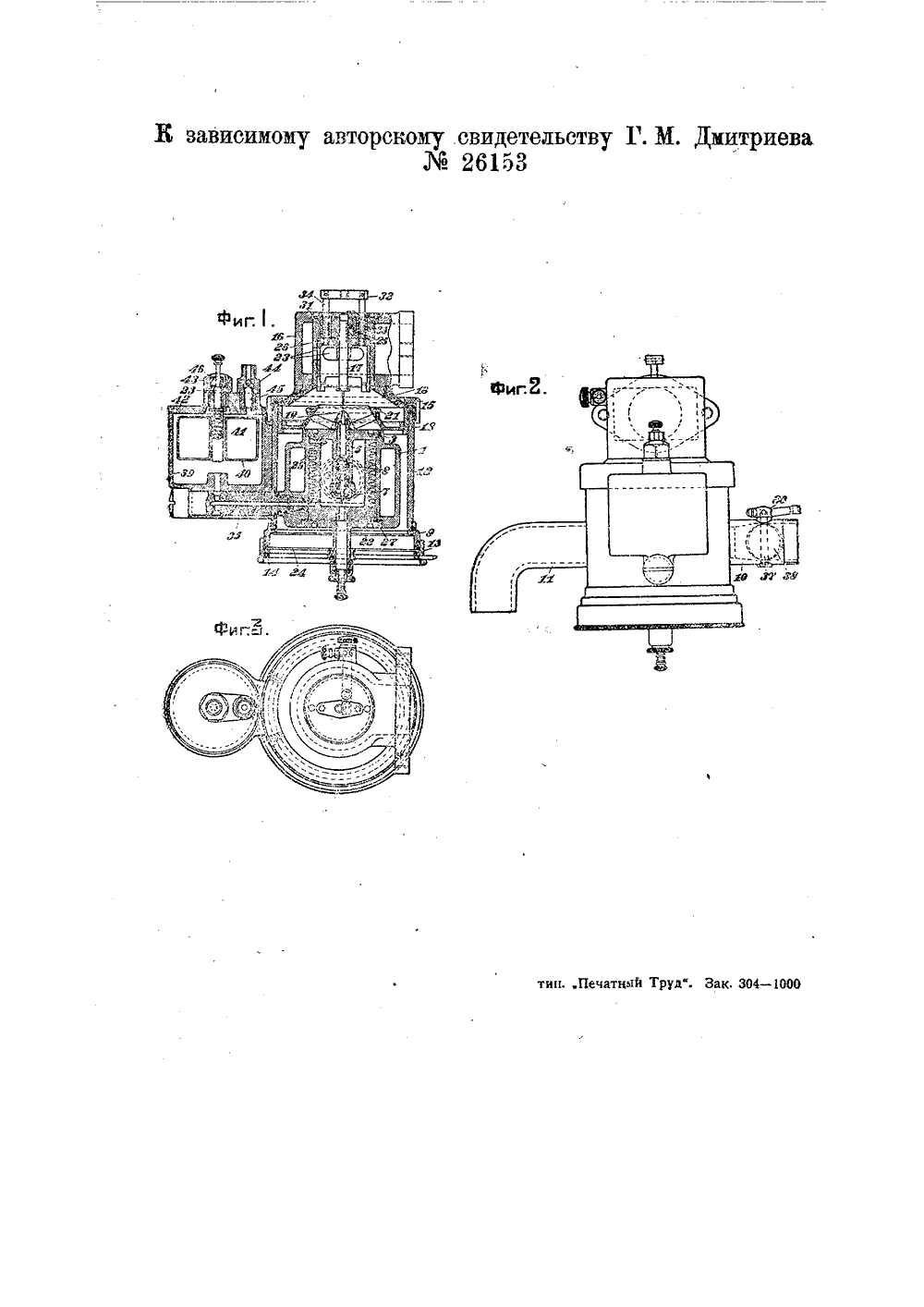

М 26153 Класс 46 с, БЬ Йвторекое евидетельетво нв ивобретение ОПИСАНИЕ карбуратора для тяжелых сортов горючего для двигателей внутреннего горения.К зависимому авторскому свидетельству Г. М. Дмитриева, заявленному 2 июня 1931 года (заяв. свид,89409), Основной патент на имя того же лица от 30 апреля 1924 года М 2725. О выдаче зависимого авторского свидетельства опубликовано 30 апреля 1932 года,В патенте М 2725 описан карбуратор для тяжелых сортов горючего для двигателей внутреннего горения, снабжен.ный подвижным жиклером со съемным наконечником, над отверствием которого помещен конический распылитель; подогрев горючего производится как в самом карбураторе, так и в подводящей трубке, а воздух нагревается при проходе между стенками карбуратора и кожуха.В предлагаемой форме выполнения для регулирования выходного сечения жиклера концевая часть распылителя выполнена в виде игольчатого клапана, входящего в отверстие жиклера. Для регулирования количества подаваемой смеси во всасывающую трубу двигателя установлен дроссельный орган в виде цилиндрического золотника, состоящего из нагруженного сверху спиральными пружинами, и подвижного в осевом направлении внутреннего стакана с окнами, совпадающими полностью или частично с окнами неподвижной обоймы, окружающей стакан.На чертеже фиг. 1 изображает вертикальный разрез карбуратора для тяжелых сортов горючего для двигателей внутреннего горения; фиг, 2 в в сбоку карбуратора; фиг, 3 - то же, сверху,Карбуратор состоит из корпуса с рубашкой 1 и крышкой 3, снабженной цилиндрическим отростком, на который навернут колпачок 7 с коническим отверстием для иглы 6 с заплечиками, на которых лежит пружина 8, находящаяся внутри жиклера 5 с наконечником 19, имеющим отверстие для прохода топлива. Жиклер 5 ввернут в съемную розетку 21, которая соединена с тарельчатым клапаном 18. Рубашку карбуратора окружает кожух 12, зажатый гайкой 15, которой также прикреплен и фланец 16 всасывающей трубы двигателя. В патрубок фланца 16 ввернута цилиндрическая обойма 31 с расположенным по окружности рядом окон 23 для прохода распыленной смеси; в обойме 31 помещен распылитель 17, концевая часть которого выполнена в виде игольчатого клапана, служащего для регулирования выходного сечения отверстия наконечника 19; осевое перемещение игольчатого клапана распылителя 17 производится посредством кремальеры 25. Внутри обоймы 31 помещен внутренний стакан 26 с окнами 23, совпадающими полностью или частично с соответствующими окнами обоймы 31. Стакан 26 укреплен двумя стойками 34, проходящими через дно обоймы и связанными вверху планкой 32. Во внутренней части обоймы 31 помещены две пружины ЗЗ, надетые на стойки 34, нажимающие на стаканы 2 б. Обойма 31 и стакан 2 б образуют дроссельный орган в виде цилиндрического золотника, служащего для регулирования количества подаваемой смеси во всасывающую трубу двигателя. В нижней части кожуха 12 ввернуто промежуточное кольцо 9, внутри которого помещена сетка 22; пространство за сеткой, для фильтрации воздуха, заполняется волосом, к каковому прилегает сетка 24, укрепленная донышком 13, отверстия коего перекрываются розеткой 14. Вру. башку 1 карбуратора ввернутстакан 27, снабженный спиралью в верхней своей части и окном 29 для прохода топлива. В кожух 12 карбуратора ввинчена подводящая газы трубка 10 с дроссельной задвижкой 38, укрепленной на оси 37 с рычагом 20, а с другой стороны ввинчена отводящая газы трубка 11. К кожуху 12 прикреплена обычная поплавковая камера 39, через которую пропущен цилиндрический стержень 35 с каналом в нем для прохода топлива из поплавковой камеры к спиральной части стакана 27. Поплавковая камера закрыта крышкой 42 с ввернутым в нее футером 43, через который пропущен стер. жень 23, в нижней своей части имеющий штифт для погружения поплавка 40, с пружиной 41 для отдачи в исходное положение стержня, упирающегося своими заплечиками в сальник 4 б. Рядом с футером 43 установлен второй футер 44, внутри которого помещена игла 45, перекрывающая отверстие, регулируя проток топлива в поплавковую камеру.Предмет изобретения,форма выполнения карбуратора для тяжелых сортов горючего для двигателей внутреннего горения по патенту2725, отличающаяся тем, что концевая часть распылителя 17 выполнена в виде игольчатого клапана, предназначенного для регулирования выходного сечения наконечника 19 жиклера, дроссельный же орган 2 б, 31 выполнен в виде цилиндрического золотника, подвижной в осевом направлении внутренний стакан 2 б коего, имеющий по окружности окна 23, совпадающие полностью или частично с соответствующими окнами 23 в окружающей стакан обойме 31, нагружен сверху спиральными пружинами 33.Б зависимому авторскому свидетельству 11.М. Дмитриева М 261 эЗ
