Рельсовое скрепление
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 24433
Автор: Андреянов
Текст

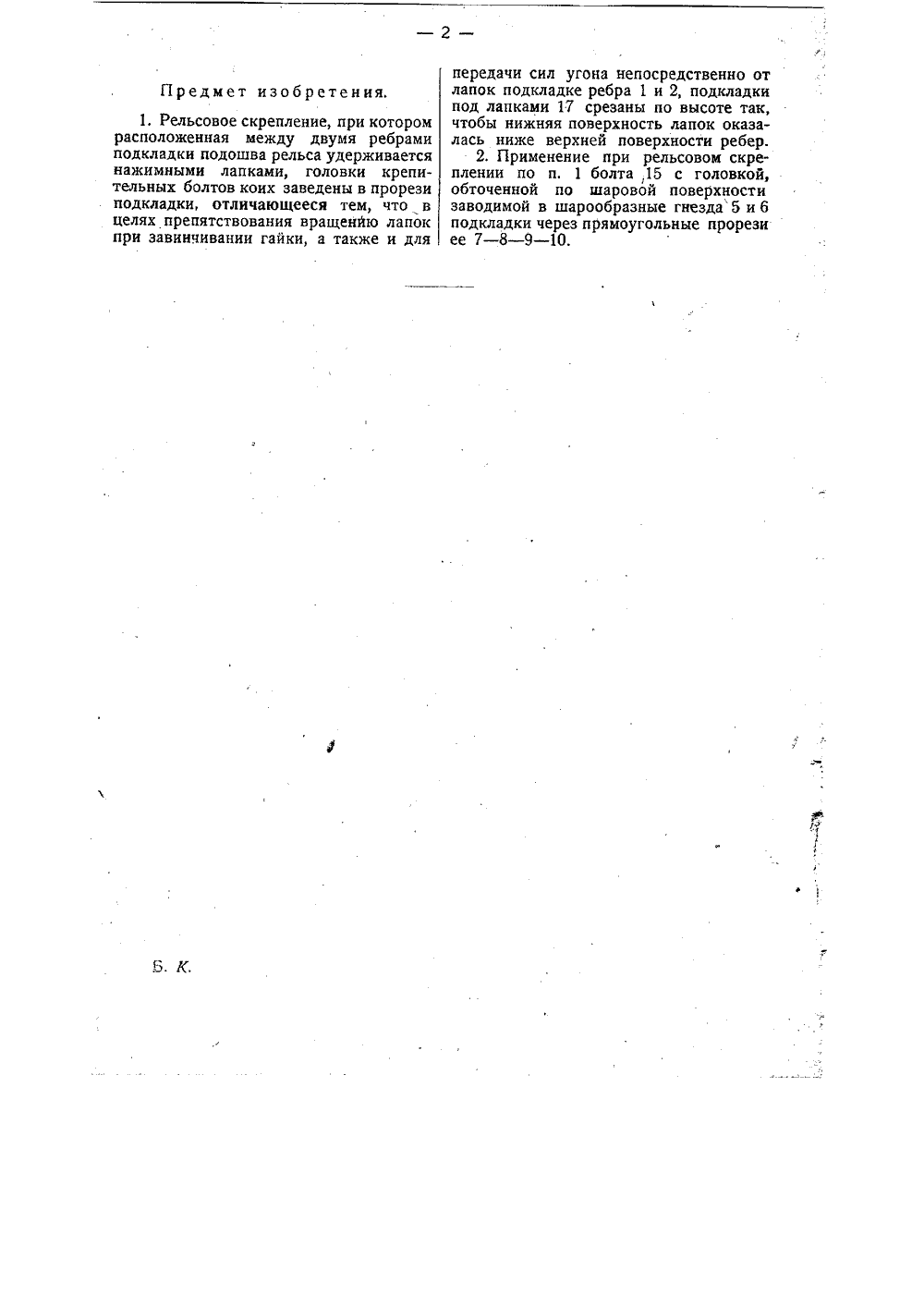

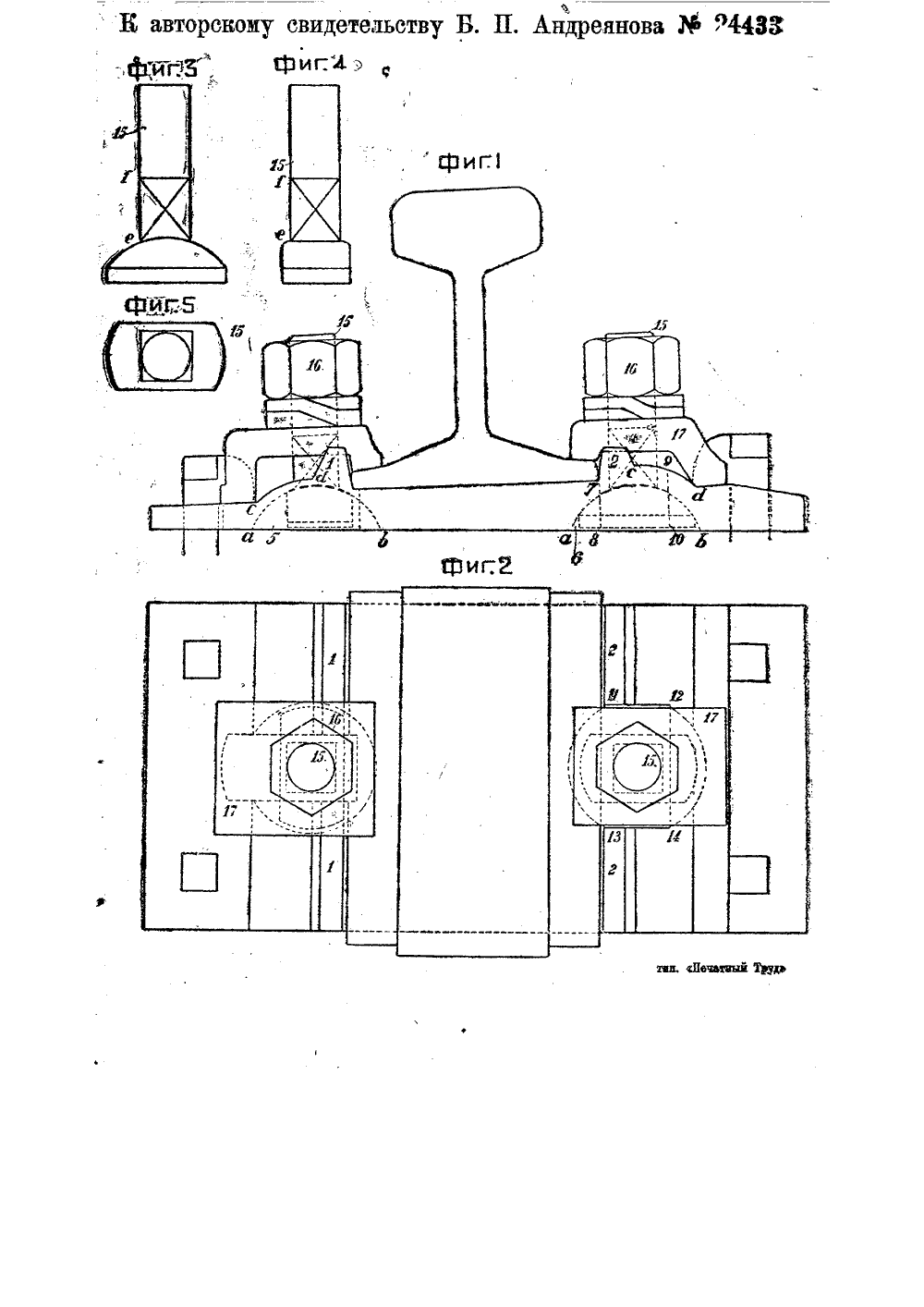

сс 39 а, 8 ОП рельсово свидетельству Б 1930 года (. П зая екабря 1931 года публиковаио выдаче авторского свидетельства Рельсовое скрепление, состоящее из подкладки, между двумя продольными ребрами которой устанавливается подошва рельса и из лапок, прижимаемых сверху болтом с одной стороны к подошве рельса, а с другой - к подкладке, предусматривает расположение лапок в поперечном углублении вышеупомянутых ребер подкадки с целью воспрепятствовать вращению лапок при завинчивании гайки на крепительном болте и с целью передать силу угона от подошвы рельса через лапки на подкладку.На чертеже фиг. 1 изображает данное . скрепление в виде вдоль рельса; фиг, 2 - то же, в виде сверху; фиг. 3, 4 и 5 - крепительный болт в. виде сбоку, спереди и сверху,Рельсовое скрепление состоит из подкладки, снабженной продольными выступающими над ее поверхностью ребрами 1 и 2, между которыми устанавливается подошва рельса. Лапки 17, опираясь одним концом на подошву рельса, а другим на подкладку, располагаются в поперечном углублении ребер 1 и 2 так, что нижняя поверхность лапок оказывается ближе верхней поверхности ребра, Для прижимания лапок 17 к подошве рельса и к-подкладке служат крепительные болты 15 с гайками 16. скрепления.Андреянова, заявленномсвид, 3 Чо 71877),Нижняя часть каждого болта 15 по высоте е (фиг, 3 и 4) имеет квадратное очертание (фиг. 5), соответствующее очертанию отверстия в лапке 17, а головка болта обточена сверху по шаровой поверхности, соответствующей очертанию поверхности аЬ углублений 5 или 6 в нижней части подкладки, при чем шаровая поверхность головки болта срезана с обеих сторон по вертикальным плоскостям 1 фиг. 5) для возможности заведения ее в соответствующий прорез по линиям 7 - 8 - 9 - 10 в вертикальном разрезе и по линиям 11 - 12 - 13 - 14 в горизонтальном разрезе подкладки. В соответствии с очертанием углубления 5 или 6 в подкладке по линни аЬ, ея верхняя поверхность очерчена по линии са.При установке скрепления болт 15 вводится длинной стороной головки по линиям 11 - 13 и 12 - 14 и затем пово- . рачивается под прямым углом, располагаясь длинной стороной головки параллельно линиям 1.1 - 12 и 13 - 14 прореза в подкладке. Затем гайка 1 б завинчивается на болте 15 и укрепляет лапку 17 к подошве рельса и к подкладке, при чем углубление в ребрах 1 и 2 препятствует вращению лапок и должно передавать силу угона от рельса через лапкик подкладке.Предмет изобретения,1. Рельсовое скрепление, при котором расположенная между двумя ребрами подкладки подошва рельса удерживается нажимными лапками, головки крепи- тельных болтов коих заведены в прорези подкладки, отличающееся тем, что в целях препятствования вращению лапок при завиичивании гайки, а также и для передачи сил угона непосредственно от лапок подкладке ребра 1 и 2, подкладки под лапками 17 срезаны по высоте так, чтобы нижняя поверхность лапок оказалась ниже верхней поверхности ребер.2. Применение при рельсовом скреплении по п. 1 болта,15 с головкой, обточенной по шаровой поверхности заводимой в шарообразные гнезда 5 и 6 подкладки через прямоугольные прорези ее 7 - 8 - 9 - 10, Б авторскому свидетельству Б. П. Андреянова Ж "4433
