Держатель образцов для измерения параметров магнитных материалов

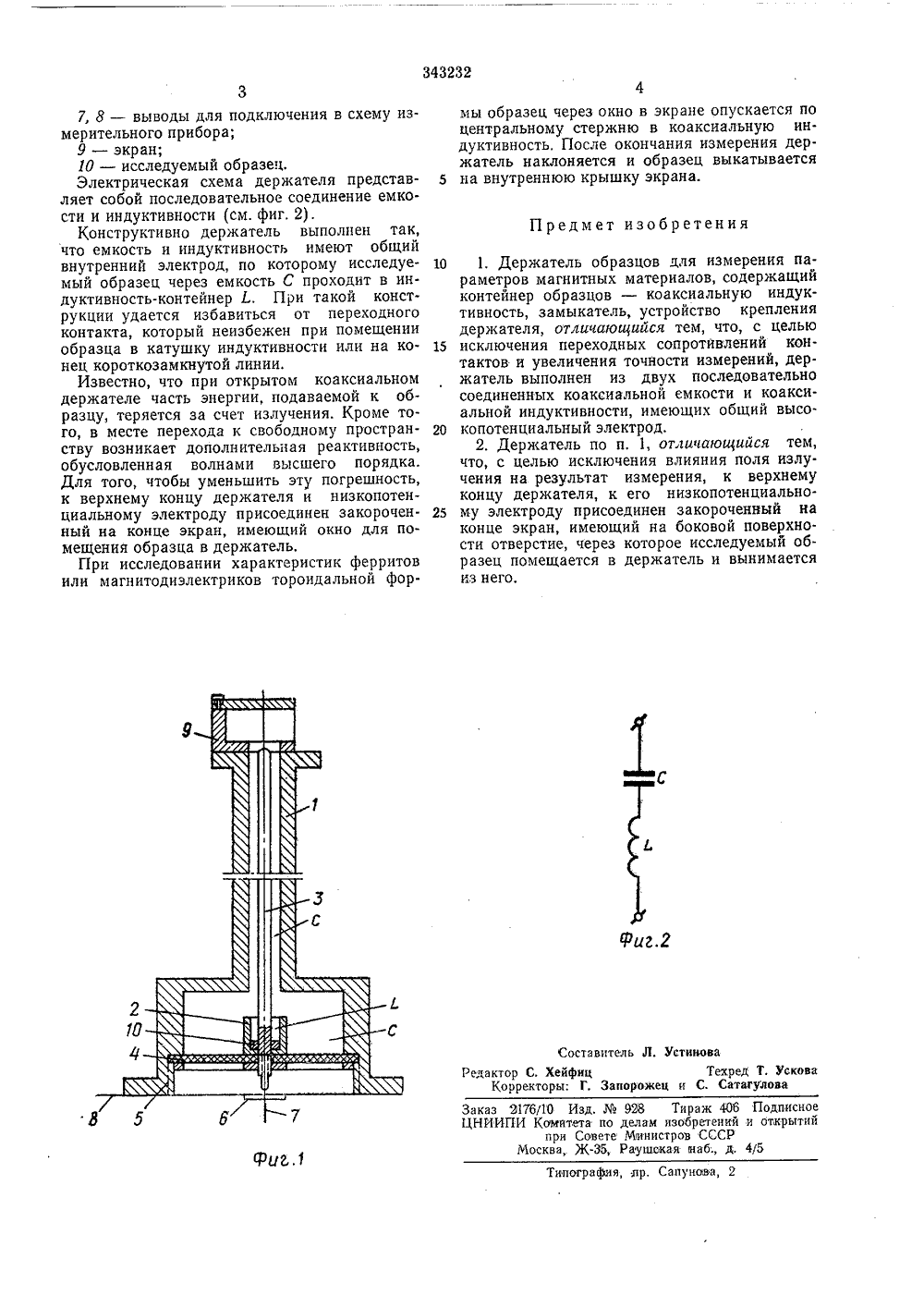

Союз Советских Социалистических Республиктельстваависимо авт. 01 г 33/ аявлено ОЗ.Х 1.1967 (ЛЪ 1195679/18-10) оритет Комитет ло делам изобретений и открытийК 621.317,411(088.8 Опубликовано 22,Ч 1,1972. Бюллетеньори Совете МинистСССР ата опубликования описания 21 Ч 11.197 АвторыизобретениЗаявитель. Черноус ф. Кугаевский, Н. Н. Ч ова ЕЛЬ ОБРАЗЦОВ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТ МАГНИТНЫХ МАТЕРИАЛОВ ДЕ сти отверстие чер бразец помещается яиз него.Измерение параметров образцов с помощью описываемого держателя проводят в следующем порядке.Сначала производят измерение без оца. Затем образец через окно в экранекают по центральному стержню в коаксную индуктивность, Проводят измереобразцом. При опускании образца держустанавливают под углом (в зависимосразмеров образца) для плавного скольобразца во избежание его поломки,После окончания измерения держатель наклоняют, и образец выкатывается на внутреннюю крышку экрана, которая имеетновую прокладку. Через окно экрана озец вынимают пинцетом.На фиг, 1 показан описываемый держатель,где 1 - конденсатор, выполненный в виде разомкнутой на конце коаксиальной лини2 - контейнер-индуктивность, предстющая собой короткозамкнутый отрезоксиальной линии;3 - внутренний электрод, общий для емкости и индуктивности;4 - опорная керамическая шайба;б, б - элементы крепления внутреннихэлектродов держателя; браз- опус- иальние с атель ти от жения и, авля- коакприсоединением заявкиИзобретение предназначено для применения в приборах, измеряющих магнитные параметры ферритов и магнитодиэлектриков тороидальной формы: комплексную магнитную проницаемость и величину угла потерь, 5Известные держатели образцов для измерения параметров магнитных материалов основаны на сочетании коаксиальной индуктивности и рамки, магнитное поле в которых строго симметрично и не зависит от токов, 10 протекающих по остальным сторонам рамки, Чистота магнитного поля в держателе обуславливается экранирующим действием наружного цилиндра держателя образца.Однако при использовании известного дер жателя для помещения образца в контейнер необходимо размыкать рамку, и кроме того, на результаты измерения влияет поле излучения и соседние окружающие предметы.Для исключения переходных сопротивлений 20 контактов и увеличения точности измерений предлагаемый держатель выполнен из двух последовательно соединенных коаксиальной индуктивности и коаксиальпой емкости, имеющих общий высокопотенциальный электрод. 25Кроме того, для исключения влияния поля излучения на результат измерения, к верхнему концу держателя, к его низкопотенциальному электроду присоединен закороченный на конце экран, имеющий на боковой поверхно ез которое исследуемыи о в держатель и вынимаетс343232 Усковва ехред Сатаг ж 406 етений СССР б;, д,одписное ткрытий Типогр нова,7, 8 - выводы для подключения в схему измерительного прибора;9 - экран;10 - исследуемый образец,Электрическая схема держателя представляет собой последовательное соединение емкости и индуктивности (см. фиг. 2).Конструктивно держатель выполнен так, что емкость и индуктивность имеют общий внутренний электрод, по которому исследуемый образец через емкость С проходит в индуктивность-контейнер 1 При такой конструкции удается избавиться от переходного контакта, который неизбежен при помещении образца в катушку индуктивности или на конец короткозамкнутой линии,Известно, что при открытом коаксиальном держателе часть энергии, подаваемой к образцу, теряется за счет излучения. Кроме того, в месте перехода к свободному пространству возникает дополнительная реактивность, обусловленная волнами высшего порядка. Для того, чтобы уменьшить эту погрешность, к верхнему концу держателя и низкопотенциальному электроду присоединен закороченный на конце экран, имеющий окно для помещения образца в держатель,При исследовании характеристик ферритов или магнитодиэлектриков тороидальной формы образец через окно в экране опускается по центральному стержню в коаксиальную индуктивность. После окончания измерения держатель наклоняется и образец выкатывается 5 на внутреннюю крышку экрана. Предмет изобретения 10 1. Держатель образцов для измерения параметров магнитных материалов, содержащийконтейнер образцов - коаксиальную индуктивность, замыкатель, устройство креплениядержателя, отличающийся тем, что, с целью15 исключения переходных сопротйвлений контактов и увеличения точности измерений, дер.жатель выполнен из двух последовательносоединенных коаксиальной емкости и коаксиальной индуктивности, имеющих общий высо 20 копотенциальный электрод,2. Держатель по п. 1, отличающийся тем,что, с целью исключения влияния поля излучения на результат измерения, к верхнемуконцу держателя, к его низкопотенциально 25 му электроду присоединен закороченцый наконце экран, имеющий на боковой поверхности отверстие, через которое исследуемый образец помещается в держатель и вынимаетсяиз него. Составитель Л, УстиРедактор С, ХейфицКорректоры: Г. Запорожец и аказ 2176/10 Изд.928 Тир ЦНИИПИ Комитета по делам нзоб прн Совете Министров Москва, Ж, Раушокая и
