Установка для нагнетания скрепляющих составов

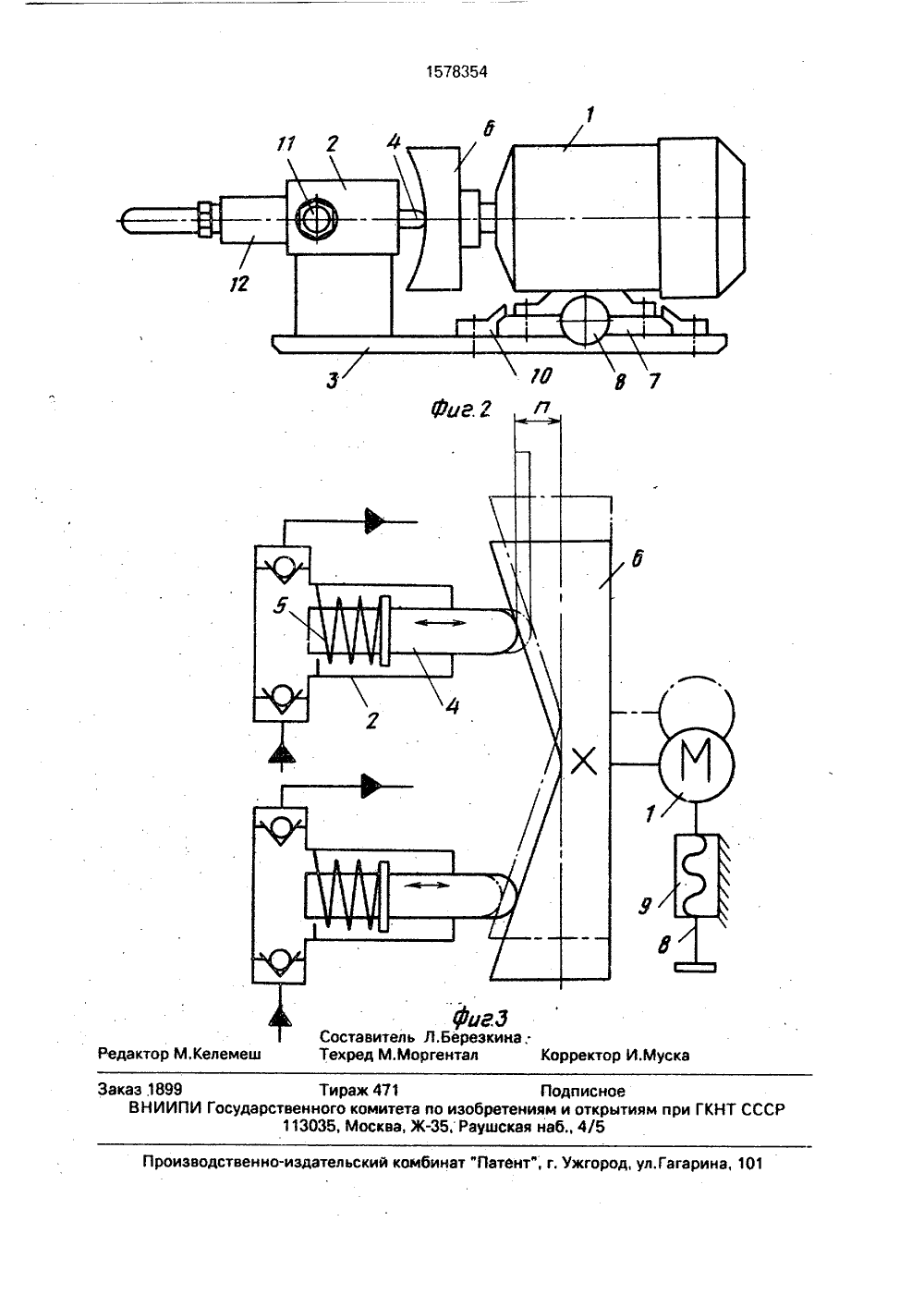

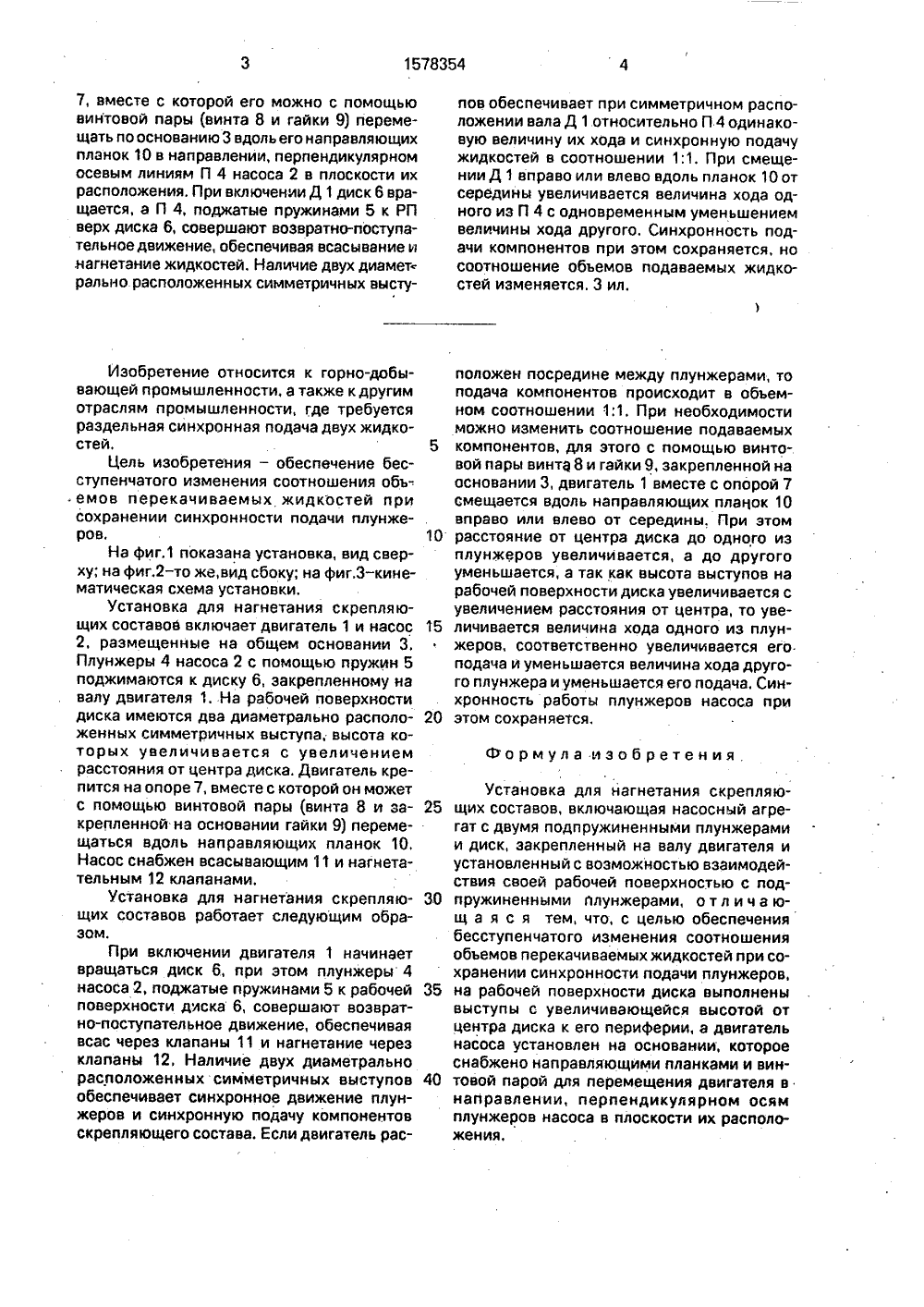

(9) (11 55 Е К АВТО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АНИЕ ИЗС)БРКОМУ СВИДЕТЕЛЬСТВУ(56) Автррское свидетельство СССР М 1165793, кл. Е 21 О 20/ОО, 1987.Вильнер Я,М Ковалева Я.Т. и Некрасова Б.Б. Справочное пособие по гидравлике, гидромашинам и гидроприводам, Минск: Вышейшая школа, 1976, с. 272, рис. 15.14.(54) УСТАНОВКА ДЛЯ НАГНЕТАНИЯ СКРЕПЛЯЮЩИХ СОСТАВОВ (57) Изобретение относится к горно-добывающей пром-ти и предназначено для раздельной синхронной подачи двух жидкостей, Цель изобретения - обеспечение бесступенчатого изменения соотношения объемов перекачиваемых установкой жидкостей при сокращении синхронности подачи плунжеров (П) 4 насосного агрегата. Для этого плунжерный насос 2 и двигатель (Д) 1 размещаются на общем основании 3. Подпружиненные П 4 контактируют с рабачей поверхностью (РП) закрепленного на валу Д 1 диска 6, На РП диска 6 имеются два диаметрально расположенных выступа, Высота выступов увеличивается с увеличением расстояния от центра диска 6 к его периферии. На основании 3 Д 1 крепится на опоре1578354 5 10 15 В 20 25 30 35 40 7, вместе с которой его можно с помощью винтовой пары (винта 8 и гайки 9) перемещать по основанию 3 вдоль его направляющих планок 10 в направлении, перпендикулярном осевым линиям П 4 насоса 2 в плоскости их расположения. При включении Д 1 диск 6 вращается, а П 4, поджатые пружинами 5 к РП верх диска 6, совершают возвратно-поступательное движение, обеспечивая всасывание и нагнетание жидкостей. Наличие двух диамет рально расположенных симметричных выстуИзобретение относится к горно-добывающей промышленности, а также к другим отраслям промышленности, где требуется раздельная синхронная подача двух жидкостей,Цель изобретения - обеспечение бесступенчатого изменения соотношения объемов перекачиваемых жидкостей при сохранении синхронности подачи плунжеров,На фиг.1 показана установка, вид сверху; на фиг,2 - то же,вид сбоку; на фиг.3-кинематическая схема установки.Установка для нагнетания скрепляющих составов включает двигатель 1 и насос 2, размещенные на общем основании 3, Плунжеры 4 насоса 2 с помощью пружин 5 поджимаются к диску 6, закрепленному на валу двигателя 1. На рабочей поверхности диска имеются два диаметрально расположенных симметричных выступа; высота которых увеличивается с увеличением расстояния от центра диска. Двигатель крепится на опоре 7, вместе с которой он может с помощью винтовой пары (винта 8 и закрепленной на основании гайки 9) перемещаться вдоль направляющих планок 10. Насос снабжен всасывающим 11 и нагнетательным 12 клапанами.Установка для нагнетания скрепляющих составов работает следующим образом.При включении двигателя 1 начинает вращаться диск 6, при этом плунжеры 4 насоса 2, поджатые пружинами 5 к рабочей поверхности диска 6, совершают возвратно-поступательное движение, обеспечивая всас через клапаны 11 и нагнетание через клапаны 12, Наличие двух диаметрально расположенных симметричных выступов обеспечивает синхронное движение плунжеров и синхронную подачу компонентов скрепляющего состава. Если двигатель распов обеспечивает при симметричном расположении вала Д 1 относительно П.4 одинаковую величину их хода и синхронную подачу жидкостей в соотношении 1:1. При смещении Д 1 вправо или влево вдоль планок 10 от середины увеличивается величина хода одного из П 4 с одновременным уменьшением величины хода другого. Синхронность подачи компонентов при этом сохраняется, но соотношение объемов подаваемых жидкостей изменяется. 3 ил. положен посредине между плунжерами; то подача компонентов происходит в объемном соотношении 1:1. При необходимости можно изменить соотношение подаваемых компонентов, для этого с помощью винтовой пары винта 8 и гайки 9, закрепленной на основании 3, двигатель 1 вместе с опорой 7 смещается вдоль направляющих планок 10 вправо или влево от середины. При этом расстояние от центра диска до одного из плунжеров увеличивается, а до другого уменьшается, а так как высота выступов на рабочей поверхности диска увеличивается с увеличением расстояния от центра, то увеличивается величина хода одного из плунжеров, соответственно увеличивается его. подача и уменьшается величина хода другого плунжера и уменьшается его подача. Синхронность работы плунжеров насоса при этом сохраняется,Фо р мул а и зоб рете н ия Установка для нагнетания скрепляющих составов, включающая насосный агрегат с двумя подпружиненными плунжерами и диск, закрепленный на валу двигателя и установленный с возможностью взаимодействия своей рабочей поверхностью с подпружиненными плунжерами, о т л и ч а ющ а я с я тем, что, с целью обеспечения бесступенчатого изменения соотношения объемов перекачиваемых жидкостей при сохранении синхронности подачи плунжеров, на рабочей поверхности диска выполнены выступы с увеличивающейся высотой от центра диска к его периферии, а двигатель насоса установлен на основании, которое снабжено направляющими планками и винтовой парой для перемещения двигателя в направлении, перпендикулярном осям плунжеров насоса в плоскости их расположения.1578354 едактор М. Келемеш М,Моргентал Корректор И.Му Заказ 1899 Тираж 471 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5 КНТ С роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,
