Установка для нагнетания двухкомпонентного скрепляющего состава в горный массив

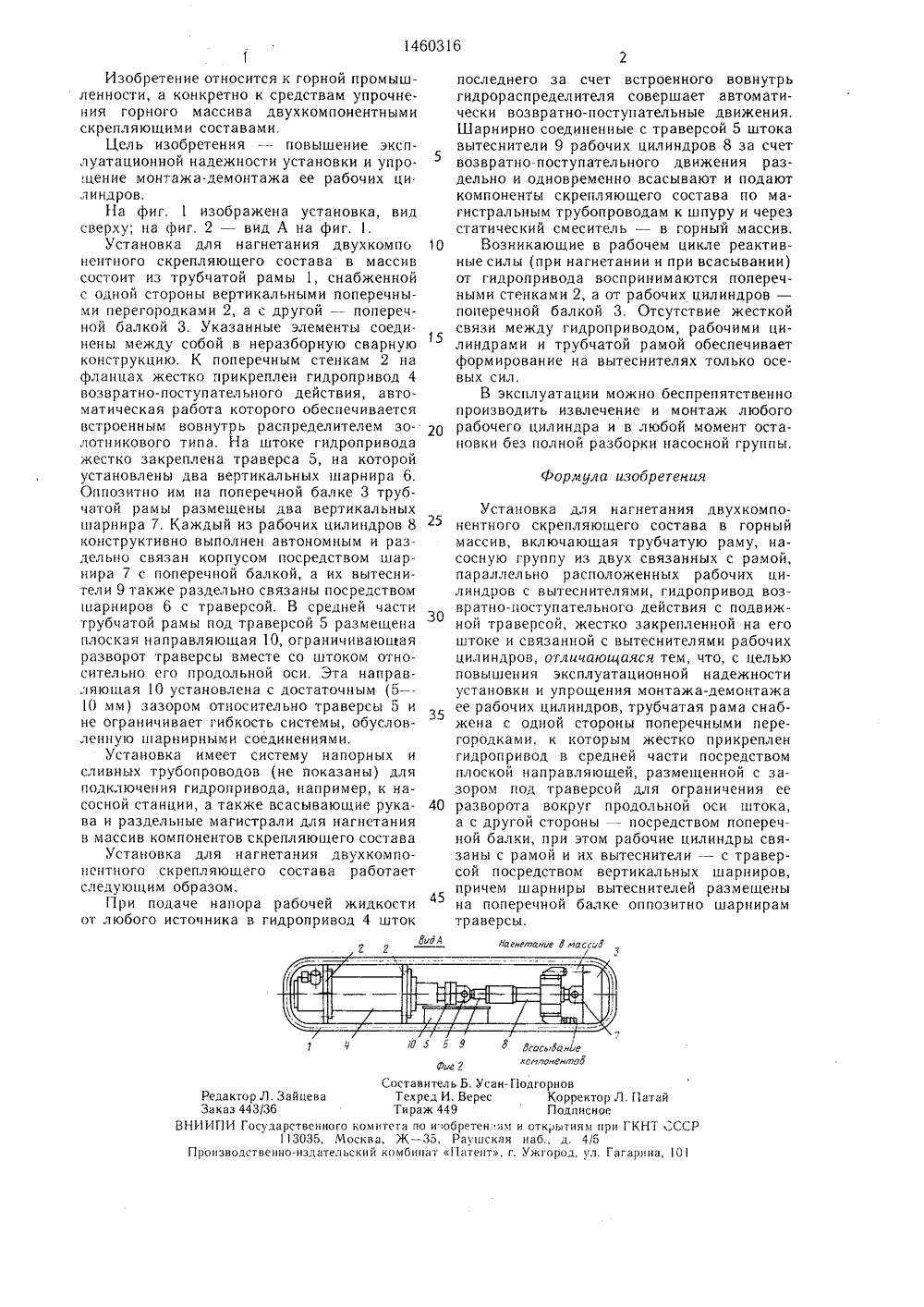

, слйэф,ЛД 1 РЕТЕ ЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ К АВТОРСКОМУ СВ(7 ) Всесоюзн ый н а уч но- исса едовател ьск и й и проектно-конструкторский угольный институт КузНИУИ(54) УСТАНОВКА .ГЛЯ НАГНЕТАНИЯ ДВУХКОМПОНЕНТНОГО СКРЕГ 1 ЛЯЮШЕГО СОСТАВА В ГОРНЫЙ МАССИВ (57) Изобретение предназначено для упрочнения горного массива двухкомпонентными скрепляющими составами. Цель - повышение эксплуатационной надежности установки и упрощение монтажа-демонтажа рабочих цилиндров. Установка включает трубчатую раму (ТР) 1 с поперечными перегородками 2 и балкой 3, два параллельно расположенных рабочих цилиндра (РЦ) 8 с вытеснителями (В) 9 и гидропривод 4 с подвижной траверсой 5, жести закрепленной на его штоке и связанной . В 9. Гидропри.вод 4 жестко прикреплен к поп речным перегородкам 2. Причем РЦ 8 связаны с балкой 3, а их В 9 -- с траверсой 5 посредством вертикальных шарниров соответственно 7 и 6. В средней части ТР 1 под траверсой 5 размещена с зазором плоская направляющая 10 для ограничения разворота вокруг продольной оси штока гидропривода 4. Шарниры 6 размещены на поперечной оалке оппозитно шарнирам 7. Г 1 ри подаче напора рабочей жидкости в гидропривод 4 шток последнего совершает возвратно-поступательное движение. Раздельно и одновременно В 9 всасывают и подают компоненты скрепляющего состава по трубопроводамчерез смеситель в горный массив. Наличие шарнирной связи между гидроприводом 4, РЦ 8 и балкой (перегородками) ТРобеспечивает формирование на В 9 осевых сил. ( Извлечение и монтаж любого РЦ 8 возможен д в любой момент остановки без полной раз.борки насосной группы. 2 ил.1460311Изобретение относится к горной промышленности, а конкретно к средствам упрочнения горного массива двухкомпонентными скрепляющими составами.Цель изобретения - повышение эксплуатационной надежности установки и упроцение монтажа-демонтажа ее рабочих ци линдров.На фиг. 1 изображена установка, вид сверху; на фиг. 2 - вид А на фиг. 1.Установка для нагнетания двухкомпо 10 нентного скрепляющего состава в массив состоит из трубчатой рамы 1, снабженной с одной стороны вертикальными поперечными перегородками 2, а с другой - поперечной балкой 3. Указанные элементы соеди.нены между собой в неразборную сварную конструкцию. К поперечным стенкам 2 на фланцах жестко прикреплен гидропривод 4 возвратно-поступательного действия, автоматическая работа которого обеспечивается встроенным вовнутрь распределителем золотникового типа. На штоке гидропривода жестко закреплена траверса 5, на которой установлены два вертикальных шарнира 6.Оппозитно им на поперечной балке 3 трубчатой рамы размещены два вертикальных шарнира 7, Каждый из рабочих цилиндров 8 конструктивно выполнен автономным и раздельно связан корпусом посредством шарнира 7 с поперечной балкой, а их вытесни- тели 9 также раздельно связаны посредством шарниров 6 с траверсой. В средней части трубчатой рамы под траверсой 5 размещена плоская направляющая 10, ограничивающая разворот траверсы вместе со штоком относительно его продольной оси. Эта направляющая 1 О установлена с достаточным (5 - О мм) зазором относительно траверсы 5 и не ограничивает гибкость системы, обусловленную шарнирными соединениями.Установка имеет систему напорных и сливных трубопроводов (не показаны) для подключения гидропривода, например, к насосной станции, а также всасывающие рука ва и раздельные магистрали для нагнетания в массив компонентов скрепляющего составаУстановка для нагнетания двухкомпонентного скрепляющего состава работает следующим образом.При подаче напора рабочей жидкости от любого источника в гидропривод 4 шток%ФА последнего за счет встроенного вовнутрь гидрораспределителя совершает автоматически возвратно-поступательные движения. Шарнирно соединенные с траверсой 5 штока вытеснители 9 рабочих цилиндров 8 за счет возвратно-поступательного движения раздельно и одновременно всасывают и подают компоненты скрепляющего состава по магистральным трубопроводам к шпуру и через статический смеситель - в горный массив.Возникающие в рабочем цикле реактивные силы (при нагнетании и при всасывании) от гидропривода воспринимаются поперечными стенками 2, а от рабочих цилиндров - поперечной балкой 3. Отсутствие жесткой связи между гидроприводом, рабочими цилиндрами и трубчатой рамой обеспечивает формирование на вытеснителях только осевых сил.В эксплуатации можно беспрепятственно производить извлечение и монтаж любого рабочего цилиндра и в любой момент остановки без полной разборки насосной группы,Формула изобретенияУстановка для нагнетания двухкомпонентного скрепляющего состава в горный массив, включающая трубчатую раму, насосную группу из двух связанных с рамой, параллельно расположенных рабочих цилиндров с вытеснителями, гидропривод возвратно-поступательного действия с подвижной траверсой, жестко закрепленной на его штоке и связанной с вытеснителями рабочих цилиндров, отличающаяся тем, что, с целью повышения эксплуатационной надежности установки и упрощения монтажа-демонтажа ее рабочих цилиндров, трубчатая рама снабжена с одной стороны поперечными перегородками, к которым жестко прикреплен гидропривод в средней части посредством плоской направляющей, размещенной с зазором под траверсой для ограничения ее разворота вокруг продольной оси штока, а с другой стороны - посредством поперечной балки, при этом рабочие цилиндры связаны с рамой и их вытеснители - с траверсой посредством вертикальных шарниров, причем шарниры вытеснителей размещены на поперечной балке оппозитно шарнирам траверсы.Иагнетание Ф масснексмпоненто 5Фиг сСоставитель Б. Усан-Подгорнов Редактор Л. Зайцева Техред И. Верес Корректор Л. г 1 атайЗаказ 443/36 Тираж 449 Подписное ВНИИПИосударственного комитета по и"обретен им и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
