Способ регулирования частоты вращения роторов двухкаскадного компрессора для наддува двигателя внутреннего сгорания

ZIP архив

Текст

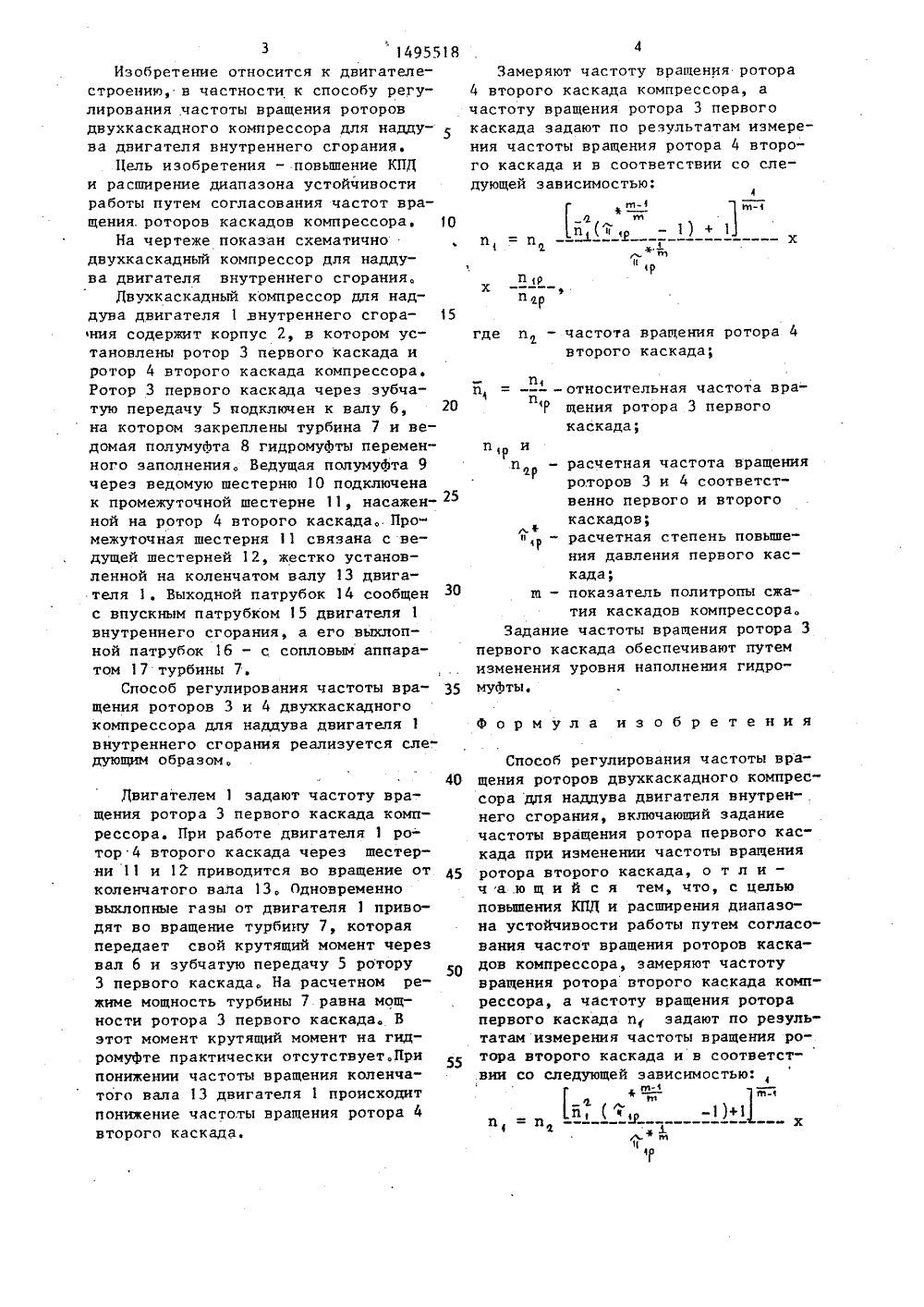

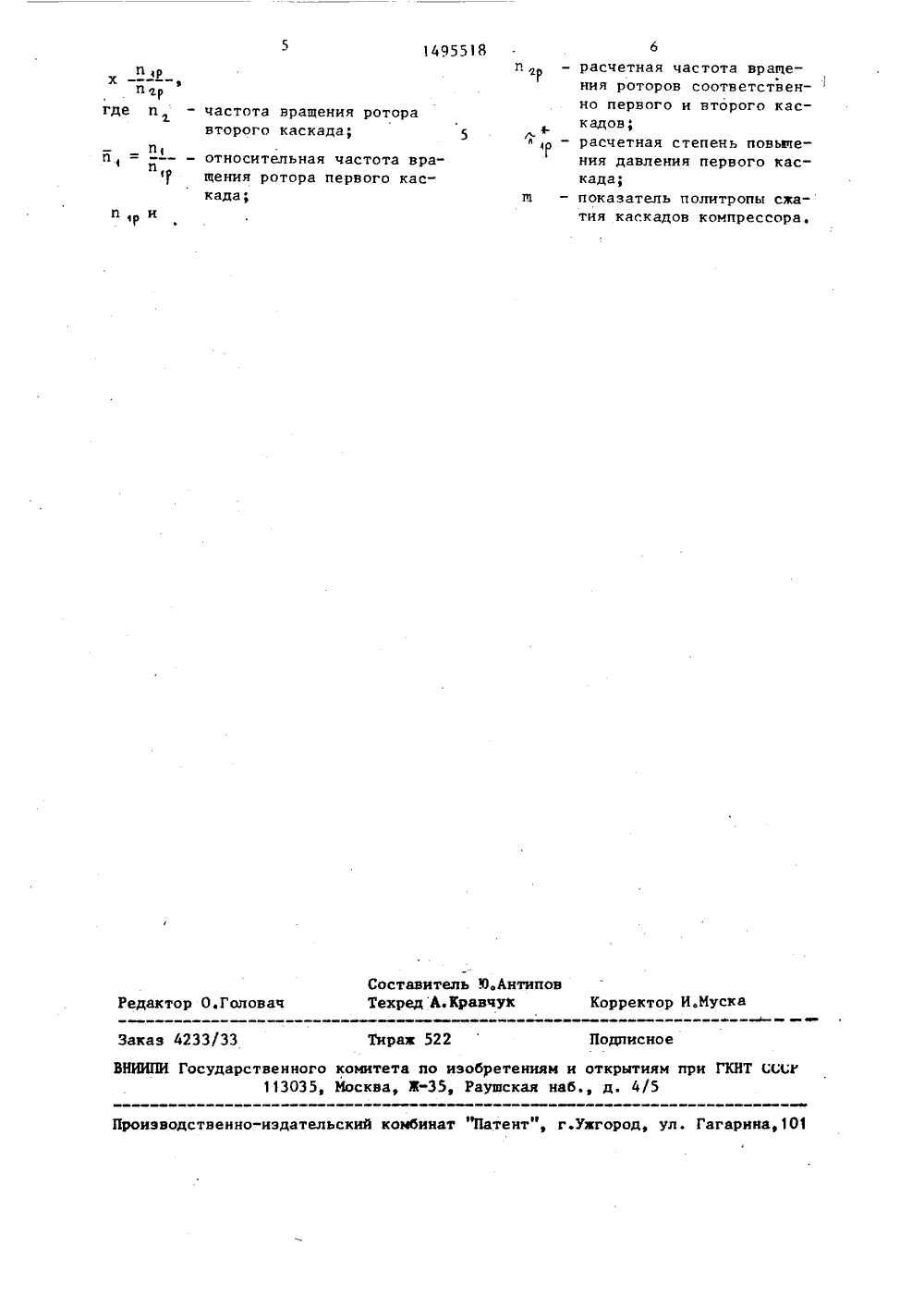

(5) ОПИСАНИЕ ИЗОБРЕТЕН У ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 826057, кл. Р 02 В 37/04, 1979.(54) СПОСОБ РЕГУЛИРОВАНИЯ ЧАСТОР 1ВРАЩЕНИЯ РОТОРОВ ДВУХКАСКАДНОГО КОМПРЕССОРА ДЛЯ НАДДУВА ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ 4 1) 27/00, Р 02 В 37/04(57 ) Из обре тение позволяет повыситьКЩ 1 компрессора и расширить диапазоустойчивой работы путем согласованичастот вращения роторов (Р) 3 и 4первого и второго каскадов компрессра. Замеряют частоту вращения (ЧВ)Р 4 и по результатам замера этой частоты определяют ЧВ Р 3, которая завсит от ЧВ Р 4, относительной ЧВ Р 3расчетной ЧВ Р 3 и Р 4, расчетнойстепени повьнпения давления первогокаскада и показателя политропы сжатия каскадов компрессора. 1 ил.3 1495518Изобретение относится к двигателе- строению, в частности к способу регулирования .частоты вращения роторов двухкаскадного компрессора для надду ва двигателя внутреннего сгорания,Цель изобретения - повышение КПД и расширение диапазона устойчивости работы путем согласования частот вращения. роторов каскадов компрессора. 1 ОНа чертеже показан схематично двухкаскадный компрессор для наддува двигателя внутреннего сгорания,Двухкаскадный компрессор для наддува двигателя 1 внутреннего сгора ния содержит корпус 2, в котором установлены ротор 3 первого каскада и ротор 4 второго каскада компрессора. Ротор 3 первого каскада через зубчатую передачу 5 подключен к валу 6, 20 на котором закреплены турбина 7 и ведомая полумуфта 8 гидромуфты перемен" ного заполнения. Ведущая полумуфта 9 через ведомую шестерню 10 подключена к промежуточной шестерне 11, насаженной на ротор 4 второго каскада Промежуточная шестерня 11 связана с ведущей шестерней 12, жестко установленной на коленчатом валу 13 двигателя 1. Выходной патрубок 14 сообщен с впускным патрубком 15 двигателя 1 внутреннего сгорания, а его выхлопной патрубок 16 - с сопловым аппаратом 17 турбины 7.Способ регулирования частоты вра щения роторов 3 и 4 двухкаскадного компрессора для наддува двигателя 1 внутреннего сгорания реализуется следующим образом.40Двигателем 1 задают частоту вращения ротора 3 первого каскада компрессора. При работе двигателяротор 4 второго каскада через шестерни 11 и 12 приводится во вращение от 45 коленчатого вала 13. Одновременно выхлопные газы от двигателя 1 приводят во вращение турбину 7, которая передает свой крутящий момент через вал 6 и зубчатую передачу 5 ротору 3 первого каскада. На расчетном режиме мощность турбины 7 равна мощности ротора 3 первого каскада. В этот момент крутящий момент на гидромуфте практически отсутствует.При понижении частоты вращения коленчатого вала 13 двигателя 1 происходит понижение частоты вращения ротора 4 второго каскада. Замеряют частоту вращения ротора 4 второго каскада компрессора, а частоту вращения ротора 3 первого каскада задают по результатам измерения частоты вращения ротора 4 второго каскада и в соответствии со следующей зависимостью:4с% -иФЮ п( ц- 1) + и, =п1п,рхпр фгде и - частота вращения ротора 4 второго каскада; и,и = --- относительная частота враи,7 щения ротора 3 первогокаскада;и, ии - расчетная частота вращенияроторов 3 и 4 соответственно первого и второго каскадов;л+ц - расчетная степень повышения давления первого каскада;ш - показатель политропы сжатия каскадов компрессора.Задание частоты вращения ротора 3 первого каскада обеспечивают путем изменения уровня наполнения гидро- муфты.Формула изобретенияС пособ регулирования частоты вращения роторов двухкаскадного компрессора для наддува двигателя внутреннего сгорания, включающий задание частоты вращения ротора первого каскада при изменении частоты вращения ротора второго каскада, о т л и - ч а .ю щ и й с я тем, что, с целью повышения КПД и расширения диапазона устойчивости работы путем согласования частот вращения роторов каскадов компрессора, замеряют частоту вращения ротора второго каскада компрессора, а частоту вращения ротора первого каскада п задают по результатам измерения частоты вращения ротора второго каскада и в соответствии со следующей зависимостью:е1495518 расчетная частота вращения роторов соответственно первого и второго каскадов;расчетная степень повькення давления первого каскада;показатель политропы сжатия каскадов компрессора,п,х -- ,п где ичастота вращения роторавторого каскада; ииФ относительная частота вращения ротора первого каскада; 1Составитель Ю.АнтиповТехредА.Кравчук Корректор И,Муска Редактор О.ГоловачЗаказ 4233/33 Тираа 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 1;1;Р 113035, Москва, 3-35, Раушская наб., д. 4/5

Смотреть

Заявка

4327897, 16.11.1987

ПРЕДПРИЯТИЕ ПЯ В-8748, ХАРЬКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. Н. Е. ЖУКОВСКОГО

АЛЕКСЕЙЧУК НИКОЛАЙ НИКОЛАЕВИЧ, АНИМОВ ЮРИЙ АЛЕКСАНДРОВИЧ, ГЕРАСИМЕНКО ВЛАДИМИР ПЕТРОВИЧ, РОВЕНСКИЙ ИЗИДОР ЛЕОНТЬЕВИЧ, СТЕПАНЕНКО ЮРИЙ ИВАНОВИЧ

МПК / Метки

МПК: F02B 37/04, F04D 27/00

Метки: внутреннего, вращения, двигателя, двухкаскадного, компрессора, наддува, роторов, сгорания, частоты

Опубликовано: 23.07.1989
