Способ получения добавки, снижающей оптическую плотность вуали фотоматериалов

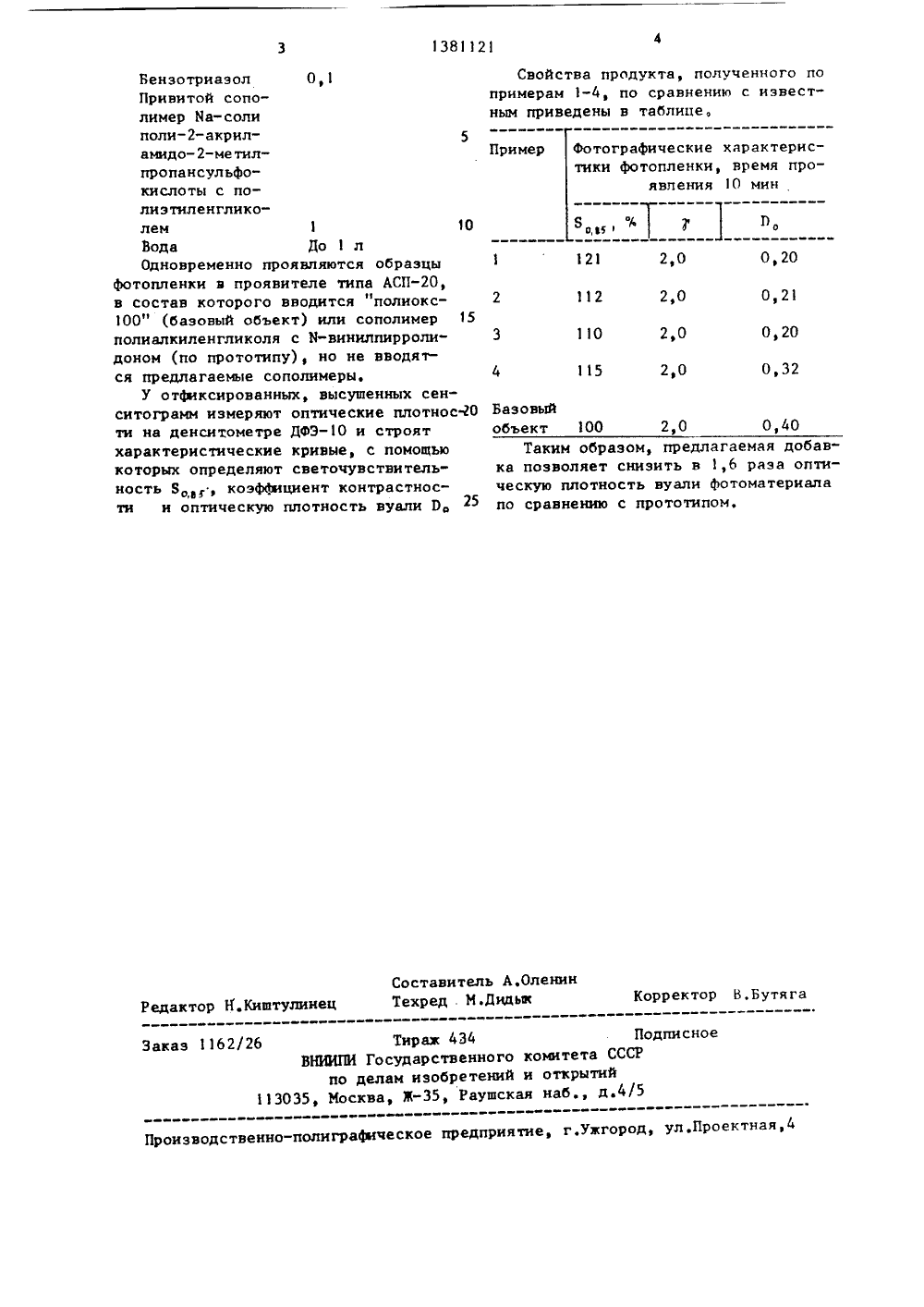

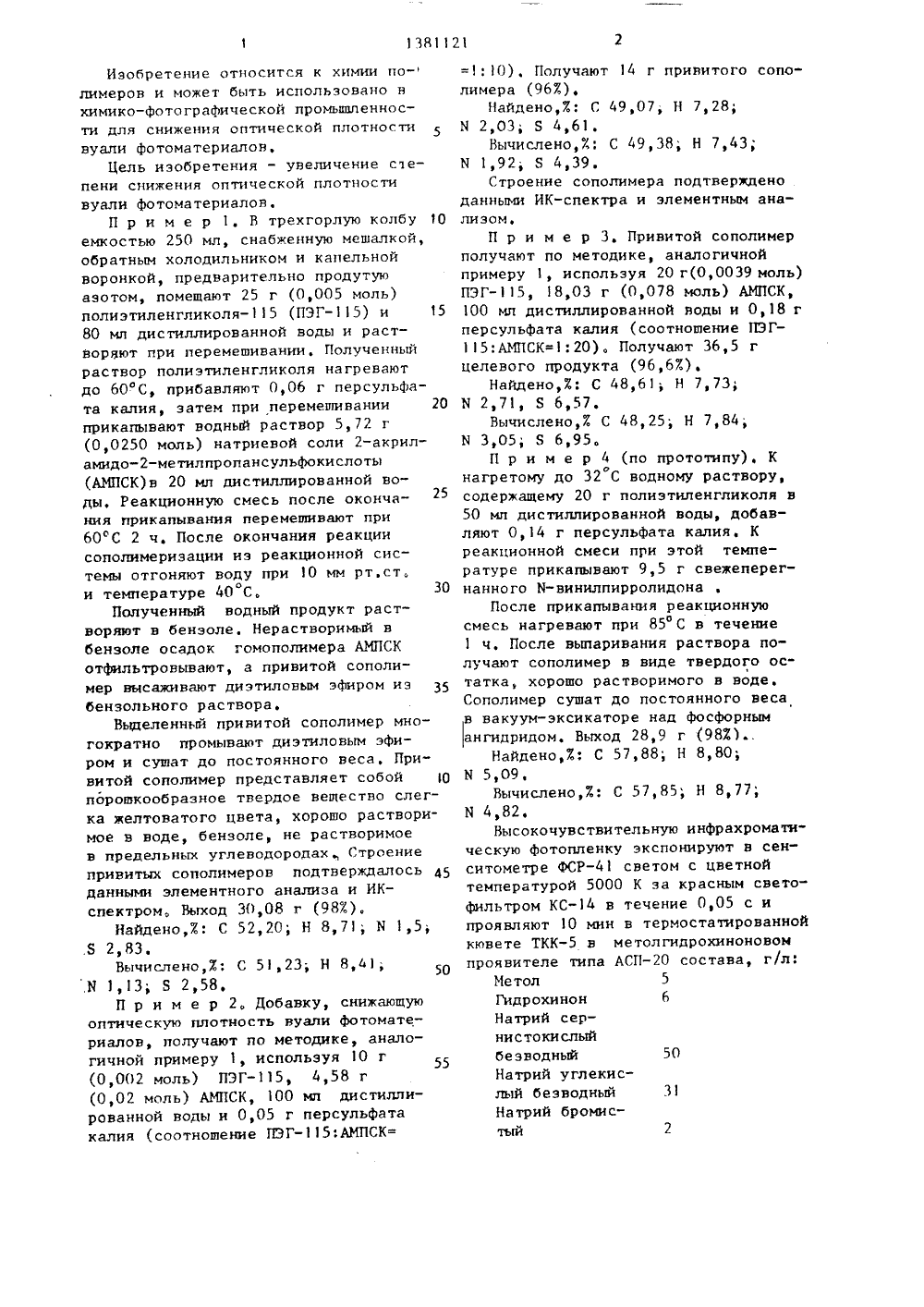

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИН СОзс 1/(511 4 С 08 Р 28 ИСАНИЕ ИЗОБРЕТЕНИ едовательектный инс ой промь инская,во СССР 1970,ДОБАВКИ,ОСТЬ ВУАЛИ кальной -ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(54)(57) СПОСОБ ПОЛУЧЕНИЯСНИЖАЩЕЙ ОПТИЧЕСКУЮ ПЛОТФОТОМАТЕРИАЛОВ, путем рад привитой сополимериэации полиэтиленгликоля с азотсодержащим виниловыммономером в водной среде при нагревании в присутствии в качестве инициатора персульфата калия, о т л и ч аю щ и й с я тем, чтО, с целью увеличения степени снижения оптическойплотности вуали фотоматериалов, в качестве азотсодержащего винилового мономера используют натриевую соль 2 акриламидо-метилпропансульфокислоты, причем процесс ведут при молярном соотношении полиэтиленгликоля инатриевой соли 2-акриламидо-метилпропансульфокислоты 1:5-20.Изобретение относится к химии по-лимеров и может быть использовано нхимико-фотограФической промьпапенности для снижения оптической плотностивуали фотоматериалов,Цель изобретения - увеличение степени снижения оптической плотностивуали фотоматериалов,П р и м е р 1, В трехгорлую колбу 1 Оемкостью 250 мл, снабженную мешалкой,обратным холодильником и капельнойворонкой, предварительно продутуюазотом, помещают 25 г (0,005 моль)полиэтиленгликоля(ПЭГ) и 1580 мл дистиллированной воды и растворяют при перемешивании, Полученныйраствор полиэтиленгликоля нагреваютдо 60 С, прибавляют 0,06 г персульфата калия, затем при перемешивании 20прикалывают водный раствор 5,72 г(АМПСК)в 20 мп дистиллированной воды. Реакционную смесь после окончания прикапывания перемешивают при60 С 2 ч, После окончания реакциисополимериэации иэ реакционной системы отгоняют воду при 10 мм ртст,и температуре 40 С, 30Полученный водный продукт растворяют в бензоле, Нерастворимый вбенэоле осадок гомополимера АМПСКотфильтровывают, а привитой сополимер высаживают диэтиловым эфиром нз 35бензольного раствора.Выделенный привитой сополимер многократно промывают диэтиловым эфиром и сушат до постоянного веса. Привитой сополимер представляет собой 10порошкообразное твердое вещество слегка желтоватого цвета, хорошо растворимое в воде, бензоле, не растворимоев предельных углеводородах Строениепривитых сополимеров подтверждалось 45данными элементного анализа и ИКспектром, Выход 30,08 г (98%),Найдено)У: С 52,20; Н 8,71; М 1,5;,Н 1,13, Я 2,58,П р и м е р 2, Добавку, снижающуюоптическую плотность вуали фотоматериалов, получают по методике, аналогичной примеру 1, используя 1 О г(0,02 моль) АМПСК, 100 мл дистиллированной воды и 0,05 г персульфатакалия (соотношение ПЭГ:АМПСК==1:1 О), Получают 14 г привитого сополимера (96%)Найдено,7.: С 49,07, Н 7,28;М 2,03, Б 4,61.Вычислено)%: С 49,38; Н 7,43;И 1,92, Б 4)39Строение сополимера подтвержденоданными ИК-спектра и элементным анализом,П р и м е р 3, Привитой сополимерполучают по методике, аналогичнойпримеру 1, используя 20 г(0,0039 моль)ПЭГ, 18,03 г (0,078 моль) АМПСК,100 мл дистиллированной воды и 0,18 гперсульфата калия (соотношение ПЭГ 115:АМПСК=1:20). Получают 36,5 гцелевого продукта (96,6%).Найдено)Ж: С 48,61; Н 7,73,И 2,71, Я 6,57.Вычислено,7 С 48,25; Н 7,84;И 3,05, Я 6,95.П р и м е р 4 (по прототипу). Кнагретому до 32 С водному раствору,содержащему 20 г полиэтиленгликоля в50 мл дистиллированной воды, добавляют 0,14 г персульфата калия. Креакционной смеси при этой температуре прикалывают 9,5 г свежеперегнанного М-винилпирролидонаПосле прикапывания реакционнуюсмесь нагревают при 85 С в течение1 ч, После выпаривания раствора получают сополимер в виде твердого остатка, хорошо растворимого в воде,Сополимер сушат до постоянного весав вакуум-эксикаторе над фосфорнымангидридом. Выход 28,9 г (98%)Найдено,7: С 57,88; Н 8,80;И 5,09,Вычислено,7.: С 57,85; Н 8,77;И 4,82.Высокочувствительную инфрахроматическую фотопленку экспонируют в сенситометре ФСРсветом с цветнойтемпературой 5000 К эа красным светофильтром КСв течение 0,05 с ипроявляют 1 О мин в термостатированнойкювете ТККв метолгидрохиноновомпроявителе типа АСПсостава, г/л:Метол 5Гидр охи ион 6Натрий сернистокислыйбезводный 50Натрий углекислый безводный 31Натрий бромистый 21381121 0,1 БензотриаэолПривитой сополимер Иа-солиполи-акриламидо-метилпропансульфокислоты с поФотографические характеристики фотопленки, время проявления 10 мин Пример Т 1 0,20 2,0 121 0,21 2,0 112 0,20 2,0 110 0,32 2,0 115 Базовыйобъект 100 2,0 0,40 Составитель А.ОленинТехред . М.Дндьв Корректор В,Бутяга Редактор Н.Киштулинец Тирах 434 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж) Раушская наб., д,4/5Заказ 1162/26 П оизводственно-полиграфическое предприятие, г.Ужгород, у . рл П оектная 4рВ лиэтиленгликолем 1 10 Вода До 1 лОдновременно проявляются образцы фотопленки в проявителе типа АСП, в состав которого вводится "полиокс" (базовый объект) или сополимер 15 полиалкиленгликоля с М-винилпирролидоном (по прототипу), но не вводятся предлагаемые сополимеры.У отфиксированных, высушенных сенситограмм измеряют оптические плотности на денситометре ДФЭи строят характеристические кривые, с помощью которых определяют светочувствительность 8 , коэффициент контрастности и оптическую плотность вуали Р Свойства продукта, полученного по примерам 1-4, по сравнению с известным приведены в таблице,Таким образом, предлагаемая добавка позволяет снизить в 1,6 раза оптическую плотность вуали фотоматериала по сравнению с прототипом,
