Устройство для ввода модели в рабочую часть аэродинамической трубы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 801698
Автор: Мерлис
Текст

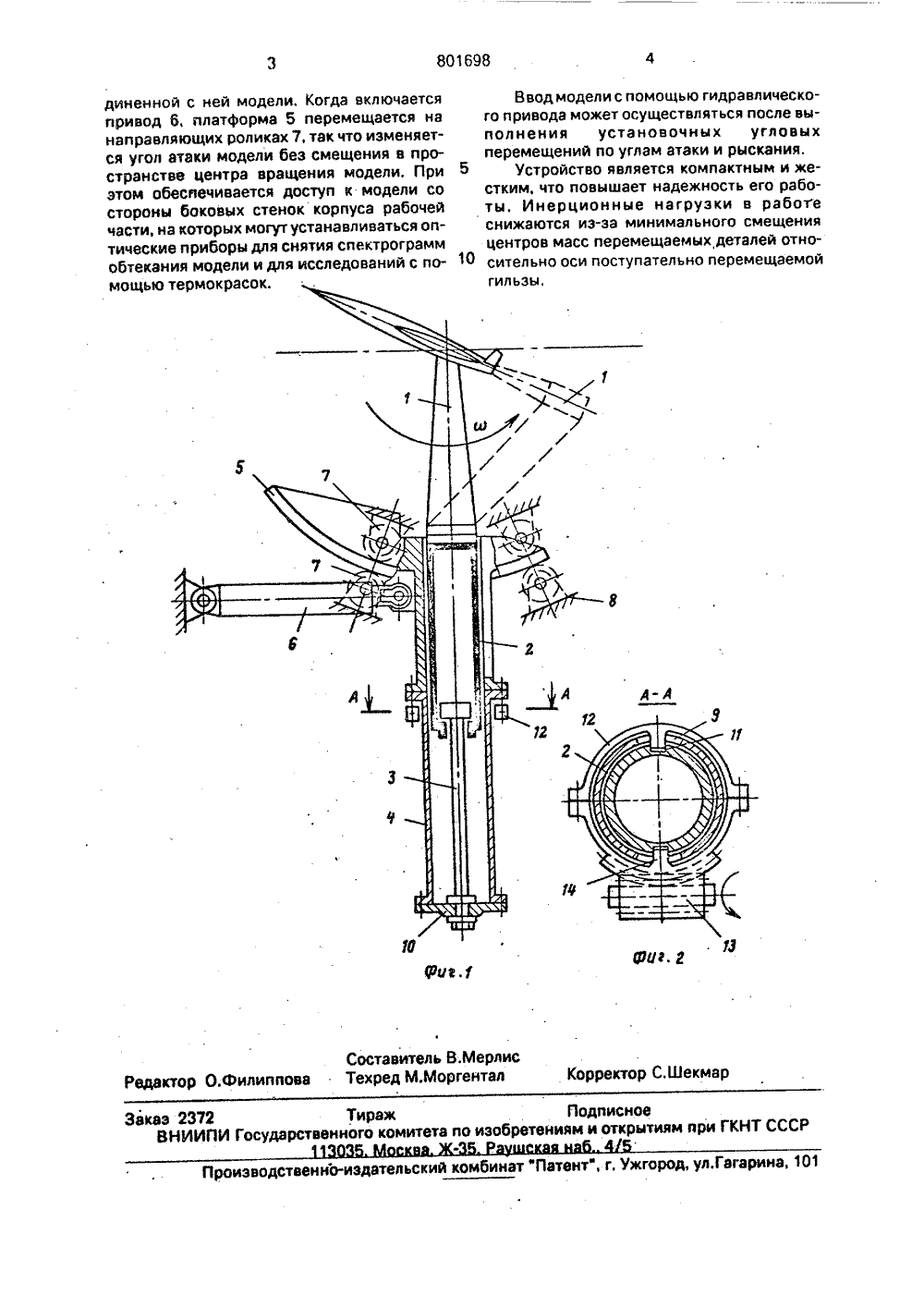

(54 Х 57) УСТРОИСТВ ЛИ В РАБОЧУЮ ЧАС СКОЙ ТРУБЫ, соде крепления модели с дом ее ввода, включ ком и направляющ дугообразной платф А МОДЕ- НАМИЧЕавку для м привоу со штонную на ом измеО ДЛЯ ВВОД ТЬ АЭРОДИ ржащее держ идравлическ ающим гильзю, установлрме с привод ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ПИСАНИЕ ВТОРСКОМУ СВИДЕТЕЛЬСТ ввода модели в рабочуюской трубы, чертеж И 20 ия п/я М, 1971. Изобретение относится к области экспериментальной аэродинамики, а именно к устройствам для перемещения и изменения углового положения модели в рабочей части аэродинамической трубы.Целью изобретения является повышение надежности работы устройства, .На фиг. 1 изображено устройство, общий вид; на фиг. 2 - . сечение А-А на фиг, 1.Устройство для ввода модели в рабочую часть аэродинамической трубы содержит державку 1 для крепления модели с гидравлическим приводом ее ввода, включающий гильзу 2 со штоком 3 и направляющую 4, установленную на дугообразной платформе 5 с приводим 6 изменения угла атаки, контактирующей с направляющими роликами 7, закрепленными на корпусе 8. Направляющая 4 гидравлического привода ввода мо.- дели выполнена е виде стакане с продольными окнами 9, внутри которого телескопически установлены иток 3, скрепленный с дном 10 стакана, и гильза 2.(Я)5 6 01 М 9/08 // 6 01 М 9/ нения угла атаки, контактирующей с на. правляющими роликами, закрепленными на корпусе, и привод изменения угла рысканья модели с поводком, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, в нем направляющая выполнена в виде стакана с продольными окнами, внутри которого телескопически установлены шток, скрепленный с дном стакана, и гильза, выполненная с продольными пазами и соединенная с державкой, причем поводок привода изменения угла рысканья модели выполнен в виде установленного на стакане кольцас выступами, размещенными в окнах и в пазах гильзы. выполненная с продольными пазами 11 и соединенная с державкой 1, На стакане установлен поводок 12, связанный с приводом 13 изменения угла рысканья модели и выполненный в виде кольца с выступами 14, размещенными в окнах 9 стакана и в пазах 11 гильзы.Привор 3 устанавливается на дугообразной пла орме 5,Крепление державки к модели может быть подфюзеляжным и хвостовым (на фиг.1 показана штрихпунктирной линией).При подаче рабочей жидкости (или газа) в гильзу 9 державка 1 перемещается поступательно до упора в торце поршня штока 3, обеспечивая ввод или вывод модели из потока.Усилия от аэродинамических нагрузок, действующих на модель и державку, воспринимаются направляющей 4,При повороте кольца 12 посредством привода 13 происходит угловое перемещение гильзы и изменение угла рыскания сое.Мерлисгентал оставите ред М. орректор С Шекмар иппов Заказ 2372 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССт зводственно-издательский комбинат Патент", г. Ужгород, ул. Гагарина, 1 диненной с ней модели. Когда включается привод 6, платформа 5 перемещается на направляющих роликах 7, так что изменяется угол атаки модели без смещения в пространстве центра вращения модели, При этом обеспечивается доступ к модели со стороны боковых стенок корпуса рабочей части, на которых могут устанавливаться оптические приборы для снятия спектрограмм обтекания модели и для исследований с помощью термокрасок. Ввод модели с помощью гидравлического привода может осуществляться после выполнения установочных угловых перемещений по углам атаки и рыскания, 5 Устройство является компактным и жестким, что повышает надежность его работы, Инерционные нагрузки в работе снижаются из-за минимального смещения центров масс перемещаемых деталей отно О сительно оси поступательно перемещаемой
СмотретьЗаявка
2784109, 25.06.1979
ПРЕДПРИЯТИЕ ПЯ Г-4903
МЕРЛИС В. П
МПК / Метки
МПК: G01M 9/08
Метки: аэродинамической, ввода, модели, рабочую, трубы, часть
Опубликовано: 15.06.1993
Код ссылки
