Устройство для ввода магнийсодержащих реагентов в расплав
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1082829
Авторы: Белогуров, Кунгуров, Кушарский, Молдавский, Станчев
Текст

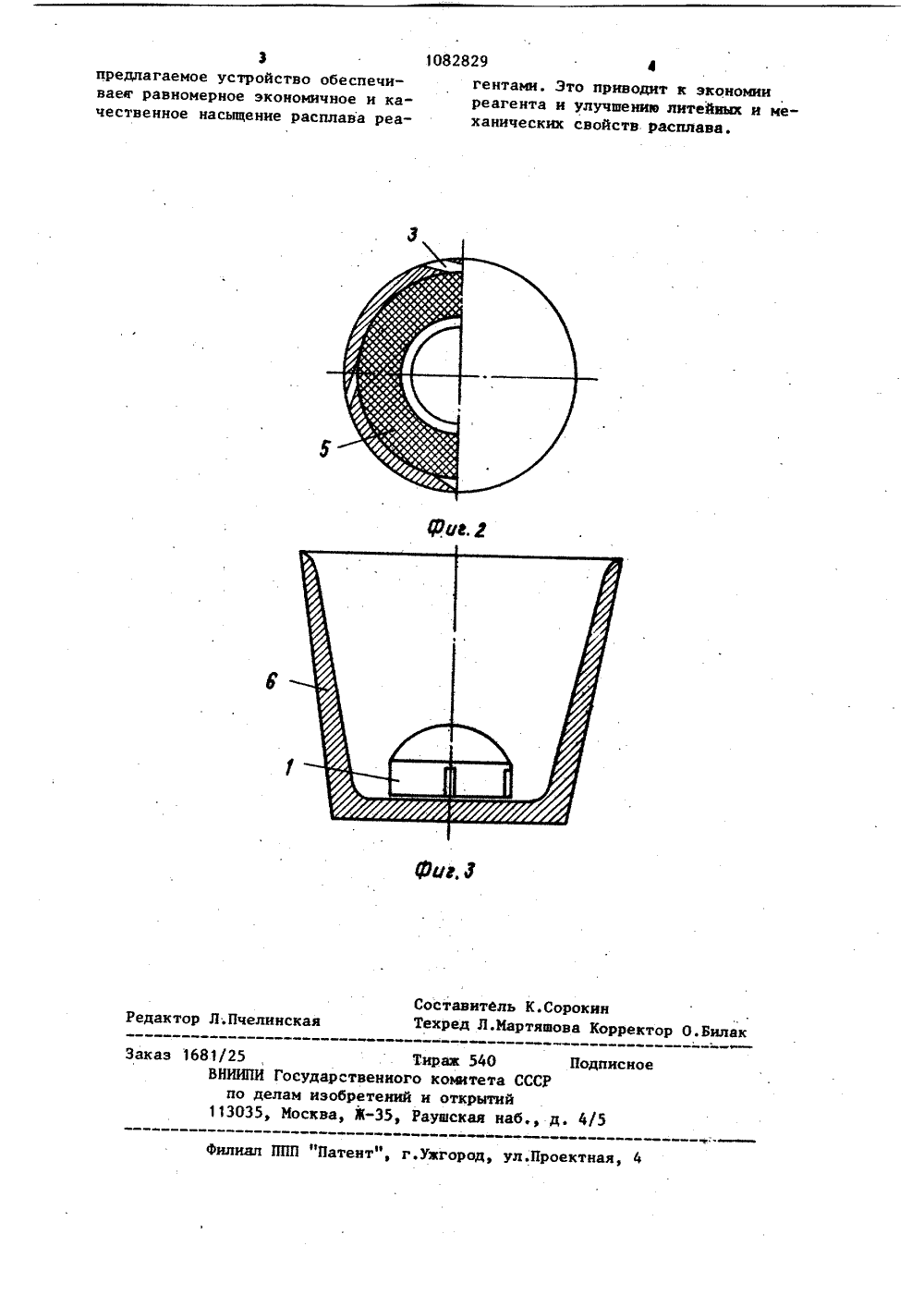

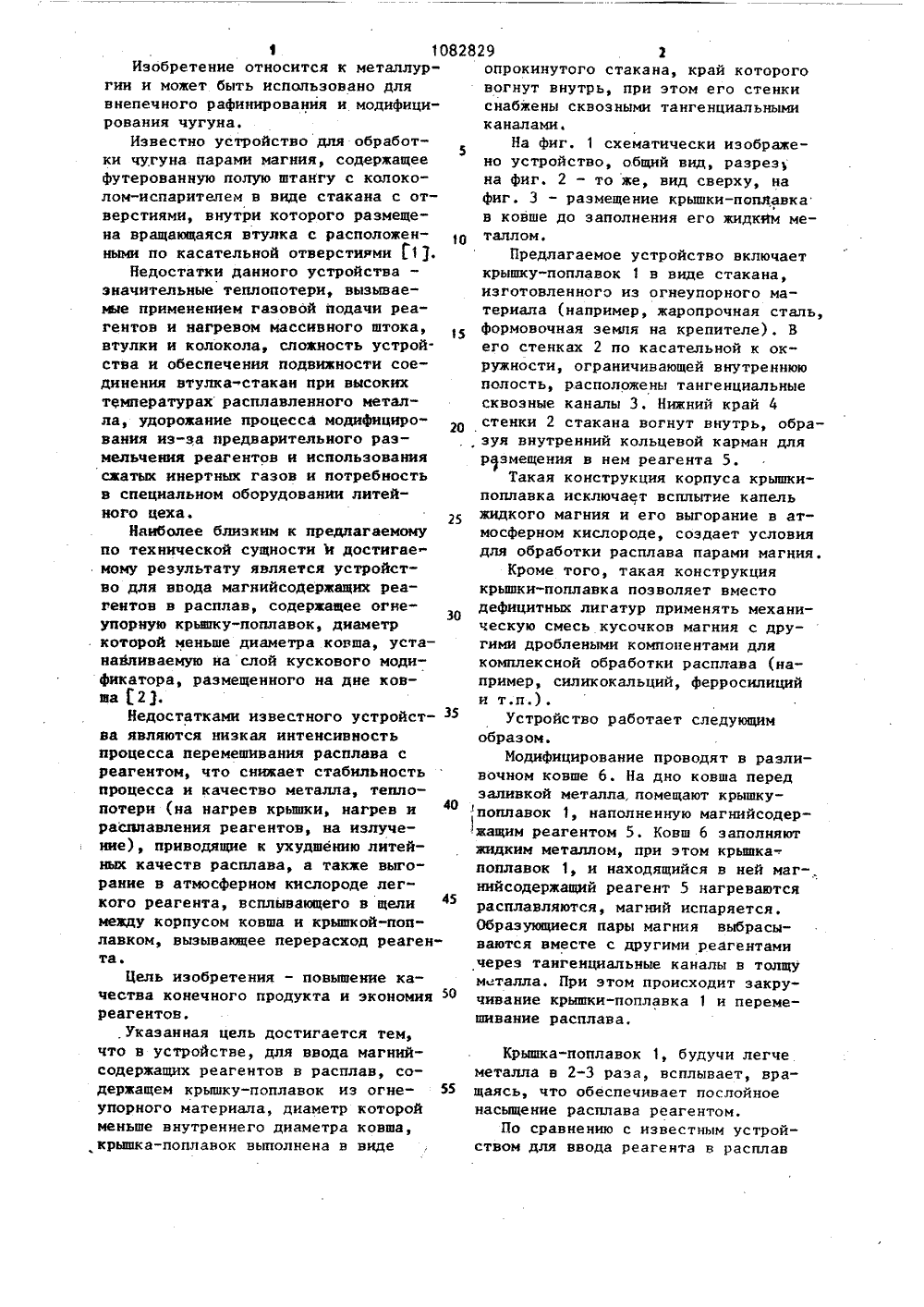

на а 1) СООЗ СООЕТСНИХСОМЛЮМааак РЕСПУБЛИК 1 С 10 ГОСУДАРСТВЕ ПО ДЕЛАМ И АН И ОБРЕТЕНИЯ 4)(57) УСТР ружбы натитут ельство СС00, 1980, -19196,ННЫЙ КОМИТЕТ СС РЕТЕНИЙ И ОТНРЫ И АВТОРСКОМУ(71) Воронежский орденародов лесотехнический ин. кл. С 21 С 1/00, 1974. СТВО ДЛЯ ВВОДА МАГЕАГЕНТОВ В РАСПЛАВ, ку-поплавок из огнеала, диаметр которой его диаметра ковшае е с я тем, что, ния качества конечнокономии реагентов,выполнена в виде опана, край которого при этом его стенки ымн тангенциальными содераащее крышупорного матерменьше внутрено тличаЬс целью повышего продукта икрышка-поплаворокинуфгого ставогнут внутрь,снабжены сквозканалами.082829 2опрокинутого стакана, край котороговогнут внутрь, при этом его стенкиснабжены сквозными тангенциальнымиканалами.На фиг. 1 схематически изображено устройство, общий вид, разрезна фиг. 2 - то же, вид сверху, нафиг. 3 - размещение крышки-поплавкав ковше до заполнения его жидкйм ме 10 таллом,Предлагаемое устройство включаеткрышку"поплавок 1 в виде стакана,изготовленного из огнеупорного материала (например, жаропрочная сталь,формовочная земпя на крепителе). Вего стенках 2 по касательной к окружности, ограничивающей внутреннююполость, расположены тангенциальныесквозные каналы 3, Нижний край 4стенки 2 стакана вогнут внутрь, образуя внутренний кольцевой карман дляразмещения в нем реагента 5,Такая конструкция корпуса крышкипоплавка исключает всплытие капельжидкого магния и его выгорание в атмосферном кислороде, создает условиядля обработки расплава парами магния.Кроме того, такая конструкциякрьппки-поплавка позволяет вместодефицитных лигатур применять механическую смесь кусочков магния с другими дроблеными компонентами длякомплексной обработки расплава (например, силикокальций, ферросилицийи т.п.),Устройство работает следующимобразом.Модифицирование проводят в разливочном ковше 6. На дно ковша передзаливкой металла,помещают крышку 40поплавок 1, наполненную магнийсодержащим реагентом 5. Ковш 6 заполняютжидким металлом, при этом крышка-.поплавок 1, и находящийся в ней маг-.нийсодержащий реагент 5 нагреваются45расплавляются, магний испаряется,Образующиеся пары магния выбрасываются вместе с другими реагентамичерез тангенциальные каналы в толщуметалла. При этом происходит закру 50чивание крышки-поплавка 1 и перемешивание расплава,55 1 1Изобретение относится к металлургии и может быть использовано для внепечного рафинирования и модифицирования чугуна.Известно устройство для обработки чугуна парами магния, содержащее футерованную полую штангу с колоколом-испарителем в виде стакана с отверстиями, внутри которого размещена вращающаяся втулка с расположенными по касательной отверстиями Г 1Недостатки данного устройства - значительные теплопотери, вызываемые применением газовой подачи реагентов и нагревом массивного штока, втулки и колокола, сложность устрой. ства и обеспечения подвижности соединения втулка-стакан при высоких температурах расплавленного металла, удорожание процесса модифицирования из-за предварительного размельчения реагентов и использования сжатых инертных газов и потребность в специальном оборудовании литейного цеха.Наиболее близким к предлагаемому по технической сущности и достигае мому результату является устройство для ввода магнийсодержащих реагентов в расплав, содержащее огнеупорную крышку-поплавок, диаметр которой меньше диаметра ковша, устанаыиваемую на слой кускового модификатора, размещенного на дне ковша 2.Недостатками известного устройства являются низкая интенсивность процесса перемешивания расплава с реагентом, что снижает стабильность процесса и качество металла, теплопотери (на нагрев крьппки, нагрев и расплавления реагентов, на излучение), приводящие к ухудшению литейных качеств расплава, а также выгорание в атмосферном кислороде легкого реагента, всплывающего в щели между корпусом ковша и крышкой-поп" лавком, вызывающее перерасход реагента.Цель изобретения - повышение качества конечного продукта и экономия реагентов.Укаэанная цель достигается тем, что в устройстве, для ввода магний- содержащих реагентов в расплав, содержащем крышку-поплавок из огнеупорного материала, диаметр которой меньше внутреннего диаметра ковша, крышка-поплавок выполнена в виде Крышка-поплавок 1, будучи легче металла в 2-3 раза, всплывает, вращаясь, что обеспечивает послойное насыщение расплава реагентом.По сравнению с известным устройством для ввода реагента в расплав/25 Т.краж 540НИИПИ Государственного коватета СССпо делам изобретений и открытий13035, Москва, 3-35, Раушская наб,Заказ 16 Подписи/5 илиал ППП "Патент", г.ужгород, ул.Проектная,3предлагаемое устройство обеспечиваег равномерное экономичное и качественное насыщение расплава реагентами. Это приводит к экономииреагента и улучшению литейных и механических свойств расплава.
СмотретьЗаявка
3549634, 08.02.1983
ВОРОНЕЖСКИЙ ОРДЕНА ДРУЖБЫ НАРОДОВ ЛЕСОТЕХНИЧЕСКИЙ ИНСТИТУТ
КУШАРСКИЙ ЕФИМ ЮЛЬЕВИЧ, БЕЛОГУРОВ НИКОЛАЙ ИЛЬИЧ, СТАНЧЕВ ДМИТРИЙ ИВАНОВИЧ, КУНГУРОВ ЮРИЙ АЛЕКСАНДРОВИЧ, МОЛДАВСКИЙ МАРК ЯКОВЛЕВИЧ
МПК / Метки
МПК: C21C 1/00
Метки: ввода, магнийсодержащих, расплав, реагентов
Опубликовано: 30.03.1984
