Система управления воздушным охлаждением конденсатора электростанции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

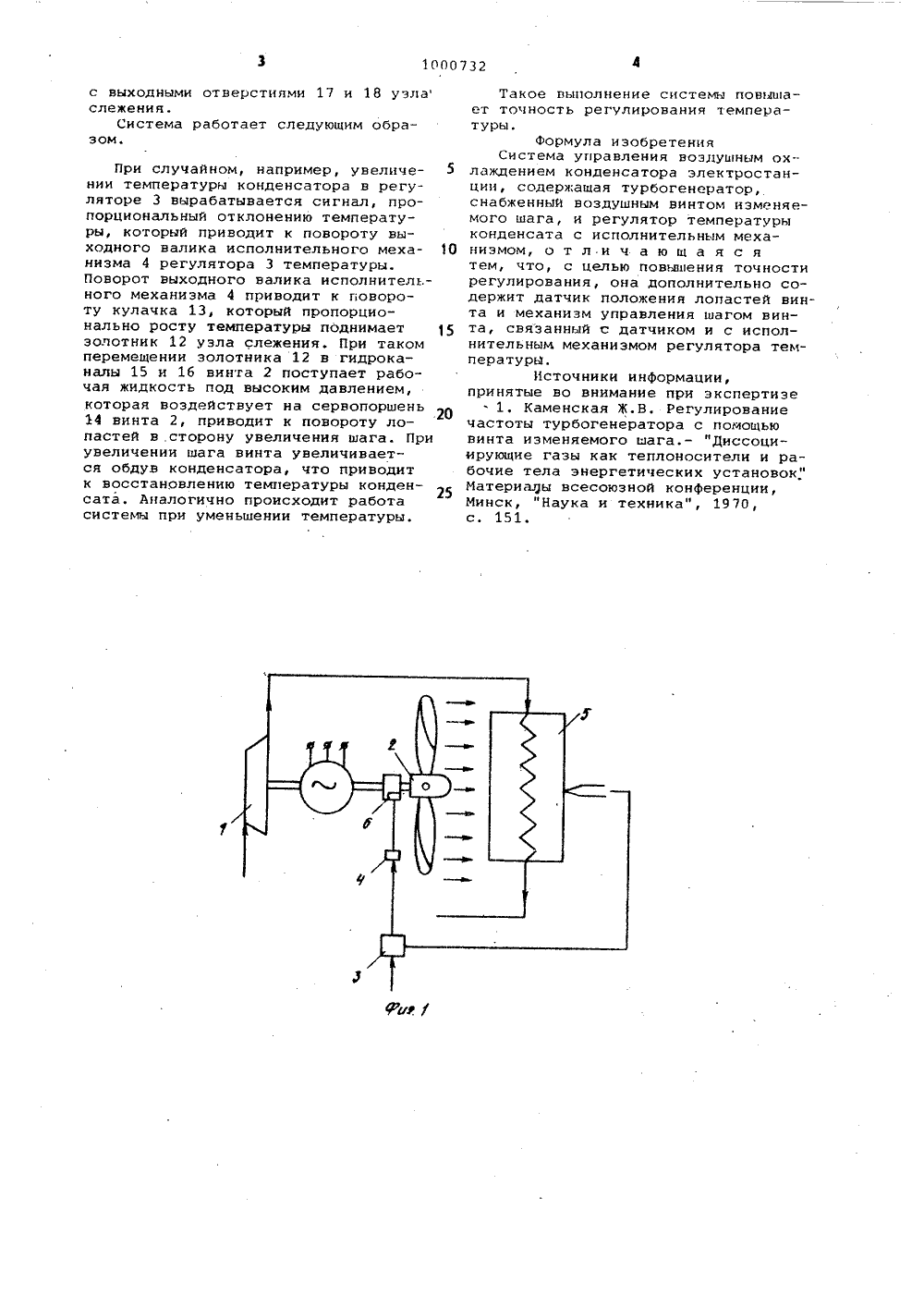

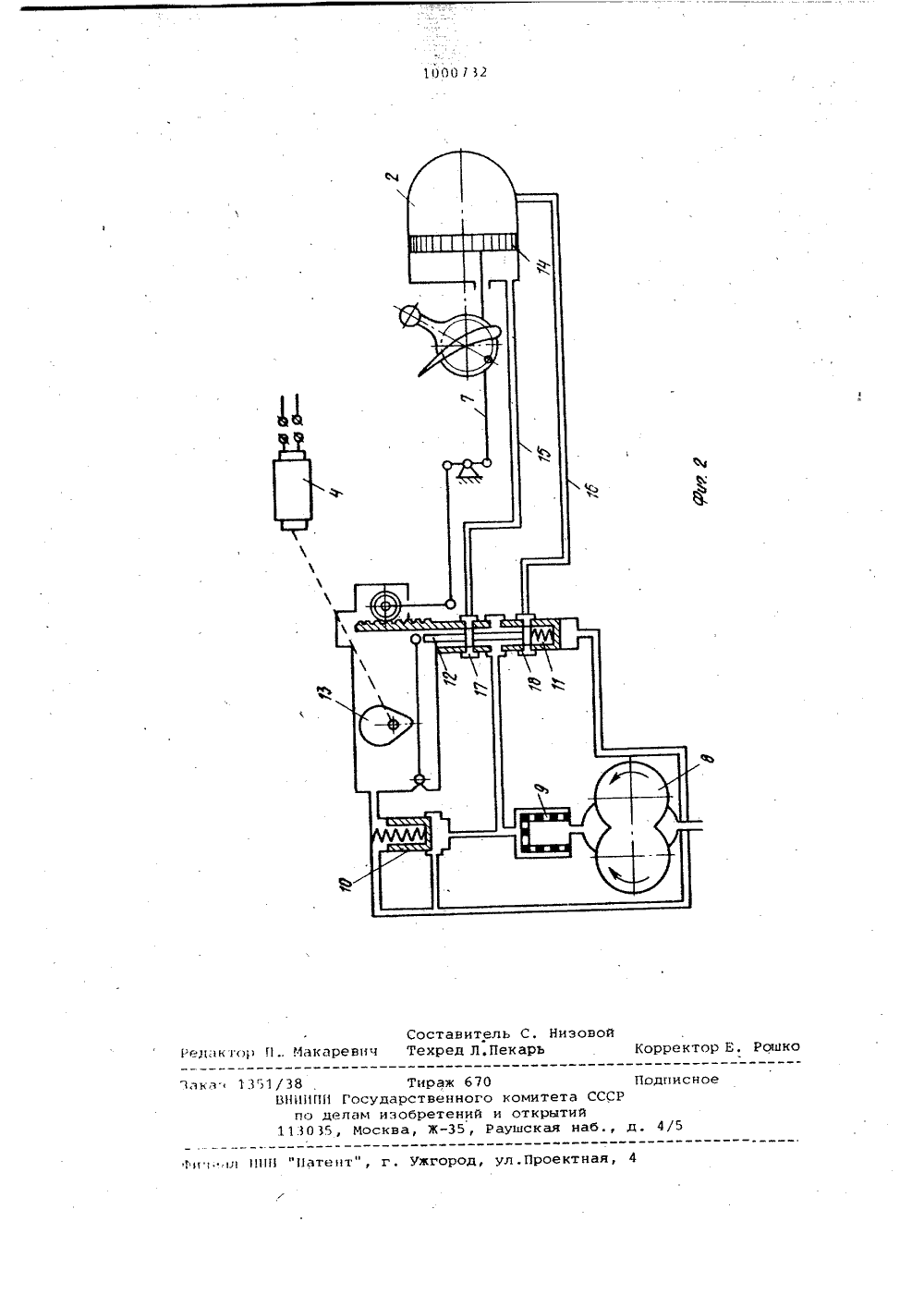

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублнк 1000732 к(И М. Кл.з Е 28 Г 27/00 с присоединением заявки МВ Государствеииый комитет СССР по делам изобретеиий и открытий) СИСТЕМА УПРАВЛЕНИЯ ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА ЭЛЕКТРОСТАНЦИИ станции дополнительно содержит датчик положения лопастей винта и.механизм управления шагом винта, свя занный с датчиком и с исполнительным механизмом регулятора температуры.На фиг. 1 представлена схема предлагаемой системы; на фиг. 2 - меха ниэм управления шагом винта.Система содержит турбогенератор 1снабженный воздушным винтом 2 изменяемого шага, регулятор 3 температуры с исполнительным механизмом 4,конденсатор 5, механизм 6 управленияшагом винта 2, датчик 7 положениялопастей винта 2. Механизм 6 управления шагом винта 2 содержит маслонасос 8 с фильтром 9 и редукционным 20клапаном 10, а также узел слежения,выполненный в Фиде подвижной втулки 11 подпружиненного золотника 12и кулачка 13, связанного с исполнительным механизмом 4 регулятора 3температуры. Подвижная втулка 11механически связана с датчиком 7 положения лопастей винта .2, а золотник 12 связан с кулачком 13, Винт 2снабжен гидроприводом поворота лопастей с сервопоршнем 14 и гидроканалами 15 и 16, связывающими его тносится к энергести, к передвижиям малой мощностждением конденсаИзобретение отике.и, в частноным электростанц и с воздушным охлатора.Известна система управлений воздушным охлаждением конденсатора электростанции, содержащая турбсгенератор, снабженный воздушным винтом изменяемого шага, и регулятор температуры конденсата с исполнительным механизмом Г 13.Недостатком известной установки является то, что в ней воздушный винт используется в основном для поддержания частоты вращения ротора турбогенератора. Поэтому охлаждение конденсатора требует здесь дополнительных средств. Кроме того, воздушный винт не имеет жесткой обратной связи, что затрудняет управление шагом винта и, как следствие, затрудняет качественное регулирование температуры охлаждения конденсатаЦель изобретения - повышение точности регулирования.Указанная цель достигается тем, что система управления воздушным охлаждением конденсатора электроев и ВИ. Хилько";,Вс выходными отверстиями 17 и 18 узла слежения.Система работает следующим образом. При случайном, например, увеличении температуры конденсатора в регуляторе 3 вырабатывается сигнал, пропорциональный отклонению температуры, который приводит к повороту выходного валика исполнительного механизма 4 регулятора 3 температуры. Поворот выходного валика исполнительного механизма 4 приводит к повороту кулачка 13, который пропорционально росту температуры поднимает золотник 12 узла слежения. При таком перемещении золотника 12 в гидроканалы 15 и 16 винта 2 поступает рабочая жидкость под высоким давлением, которая воздействует на сервопоршень 14 винта 2, приводит к повороту лопастей в сторону увеличения шага. При увеличении шага винта увеличивается обдув конденсатора, что приводит к восстановлению температуры конденсата. Аналогично происходит работа системы при уменьшении температуры. Такое выполнение системы повышает точность регулирования температуры.Формула изобретенияСистема управления воздушным ох 5 лаждением конденсатора электростанции, содержащая турбогенератор,снабженный воздушным винтом изменяемого шага, и регулятор температурыконденсата с исполнительным меха 10 низмом, о т л и ч а ю щ а я с ятем, что, с целью повышения точностирегулирования, она дополнительно содержит датчик положения лопастей винта и механизм управления шагом вин 5 та, связанный с датчиком и с исполнительным механизмом регулятора температуры.Источники информации,принятые во внимание при экспертизе. 1, Каменская Ж.В, Регулированиечастоты турбогенератора с помощьювинта изменяемого шага. - "Диссоциирующие газы как теплоносители и рабочие тела энергетических установок."Материалы всесоюзной конференции,Минск, "Наука и техника", 1970,с. 151.зовой Составитель Сч Техред Л,пекар 1 еи,:кто 1 Г 1., Мака орректо 3 акаО о дои Ги", л 11111 "Патент", г. Ужгород, ул.Проектная, 4 351/38ВН И 11 Г 111ло дел1130 35,Тираж 6 осударственнои изобретенн Москва, Ж,комитета СССи открытийадская наб.,
