Способ работы форкамерного двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

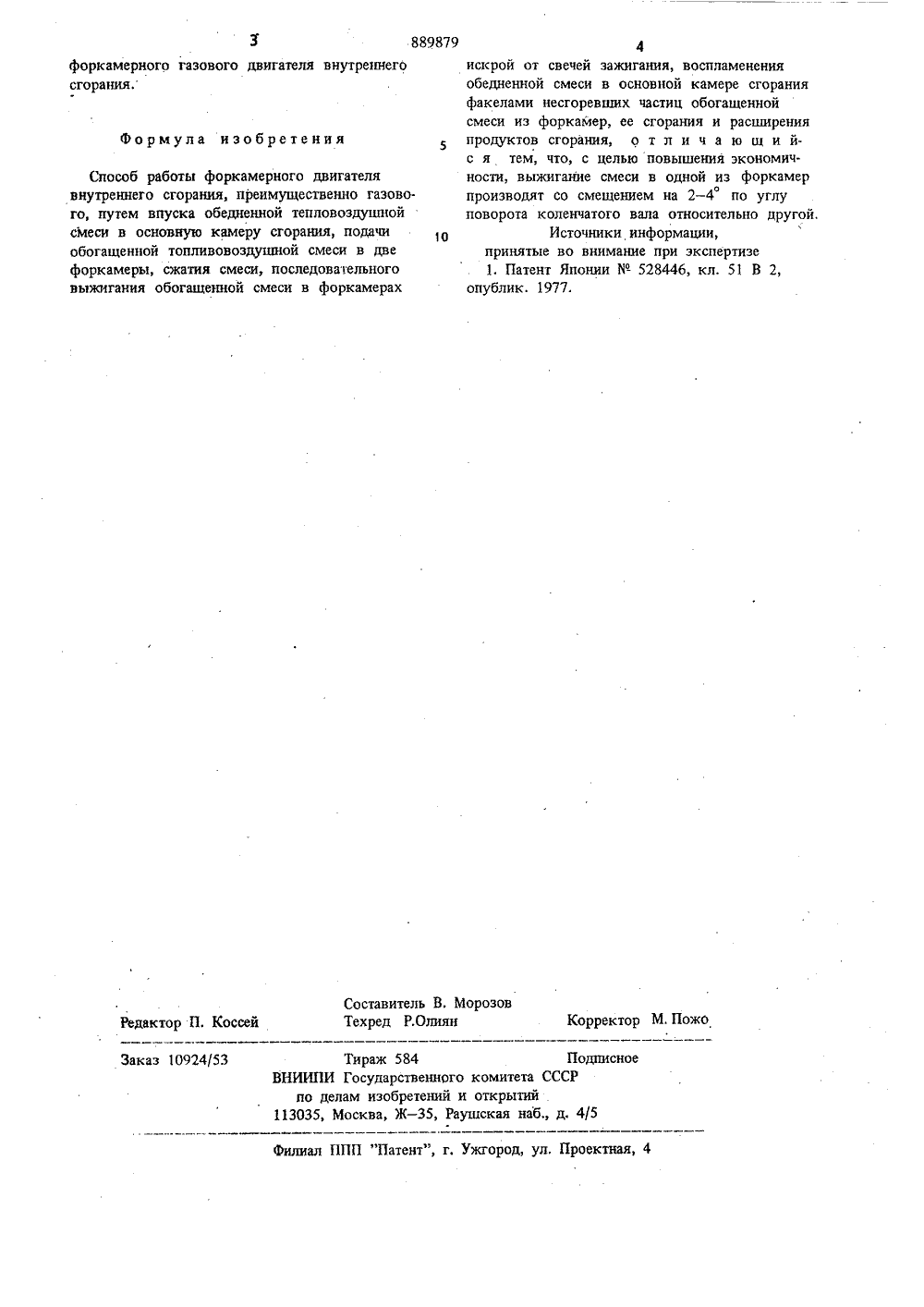

Союз СоветскихСоцкапистнческмхРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 889879(23) Приоритет Опубликовано 15,12.81. Бюллетень Ле 46 ао делам нзобретеннй н открытнйДата опубликования описания 15 12 81(54) СПОСОБ РАБОТЫ ФОРКАМЕРНОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯИзобретение относится к машиностроению,в частности к двигателестроению, а именно кфоркамерным двигателям внутреннего сгорания,преимущественно газовым.Известен способ работы форкамерного двигателя внутреннего сгорания путем впускаобедненной топливовоздушной смеси в основнуюкамеру сгорания, подачи обогащенной топливовоздушной смеси в две форкамеры, сжатиясмеси, последовательного выжигания обогащенной смеси в форкамерах искрой от свечейзажигания, воспламенения обедненной смеси восновной камере сгорания факелами несгоревших частиц обогащенной смеси из форкамер,ее сгорания и расширения продуктов сгорания 11,Однако двигатели, реализующие известный спбсоб, характеризуются недостаточной экономичностью.Целью изобретения является повышение экономичности.Поставленная цель достигается тем, что вы. жигание смеси в одной из форкамер произво дят со смещением на 2 - 4 по углу поворотаколенчатого вала относительно другой,Описываемый способ осуществляется следующим образом,В начале такта, сжатия через управляемыйгазовый клапан впускают обедненную тонливовоздушную смесь в основную камеру сгорания, через неуправляемые автоматическиеклапаны подают обогащенную топливовоздушную смесь . в две форкамеры, тем самымочищают их от отработанных газов. Затемсмесь сжимают, затем последовательно выжигают обогащенную смесь в форкамерах искройот свечей зажигания, причем выжигание смеси в одной из форкамер производят со смещением на 2 - 4 по углу поворота коленчатоговала относительно другой, Факелами несгоревших частиц обогащенной смеси из форкамервоспламеняют обедненную смесь в основнойкамере сгорания, Смесь сгорает, и получающиеся в результате сгорания смеси продуктырасширяют,Таким образом, реализация предложенногоспособа позволяет повысить экономичность889879 Составитель В, МорозовТехред Р,Олиян Редактор П. Коссей Корректор М. Пожо Тираж 584 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5 Заказ 10924/53 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 форкамерного газового двигателя внутреннегосгорания,Формула изобретения Способ работы форкамерного двигателя внутреннего сгорания, преимущественно газово. го, путем впуска обедненной тепловоздушной смеси в основную камеру сгорания, подачи обогащенной топливовоздушной смеси в две форкамеры, сжатия смеси, последовательного выжигания обогащенной смеси в форкамерах 4искрой от свечей зажигания, воспламененияобедненной смеси в основной камере сгоранияфакелами несгоревших частиц обогащеннойсмеси из форкамер, ее сгорания и расширенияпродуктов сгорания, о т л и ч а ю щ и йс я тем, что, с целью повышения экономичности, выжигание смеси в одной из форкамерпроизводят со смещением на 2 - 4 по углуповорота коленчатого вала относительно другой,Источники информации,принятые во внимание при экспертизе1. Патент Японии Р 528446, кл. 51 В 2,опублик. 1977.
СмотретьЗаявка
2900122, 26.03.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИРОДНЫХ ГАЗОВ
ГЕНКИН КАРП ИСААКОВИЧ, ДМИТРИЕВ АЛЕКСАНДР АНДРИАНОВИЧ, ТРЕГУБОВ ИВАН АНДРЕЕВИЧ, КУЗИН ВАЛЕНТИН ИВАНОВИЧ
МПК / Метки
МПК: F02B 43/12
Метки: внутреннего, двигателя, работы, сгорания, форкамерного
Опубликовано: 15.12.1981
Код ссылки
<a href="https://patents.su/2-889879-sposob-raboty-forkamernogo-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ работы форкамерного двигателя внутреннего сгорания</a>
