Способ определения качества формы поверхности фронтальных линз микрообъективов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 60130
Автор: Коломийцов
Текст

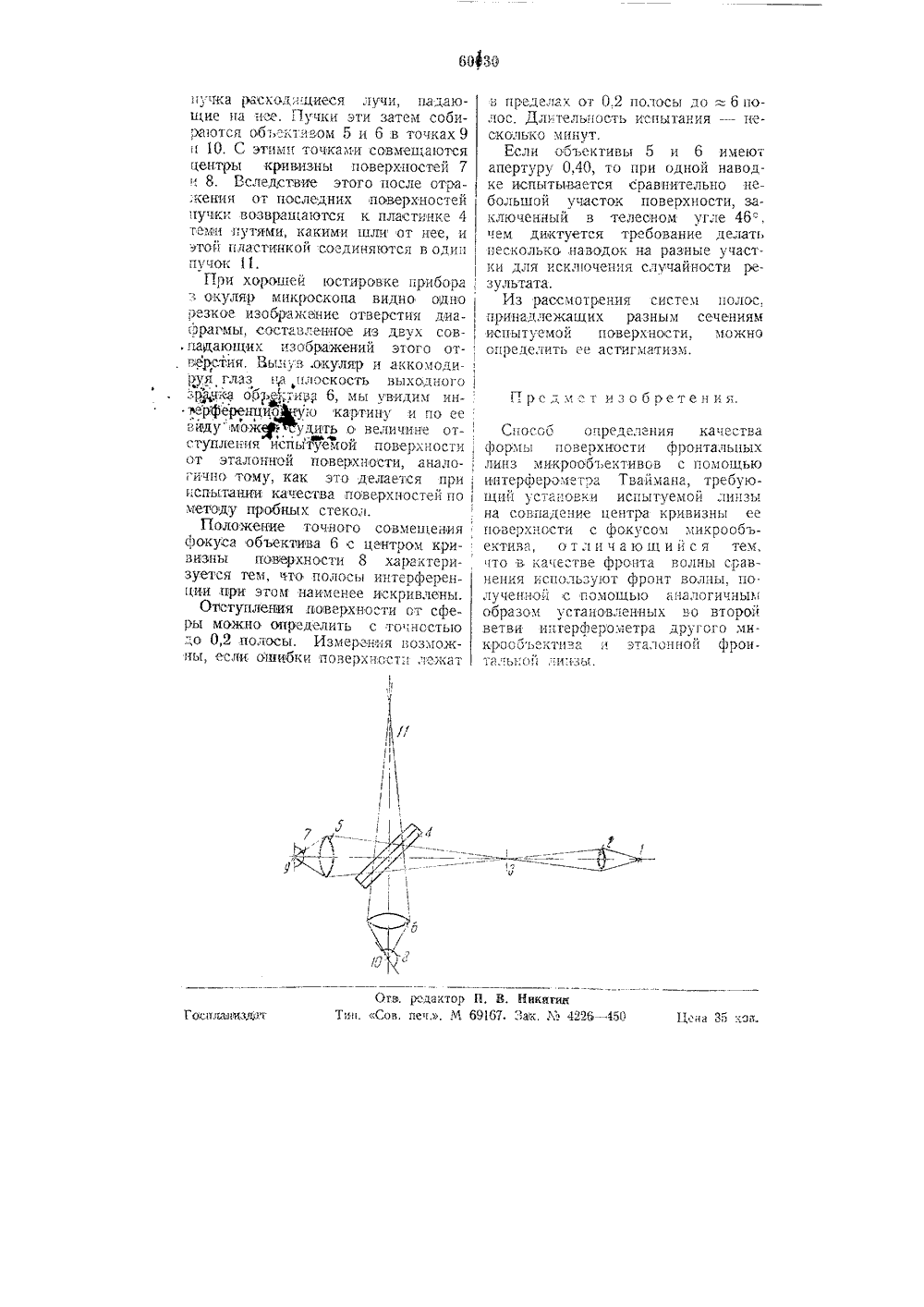

Зарегиетрироеоно е Отделе изобретений Гогнлина ори СНК СССР Ю. В. Коломийцов,Способ определения качества формы поверхности фронтальных линз микрообъективов.,Заяалеко 2 марта 1940 года з НКВ еа Лъ 854, 1 : ь ,Ов б,аиковзно 31 мая 1941 года.Качество оптических поверхностей обычно проверяется по методу пробных стекол, Однако в случае испытания фронтальной линзы объектива микроскопа применение этого метода связано с большими затруднениями вследствие малых размеров такой линзы. В особенности трудно определять качество линзы на ее краях, где как раз и возможны наибольшие отступления поверхности от идеальной сферы.Предметом изобретения является способ испытания на качество формы поверхности линз малых размеров, в частно"ти фронтальных линз микрообъективов, основанный на применении оптической схемы, напоминающей интерферометр Тваймана, отличакнцийся тем, что обе волны, применяемые в исследовании, создаются совершенно одинаково, а именно с помощью вставленных в каждую ветвь интерферометра фронтальной линзы, а также микро- объектива, фокус которого совпадает с центром кривизны линзы.На прилагаемом чертеже изображены детали схемы, служащей для осуществления способа согласноизобретеншо. Здесь изображены.источник монохроматического света 1, линза-конденсор 2, диафрагма 3 с круглым отверстием, стеклянная пластинка 4, состоящая издвух склеенных плоскопараллельных пластинок с тонким полупрозрачным слоем серебра между ними, два одинаковых мнкрообъектива 5 и 6, эталонная фронтальная линза 7 микрообъектива с поверхностью заведомо хорошего качества в участке, которым она отражает свет, и испытуемая фронтальная линза 8, укрепленная на столике, имеющем, возможность наклонов относительно падающего пучка, благодаря чему испытанию может быть подвергнут любой участок испытуемой линзы 8.Описываемый интерферометр возможно оформить так, что его можно бу.дет навинтить на тубус обыкновенного микроскопа.Свет источника 1 собирается лин зой 2 на отверстии диафрагмы 3,находящейся на расстоянии нормальной длины тубуса от объективов 5 и 6.Плас гинка 4 разделяет на два1 ка расход, циеся лучи, падающие на:ь, Пучки эти затем собираются обге,тином 5 и 6 в точках 9 и 10, С этм точками совмещаются центры кривизны поверхностей 7 и 8. Вследствие этого после отра;кекия от последних поверхностей пучки возврашактся к пластинке 4 теми путями, какими шли от нее, и этой п.тастинкой соединяются в один пучок 11.При хорошей юстировке прибораокуляр микроскопа видно одно резкое изобрвкание отверстия диафрагмы, составленное из двух сов, падающих изображений этого отверстия. Вьц 1 ув .окуляр и аккомоди 1 туя глаз р,плоскость выходного зфра обе 1;тивр 6, мы увидим интереренциору;о картину и по ее аиду можеРудигь о величине отступленя испытуемой поверхности от этаОтной и ов езх ности, а ни огично тому, как это делается при испытании качества поверхностей по методу пробных стекол.11 оложение точного совмещения фокуса объектива 6 с центром кривизны поверхности 8 характеризуется тем, что полосы интерференции ири этом наименее искривлены.ОФступления поверхности от сферы можно определить с точностью о 0,2 полосы. Измерения возможны, естк отннбки поверхности лежат в пределах от 0,2 полосы до:6 полос, Длтельность испытания - несколько минут.Если объективы 5 и 6 имеютапертуру 0,40, то при одной наводке испытывается сравнительно небольшой участок поверхности, заключенный в телесном угле 46.,чем диктуется требование делатьпесколько паводок на разные участки для исключения случайности ре,. зультата,Из рассмотрения систем полос,принадлежащих разным сечениямиспытуемой поверхности, можноопределить ее астигматизм.Грсдмст изобретенияСпособ определения качества формы поверхности фронтальных линз микрообъективов с помощью интерферэметра Тваймана, треоующий установки испытуемой линзы на совпадение центра кривизны ее поверхности с фокусом микрообьектива, отличающийся тем, что в качестве фронта волны сравнения используют фронт волны, полученной с помощью аналогичных образом установленных во второй ветви интерферо:, етра другого мнкросбьектиза и эталонной фронтальной линзь
СмотретьЗаявка
854, 02.03.1940
Коломийцов Ю. В
МПК / Метки
МПК: G01B 9/02, G03B 43/00
Метки: качества, линз, микрообъективов, поверхности, формы, фронтальных
Опубликовано: 01.01.1941
