Способ получения плакированных листов из сплавов на основе ниобия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

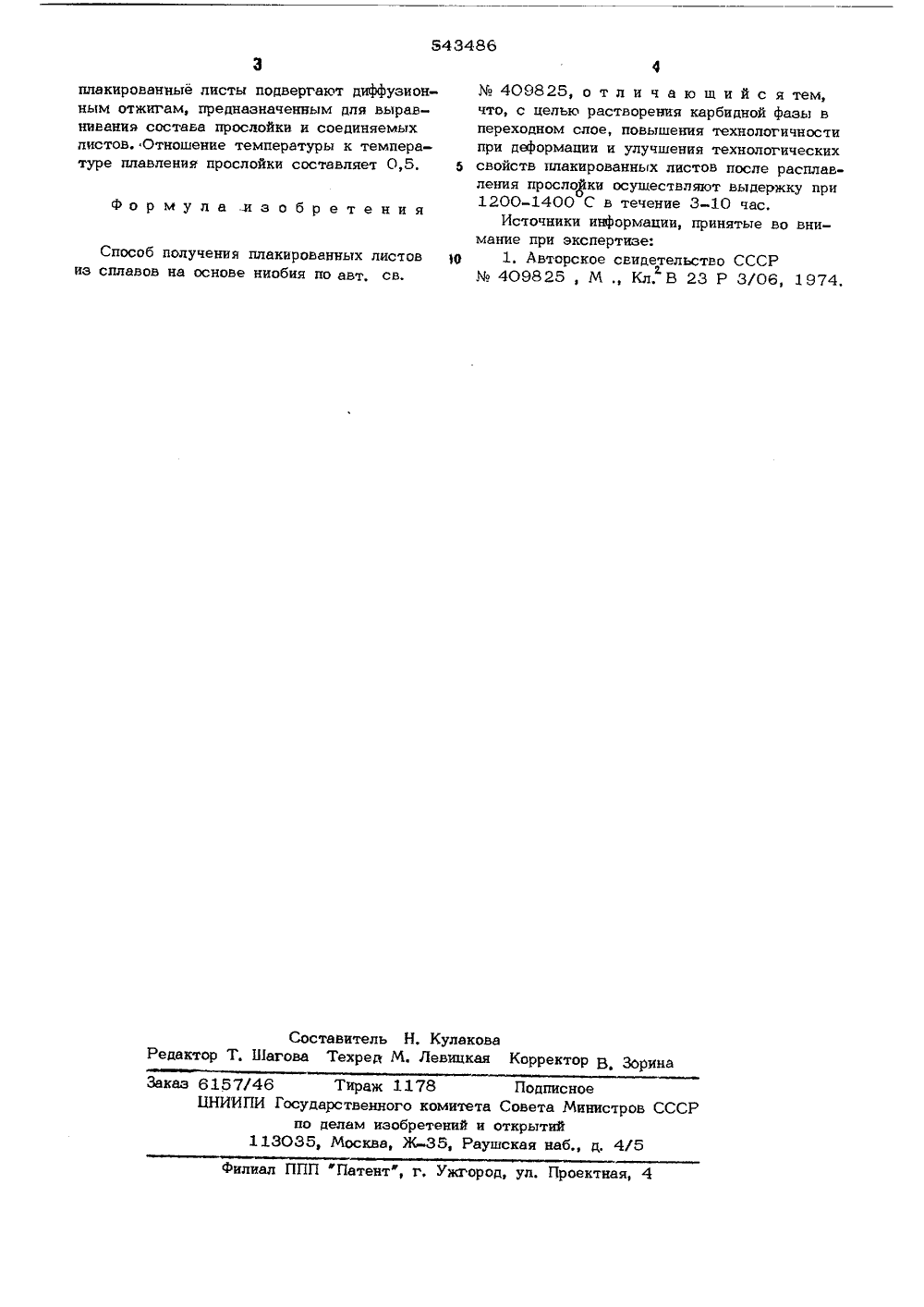

ОЛ ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистицеских республик(51) М КлВ 23 Р 3/06 заявкиприсоединени Гасударственный комитет Совета Министров СССР по делам изооретений н открытий(45) Дата опуоликования описания 24.03.77 53) УДК 621.771,8) Заявитель 54) СПОСОБ ПОЛУЧЕНИЯ ПЛАКИРОВАННЫХ ЛИСТОВИЗ СПЛАВОВ НА ОСНОВЕ НИОБ 11 Я 2 ромежу- отношепрос ниелойки 5 зобретение относится к области производства многослойных материалов,Известен способ получения плакированных листов из сплавов на основе ниобия методом горячей прокатки с предварительно 5расплавляемой прослойкой из титана или егосплавов 11.Прокатку пакета осушествляют с иточными отжигами при температуре,которой к температуре плавленияне ниже 0,7.Однако образование карбидной фазы прирасплавлении титановой прослойки снижаеттехнологические свойства плакированных листов.15Целью изобретения является растворениекарбидной фазы в переходном слое, повышение технологичности при деформации и лучшение технологических свойств плакированвыхлистов.20Это достигается тем, что после расплавления прослойки осушествляют выдержку при1200-1400 оС в течение 3-1 час,Сушность способа заключается в следуюшем, Собирают пакет из плакируюшего и ос 2 новного ниобиевь;х сплавов, между которыми размешают прослойку из титана. Собранный пакет помешают в вакуумную печь и нагревают до температуры на 20 С, превышаюшей температуру плавления прослойки, Для уменьшения толщины прослойки на пакет устанавливают небольцой груз, создаюший давление в пределах 0,001-0,1 кГ/мм и достаточный для выдавливания избыточного количества жидкой прослойки. В результате образовавшая ся прослойка имеет толшину 0,1 мм, Послео достижения температуры 170050 С производят выдержку в течение 5 мин, что обеспечивает протекание процессов жидкофазной диффузии, приводяшей к плотному соединению слоев между собой. При охлаждении пакета после расплавления прослойки по достижении температуры 1400 С осушествляют выдержку в течение 3 час, обесгечиваюшую растворение карбидной фазы, Полученный пакет прокатывают при 1100+50 С со степенью деформапии 75% с последуюшей прокаткой на лист конечной толшины с подогревом до 300 С и степенью деформации 50%.После осуществления деформации на 50%54348 б Составитель Н. КулаковаРедактор Т, Шагом Техреду М. Левицкая Корректор В 3 орина Заказ 6157/46 Тираж 1178 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4/5 Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 плакированные листы подвергают диффузионным отжигам, предназначенным для выравнивания состава прослойки и соединяемыхлистов. Отношение температуры к температуре плавления прослойки составляет 0,5. Формула изобретения Способ получения плакированных листовиз сплавов на основе ниобия по авт. св, 409825, о т л и ч а ю ш и й с я тем, что, с целью растворения карбидной фазы в переходном слое, повышения технологичности при деформации и улучшения технологических б свойств плакированных листов после расплавления прослойки осуществляют выдержку при 1200-1400 С в течение 3-10 час.Источники информации, принятые во внимание при экспертизе:щ 1, Авторское свидетельство СССР409825, М ., Кл. В 23 Р 3/06, 1974,
СмотретьЗаявка
2126967, 21.04.1975
ПРЕДПРИЯТИЕ ПЯ Г-4361
ВЕРГАСОВА ЛЮДМИЛА ЛЕОНИДОВНА, ВОЛИН ЭРНСТ МИХАЙЛОВИЧ, ЧИЖОВ ИГОРЬ НИКОЛАЕВИЧ, ДЕМКИН ВАЛЕРИЙ ЛЕОНИДОВИЧ, ФОМИН АЛЕКСАНДР ПАВЛОВИЧ, НАТАПОВ СИМОН ЛЕЙБОВИЧ, ДАНИЛИНА ОЛЬГА БОРИСОВНА, СУТИНА ЮДИФЬ АРОНОВНА
МПК / Метки
МПК: B23P 3/06
Метки: листов, ниобия, основе, плакированных, сплавов
Опубликовано: 25.01.1977
Код ссылки
<a href="https://patents.su/2-543486-sposob-polucheniya-plakirovannykh-listov-iz-splavov-na-osnove-niobiya.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения плакированных листов из сплавов на основе ниобия</a>
Устройство для измерения температуры и деформации
Номер патента: 1303851
Опубликовано: 15.04.1987
Авторы: Александров, Примак, Шейко, Щербань
Метки: деформации, температуры
...с термотензопреобразователя 4 и соединительного провода 23. На инвентирующий вход третьего операционного усилителя 9 воздействует напряжение с выхода опера.ционного усилителя 10, а на неинвертирующий вход - напряжение,пропорциональное сопротивлению соединительного провода 23, в результате чего на его выходе формируется сигнал, пропорциональный сопротивлению термотензопреобразователя 4, Это напряжение поступает на неинвентирующий вход второго операционного усилителя 8, на инвентирующий вход которого поступает напряжение, снимаемое с термотензопреобразователей 3, 4 и соединительных проводов 23-25, На инвентирующий вход первого операционного усилителя поступает напряжение с выхода усилителя 8, а на неинвентирующий вход - напряжение...
Способ обработки алюминиевых сплавов
Номер патента: 1835432
Опубликовано: 23.08.1993
МПК: C22F 1/04
Метки: алюминиевых, сплавов
...позволяет обеспечить интенсивный распад твердого раствора сбольшим количеством и высокой степеньюплотности упрочняющих выделений.Существенными Отличиями предлагаемого способа, обеспечивающими положительный эффект, является времяпроведения деформации и ее параметрц, атакже режимы проведения последующеготеплового воздействия. 30Сохранение положительного эффектаимеет место, если выдержку осуществляютнепосредственно после горячей деформации (без дополнительного нагрева) или жедеформацию с необходимой степенью проводят не менее пяти минут. а изотермическую выдержку совмещают с деформацией.Конкретизация режимов обработки дляалюминиевых сплавов дурапевой группыприводит к установлению необходимых 40температур деформации 400-450 С и...
Устройство для определения прочностных и пластических свойств металлов и сплавов при высоких температурах
Номер патента: 146580
Опубликовано: 01.01.1962
Авторы: Василевский, Калмыков, Трубицин
МПК: G01N 3/18
Метки: высоких, металлов, пластических, прочностных, свойств, сплавов, температурах
...прочностных и пластических свойств металлов и сплавов при высоких температурах с применением гидравлической разрывной машины, тензометрических преобразователей с рсгистрирующим потенциометром, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности отливки испытуемого образца непосредственно в разрывной машине и его испытания при температуре кристаллизации и последующем охлаждении, применяют литейную форму с подвижной верхней втулкой, через которую проходят захватывающие образец болты и передающие усилия от разрывной машины к этому образце. В промежутке между верхней и нижней частями литейной формы располагается кольцевой стержень 7 из формовочной смеси с жидким стеклом, который позволяет образцу изменять размеры...
Автономный измеритель параметров морских течений, температуры и глубины
Номер патента: 716004
Опубликовано: 15.02.1980
Авторы: Власова, Головин, Карпов, Кушнир, Парамонов
МПК: G01P 5/06
Метки: автономный, глубины, измеритель, морских, параметров, температуры, течений
...измерителя,Автономный измеритель параметров морских течений содержит аккумуляторную батарею 1, программное устройство 2, блок716004 Формула изобретения 33 задержки с переключателем, измеритель 4 скорости течения, многоканальный измеритель 5, коммутатор 6, регистратор с преобразователем 7, блок 8 формирования импульсов сброса.Устройство работает следующим образом.Питание от аккумуляторной батареи 1 подается на отдельные блоки по командам программного устройства 2, через блок 3 задержки с переключателем.В первоначальный момент подключается измеритель 4 скорости и блок 3 задерж-ки на время, достаточное для получения усредненного значения скорости течения.После чего блок задержки подключает многоканальный измеритель 5, на выходе...
Устройство для выдержки молочных продуктов после пастеризации
Номер патента: 1172519
Опубликовано: 15.08.1985
Авторы: Герасимович, Хомич
МПК: A23C 3/02
Метки: выдержки, молочных, пастеризации, после, продуктов
...является улучшение качества продукта и снижение материалоемкости за счет улучшения условий распределения скоростей движе ния продукта.На чертеже схематически показано предлагаемое устройство.Устройство для выдержки молочных продуктов после пастеризации содер- ц жит корпус 1 с патрубками подачи 2 и отвода 3 продукта, приспособление .4 для Формирования потока, расположенное на патрубке 2 подачи продукта, пленочный электронагревательный 2 р элемент 5 и устройство 6 регулирования и поддержания температуры электронагревателя. 2Устройство для выдержки молочных продуктов после пастеризации работает следующим образом.После теплообменника (не показан) молоко через патрубок 2 поступает на приспособление 4 для Формирования потока и заполняет...
Предыдущий патент: Электролит для электроалмазной обработки твердых сплавов
Следующий патент: Способ изготовления композиционных материалов
Случайный патент: Акустический резонатор
