Генератор импульсов

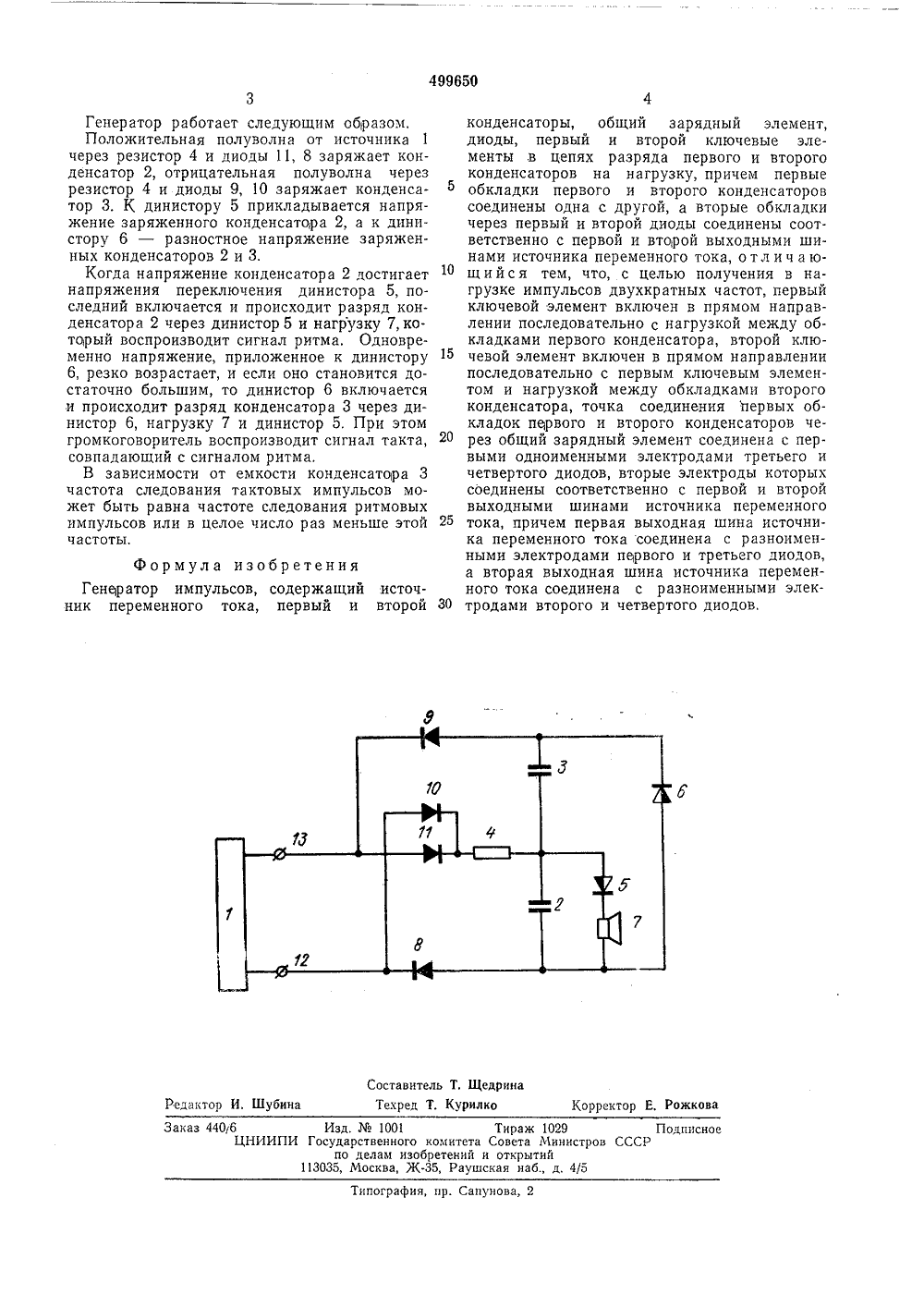

ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т 1 ц 499650 Союз Советских Социалистических Республик(22) Заявлено 17.06 2034304/26-21 1)М. КлаН 03 с присоединение 23) Приоритет публиковано 15.01, ата опубликования изая Государственный комите Совета Минис6. Бюллетеньо делам изобретений и открытий(54) ГЕНЕРАТОР ПУЛЪС 30 Изобретение относится к области импульсной техники и может быть использовано для создания ритмовых и тактовых сигналов электронных метрономов,Известен генератор импульсов, содержащий источник переменного тока, первый и второй конденсаторы, общий зарядный элемент, диоды, первый и второй ключевые элементы в цепях разряда первого и второго конденсатора на нагрузку, причем первые обкладки первого и второго конденсаторов соединены одна с другой, а вторые обкладки через пе 1 рвый и второй диоды соединены соответственно с первой и второй выходными шинами источника переменного тока.Известное устройство не обеспечивает гене рацию двухкратных частот.Целью изобретения является получение в нагрузке импульсов двухкратных частот.Это достигается тем, что в предлагаемом генераторе первый ключевой элемент включен в непрямом направлении последовательно с нагрузкой между обкладками первого конденсатора, второй ключевой элемент включен в прямом направлении последовательно с первым ключевым элементом и нагрузкой между обкладками второго конденсатроа, точка соединения первых обкладок первого и второго конденсаторов через общий зарядный элемент соединена с первыми одноименными электродами третьего и четвертого диодов,вторые электроды которых соединены соответственно с первой и второй выходными шинами источника переменного тока, причем первая выходная шина источника переменного тока соединена с разноименными электродами первого и третьего диодов, а вторая выходная шина источника переменного тока соединена с разноименными электродами второго и четвертого диодов.На чертеже показана схема предлагаемого генератора, содержащего источник 1 переменного тока, первый конденсатор 2, второй конденсатор 3, общий зарядный элемент (резистор 4), первый ключевой элемент (дипистор) 5, второй ключевой элемент (динистор) б, нагрузку (громкоговоритель) 7, первый 8, второй 9, третий 10 и четвертый 11 диоды,Первые обкладки конденсаторов 2 и 3 соединены одна с другой а вторые обкладки через диоды 8 и 9 соединены соответственно с первой 12 и второй 13 выходными шинами источника 1.Динистор 5 включен в прямом направлении последовательно с нагрузкой 7 между обкладками конденсатора 2. Динистор 6 включен в прямом направлении последовательно с динистором 5 и нагрузкой 7 между обкладками конденсатора 3. Точка соединения конденсаторов 2 и 3 через резистор 4 соединена с катодами диодов 10 и 11, аноды которых соединены соответственно с шинами 12 и 13,Заказ 440 бЦНИ Изд.1001 И Государственного по делам изоб 113035, Москва, Ж Тираж 1029огаитета Совета Ыинистроетений и открытий5, Раушская наб., д. 4/5 ПодписноСР ипография, пр. Сапунова,Генератор работает следующим образом.Положительная полуволна от источника 1 через резистор 4 и диоды 11, 8 заряжает конденсатор 2, отрицательная полуволна через резистор 4 и диоды 9, 10 заряжает конденсатор 3. К динистору 5 прикладывается напряжение заряженного конденсатора 2, а к динистору 6 - разностное напряжение заряженных конденсаторов 2 и 3,Когда напряжение конденсатора 2 достигает напряжения переключения динистора 5, последний включается и происходит разряд конденсатора 2 через динистор 5 и нагрузку 7, который воспроизводит сигнал ритма. Одновременно напряжение, приложенное к динистору 6, резко возрастает, и если оно становится достаточно большим, то динистор 6 включается и происходит разряд конденсатора 3 через динистор 6, нагрузку 7 и динистор 5, При этом громкоговоритель воспроизводит сигнал такта, совпадающий с сигналом ритма.В зависимости от емкости конденсатора 3 частота следования тактовых импульсов может быть равна частоте следования ритмовых импульсов или в целое число раз меньше этой частоты,Формула изобретенияГенер атор импульсов, содержащий источник переменного тока, первый и второй конденсаторы, общий зарядный элемент, диоды, первый и второй ключевые элементы .в цепях разряда первого и второго конденсаторов на нагрузку, причем первые обкладки первого и второго конденсаторов соединены одна с другой, а вторые обкладки через первый и второй диоды соединены соответственно с первой и второй выходными шинами источника переменного тока, о т л и ч а ю щ и й с я тем, что, с целью получения в нагрузке импульсов двухкратных частот, первый ключевой элемент включен в прямом направлении последовательно с нагрузкой между обкладками первого конденсатора, второй клю чевой элемент включен в прямом направлениипоследовательно с первым ключевым элементом и нагрузкой между обкладками второго конденсатора, точка соединения первых обкладок первого и второго конденсаторов через общий зарядный элемент соединена с первыми одноименными электродами третьего и четвертого диодов, вторые электроды которых соединены соответственно с первой и второй выходными шинами источника переменного 25 тока, причем первая выходная шина источника переменного тока соединена с разноименными электродами первого и третьего диодов, а вторая выходная шина источника переменного тока соединена с разноименными элек тродами второго и четвертого диодов.
