H03K 3/31 — H03K 3/31
Релаксационный генератор
Номер патента: 448573
Опубликовано: 30.10.1974
Автор: Дьяконов
МПК: H03K 3/31
Метки: генератор, релаксационный
...к одномуы из входов дифференциального усилителя 4. Последовательно с разрядным устройством включен управляемый источник тока 5 (например, транзистор, включенный2 о по схеме с общей базой). последовательно с источником 5 включен опорный резистор 6. Общаяточка источника тока 5 и резистора б подключена к другому вхо 5 фу дифференциального усилителя 1) Заявитель Смоленский филиа ского институтаИзобретение относится к области импульсной техники.Известен релаксационный генератор, содержащий накопительный конденсатор, подключенный к разрядному устройству и устройству выделения разности пороговых напряжений, выход которого подключен к одйому входу дифференциального усилителя, другой вход которого соединен с опорным резистором. Однако этот...
Блок управления электромеханическим возбудителем колебаний с поступательным движением рабочего органа
Номер патента: 460600
Опубликовано: 15.02.1975
Авторы: Зиновьев, Левитский, Перевозчиков
МПК: H03K 3/31
Метки: блок, возбудителем, движением, колебаний, органа, поступательным, рабочего, электромеханическим
...импульсов.На чертеже представлена схема предлагаемого устройства,Блок управления электромеханическим воз( ф 1ч т л. ф16 отпирается, и через электромагнит 5 проходит ток.О подаче напряжения на электромагнит 5 сигнализирует неоновая лампа 11. Одновременно происходит заряд коммутирующего конденсатора 13 через электромагнит 6, разгрузочное сопротивление 8 и открытый тири- стор 16.При установке ключа в положении Пз снимается напряжение с управляющего входа тиристора 16, который при этом остается открытым, и одновременно подается на генератор 1 П импульсов. Конденсатор 26 заряжается через регулируемый резистор 24 и ограничивающий резистор 25.Время зарядки конденсатора 26 до напряжения, равного пробивному напряжению динистора 27, определяется...
Релаксационный генератор импульсов
Номер патента: 474913
Опубликовано: 25.06.1975
Автор: Дьяконов
МПК: H03K 3/31
Метки: генератор, импульсов, релаксационный
...а его эмиттер подключен к выходу источника 4, соединенному с корпусом 1 О через конденсатор 9 и резистор 5, а с шинои3 - через резистор 6.Генератор работает следующим образом.В исходном состоянии двухбазовый диод 1и дополнительный транзистор 2 заперты, а 15 конденсатор 10 заряжается через резистор 7.Когда напряжение на конденсаторе 10 превысит величину управляющего напряжения на эмиттере дополнительного транзистора 2, последний отпирается и его коллекторный ток 20 создает падение напряження на резисторе 8,в результате чего резко снижается напряжение на второй базе двухбазового диода 1 и он открывается, разряжая конденсатор 1 О. 11 рн изменении управляющего напряжения на 25 эмиттере дополнительного транзистора 2 соответственно...
Несимметричный мостовой с-генератор
Номер патента: 478424
Опубликовано: 25.07.1975
Автор: Николаев
МПК: H03K 3/31
Метки: мостовой, несимметричный, с-генератор
...и может быть применено в качест ременной задержки.Известен несимметричный мостовой КСгенератор, содержаший в одной диагоналимоста регенеративный ключ, а в другой -источник питания.Однако известное устройство характеризуется нестабильностью длительностивыходного импульса,Целью изобретения является стабилизация длительности выходного импульса.Для этого точки плеч моста, междукоторыми включен регенЕративный ключ,через диоды соединены с резистивным делителем напряжения.На чертеже приведена принципиальнаяэлектрическая схема генератора.Несимметричный мостовой КС- генератор содержит времязадаюший конденсатор1, резистор 2, регенеративный ключ натранзисторах 3, 4, резисторы 5, 6, 7,цепь, фиксируюшую начальное напряжениена времязадаюшем...
Генератор импульсов
Номер патента: 489206
Опубликовано: 25.10.1975
МПК: H03K 3/31
...(ВАХ) и нагрузочного резистора, подключенную к источнику тока, разрядный п,-р-п транзистор, подключенный базой к нагрузочному резистору, коллектором - к накопительному конденсатору, и регулируемый резистор. В известных генераторах разрядныйл -р-п транзистор не является токостабилизируюшим. фиг. 2 - схема генератопользованием лавинного,лапарина, 01 ся, то диод 6 закрывается, весь ток источника 2 коммутируется в нагрузном резисторе 5. Напряжение с резистора 5 открывает транзистор 4. При этом транзистор 4 за счет включения регулируемогорезистора 7 ведет себя как токостабилизируюший транзистор, Его коллекторный токразряжает конденсатор 1, В результатенапряжение на конденсаторе 1 линейно спадает, Это продолжается до тех пор,...
Генератор импульсов
Номер патента: 493005
Опубликовано: 25.11.1975
Авторы: Добролюбов, Ровинский
МПК: H03K 3/31
...5;ферротранзисторный делитель частоты 6;электронный ключ 7, входы управлениякоторого подключены к источникам сигналов пуска 8 и запрета 9.Генератор работает следующим образом.При подаче питания заряжается черезрезистор 2 конденсатор 4. Как тольконапряжение на нем достигнет величины, необходимой для включения динистора 3, пос,КУРилко КОРРектоР а Гала Изд, И 13/1 ф Зака одпнсно НИИПИ сударствениого комитета Совета Министров по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва, Г.59, Бережковская наб., 24 3ледний включается и конденсатор 4 разряжается через динистор 3 и входную обмотку ячейки 5, Ячейка 5 срабатывает, выда вая импульс малой длительности на вход ферротранзисторного делителя частоты 6 и...
Генератор импульсов
Номер патента: 499650
Опубликовано: 15.01.1976
Автор: Лепин
МПК: H03K 3/31
...а вторые обкладки через диоды 8 и 9 соединены соответственно с первой 12 и второй 13 выходными шинами источника 1.Динистор 5 включен в прямом направлении последовательно с нагрузкой 7 между обкладками конденсатора 2. Динистор 6 включен в прямом направлении последовательно с динистором 5 и нагрузкой 7 между обкладками конденсатора 3. Точка соединения конденсаторов 2 и 3 через резистор 4 соединена с катодами диодов 10 и 11, аноды которых соединены соответственно с шинами 12 и 13,Заказ 440 бЦНИ Изд.1001 И Государственного по делам изоб 113035, Москва, Ж Тираж 1029огаитета Совета Ыинистроетений и открытий5, Раушская наб., д. 4/5 ПодписноСР ипография, пр. Сапунова,Генератор работает следующим образом.Положительная полуволна от источника 1...
Тиристорный формирователь высоковольтных импульсов
Номер патента: 501467
Опубликовано: 30.01.1976
МПК: H03K 3/31
Метки: высоковольтных, импульсов, тиристорный, формирователь
...обмотка 24 которого включена в цепь переменного тока,Последовательно с первичной обмоткой 24 трехобмоточного трансформатора 23 включен двухгиристорный ключ, состоящий из тиристоров 25, 26 и диодов 27, 28. Тиристорным ключом управляют блоком управления, состоящим из транзистора 29, эмиттер и коллектор которого соединены соответственно с управляющими электродами тиристоров 25, 26 и их катодами. Между выходом выпрямителя с удвоением напряжения, состоящего из диодов 17, 18 и конденсаторов 19, 20, и общей шиной тиристорного мультивибратора 1 включен тиристорный ключ 30, а между диодами 12,и 17 - диод 31.Тиристорный формирователь высоковольтных импульсов работает следующим образом.Напряжение вторичной обмотки 21 трансформатора 23...

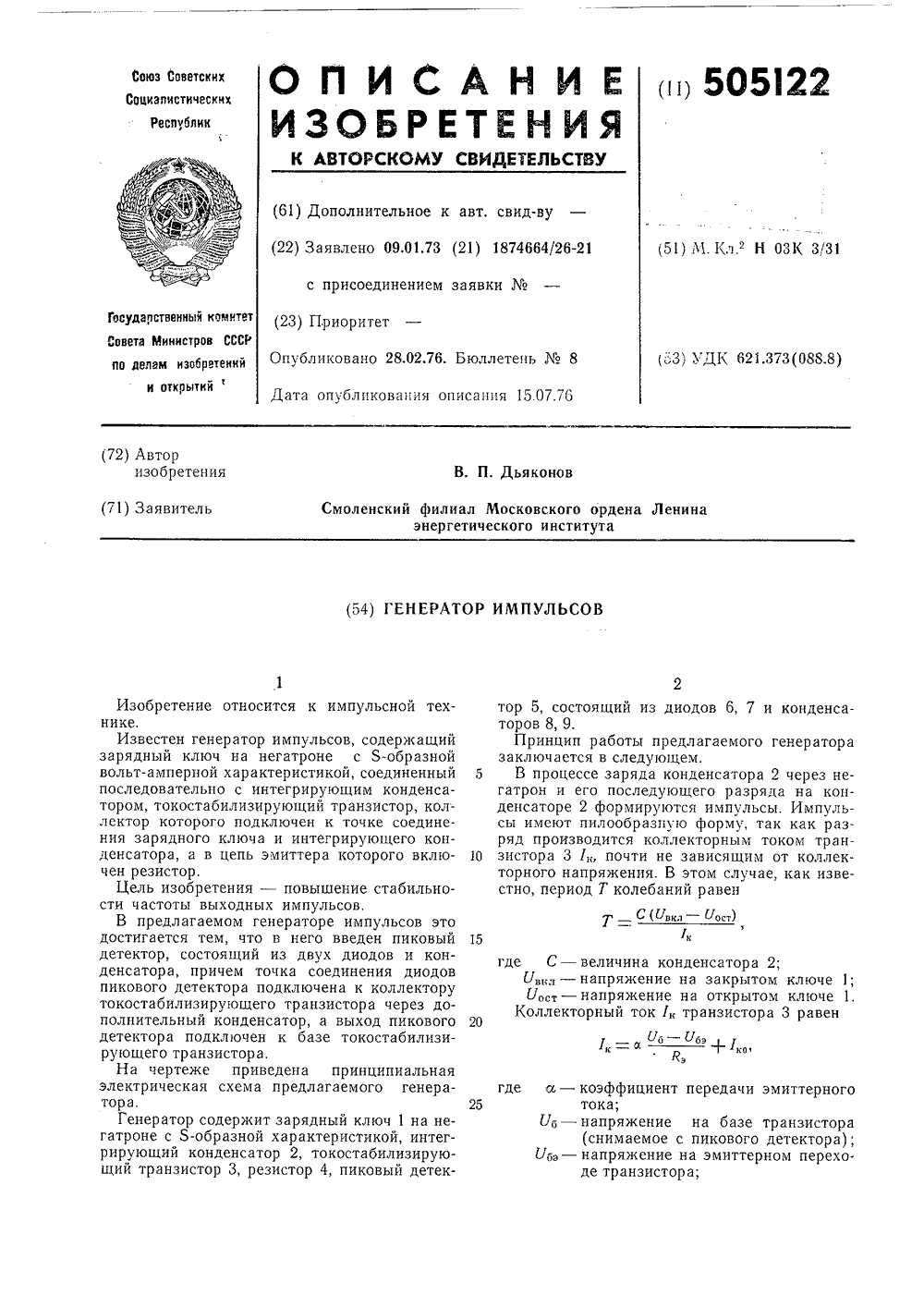

Генератор импульсов
Номер патента: 505122
Опубликовано: 28.02.1976
Автор: Дьяконов
МПК: H03K 3/31
...детектора); эмиттерном перехо. Генератор содержит зар гатроне с Я-образной хар рирующий конденсатор 2 щий транзистор 3, резист тор 5, состоящии д нсаторов 8, 9.Принцип работы предлагаемого генератора заключается в следующем.В процессе заряда конденсатора 2 через негатрон и его последующего разряда на конденсаторе 2 формируются импульсы. Импульсы имеют пилообразную форму, так как разряд производится коллекторным током транзистора 3 Г, почти не зависящим от коллекторного напряжения. В этом случае, как известно, период Т колебаний равен505122 Формула изобретения Составитель А. Артюх Редактор Е. Караулова Техред М. Семенов Корректор О. ТюринаЗаказ 1504/17 Изд,1168 Тираж 1029 Подписное ЦНИИПИ Государственного ко;читета Совета Министров...

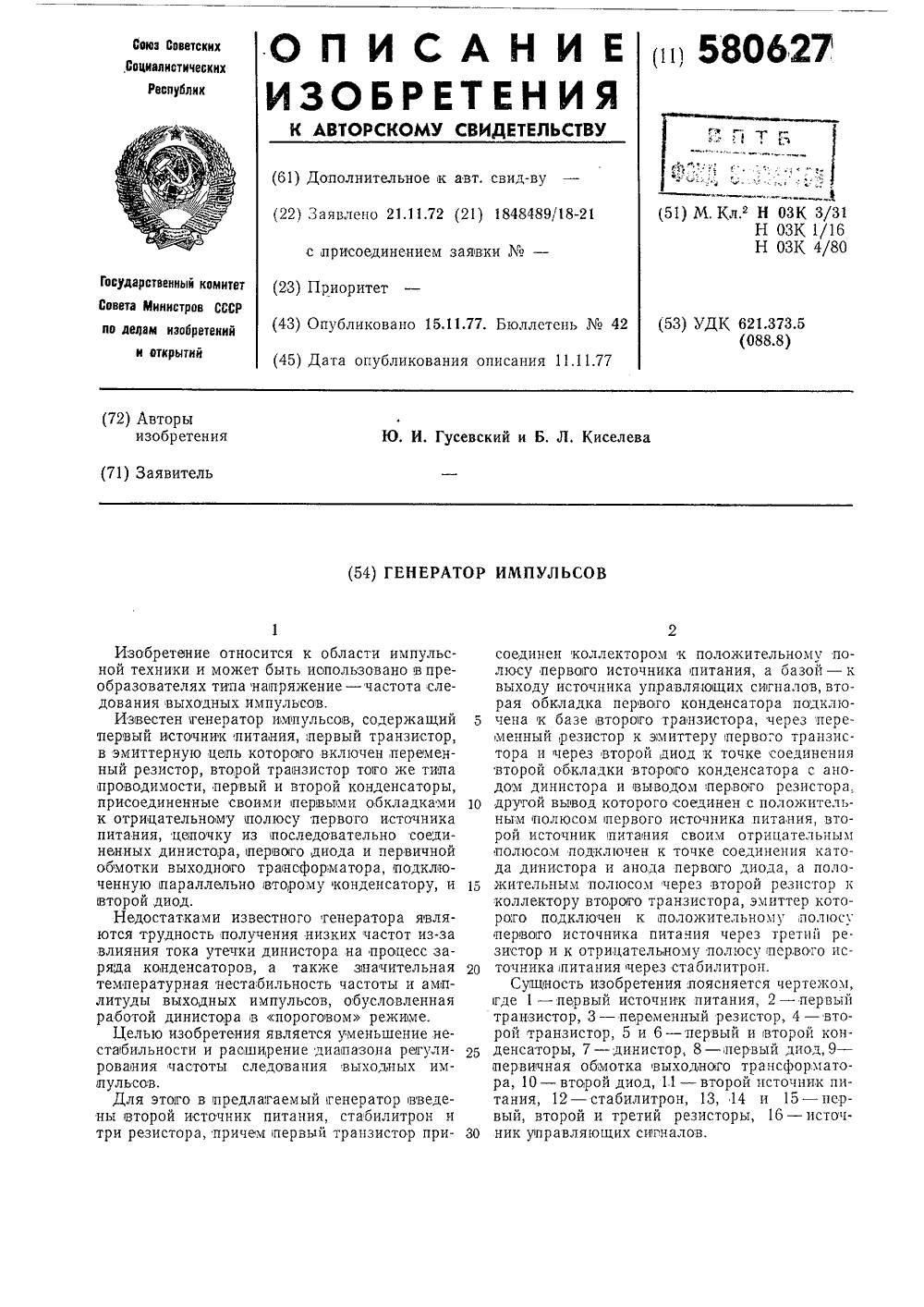

Генератор импульсов
Номер патента: 580627
Опубликовано: 15.11.1977
МПК: H03K 3/31
...11 своим отри цательным полюсом подключен к точке соединения катода динистора 7 и анода диода 8, а положительным полюсом через резистор 14 - к коллектору транзистора 4, эмиттер которого подключен к положительному полюсу источни ка 1 через резистор 15 и к отрицательному полюсу источника 1 через стабилитрон 12.Генератор работает следующим образом.Конденсатор 6 заряжается до напряжения источника 1 через резистор 13, а времязадаю щий конденсатор 5 с меньшей скоростью заряжается от источника 1 через транзистор 2 и резистор 3.Как только напряжение на конденсаторе 5 превысит опорное напряжение стабилитрона з 0 12, открывается транзистор 4, и напряжение источника 11 через резистор 14, стабилитрон 12 и конденсатор 6 прикладьгвается к динистору...
Генератор импульсов
Номер патента: 599334
Опубликовано: 25.03.1978
Авторы: Градусов, Медведев, Сурант
МПК: H03K 3/31
...быстродействующий диод 9 соединен с управляющимэлектродом тиристора 7, поспедовательиокоторому включена нагрузка 10,1429/42 Тираж 1086 Подписное ЦНИИПИ Государственного комитета Совета М по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д, 4/5и ППП Патент", г, Ужгород, ул. Проектная Генератор работает следующим образом.В исходном состоянии динистор 3 заперт, и конденсатор 2 заряжается от источника питания, Когда напряжение на конденсаторе 2 достигает величины, равной напряжению включения динистора 3, последний открывается, и конденсатор 2 заряжается через динистор 3 и первичную обмотку 4 трансформатора Ре яри этом импульс положительной полярности передается через втооичную обмотку б трансформатора 5, быстродействующнй...
Тиристорный мультивибратор
Номер патента: 718898
Опубликовано: 29.02.1980
Автор: Вохмянин
МПК: H03K 3/31
Метки: мультивибратор, тиристорный
...состоящих из конденсаторов 5, б, и резисторов 7, 8, динисторов 9, 10, ограничительных резисторов 11, 12 динисторов, положительнои шины 13 питания, отрицательной шины 14 питания.Работает устройство следующим образом.При включении питания один из динисторов, например 9 через резистор 3, конденсатор 5, пробивается. На ограничительном резисторе 11 появляется положительное напряжение, которое открывает динистор 9. Через динистор 9 и резистор 4 начинает заряжаться конденсатор б, напряжение на нем увеличивается до напряжения открывания динистора 10, 11 осле открывания динистора с резистора 12 положительным напряжением открывается тиристор 1. При этом конденсатор б оказывается включенным параллельно тиристору , причем обкладка конденсатора,...
