Генератор импульсов

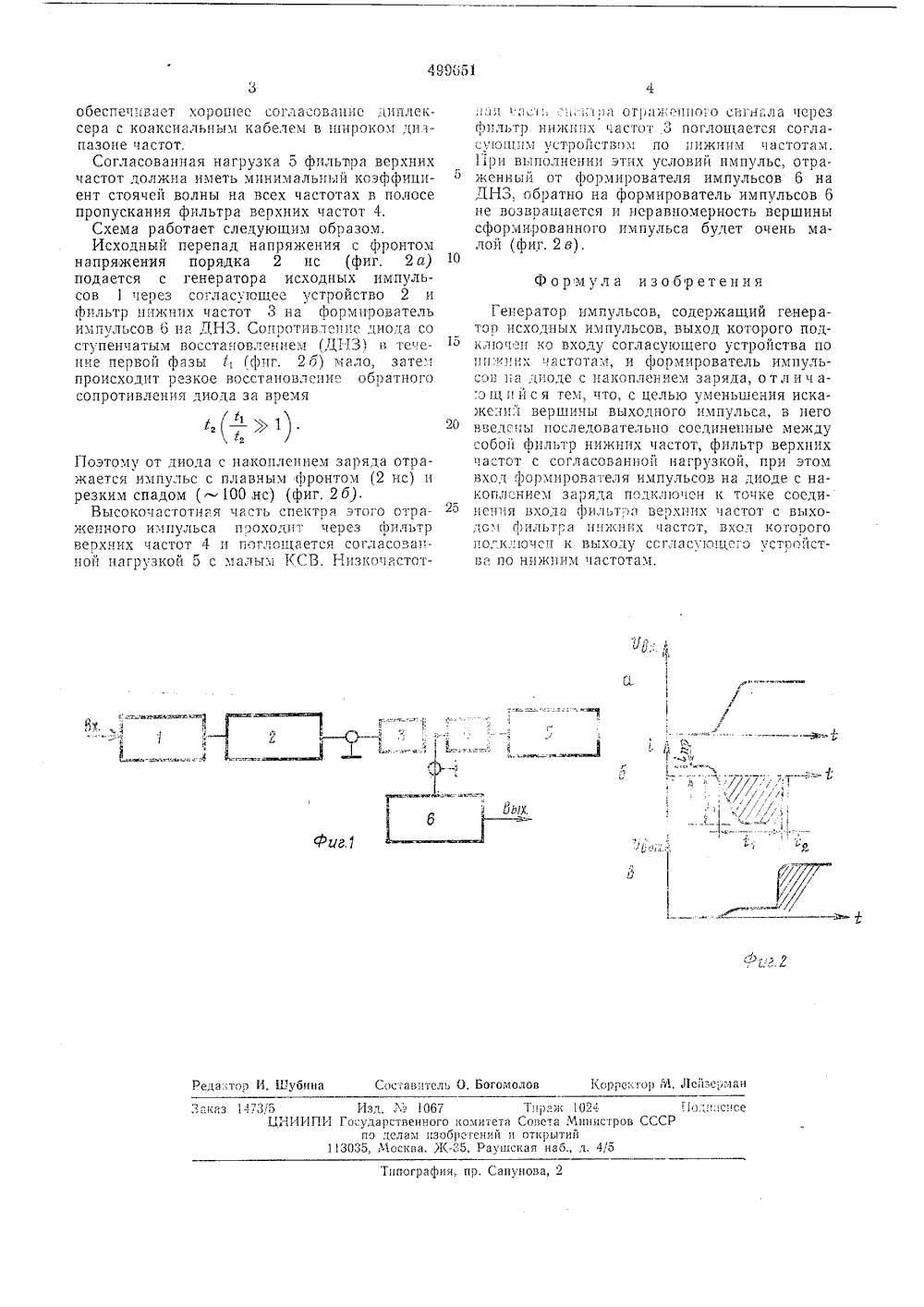

(61) Дополнительное к ид-ву 1. Кл, Н ОЗКЗ/3 0 26-2 337 7,06.74 (21) 22) Заявлен аяв с присоединен 3) Приоритет убликовано 1 Гасударственный комитет Салата Министрав СССР па делам и;ааретений2 3) УДК 621.373.01,76. Бюллете Дата опубликования описания 14,07.7 н открытие 2) Автор изобретени оршко(54) ГЕНЕРАТОР К АВТОРО(ОМУ СВЙ Изобретение относится к радиоизмерительной технике и может быть использовано в генераторах импульсов с крутыми фронтами.Известен генератор импульсов, содержащий генератор исходных импульсов, выход которого подключен ко входу согласующего устройства по нижним частотам и формирователь импульсов на диоде с накоплением заряда.Недостатком схемы известного генератора импульсов является то, что эффективное со гласование обеспечивается только по нижним частотам, поэтому высокочастотные искажения вершины формируемого импульса сохраняются, при этом неравномерность вершины импульса может достигать 10%, Кроме того, 15 даже 10%-ная неравномерность вершины формируемого импульса достигается сложной индивидуальной настройкой схемы согласования для генератора исходных импульсов, экспериментальной подборкой профиля, изгиба 20 СВЧ проводников, что приводит к снижению надежности подобных схем.Цель изобретения - уменьшение искажений вершины выходного импульса.Указанная цель достигается за счет того, 25 что в предлагаемый генератор введены последовательно соединенные между собой фильтр нижних частот, фильтр верхних частот с согласованной нагрузкой, при этом вход формирователя импульсов на диоде с накоплением 30 заряда подключен к точке соединения входа фильтра верхних частот с выходом фильтра нижних частот, вход которого подключен к выходу согласующего устройства по нижним частотам.На фиг. 1 представлена электрическая структурная схема предлагаемого генератора; на фиг. 2 - временные диаграммь 1, поясняющие его работу.Генератор импульсов состоит из генератора исходных импульсов 1, согласующего устройства 2 по нижним частотам, фильтра нижних частот (ФНЧ) 3, фильтра верхних частот (ФВЧ) 4, согласованной нагрузки 5 для ФВЧ, формирователя импульсов б на диоде с накоплением заряда (ДНЗ).Фильтры верхних 4 и нижних 3 частот выполнены из отрезков полосковых или коаксиальных линий передачи, причем размеры элементов фильтров должны быть меньше4 чтобы не было паразитных полос прозрачности и паразитных полос запирания у фильтров. Частоты среза фильтров подбирают так, чтобы характеристики затухания фильтров пересекались на уровне 3 дб. Это обеспечивает то, что деиствительная часть входного сопротивления диплексера, образованного фильтрами верхних и нижних частот, на всех частотах остается примерно постоянной, что;я; ь с.,.р отря 1:еиого сгпнала через фильтр нижних частот 3 поглощается соглас, и."1 астроСтво. по ппянм частотам.11 ри выполнении этих условий импульс, отракенный от формирователя импульсов б на ЛНЗ, обратно на формирователь импульсов б не возвращается и неравномерность вершины сформированного импульса бучет очень малой (фиг. 2 в). Генератор импульсов, содеряащий генератор исходных импульсов, выход которого подклочсн ко входу согласующего устройства по ни г.х частотам, и формирователь импульсов иа иоде с накоплением заряда, о т л и ч аю щ и й с я тем, что, с целью уменьшения искакенп вершиы выхочного импульса, в него вьедены последовательно соединенные между собой фильтр нижних частот, фнльтр верхних частст с согласованной нагрузкой, при этом вход 11 ормнрователя импульсов на диоде с накоплением заряа подключен к точке соединения входа фильтра верхних частот с выхо;ом фильтря нижних частот, вход которого окосп к вьходу согласуоцсго 1 ст 1 эойствя по нижним частотам.-1 20.Рак 1024Совета Министроткрытийкая наб., и. 4/5 Изд, а 1067 ЦИИПИ Государственного комитета ио .елани изобретений113035, Москва. 1,-35, Рауш1,1 7 3 (5 ВК 7 пографи, пр. Сапунова обеспечивает хорошее согласование;1 пплексеоя с коаксияльным кяоелем в пирокох иапазоне частот.Согласованная нагрузка 5 фильтра верхних частот должна иметь минимальный коэффициент стоячей волны на всех частотах в полосе пропускания фильтра верхних частот 4.Схема работает следующим образом.Исходный перепад напряжения с фронтом напряжения порядка 2 нс (фиг, 2 а) 10 подается с генератора исходных импульсов 1 через согласуощее устройство 2 и фильтр нижних частот 3 ня формирователь импульсов 6 на ДНЗ. Сопротивление диода со ступенчатым восстановлением (,ЦЦЗ в тече. 15 ние первой фазы 1 (фпг. 26) мало, зяте происходит резкое восстяновле 1 с обратного сопротивления диода за время Поэтому от диода с накоплением заряда отраяается импульс с плавным фронтом (2 нс) и резким спадом ( 100,нс) (фиг, 2 б),Высокочастотная часть спектра этого отраженного импульса иоходпт через оильтр верхних частот 4 и поглощается согласованной нагрузкой 5 с малым КСВ. НизкочастотФормула изобретения
