Номер патента: 499649

Авторы: Бейнарович, Степанов, Фадеев

ZIP архив

Текст

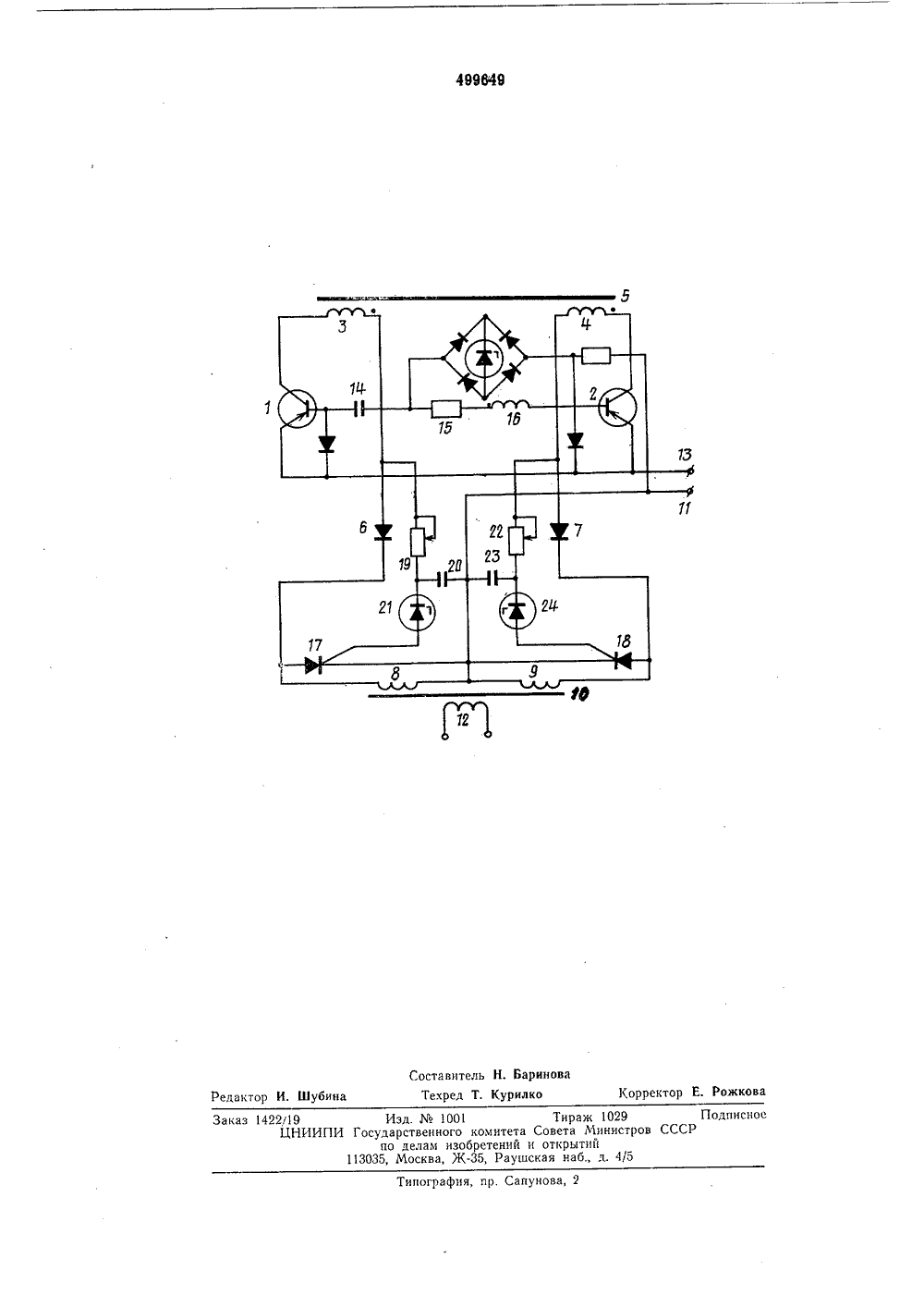

(51) М. КлР Н ОЗК 3/3 Государственный комитет Совета Министров СССР Опубликовано 15.01,76. Бюлл Дата опубликования описания(088.8) ньпо делам изобретен и открытий, В. С. фадеев и В. М. Степановинститут автоматики и электромеханикивтоматизироваиных систем управления иадиоэлектроники(54) ГЕНЕРАТОР ИМПУЛЪСО 1Изобретение относится к импульсной технике и может использоваться для управлениясиловыми тиристорами инверторов.Известен генератор импульсов, содержащийвыпрямительный мост с пороговым элементом, времязадающую РС-цепь, включеннуюпоследовательно с обмоткой обратной связиосновного трансформатора, два транзистора,в коллекторные цепи которых включены последовательно через диоды по одной секции 10обмоток основного и выходного трансформаторов, а средняя точка, соединяющая две секции обмоток выходного трансформатора, подключена к шине, соединенной с отрицательным полюсом источника питания, и два тиристора с цепями запуска.Однако известное устройство имеет малыйдиапазон регулирования сдвига выходных импульсов напряжения по времени, и настройкатребуемого сдвига затруднена. 20Цель изобретения - расширение диапазона регулирования сдвига импульсов по времени,Это достигается тем, что в предлагаемомустройстве параллельно каждой последовательно включенной обмотке выходного трансформатора подключено по одному тиристору,каждая из цепей запуска которых подключенак точке соединения анода диода с секцией обмотки основного т 1 рансформатора, при этом 30(72) Авторыизобретения В, А, Бейнарови (71) Заявитель Научно-исследовательскийпри Томском институте катоды тиристоров соединены между собой и подключены к средней точке, соединяющей две секции обмоток выходного трансформатора.На чертеже изображена принципиальная электрическая схема предлагаемого устройства.1 енератор импульсов содержит транзисторы 1 и 2, коллекторы которых подключены, соответственно, через обмотки 3 и 4 основного трансформатора 5 и диоды 6 и 7 к секциям 8 и 9 первичнои обмотки выходного трансформатора 10. Средняя точка этой обмотки, в которои соединяются секции 8 и 9 подключена к шине 11, соединенной с отрицательным полюсом источника питания. Вторичная обмотка 12 выходного трансформатора 10 является выходом генератора в целом, К шине 13, соединенной с положительным полюсом источника питания, подключены эмиттеры транзисторов 1 и 2, между базами которых включены последовательно времязадающая КС-цепь, состоящая из конденсатора 14 и резистора 15, и обмотка обратной связи 16 основного трансформатора 5. Параллельно резистору 15 и обмотке обратной связи 16 включен через выпрямительный мост пороговый элемент. Параллельно каждой из секций 8 и 9 первичной обмотки выходного трансформатора 10 включено по одному тиристору 17 и 18, соответственно катоды которых соединены между собой и со средней точкой, соединяющей секции 8 и 9 этой обмотки, Цепь запуска тиристора 17 состоит из резистора 19, конденсатора 20 и стабилитрона 21 и подключена к аноду диода 6 и к шине 11, а цепь запуска тиристора 18, состоящая из резистора 22, конденсатора 23 и стабилитрона 24, подключена к аноду диода 7 и шине 11,Генератор работает следующим образом.При отпирании транзистора 1 начинает протекать ток по цепи: шина 13, соединенная с положительным полюсом источника питания, - транзистор 1 - обмотка 3 основного трансформатора 5 - диод 6 - секция 8 первичной обмотки выходного трансформатора 10 - шина 11, соединенная с отрицательным полюсом источника питания. Этот ток наводит во вторичной обмотке 12 трансформатора 10 выходное напряжение. Одновременно протекает ток и по цепи; шина 13 - транзистор 1 - обмотка 3 основного трансформатора 5 - резистор 19 - конденсатор 20 - шина 11, заряжая конденсатор 20. Этот цроцесс происходит в течение интервала времени 1 ьПосле заряда конденсатора 20 до напряжения пробоя стабилитрона 21, открывается тиристор 17, шунтирующий первичную обмотку 8 выходного трансформатора 10, наведение выходного напряжения в обмотке 12 прекращается. После этого в течение времени 1 ток протекает по цепи: шина 13 - транзистор 1 - обмотка 3 основного трансформатора 5 - диод 6 - тиристор 17 - шина 11.При запирании транзистора 1, тиристор 17 выключается, и отпирается транзистор 2. При этом ток начинает протекать по цепи: шина 13 - транзистор 2 - обмотка 4 основного трансформатора 5 - диод- обмотка 9 выходного трансформатора 10 - шина 11. Он наводит в обмотке 12 трансформатора 10 выходное напряжение в течение интервала времени 1 зПосле заряда конденсатора 23 за время з по цепи: шина 13 - транзистор 2 - обмотка 4 основного трансформатора 5 - резистор 22 - конденсатор 23 - шина 11 до напряже.ния пробоя стабилитрона 24 открывается тиристор 18, шунтируя первичную обмотку 9 вы ходного трансформатора 10, и это положениесохраняется в течение интервала времени длительностью .Период следования импульсов на выходегенератора Т=1+1 г+1 з+Ь, опредечяется вре мязадающей ЯС-цепочкой из конденсатора 14и резистора 15, а длительность временных интервалов 1 а и 1, в течение которых напряжение в выходной обмотке 12 равно нулю, регулируется как переменными резисторами 19 и 15 22, так и подбором стабилитронов 21 и 24.Формула изобретения20Генератор импульсов, содержащий выпрямительный мост с пороговым элементом, времязадающую ЯС-цепь, включенную последо 25 вательно с обмоткой обратной связи основного трансформатора, два транзистора, в коллекторные цепи которых включены последовательно через диоды по одной секции обмотокосновного и выходного трансформаторов, аЗ 0 средняя точка, соединяющая две секции обмоток выходного трансформатора, подключена кшине, соединенной с отрицательным полюсомисточника питания, и два тиристора с цепямизапуска, отличающийся тем, что, с цельюЗ 5 расширения диапазона регулирования сдвигаимпульсов по времени, параллельно каждойпоследовательно включенной обмотке выходного трансформатора подключено по одномутиристцру, каждая из цепей запуска которых40 подключена к точке соединения анода диода ссекцией обмотки основного трансформатора,при этом катоды тиристоров соединены между собою и подключены к средней точке, соединяющей две секции обмоток выходного45 трансформатора,499649 Баринова едактор И ина 1001 Тираж 1029 ого комитета Совета Минист изобретений и открытий , Ж, Раушская наб., д,. 4/5 иснос ипограф пунова,оставител Техред Т аказ 1422/19 Изд.ЦНИИПИ Государствен по делам 113035, Москва

Смотреть

Заявка

2049602, 30.07.1974

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ АВТОМАТИКИ И ЭЛЕКТРОМЕХАНИКИ ПРИ ТОМСКОМ ИНСТИТУТЕ АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ

БЕЙНАРОВИЧ ВЛАДИСЛАВ АЛЕКСАНДРОВИЧ, ФАДЕЕВ ВЛАДИМИР СТЕПАНОВИЧ, СТЕПАНОВ ВАСИЛИЙ МИХАЙЛОВИЧ

МПК / Метки

МПК: H03K 3/30

Метки: генератор, импульсов

Опубликовано: 15.01.1976
